Segítség, béna vagyok!

[svejk]

"10 évig csináltam ilyeneket egy cégnél..."

Hmm.. akkor miért írsz ilyet:
"A beszúrásnak akkorának kell lenni, mint az O gyűrű átmérője,"

[#nemtudom]

Nem konkrét megoldást kerestem hanem kérdést tettem fel, hogy az elv működik-e ekkora méreteknél és nyomásnál.

[svejk]

Ámen!

[TBS-TEAM]

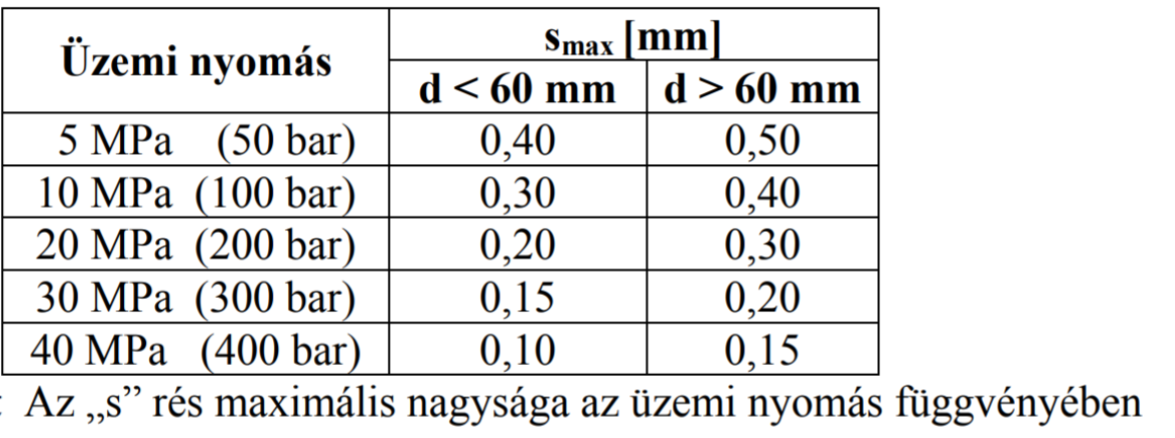

A katalogus álltal ajánlott max: rés átmérű fügvényében

Kisebb mint emlékeztem rá [#eplus2]



[hostya]

Szerintem az az S=0,15 megfelelő.  -ha már így alakult-
Az igaz hogy a 280f7-280H8 illesztésnél szélső esetben is 0,09-re jön ki az 'S', de mivel statikus tömítésről van szó, ezért
nem fog kinyomódni(tönkremenni) az O gyűrű..

[svejk]

Ezt honnan ollóztad?
Szívesen olvasnék még belőle.

[svejk]

Köszi a biztatást akkor lehet megpróbálom!
Veszteni nem vesztek semmit.
A fedelet fel tudom rakatni CNC esztergára így a hornyot tutira szabványosra meg tudjuk csinálni.

Mondjuk azt még nem is néztem, hogy van-e szabványsorba- azaz beszerezhető-e az átm. 272 x 4-es  "O" gyűrű.

[hostya]

Szerintem elnéztél egy nullát..
A táblázat szerint 200bar> S=0,3mm

[TBS-TEAM]

Már sötét van és eggyel tübb nullát ütöttem le. [#rinya]
Mint amit gondoltam, hogy leírok. [#nevetes1]

[TROMF22]

Itt az ERIKS "O" gyűrű kalkulátora:
ERIKS O-Ring

[hostya]

Nem feltétlenül kell 272 x 4-es  "O" gyűrű.
260...270x3,9..4,05-esek közül bármelyik jó lesz..

[fisrcxuk3]

Esetleg 3mm-es ó gyürü 2mm támasztóval?

[svejk]

Nem túl sérülékeny?
Meg itt akkor már a méretek is szigorúbbak.

De tényleg mi határozná meg az ideális gyűrűvastagságot?
Errről még nem olvastam egyik irodalomban sem.[#nemtudom]

[svejk]

No alszom rá egyet, köszönöm a tanácsokat mindenkinek!

[svejk]

Az O-ring-nél ilyen van raktáron : O 262.00*04 NBR70
A nyúlás miatt majd pár százalékkal sekélyebbre vesszük a hornyot mint az ajánlott.

De ha már itt tartunk akkor kérdezem, hogy vajon mi értelme van egy gumi alkatrésznél az ilyen méretmegadásnak?
(szintén az O-ring oldaláról): O 291.47*06.99 NBR70

[hostya]

A 262x4-es megfelelő lesz.
A nyúlás miatt ne aggódj, a horony méretet nem kell korrigálni..
Majd ha a kezedben lesz az O gyűrű, és megméred az átmérőjét,rájösz.. (a zsinór átmérőt egyszerű megmérni, de a belső átmérőt segédeszköz nélkül szinte lehetetlen..)
Majd hívlak..
