Segítség, béna vagyok!

[Szalai György]

Elég nehézzé teszi a pontossági elvárásod. Esetleg egy közvetett mérés jut még eszembe.
Jó merevre házigyártott ,,belső tapintó körző"-vel levenni a méretet, majd a szárak rögzítése után az eszközt kiemelve a dobozból megmérhető rajta a levett méret egy digi tolómérővel.

Vagy: Nagyosstabilizált tápegységről táplált, műanyagpályás servopotméterből és házi gyártmányú karokból épített feszültségosztón, digitális műszerrel mérni a szöghelyzettel arányos feszültséget.
De ezt is be kell mérni valami alkalmas lineáris mérőeszközzel.

[RJancsi]

Annyiban egyszeri, hogy a közeljövőben lesz egy ilyen munka, de utána belátható időn belül nem. A feladat mérés, nem válogatás.

Elárulva a nagy titkot: mint betontechnológus acél kocka sablonokat kellene kalibrálni, azaz a belső méretüket megmérni.

[korbendallas]

Ne haragudj, hogy beleszólok. De ezek szétszedhetőek. Miért nem méred meg szétszedve?

[RJancsi]

Mert a szabvány összeszerelve (használatra készen) írja elő a kalibrálást. Épp a csuklók, csavarozás miatt. És nem csak a méreteket, hanem a síklapúságot és az oldalak merőlegességét is mérni kell. Utóbbit nyilván csak összeszerelve lehet.

[RJancsi]

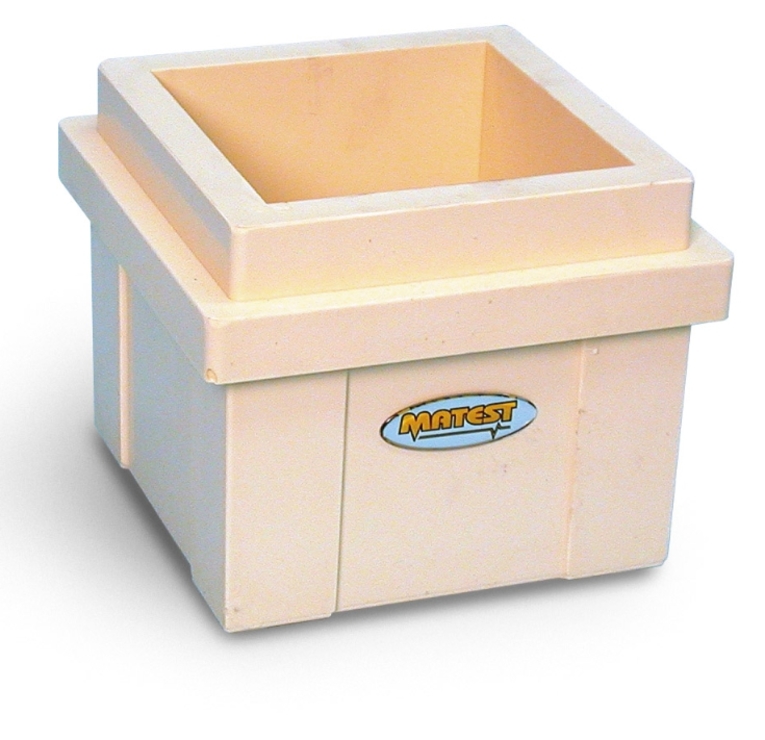

Most kifejezetten acél (szétszedhető) sablonokról van szó, de léteznek nem szétszedhető műanyagok is. Azokat is ugyanúgy kell(ene) kalibrálni.



[fpd0kbd4]

Én egy 3 tengelyes mérőállvány készítését  gondolom kiindulási alapnak.Így lehetne mérni a fenéklemezt és az oldalakat is egy beállítással (hogy haladós legyen a kalibrálás időben)A mérő eszköz milyenségét a költségvetéshez kell igazítani.(esetleg az értékeket a mérés lépéseinek megfelelően, valamilyen programban menteni) Nem ismerem a szabványt de meg kell jegyeznem,hogy a 0,05mm-es méréspontosság elvárását abszurdnak tartom egy próbakocka sablon esetében! A tapasztalatom,hogy a felhasználás során gyakorolt bánásmódból kifolyólag, úgy sem sokáig felel meg ilyen követelményeknek.

[RJancsi]

Jó lenne 0,1 mm pontosan mérni a tényleges méretet, ezért ha a mérőeszköznek is ennyi a felbontása akkor már gond lehet a kvantálásból (kerekítésből). Ha nem is az egy nagyságrenddel pontosabb mérőeszközt céloztam meg, de jó lenne a tized mm-t tartani.
De pl. a szabvány a síklapúságnál 0,0006d tűrést enged, ahol a "d" az élhossz. 150 mm-es kockánál ez 0,09 mm. tehát a felületre helyezett acélvonalzó alá a 0,1 mm-es hézaglemez már sehol sem mehet be.
Szigorú vagy sem, ez van.

Egyébként pont ez a mérés indoka, hogy az új sablonok méretét a gyári teljesítésigazolás garantálja, de a régebbieket újra kell mérni és kiszórni a kopottakat/sérülteket.

[zip0ji0se]

Kapható külső pofás tolómérő 0.02 mm pontosságal. 500 mm-től felfelé már a csörnek bezézett rész hossza 150 mm. Raknék be katalógust pdf-be, de nem tom, hogy kell.
Nézd meg a Tesa oldalát. Vagy keress egy független labort és megmérik. Ha rendszeres,akkor olcsobban csinálják. Igaz a tolómérőt is kalibrálni kell, hogy tudjad használni a feladatra. Az ehhez használt etalont meg hítelesítettni kell.
De gondolom ez mind le van írva a cég minőségbiztosítási dokumentumaiba. Sajnos ez mind kell a vissza vezethetőség miatt. Ennélkül a kiadot eredményed, csak tályékoztató jellegü és nem fogadható el hívatalosan.

[RJancsi]

Rákerestem a TESA-ra. Sajnos nem találtam meg amit írtál. A katalógus utolsó típusa lenne jó, de annak is csak 100 mm a csőre.

Ezt találtam.

[svejk]

A szakmát nem lenézve kissé viccesnek találom a dolgot.

Oké hogy megméred és pontos, de a koma következő beöntés előtt az összeszerelésnél tükörtisztára fogja tisztítani az illeszkedő felületeket?
Ha ott marad egy homokszem már nagyobb lesz.

Egyébként milyen próbáknak vannak kitéve majd ezek a kockák és azok eredményei milyen  pontossági osztályba sorolhatóak?

[RJancsi]

A laboromban minden hitelesítésre/kalibrálásra kötelezett mérőeszköz érvényes papírokkal rendelkezik. Még ha sokan fel is kapják a fejüket, egy ilyen "célszerszámnál" simán bevállalnék egy házi kalibrálást pl. a 0.01 mm pontosságú Mitutoyo tolómérőmmel.

Egyébként nagy a hiszti a mérőeszközök kalibrálása körül, és főképp olyanok űzik ezt akiknek fogalma sincs miről szól
a dolog.

Pl. a betontechnológiában van olyan vizsgálat, ahol a szabvány egy 5x5 cm keresztmetszetű keményfa rudat ír le a beton tömörítésére. Kis híján röhögő görcsöt kaptam, amikor egy neves magyar betonlaborban megláttam a "töcskölőfát" az oldalán a kalibrálást igazoló hologrammos matricával.
Szó szerint véve mivel joghatással járó mérést végeznek vele kötelező a kalibrálás, de kíváncsi vagyok ha méreteltérés mutatkozik vajon az mennyire befolyásolja a mérés kimenetelét? Főleg, hogy a tömörítés intenzitása, sebessége stb. abszolút egyénfüggő és még ugyanaz a személy sem egyformán végzi nyáron egy szál trikóban a laborban és télen szétfagyva egy építkezésen.

[RJancsi]

Gyakorlatilag fémtiszta az összeszerelés előtt. A beton beöntése előtt spéci zsaluleválasztó olajjal be kell kenni, ami nem engedi rátapadni a betont és még rozsdaátalakító adalék is van benne. Kizsaluzás után bronz kefével szoktuk kitakarítani a hornyokat, már ha szükséges, de legtöbbször oda a cementpép sem folyik be, mert az olaj nem engedi. Elég a sablont egy olajos ruhával áttörölni és már használható.
A kockák leggyakrabban nyomóvizsgálattal el lesznek törve.
Az én törőgépem 3000 kN (népiesen 300 tonna) max erőt tud kifejteni 0,5% pontossággal mérve. A szabvány a nyomószilárdság 0,1 N/mm2 pontosságú mérését írja elő és 0,5 N/mm2-re kell kerekíteni a jegyzőkönyvekben.

[ywathzay]

Ehhez a feladathoz jó a furat intó.

[svejk]

Oké. Szaffibettinek írt válaszodban benne van a kételyeimre is a válasz.

Egyébként tudsz olyan eseményről amikor a próbakockák vizsgálatakor derült ki hogy az építkezést mondjuk vissza kell bontani X nappal?
Vagy egyéb teendőket kellett foganosítani?

Anno egy kollégám portája mellett épült egy víztorony.
A talapzat vasalását is folyamatosan fényképezték, -akkor még film alapon-, illetve minden mixerkocsiból vették a mintát.
De vajon mi történt volna ha kiderül a próbakocka kötésének ideje után hogy nem megfelelő?[#nemtudom]

[PSoft]

Ugye, a Kőmíves Kelemen idején ha elbacták, még bontani se kellett...leomlott reggelre![#nyes]
Így, kizárt volt hogy napokig lapátolták volna a kakit kupacra.
De mint mindenütt, ebben a szakmában is hatalmas a fejlődés, ma már...tolómérővel mérjük a kerítéslábazat zsaluját is.[#vigyor2]
