Segítség, béna vagyok!

[zozo]

Igen, tolómérő szerűen működik, mivel 1 fok 10 szögpercenként van felosztva.

[ywathzay]

Köszönöm, közben én is számolgattam, meg rajzoltam AutoCad-ban egy skálát, rájöttem hogy 1fok az 10'-re van bontva, és a kis skálával lehet kiosztani a 10-esek közötti számokat. Gyakorlatilag a szögmásodperc nem osztható ki a gépen, de gondolom azért mert ezek olyan kicsi szögértékek, hogy nagy jelentősége nincs.

[hostya]

Lehet hogy tévedek, de SZERINTEM, -mivel szögskáláról- van szó..

1 fok, 1/10 fokonként azaz(6 szögpercenként) van felosztva..

[6rk75uezn]

Pontosan! [#eljen]

[ywathzay]

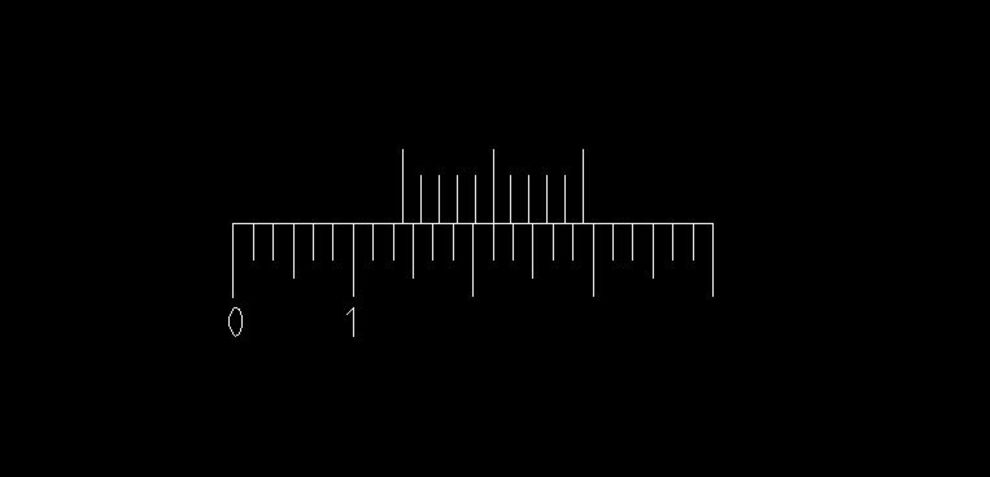

A hosszú skála 6-os egységekben van felosztva, tehát 1fok/6 az 60'/6= 10'. Ha már az egy nagy+1 kicsi vonalat néznénk 1 foknak, akkor az 9 osztás tehát nem egész percek jönnének ki. Morse kúpot szeretnék köszörülni, de etalon a mesében sincs nemhogy nekem, de ma csinálni akarok egy próbát. Igazából ezzel a rajzzal értettem meg, az 1fok25' így jön ki. Szerintem.



[angelero]

Sziasztok!

Tanácsra lenne szükségem [#conf]
Adott egy gyári gép (kuhlmann P20T) amit átalakítottunk, kicseréltem a vezérlést UCCNC-re. A probléma viszont az, hogy a vezérlőtől a motormeghajtóig összeszed valami zavart és nem tudok rájönni hol. Természetesen árnyékolt a kábel, de hiába kötöm le a védőföldet hol a motormeghajtóhoz, hol az vezérlő dobozhoz összeszed valami zavart. Akkor működik csak ha nincs lekötve egyik oldalra sem, de akkor is csak 50Hz-es adatátvitellel. Már kihúztam a frekvenciaváltót is. Mit csináljak? A védőföld be van kötve minden egységhez (motormeghajtó, vezérlő, frekiváltó, X-híd, asztal, stb...) a hálózatból szed össze valamit? Hogy tudnám kideríteni?
Előre is nagyon köszönöm!!!!

[8v6sh6t3c]

Sziasztok!

Igaz, hogy nem CNC, de talán maradhat.
Tervezem egy ágtömörítő berendezés építését. 150x150 mm keresztmetszetű kötegeket készítene. Igazából a gépnek csak tömörítés lenne a feladata, a kötözés és hosszméreti vágás kézi lenne.
A kérdésem az, hogy hogyan lehetne az alternáló mozgást, ami a tömörítést végzi, megvalósítani? Gondolok itt villany- vagy benzinmotorra. Valamint inkább erős legyen, mint gyors.
Hasogatógép típusú megoldást szeretnék, azonban annál kicsit gyorsabb mozgást akarok elérni. Lehetséges, hogy hidraulikus rendszerre is szükségem lesz?

[000000000]

Egyik lehetőséged, hogy használj orsó/anya hajtást.
Ezek komoly erőt tudnak kifejteni, már 1-2 Nm-es motor esetén is. Pl. egy 1 Nm-es (M) motor 5 mm-es (h) menetemelkedésű orsóval hatásfoktól függően maximum ~1256 N tömörítő erőt tud produkálni. Ennyi talán elég is a gépedhez.

Ha meg nem elég, az F=2*Pi*M/h képlettel számolgassál más erőkre.

[f0e7gg4wc]

megoldva

[000000000]

Jól gondolod, a fotód alapján ez a szög segédskála 1 szögperc felbontással ad lehetőséget a beállításra. Használata pedig azonos a hagyományos tolómérők skáláihoz, csak ott a felbontás leggyakrabban 0.1, 0.05, vagy 0.02 mm szokott lenni.

Akik pedig mást írtak neked ezügyben, ők sajnos téves dolgot próbáltak valóságnak beállítani.

[svejk]

Mindenki biztosabb lehetne a dolgában, ha a kérdező biztos lenn abban, hogy a főskálán mennyi is a vonaltól vonalig szögérték.

Nekem valahogy ez nem jött le tutira a három beírásból.

[ywathzay]

A nagy skálán 6 osztás 1fok ezt már reggel kimértem. Viszont etalon nélkül nehéz lesz pontos értéket állítani azt már látom.

[laca]

Bocs, hogy belevaúúúúú.......Ha van szögskála, akkor beállítható a félkúpszög, ami sorrendben MK1-MK5-ig
c/2 1°25'43" 1°25'25" 1°26'16" 1°29'15" 1°30'26".
Etalonnak meg megfelel a csökkentőhüvelyek valamelyike.

[RJancsi]

Még az is bonyolítja a helyzetet, hogy a Morse kúpok nem egyforma kúposságúak.
A fél kúpszög szélső értékei:
MK1 (1:20,047) 2°51'20"
MK5 (1:19,002) 3°00'45"

A gépészek biztosan lehurrognak de szerintem ha a percet pontosan be tudod állítani a nóniuszon, a másodpercek már nem számítanak annyira. 30" szöghiba (legfeljebb ekkorát hibázol, ha kerek percre kerekíted a kúpszöget), a legnagyobb 190 mm hosszú MK6-nál is csak kb. 0,003 mm átmérőváltozást jelent. Szerintem.

[000000000]

"  30" szöghiba (legfeljebb ekkorát hibázol, ha kerek percre kerekíted a kúpszöget), a legnagyobb 190 mm hosszú MK6-nál is csak kb. 0,003 mm átmérőváltozást jelent. Szerintem.  "

Valamit nagyon elszámoltál, nekem ez a hiba ~0.055 mm átmérőváltozásra jött ki. [#conf]
