Segítség, béna vagyok!

[Pali79]

Sziasztok!
4. vagy A tengelyt szeretnék készíteni és az áttételezésbe kicsit belegabajodtam. Sima fogasszíj hajtás lenne rajta. Az első gondolatom az volt, hogy a léptetőre 12-es míg a tengelyre 48-as tárcsát teszek. Így van 1:4 áttételem. Ezt megfejelem még a 16-os mikrolépéssel az már egész használható felbontás. Itt jött az, hogy valahogy meg kellene adni az egységre eső lépések számát. Mivel a motor 1,8 fokot lép, ezért ez nem jön ki egész számra. Gondoltam változtatni kellene a fogasszíj tárcsákon, hogy jó legyen, de itt elvesztettem a fonalat. A tengelyre max 56 fogas tárcsa fér el.

[ORCA17]

Azt hiszem egy generátor és egy motor egybeépítve
https://obrazki.elektroda.pl/2884497400_1319056438.jpg
ITT is ezt taglalják

[RJancsi]

Az összes vezérlő program amivel találkoztam nem csak egész számot, hanem tizedes törtet is elfogad egységre eső lépés-számnak.
Jól értem, hogy nem orsóval, hanem közvetlen fogas-szíj hajtással emeled/süllyeszted a "Z" tengelyt? Akkor minek az 1:4 áttétel? Mivel csúszásmentes a hajtás egy lépésre ugyanannyit mozdul a szíj mindkét tárcsán, tehát nem érsz el vele semmit. Akkor lenne értelme, ha a nagy tárcsa orsót forgatna mert ott az egy lépéshez tartozó szögelfordulás negyedelődne ezáltal nagyobb nyomaték és finomabb felbontás lenne. Közvetlen szíjhajtásnál minél kisebb a tárcsa annál kisebb az egy lépésre jutó elmozdulás.

[gabi]

Szia
Nem is kell annak egész számra kijönni hisz a programokba 3 vagy 4 tizedesjegyig lehet megadni a felbontást,de úgy tudom
forgatóknál lépés/szög fokot állítanak

[RJancsi]

És vajon mire jó? Ha eltérő pólus-számúak lennének akkor jó lenne fix frekvenciaváltónak, de az adattábla szerint mindkét fele 220V/50 Hz-es.

[xhadp99yn]

Szia
Ez az oldal elég jó

kalkulátor

[ORCA17]

Az 1980-as években készült, a gyártó honlapján nincs információ, mert túl régi. Egy régi oxigéngépben történő adagolásra szolgált.

Kb. 70 Wattos

A GEN = generátor 20% és a MOT = motor 80%

A 10 említett kábel közül:
- 4 vezeték vezet be a generátorba
- 6 vezeték vezet be a motorba

És ami a legfontosabb: az állórész 12 pár tekercsből áll.

A generátor valami sebességszabályozás féle benne.
Hogy mire lehet használni[#nemtudom] tőlem (sokkal) okosabbakat kell megkérdezned[#kacsint]

[Arany János]

Az előbb már írtam, de elveszett!
Ezt én is megtaláltam, de nem kapott az illető túl sok tippet!
Eredetileg egy optikai lángvágó motorja volt, de annyira könnyű a forgórésze, hogy sajnálnám kidobni!
Az eredeti helyén két sebességtartományt lehetett választani.

[Arany János]

A nagy dobozt is megmentettem, amihez a motorkapcsolódott.
Sajna a gép dokumentációja hiányos! (nagyon!!!)
Vagyis nemnagyon van infó a bekötésekről!

[Szalai György]

Tegnap volt a tesztüzem, 125kg-al.
És az elmélet a gyakorlatban is működik. Stabilan.



[Pali79]

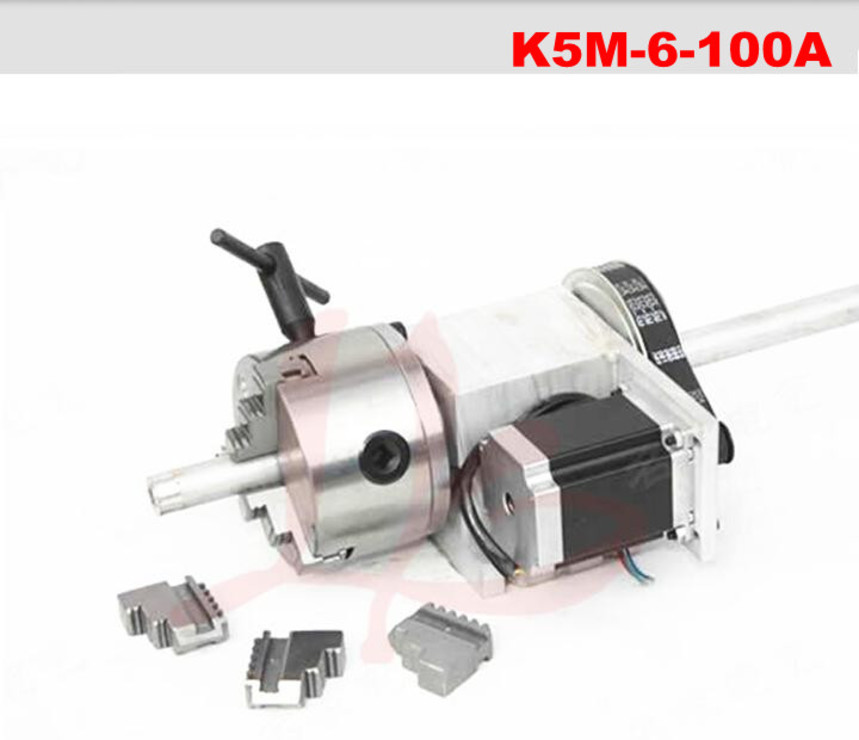

Nem a "Z" hanem "A" tengelyt akarok hajtani, mint a mellékelt képen. Nem néztem még a programot, de nekem kicsit fura ez a törtes dolog, de majd ránézek, egyébként GRBL.



[RJancsi]

Jogos, a "Z"-nek elég a 3. tengely is, írtad, hogy 4. vagy "A" a kérdés. De akkor akárhogy is osztod, kerekre kell kijönnie. Ha 1.8°-os a motorod, akkor 200 lépés egy teljes fordulat. Ezt 1:4 áttétellel "lassítod": 4x200=800 lépés/fordulat. És ha még 1/16 mikrostep-et is állítasz: 16x800=12800 lépés/fordulat jön ki. És mivel forgatótól van szó, nincs értelme hosszra átszámítani, mert a tárgy minden átmérőjénél más és más az ívhossz azonos szögelfordulás esetén.

[Pali79]

Én abból indultam  ki, hogy a "sima" tengelyeknél step/mm az egység amit állítani kell, akkor a forgatónál step/fok lenne az értelmes, de az 1,8 fokból ezt elég nehéz kihozni. A tört értéket azért nem értem, mert a vezérlés vagy kiad egy step jelet a motor meghajtónak vagy nem, olyat, hogy "tört step jel" nem nagyon tudok elképzelni. De gondolom inkább átlagolással csökkenti a hibát.

[svejk]

Írd csak be nyugodtan azt a 35,555555-öt.

A microstep lienearitása sokkal rosszabb mint ami e nem véges tizedes törtből adódik.

De ha nagyon zavarna, használhatnál 36 és 16 fogú tárcsát.
 (200 * (36 / 16) *16) / 360 = 20

Megjegyzem precíz forgatónak sokkal nagyobb áttételt szokás használni és nem a microsteppel variálni.

[RJancsi]

Nem annyira átlagol, mint inkább kerekít. Természetesen step jel vagy van vagy nincs. Az előző számítás szerint (1:4 áttétel, 1/16 microstep) 12800 lépés egy kőr, azaz 0°1'41.25" szögelfordulás történik egy lépésre. Hogy ez elég vagy sem az attól függ mire akarod használni.
