Segítség, béna vagyok!

[sufnituning]

Így esetleg jó??



[fn47xk7ei]

Például rákötöd a graetz két váltóáramú bemenetére a két szélső zöld vezetéket és a pozitív kimenetet használva a negatív pedig a trafó középső közös vezetéke lesz .

[fn47xk7ei]

Ez neked nem jó . Gondolkodj úgy ahogyan az első rajzon látod .

[jani300]

Mondjuk a 4 es pontot nem kötöd be , és úgy ahogy Csikarc rajzán van .
Ha kevés az áram két híd mehet párhuzamba .

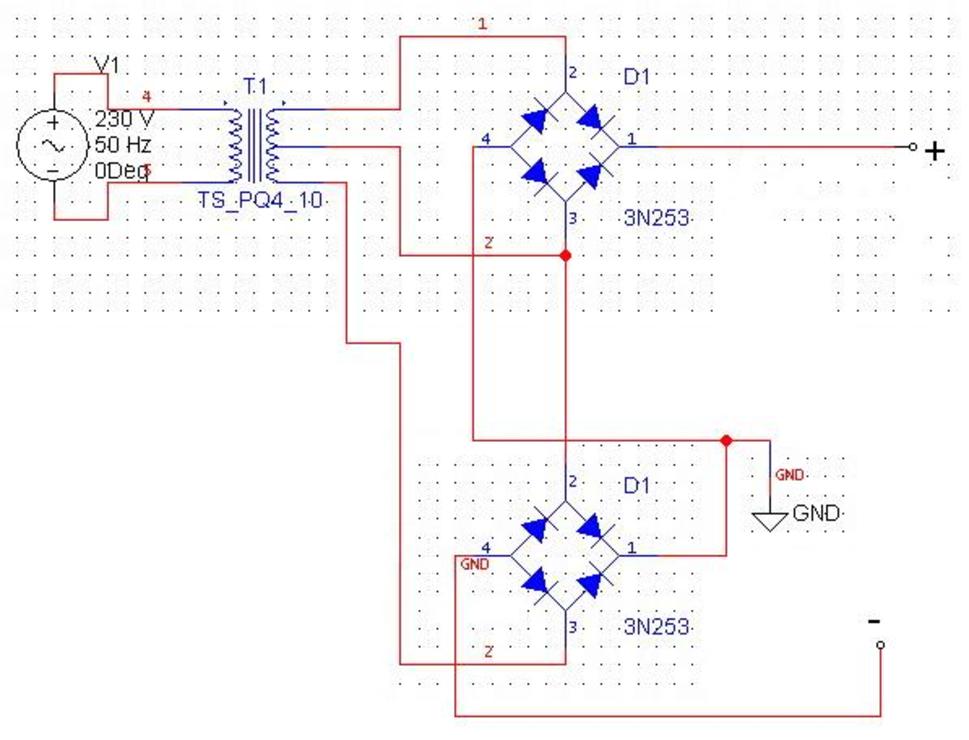

Ez a rajz nagyon bonyi

[sufnituning]

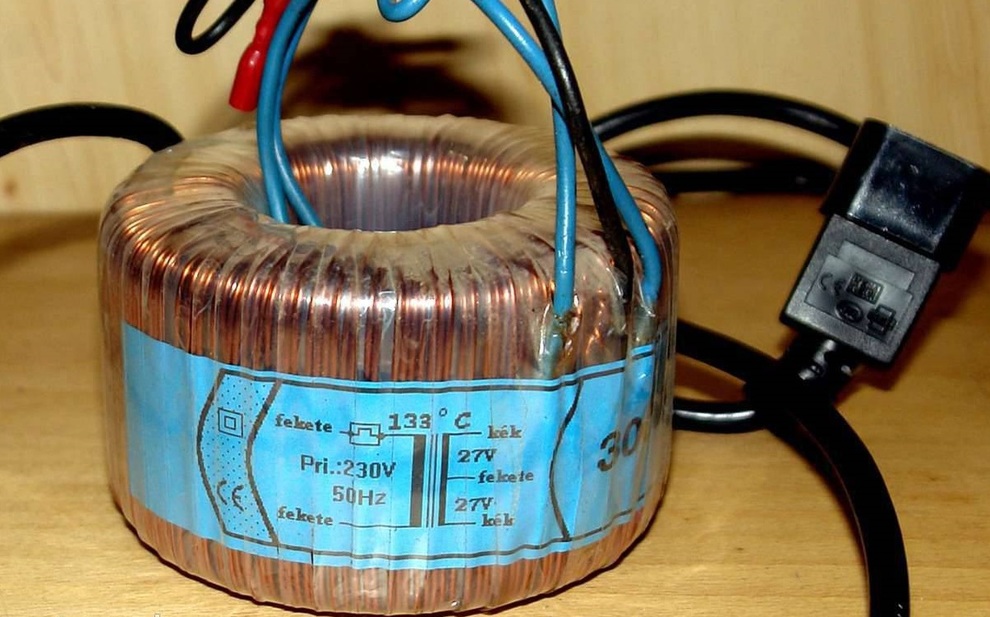

Itt a kép csak a voltot írtam el, de az lényegtelen.



[jani300]

Akkor elvileg a két kék között 60 volt körül kellene mérned .
Csikarc rajza szerint jó lesz az .

[fn47xk7ei]

Nem bonyolult az csak éppen nem jó mert az már kettős táp és a kimenetén már kondenzátorral pufferelve  valamivel több mint 100 V-ot mérnél a pozitív és a negatív pont között .Nem is értem , hogy egyszerű dolgot miért kell agyonbonyolítani . [#nemtudom]

[jani300]

A Graetz 4 es pontját pl nem kell bekötni , és mehet a kétutas kapcsolás két diódával .
Mi az bonyi rajz valami feszültség kétszerező ?
Az tuti hogy én ezt most nem fogom végigbogarászni

[fn47xk7ei]

Ezen a képen már csak 27 V van feltüntetve . No mindegy egyenirányítva és kondenzátort rákötve 37 V környékén lesz a kimenő feszültség . Egyszerűen a graetz két váltóáramú bemenetére kösd rá akét kék vezetéket és a pozitív kimenete lesz a tápod pozitív pólusa . A negatív pedig a tekercs középső vezetéke . Ne variálj hanem kösd be , tegyél még rá egy puffer kondit és egy 60W-os izzót ( lehet az 230V-os is csak legyen valami terhelés) és mérjél feszültséget - kb. 37 V-ot fogsz mérni .

[PSoft]

Pali toroidos képét nézve, azon gondolkodom...
Vajon a trafón belül, fizikailag hogyan/milyen módon van megoldva a középleágazás kötése.[#nemtudom]

[jani300]

Rá van forrasztva a kivetetés a folytonos tekercselő drótra Szerintem

[fn47xk7ei]

Nem is írtam sehol , ismerem és használom is ezt a megoldást . Viszont nem tökéletes mert a trafó a kétutas egyenirányításnál jobban melegszik mintha párhuzamosan lenne kötve a két tekercs és rendes graetz rákötve egyazon terhelő áramot számolva mind két esetben .

[fn47xk7ei]

Ez a "több mint 100 V"  természetesen csak a 36+36 V szekunder feszültségnél lett volna igaz ( még mielőtt valaki belekötne ) . Mivel kiderült , hogy 27+27 V-os a szekunder így persze csak 75-76 V lenne a kettős táp + és a - közötti feszültség .

[sufnituning]

Hú akkor eszembe jutott a legegyszerűbb megoldás, csinálok két áramkört az egyik szélső kékkel és középső feketével,
a másikat meg szintén csak a másik szélső kékkel és feketével, mindkét áramkör megkapja a kis gretz hidat
kondit.[#nemtudom]

[jani300]

Ki merne belekötni a hozzászólásodba  !
(meg minek , ott a voltmérő )
Még mindig nem látom át azt a kettős csodát , de nem is akarom
Segíteni próbáltam szerény tudásom  szerint , de még gyorsabb is voltál . Jókedvem van most biztosan nem kötekszem
