Segítség, béna vagyok!

[remrendes]

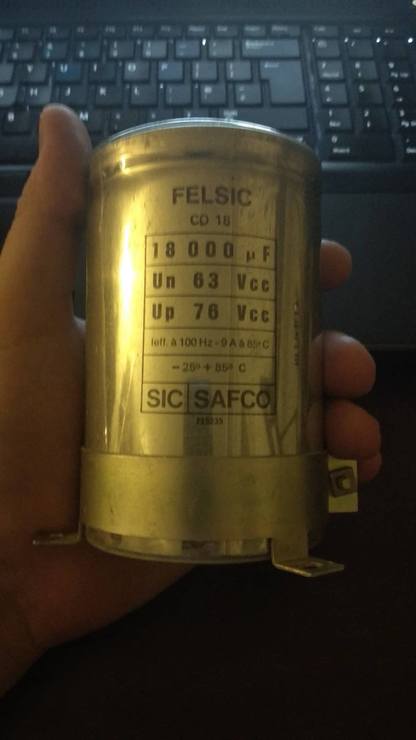

Hatbadobtak 2db ilyennel. Szoval megoldodni latszik.



[gtibi]

Van hall szenzor nélküli BLDC motor is, csak a hozzátartzó vezérlővel müködik. A riéd milyen?

[bu0arb9jm]

Sziasztok, hol lehet átírni Mach3-bam a billentyű kódot?

[2am4nwzib]

Config-----System Hotkeys  (bal felső 2-dik)

[bu0arb9jm]

Kösziköszi

[iadbesaa]

Az enyém HALL-os. Van másik driver is, azon, ha a HALL-t nem kötöm be, akkor is működik. Ezen azért nem kötöttem be, mert a kábelek nem szín azonosak, de így nem megy. Találomra bekötöttem, forog vele a motor, de feljebb szabályozva megáll. A HALL-ok nincsenek helyesen bekötve szerintem.

[iadbesaa]

A panel hűtőborda felőli oldalán van felszitázva a HALL kivezetések számozása. Az alkatrész felőli oldalon a fázis kivezetésekkel pont szemben vannak a HALL kivezetések. Már megy, hál'Isten.

[000000000]

Látom, már döntöttél. De azért leírom, ha az én gépem, cuccom lenne, hogy csinálnám a 30 -as orsós hajtást.
Az 500 wattos motor után raknék 10/1 es áttételt.
Az orsónak 5mm a menetemelkedése. Így könnyen kiszámolható a várható max sebesség 3.75m/perc. Ami nagyon jónak számít ebben a felállásban.
Mellé kapnál egy jó dinamikájú mozgást, ami az egyik leglényegesebb szempont.
Maradna a stabil, jó orsó. Hosszú élettartammal.
,,,,,,,,,,,,,,,,,,,,,,,

Kb. 3-4 éve megkerestek, hogy tudnék e segíteni marógép ügyben.
Az a gond, hogy alig több mint 2 év alatt már a 3. orsót nyúzzák. Pedig csak kb. heti  15 órát megy a gép.
Megnéztem a gépet. Az asztala kb. 110-120 kg lehetett. Általában 10-20 kg munkadarabbal dolgoztak.
Az orsó menethossza 1050 mm. 20/5 mm. Beállított max sebesség 3000mm/perc.

Átvizsgáláskor mindent rendben találtam. Kivéve azt, hogy gyorsításkor mintha szorulna az új orsó.
Arra a következtetésre jutottam, hogy a szorulást az orsó deformálódása okozza.
Rábeszéltem őket az orsócserére, átalakításra. Én 25mm est javasoltam. De végül 30/5 orsót vettek. Ezt építettük be.
Azóta még nem kellett orsót cserélni.
Mindenki vonjon le tanulságot, amit akar.
Hülyézés nem ér.

[fpd0kbd4]

A véleményeteket kérném,mivel hasonló téma van a porondon.
Adott egy 30mm átm. 30mm menetemelkedésű 900mm hasznos hosszal 2db golyósorsó. A terv,egy 100-150kg közötti híd mozgatása egy acél megmunkálására is képes marógépen.A hajtás 2db 6Nm-es háromfázisú Berger-Lahr léptetőmotor direkt hajtásban. Kérdésem: használható-e ez az összeállítás,esetleg milyen kompromisszumok árán? Vagy felejtsem el? Még lehetőségem lenne 1db 750W-os szervo mottoral meghajtani a két orsót keresztbordás szíjjal összekötve,(ez a legkevésbé szimpatikus)vagy 2db 400W-os szervomotorral külön- külön.A léptetőmotoros megoldást erőltetném első sorban.

[000000000]

1. Dinamikai szempontból a 30/30/900 orsód a hatalmas J összetevőivel teljesen lebutítja a hajtásod, így a direkt hajtás messze elkerülendő, 1:4 körüli lassítás kellene az optimális gyorsuláshoz.

2. A direkt hajtás 30 mm-es orsó menetemelkedésnél felbontás technikailag is kritikus fémforgácsoló gép esetén, mert túl durva lesz az elemi lépés távolságod még nagyobb microstep esetén is, ebből számos hátrány keletkezik.

3. Térjél át d=20, h=10 orsókra, akkor direkt hajtással is közel optimális lesz a géped a léptető motorokkal.

[000000000]

Kár volt ezeket leírnod, hatalmas szakmai melléfogásokat, saccolásokat, hasraütött dolgokat kár egy műszaki fórumon javasolgatnod.

A hajtás méretezésnek megvannak a műszaki törvényei, kéretik kellő tisztelettel viszonyulni hozzá. Így ha nem értesz hozzá sokat, és csak érzéseid vannak méretezési tudás nélkül, akkor ne írj inkább szerintem semmit. Így is már tele van ez a fórum hatalmas sületlenségekkel is, kár szaporítanod ezeket.

[fpd0kbd4]

Köszönöm a tanácsokat!
Ezek tudatában,majd az alkatrészek beszerzési lehetősége fogja valószínűleg meghatározni,hogy melyik utat választom. Áttételezés alkalmazása a hajtásban,vagy az ajánlott orsócsere.

[4umhue7vh]

Nem értem hogy lesz a 300-as orsófordulatból 3,75m/perc sebesség.Az igaz hogy a motorra 6000rpm van írva de a vezérlő asszem csak 3200 maxot enged.

[000000000]

Valóban, én 6 ezres fordulattal számoltam.
Érdemes lenne megmérni mennyi az elérhető, valóságos fordulat. Majd a kapott eredménnyel számolni.
,,,,,,,,,,
Az én fémipari CNC marógépem 3m/perc maxra van beállítva.
Nagyon ritkán kellett ez az előtolási sebesség, évek alatt.

[4umhue7vh]

Még 6 ezres fordulaton is sok a 3.75méter.
A konfigba bekell Írni a motor típusát, gondolom a kiírt erték fedi a valóságot, ez 3000 párszáz volt, de mindegy is. Ha mégis szervo kerül rá az Omron R88M-G40030H lesz.
