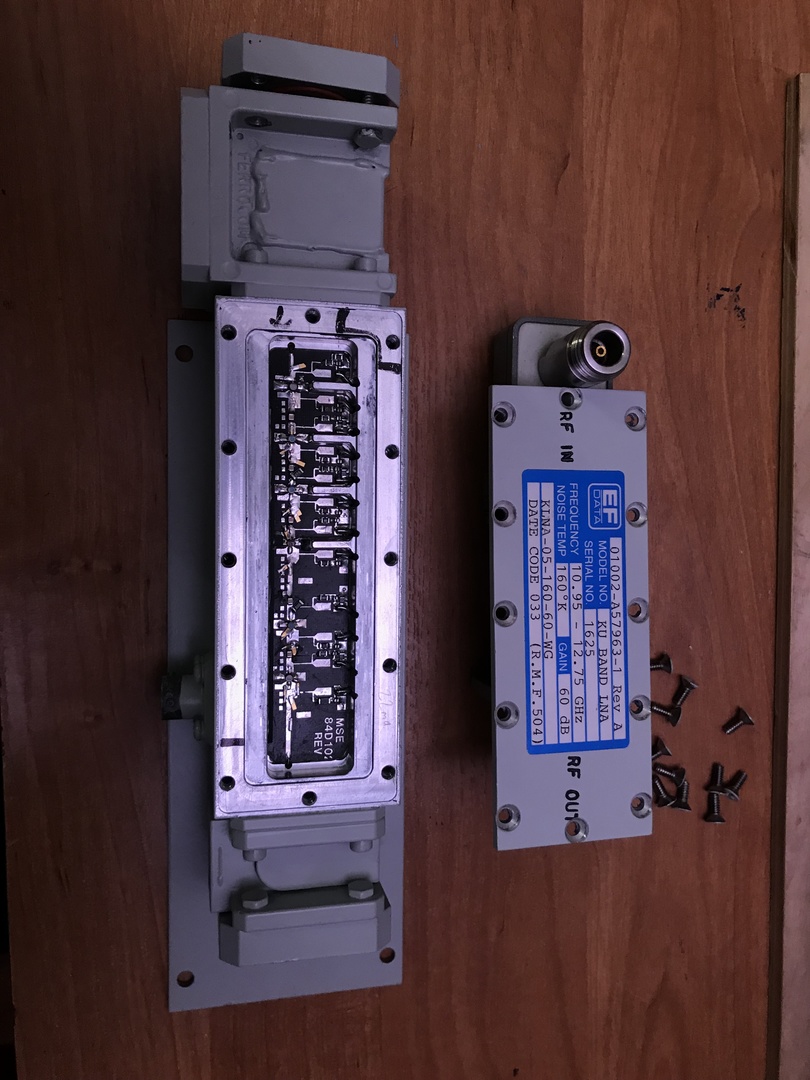

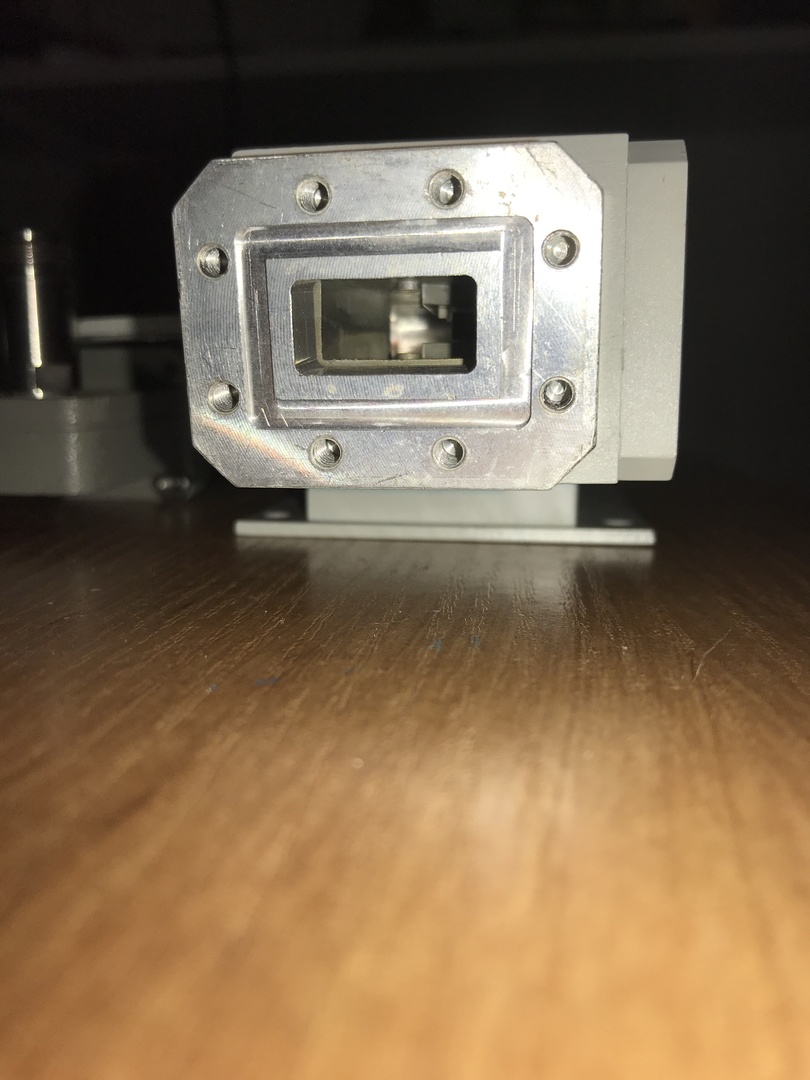

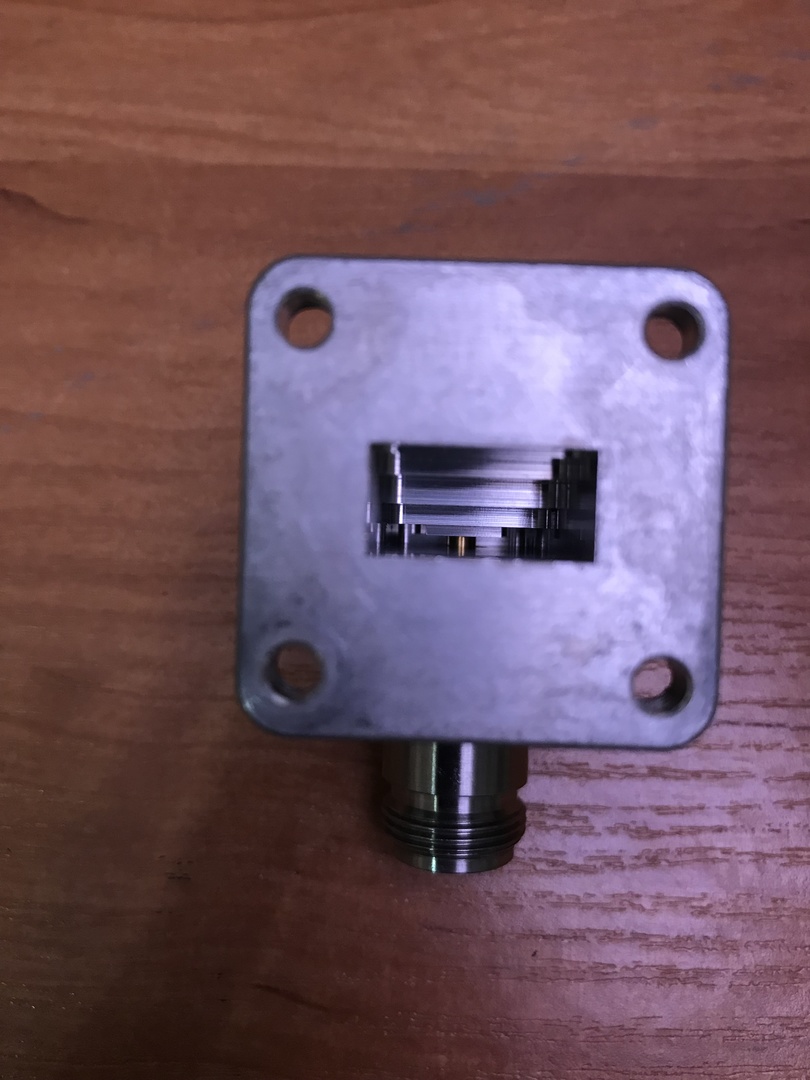

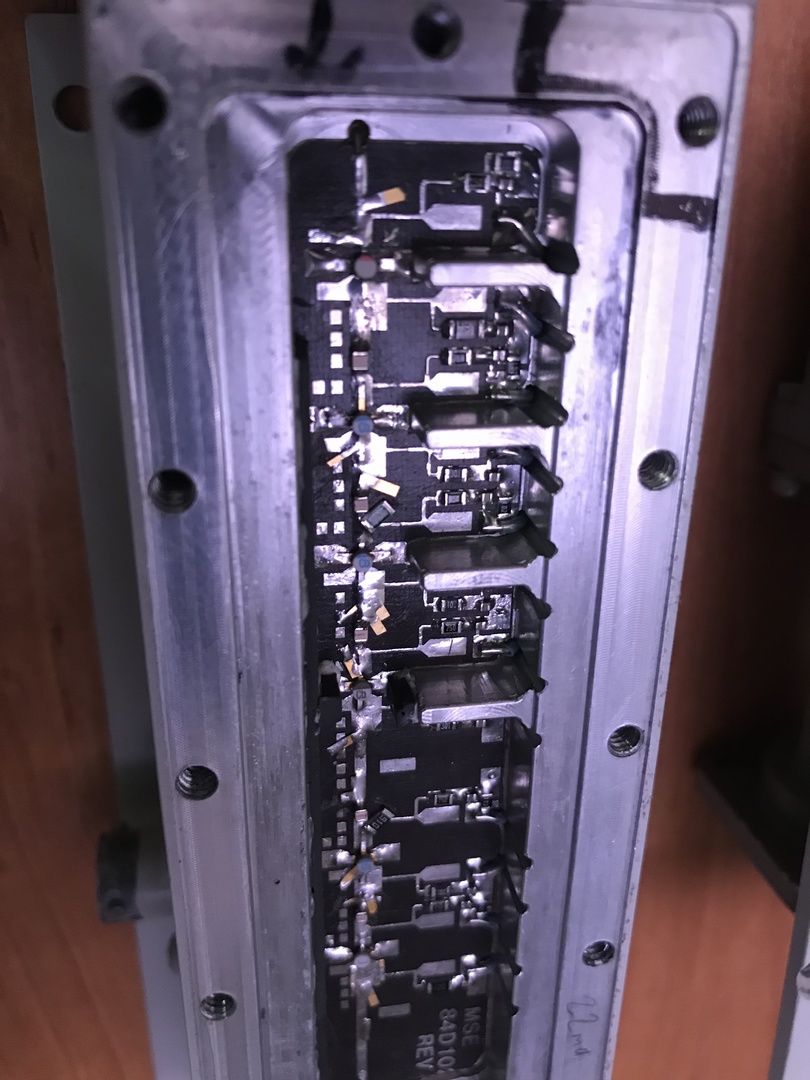

Nagyfrekis erősítő és nagyfrekis rendszer boncolása.
Durva hogy itt már nincs is vezeték belül, csupán csak a "csövek" belső falán pattognak az elektronok. (Már ha jól tudom.) Elvetemült dolog GHz-es tartományban ilyen szerkezeteket tervezni. Szerintem itt már jobban kell érteni a felületekről való verődésekhez és tükröződésekhez, mint az elektronikához.
Íme pár fotó az egyik boncolásomról, már régen kíváncsi voltam hogy mi is lehet egy ilyen csőszakaszban.



[4umhue7vh]

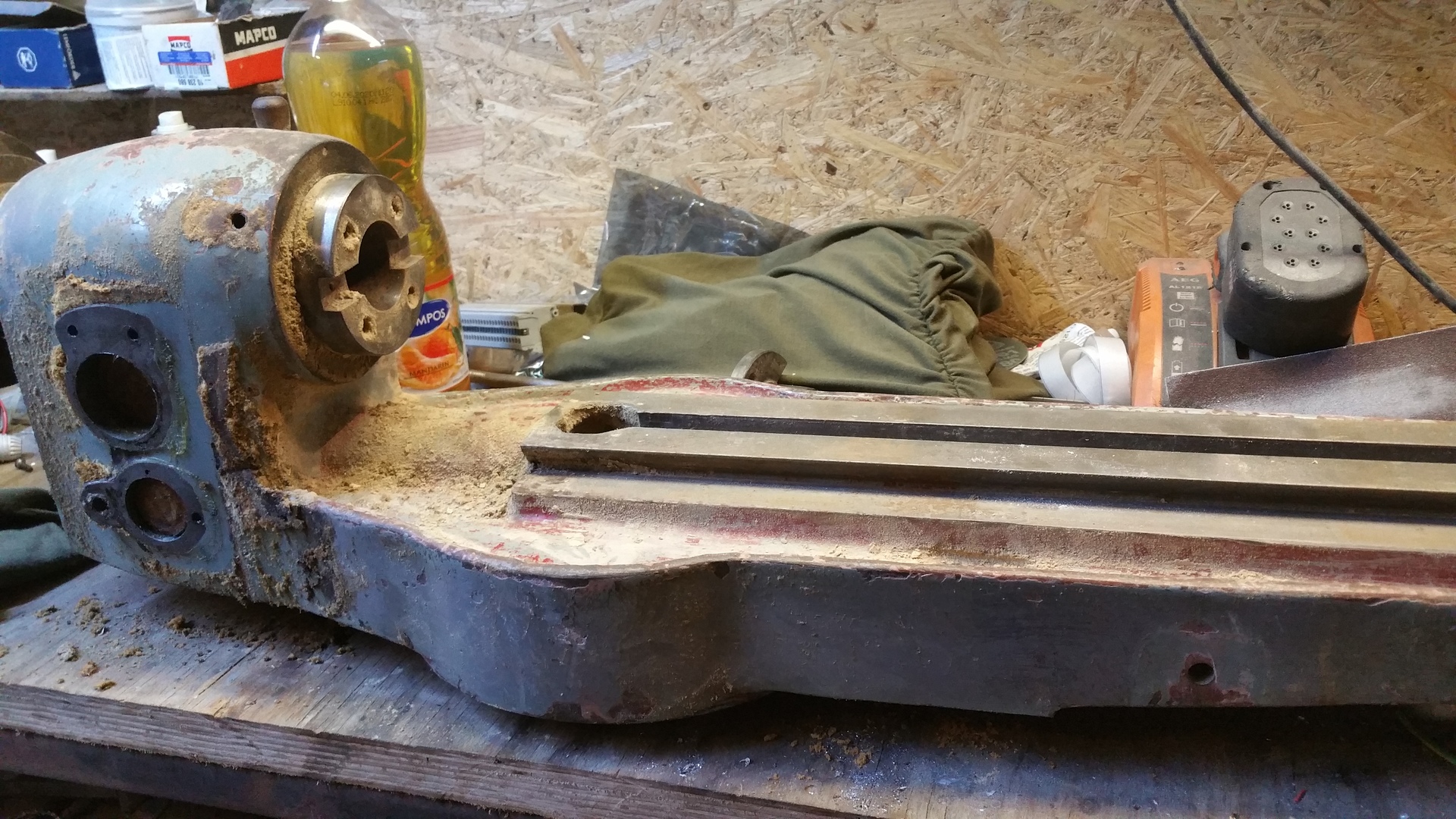

Sziasztok! Tudja valaki mi lehetett ez fénykorában? 30-as kúp van benne, középen forgatni lehetett valamin.



[4umhue7vh]

Bocs! 40-es kúp.

[designr]

Komolyabb szerszámmarókhoz van egy maró asztalra szerelhető kiegészítő ..szögben elforgatható feltét..szerintem ez lehetett..a kúppal szemben a hosszirányban állitható támasztócsúcs  hiányzik..olfalt látszik a forgató-osztófej..behajtás helye..szuper 4. tengelynek való..

[4umhue7vh]

Közben kiderült. Egy Strigon MSU 250-es szerszámmaró tartozéka volt, így nem meglepő hogy egy régebbi beszerzésből adódóan van hozzá tökéletesen illeszkedő szegnyergem  is. Itt készültek a szomszédban.[#nyes]

Az orsó csapágyazása elég faék, 2db ferde hatásvonalú csapágy van benne. CNC fém esztergát akartam belőle, de ahhoz szerintem nem túl jó.

[designr]

A csapágyazása nem folyamatos üzemre lett készítve..pozicióba állitva martak vele..

[4umhue7vh]

Állítólag SMS-60-as spirálmaró berendezés a neve, ez alapján foroghatott ez munka közben, csak nem úgy ahogy én szeretném.

[zozo]

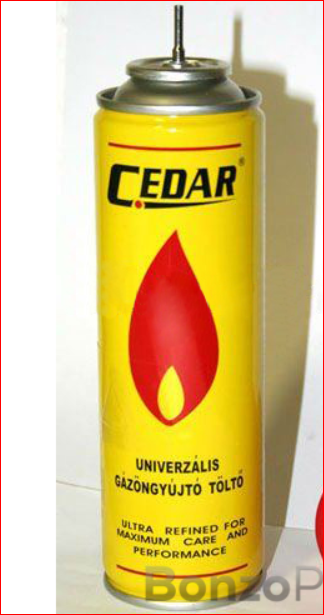

Évek óta rakosgattam egy tele palack öngyújtó töltőt, mert nem jött ki belőle a gáz. Kukába nem dobom, mert még felrobbantom a szemétlerakót PSoft közelében [#kacsint], levegőbe se engedem, mert "ződ vagyok", ezért rakosgattam.

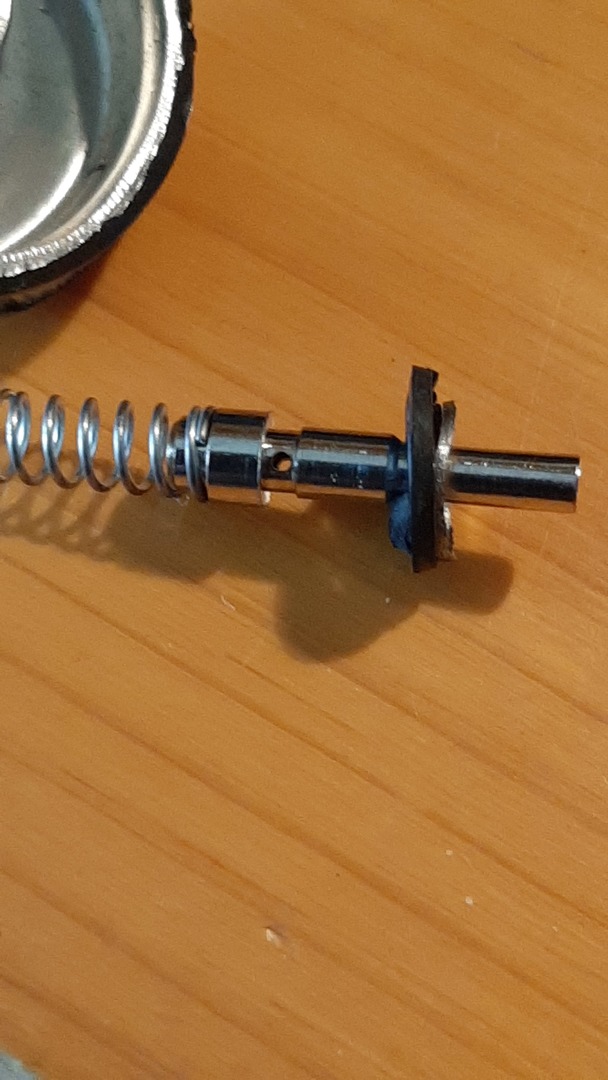

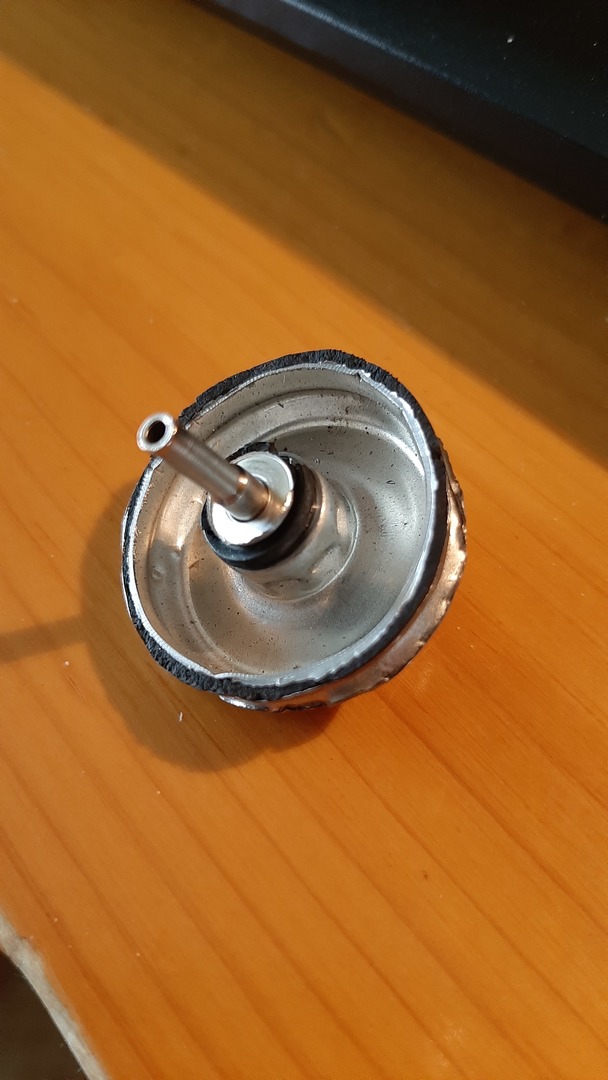

Ma a kezembe akadt egy üres palack, mondom megnézem én már, milyen szelep van ezekben. Kiműtöttem a közepét, aztán leoldalaztam a szelep záróperemét. Mint látjátok, eccerű' mint az alátét, rögtön láttam, hogy az én tele palackomban nem érhet el a furat az átömlő nyílásig.
Utána fúrtam kb. 5 tized mm-t és lőn csoda, működik a szerkezet. Máris tele van gázzal a konyhai gyújtó, a gázos forrasztó, az összes öngyújtóm. Nem robbantottam, ződ' maradtam[#nyes]
Gondoltam megosztom, hátha másnak is van ilyen székletszorulásos beteg palackja.



[PSoft]

Azért lassan-lassan csak beleég mindenki nemóriájába, hogy én egy...irdatlan szeméthegy tövében lakom. [#eljen]

Egyébként szokott, vagy tud az égni a Te öngyújtó töltő palackod nélkül is.
Olyankor a "zőőődek" alig kapnak levegőt, de aztán gyorsan...el is múlik a légszomjuk.[#nyes]

[zozo]

Ugyanmár, hol van Tőled még az a hegy... Én is látnám, ha nem lenne köztünk ez a dombocska... Így maximum a szagát élvezhetem, mint anno a jellegzetes füzfői bűzt.
Na, ez mondjuk a balatoni nyaralóvendégeket is el bírta üldözni, ha olyan volt a széljárás.

[PSoft]

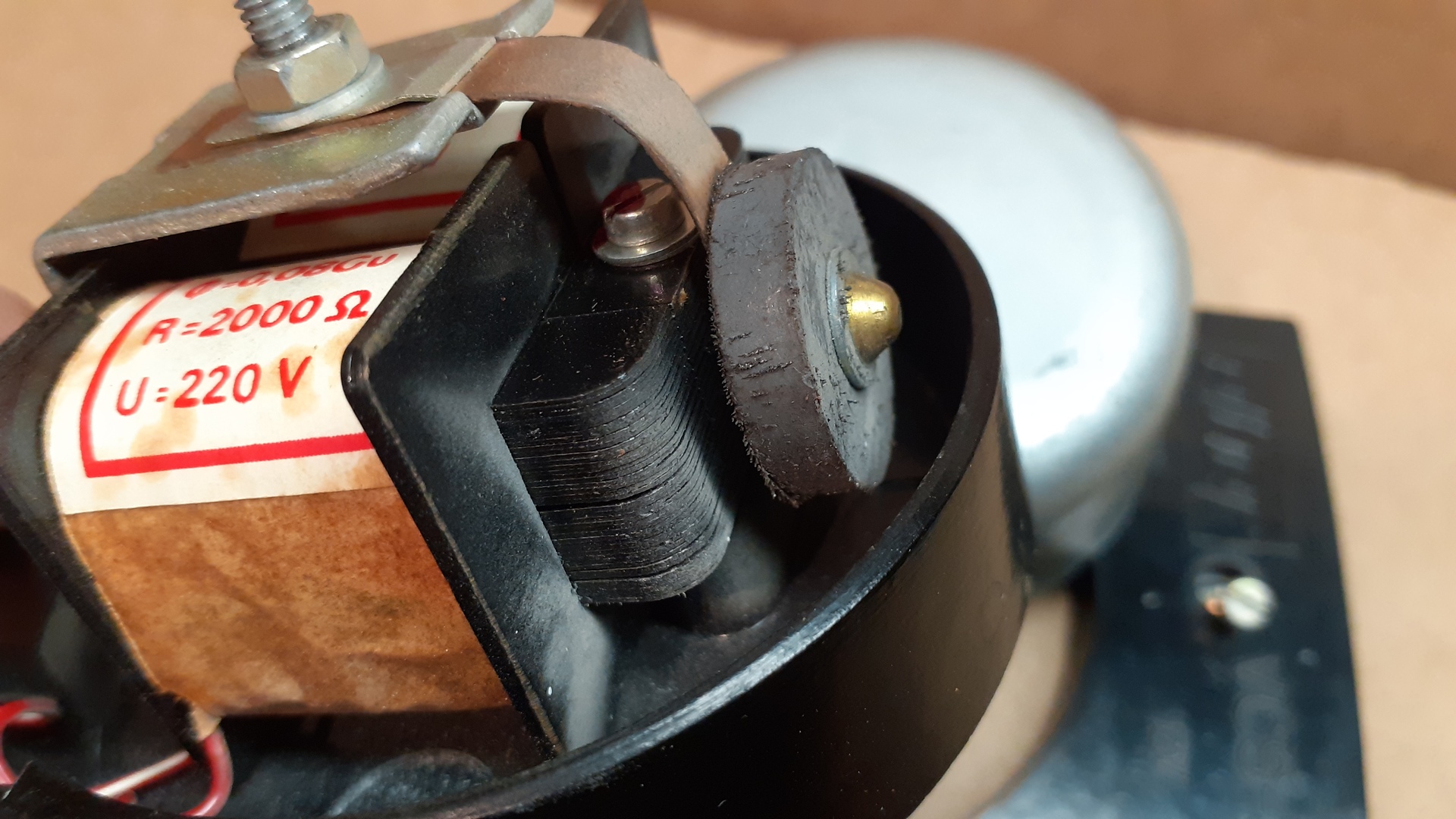

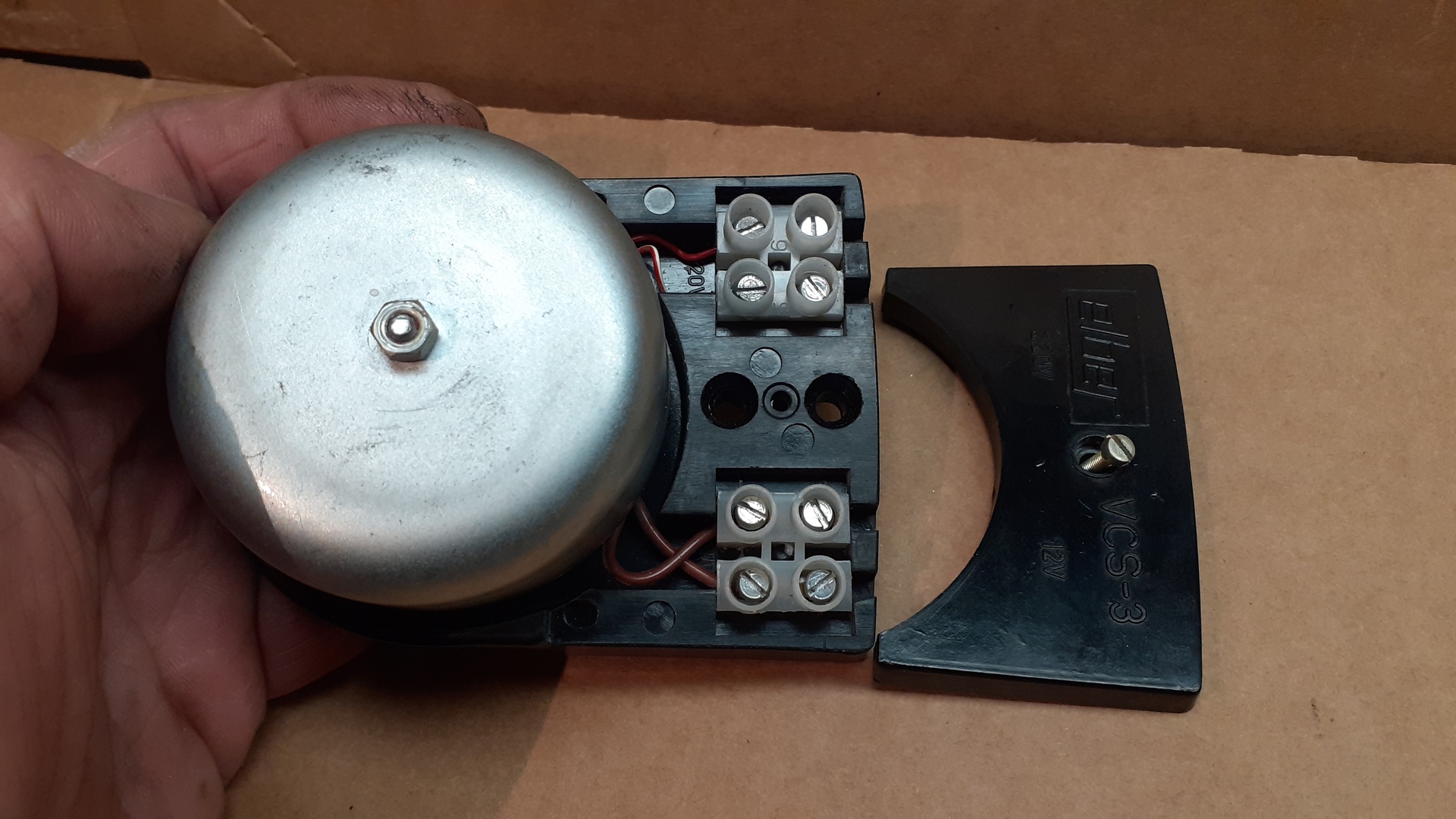

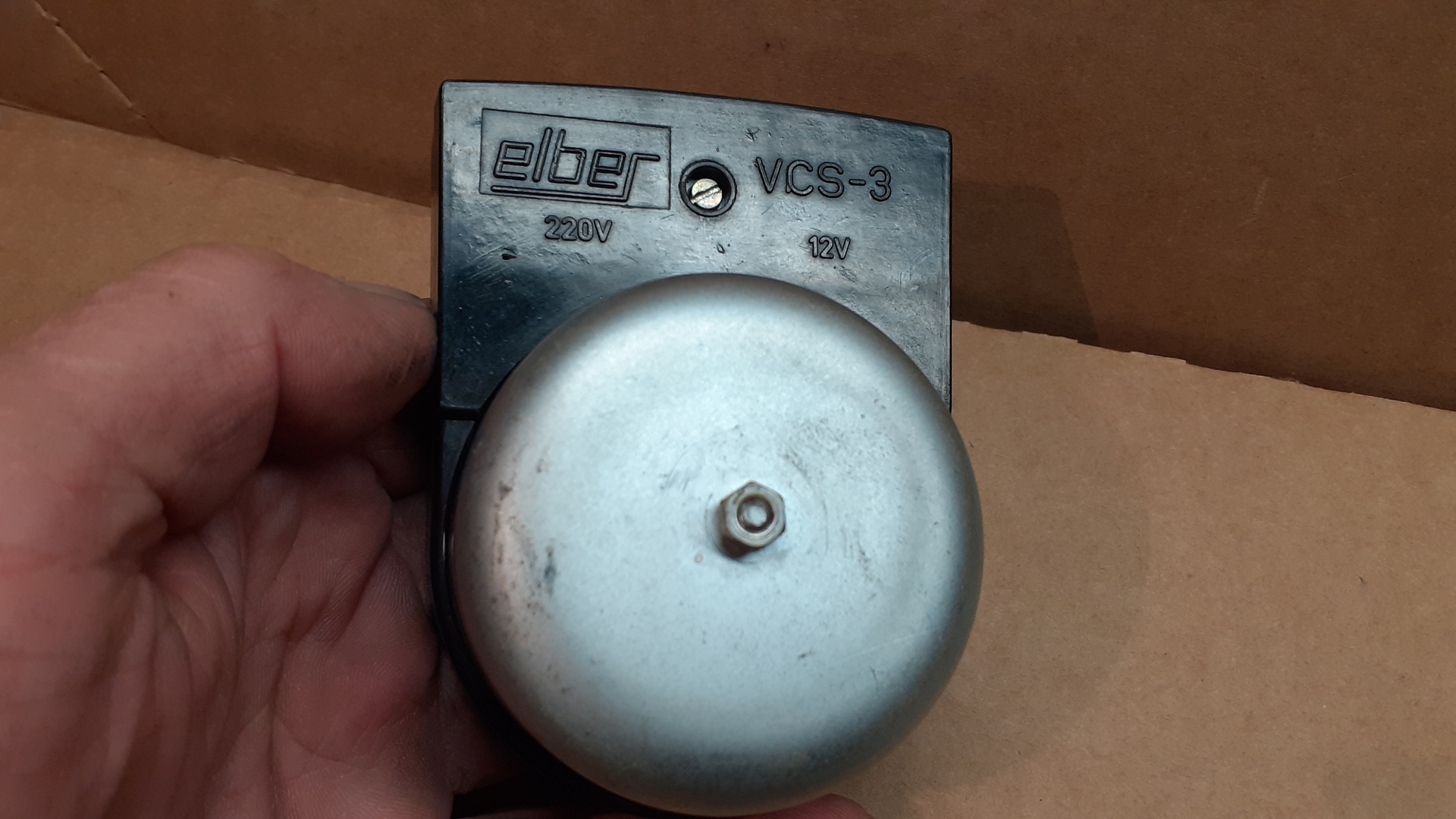

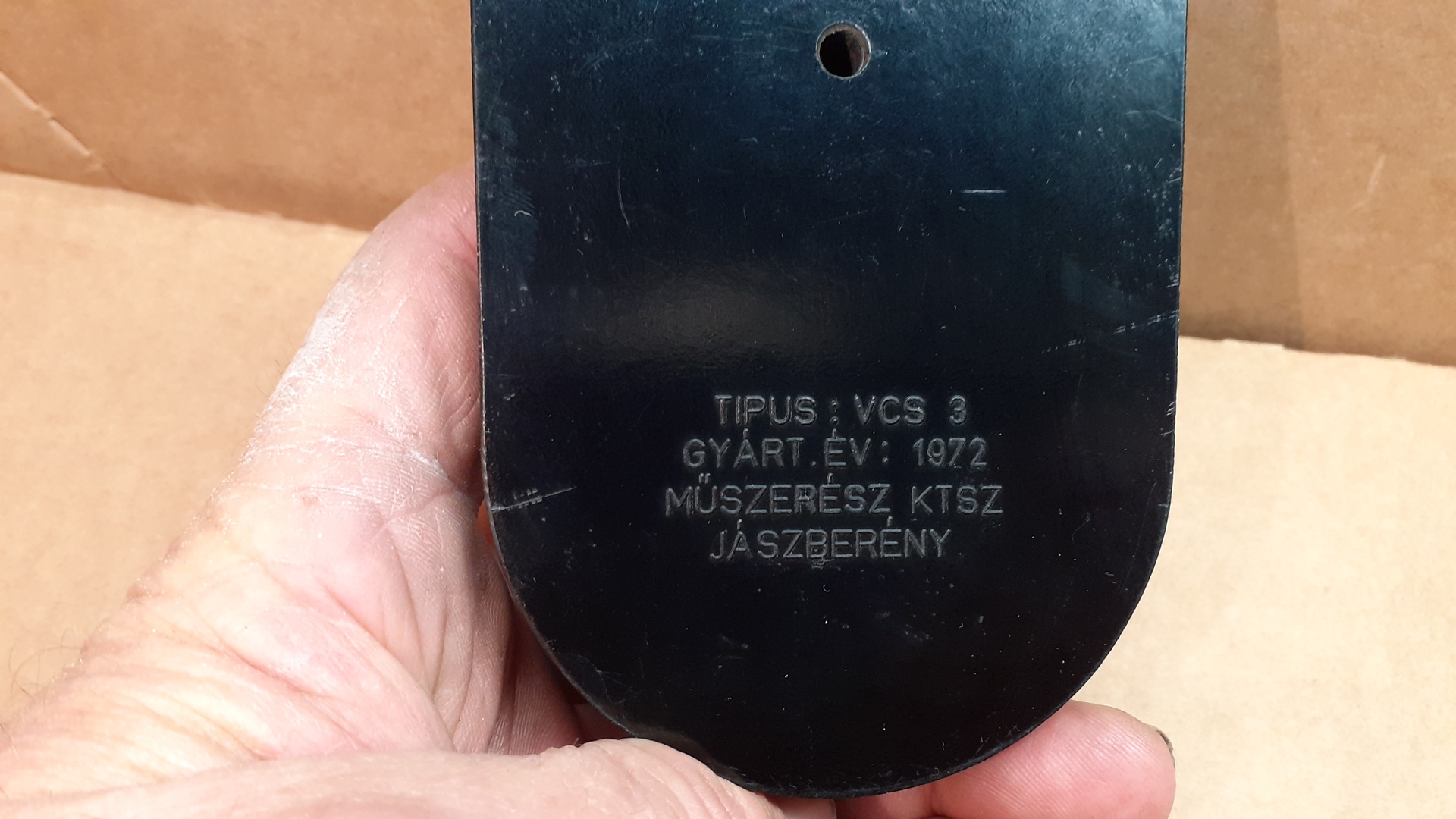

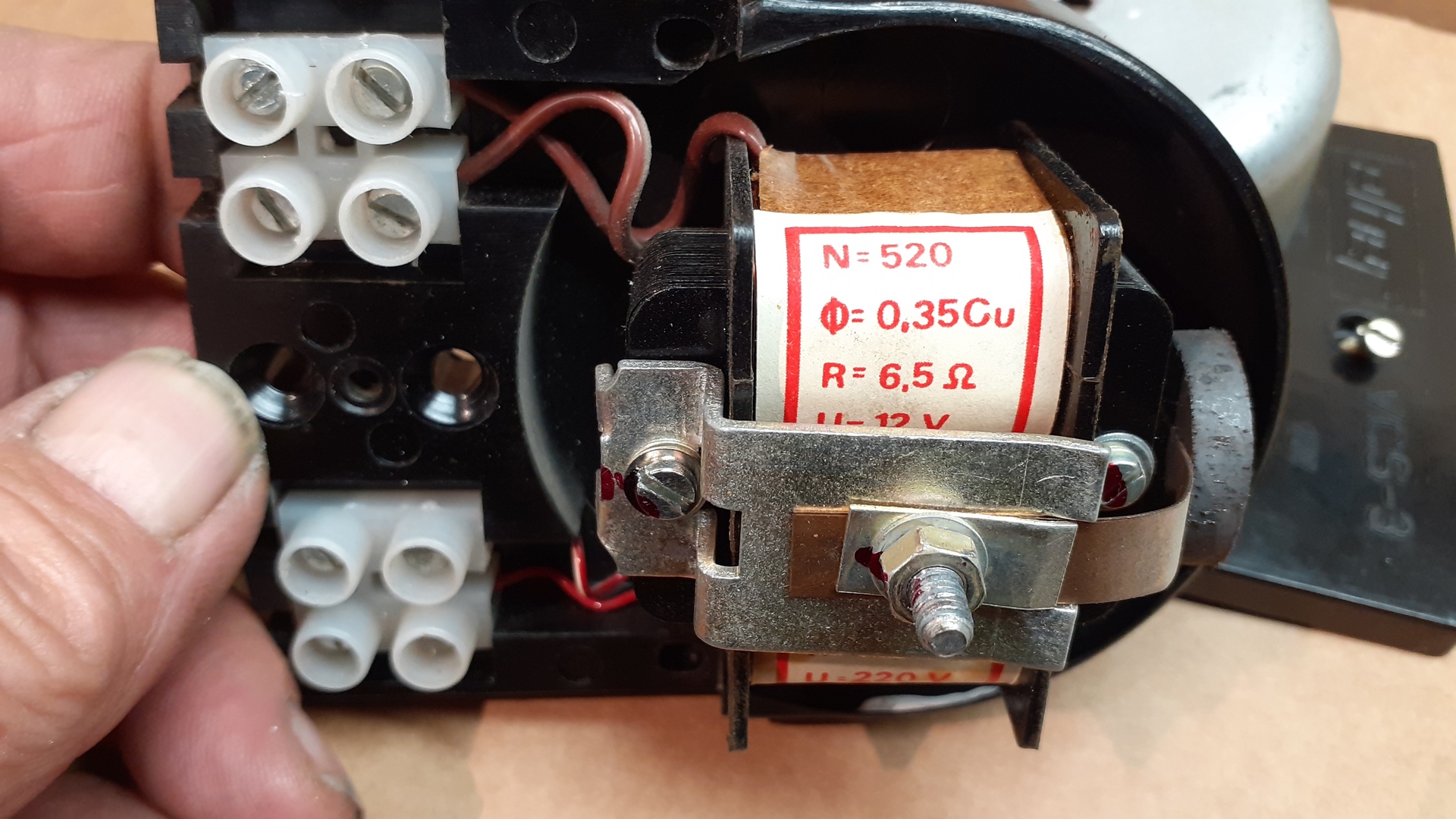

-Közel ötven éve készült, Jászberényben.
-Egyszerű, mint a faék...
-Igen kellemes, klasszikus csengőhanggal jelez.
Illetve, jelzett a mai napig.
Ma nyugdíjaztam, egy panellakás elosztótáblájával együtt.

Még nem tudom mi lesz helyette, de az is lehet...visszakerül a kiselosztó belsejébe.[#kacsint]
Hely van, elférne...az elkövetkező pár évtizedben is.[#vigyor2]



[Lacibácsi]

Tedd vissza, örök élet, sose fog elromlani[#papakacsint]

[svejk]

Nem szerették típus volt.
Némelyik alapból szórt annyit, hogy a brummot lehetett hallani, illetve az egyre zavarterheltebb hálózat miatt néha néha megkondult.

Vacakolni kellett a beállításával.

[MoparMan]

kicsit fel kell tuningolni, letölteni rá egy új csengőhangot, és mehet vissza a helyére [#vigyor]

[svejk]
