Mi és hogyan működik

[PSoft]

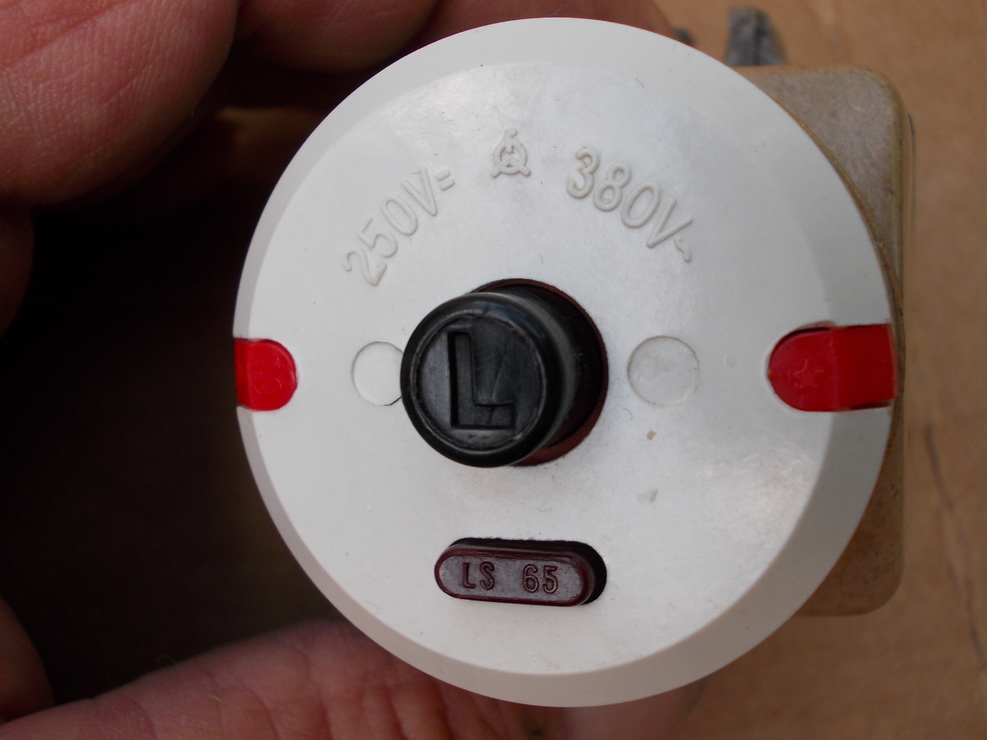

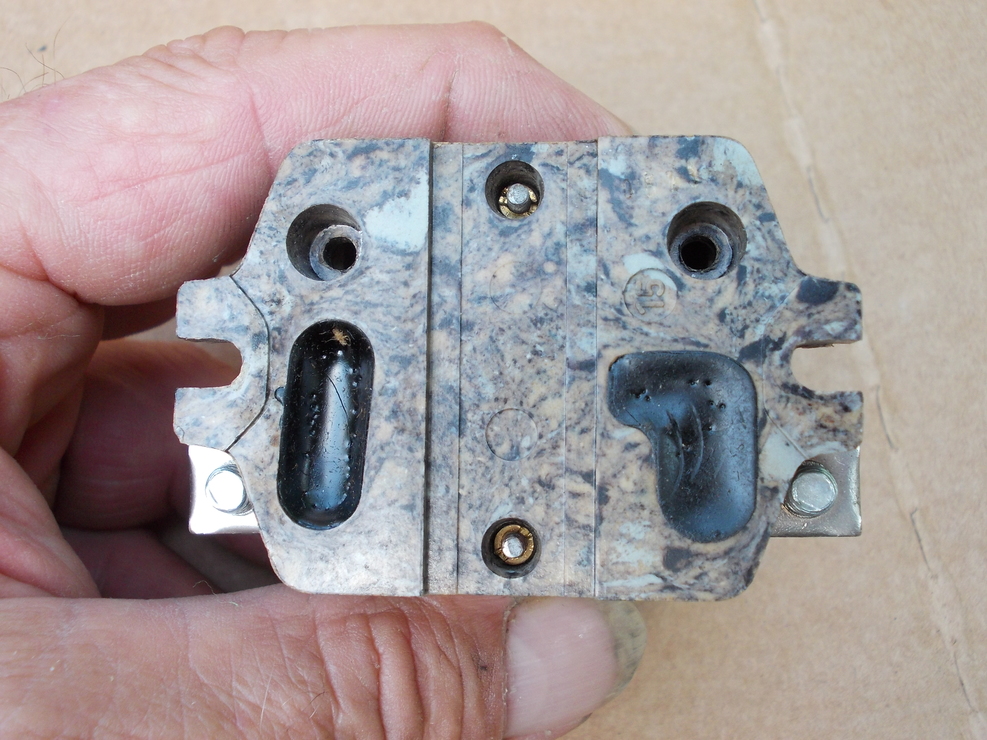

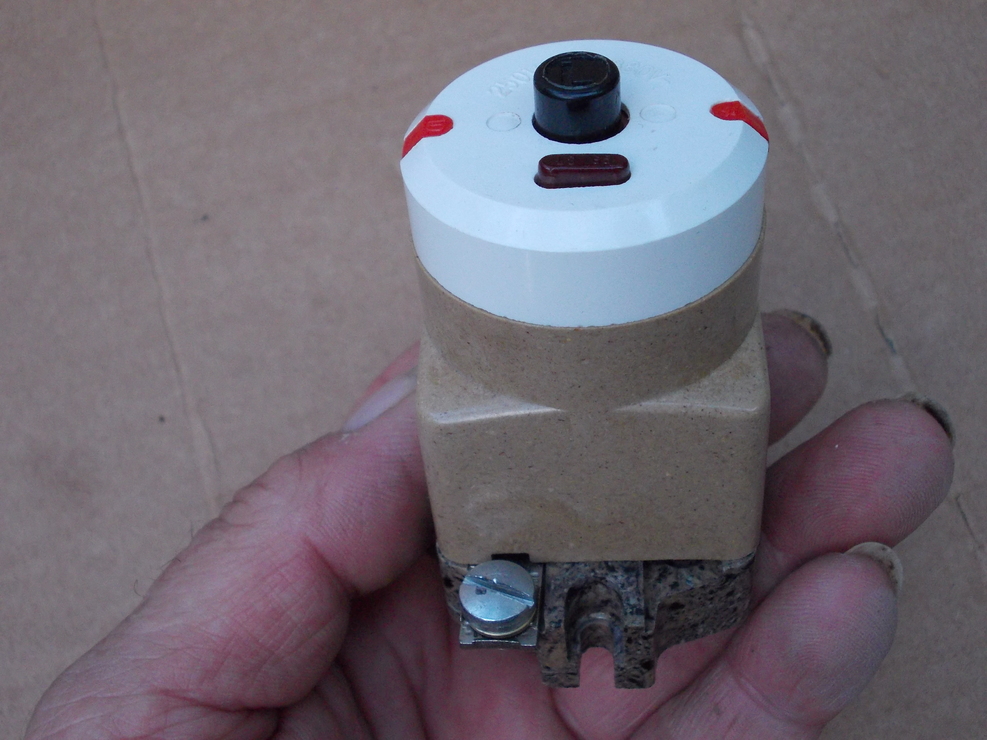

Gondolom, a "színvilág" még sokunknak ismerős lehet.
Igen jellemző volt a gyártóra/korszakra.
Még eddig, nem vitt rá a "lelkiismeret" a boncolására.
Ez így szép ahogy van...egyben.[#vigyor2]



[PSoft]

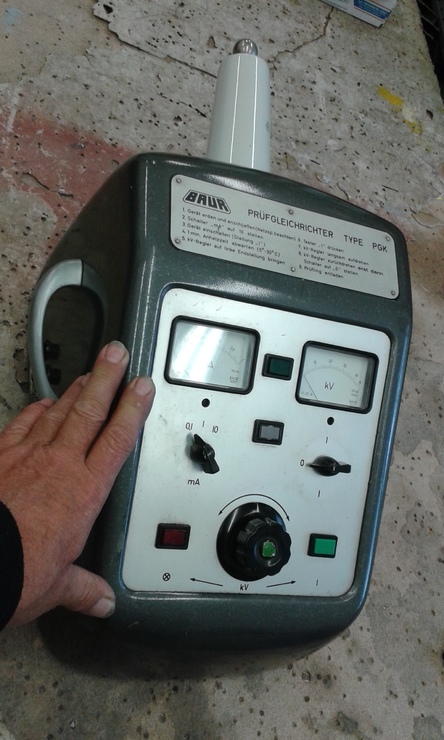

Majd egy hónap eltelte után most jutottam oda, hogy ki kellene már próbálni a készüléket.[#vigyor2]
[#t24p6195#]

Úgy került hozzám, hogy...
-évek óta raktárban volt...nézd át, használni szeretnénk.

Bekapcsolva, semmit nem csinált, csak fent a két műszer közötti zöld jelzőlámpa világított. A kezelőszervekkel, nem tudtam működésre bírni.
Ismét kibontva, kicsit tüzetesebb vizsgálat/mérések következtek.
Két helyen is találtam nekem nemtetszőt, vagy...hibát.

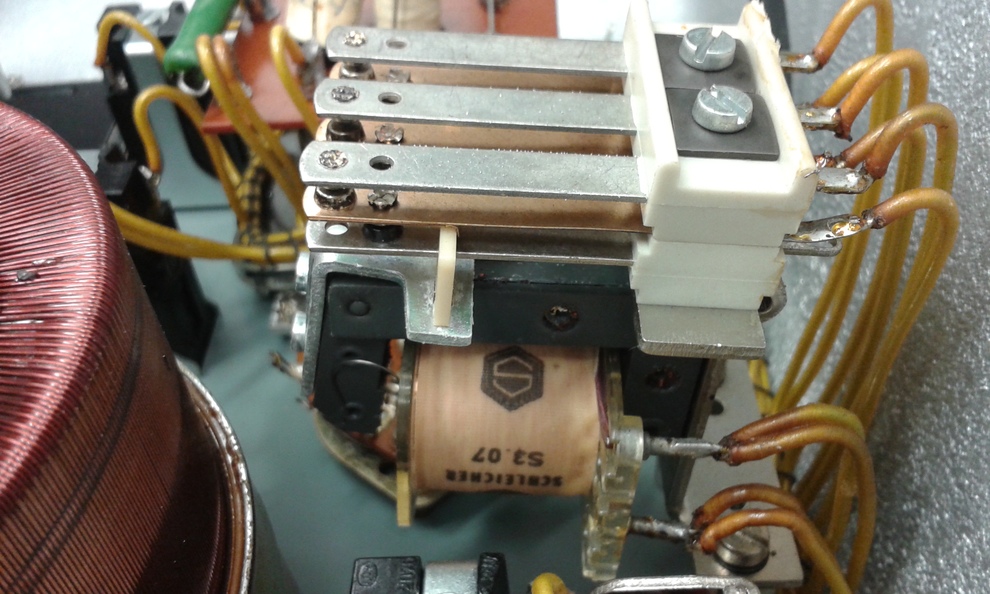

A második képen látható jelfogó az előlapi zöld "I" nyomógomb megnyomásakor kapott ugyan feszültséget, de mechanikusan nem működött.
Szorult a járomvasa, nem tudott meghúzni...
Kis tisztogatás után rendbe is jött.

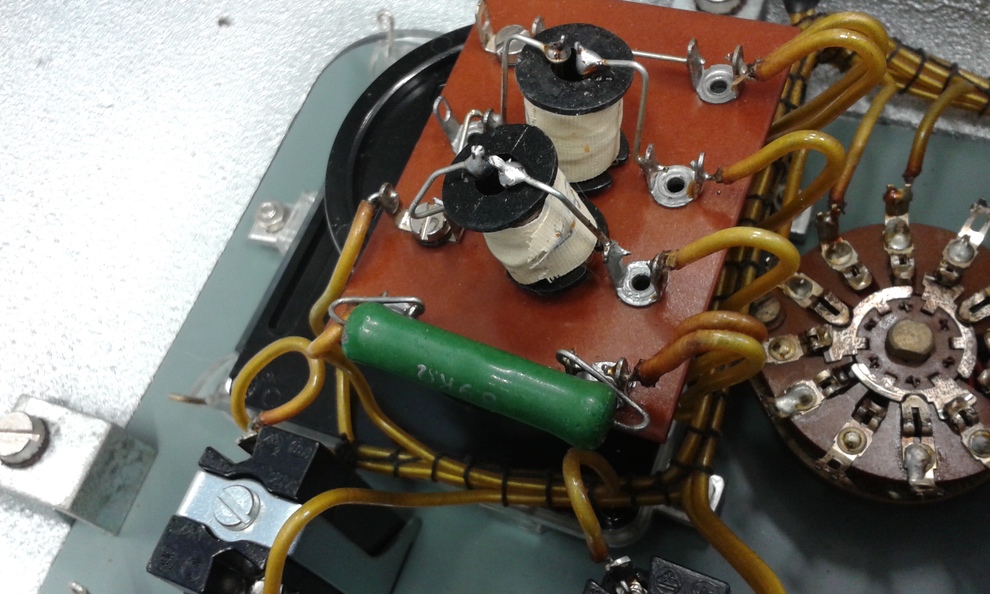

A harmadik képen jobbra látható Yackley -mA választó- kapcsoló érintkezői igencsak oxidosak voltak, jó nagy,és erősen ingadozó átmeneti ellenállásokkal.
Ő is kapott egy kis tisztogatást, aminek hatására, jelentősen javult az állapota.

Mindezek után, összerakás, bekapcsolás...működik a készülék![#eljen]



[PSoft]

...

[RJancsi]

Ha a golyóbist bekened valami csábító szagú dologgal akár elektromos légyfogónak is jó! [#nyes]

[PSoft]

Még egy apró visszatérés a nagyfesz generátorhoz...

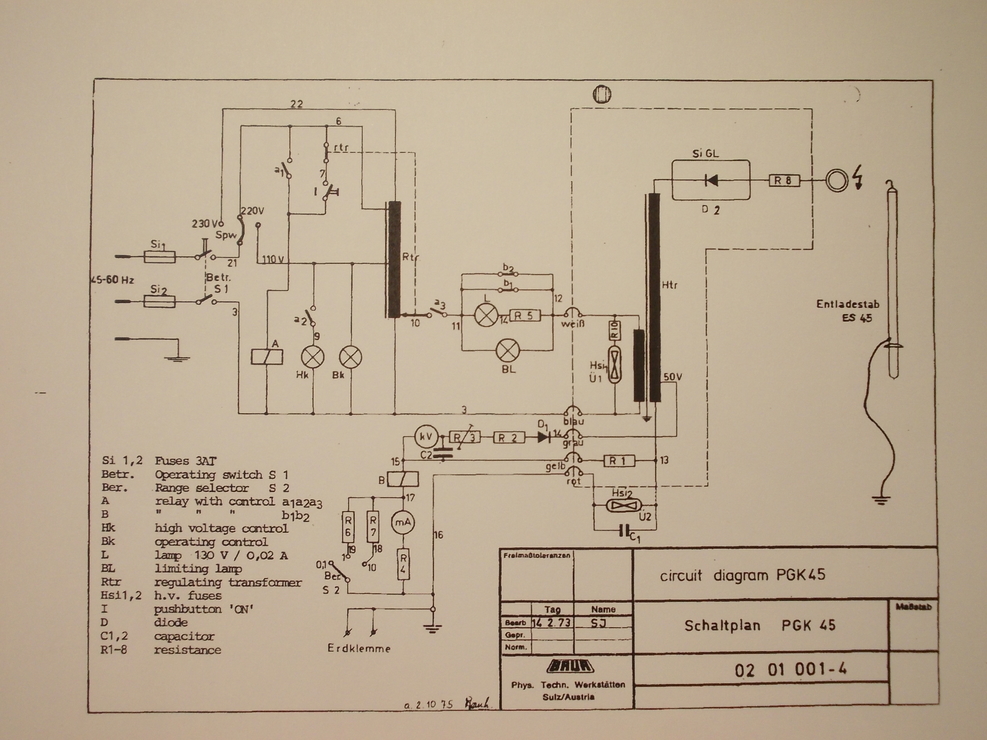

Korábban egyik fórumtársunkkal beszélgetve, több kérdés is felmerült, többek között a kapcsolása is.

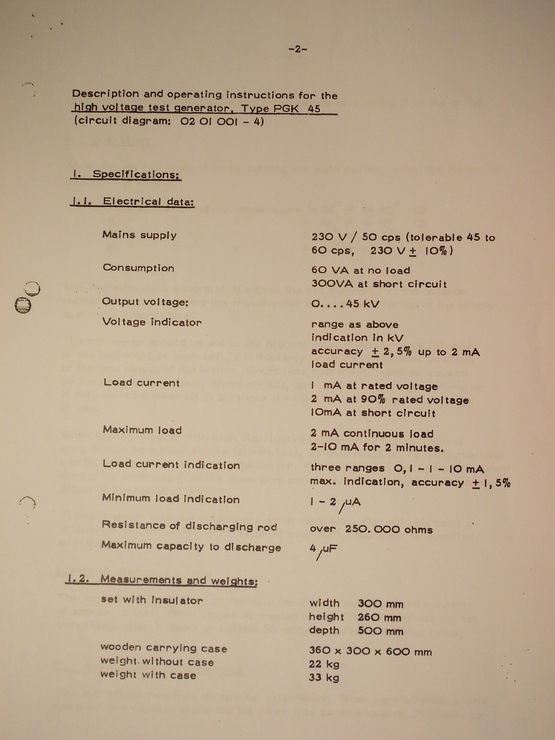

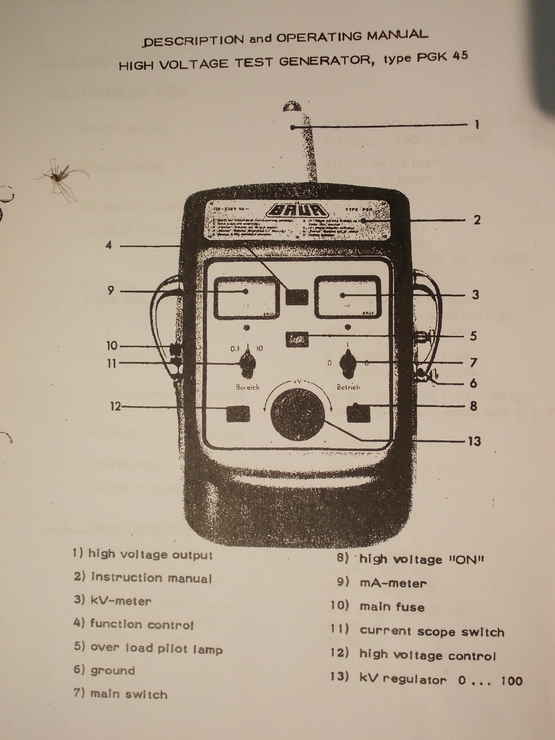

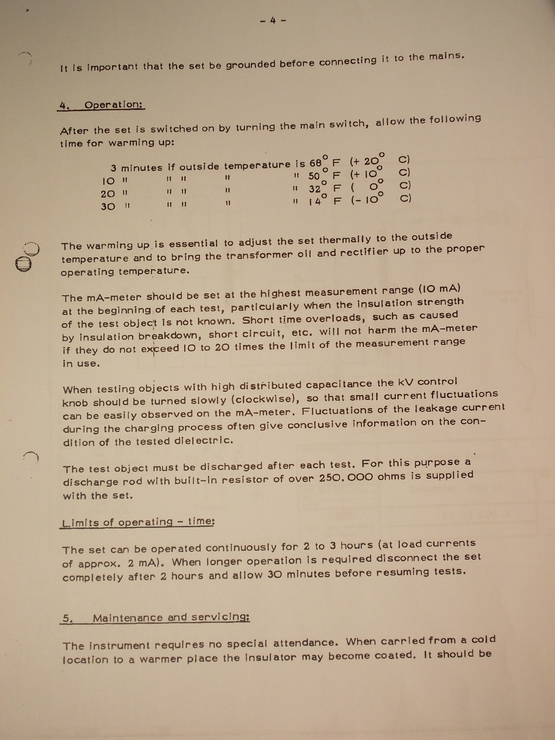

Azóta...megtaláltam a kivonatos gépkönyvét...



[PSoft]

[#66@svejk]  -nek, az elektronika topik...
[#t47p22012#]-hoz.

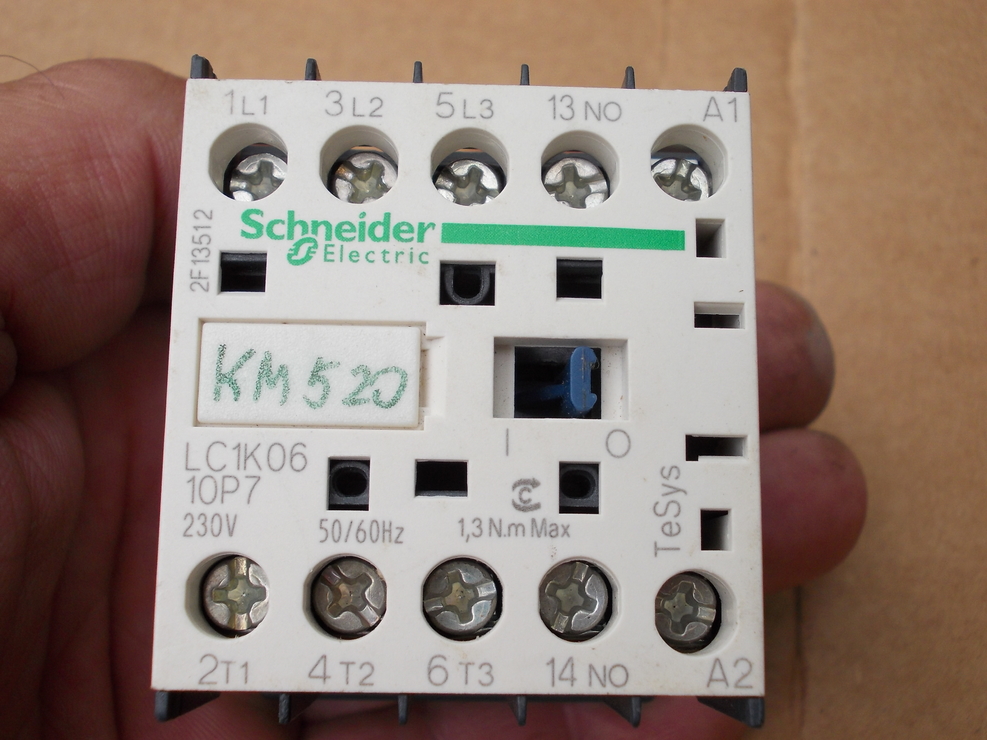

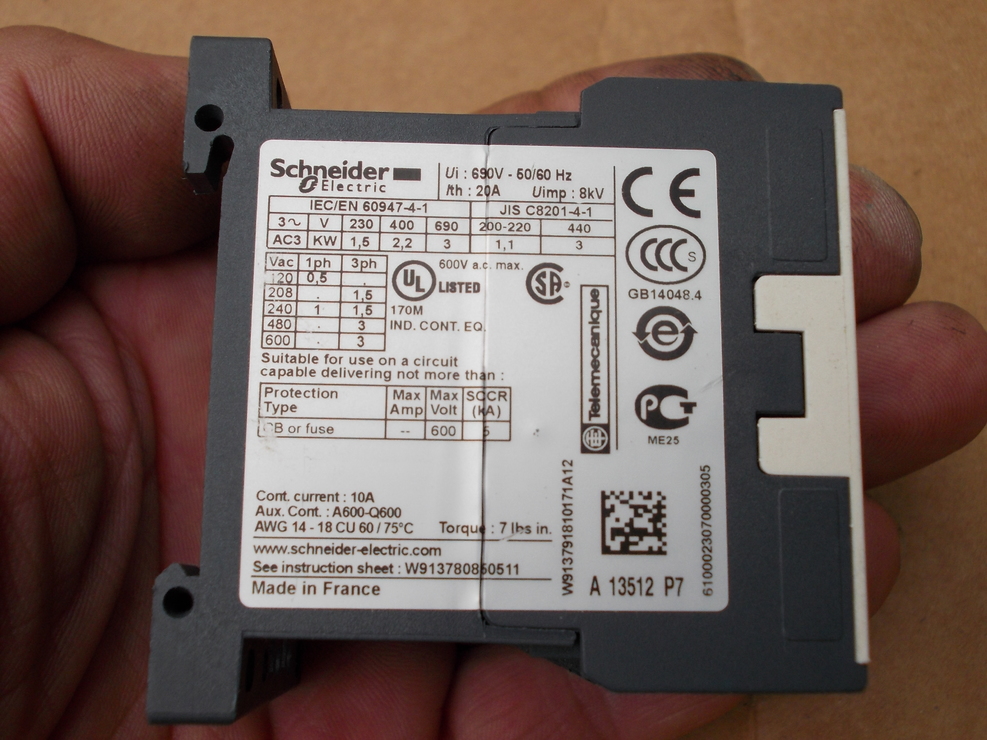

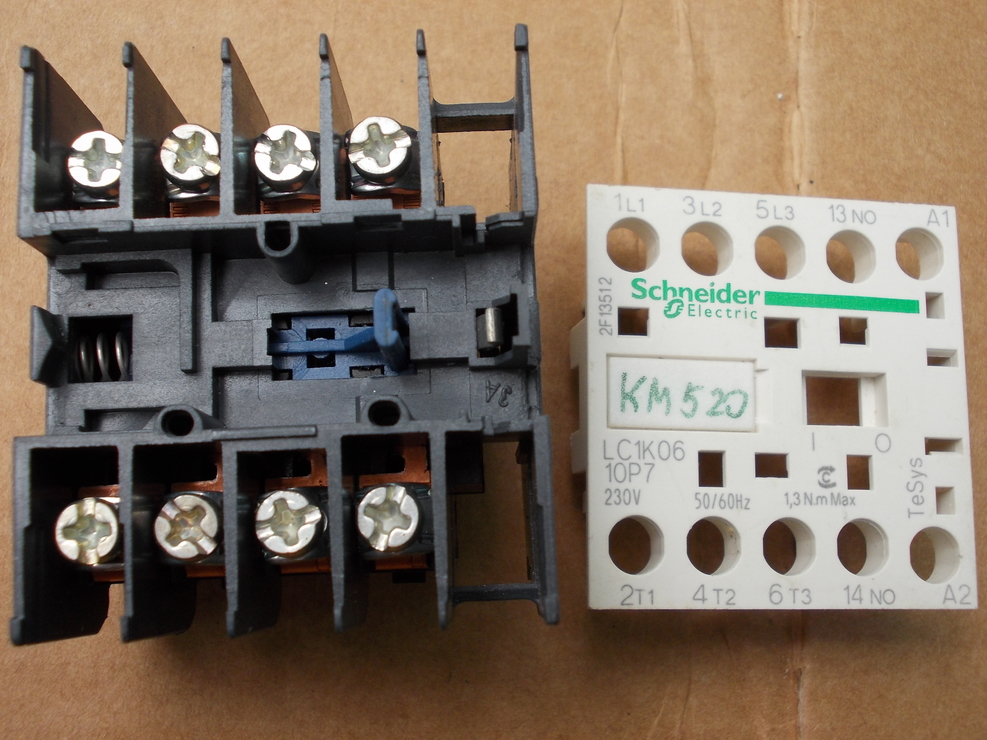

Nos, egy Schneider LC1K06-10P7 kontaktor "lelkivilága", kicsit közelebbről.[#kacsint]



[svejk]

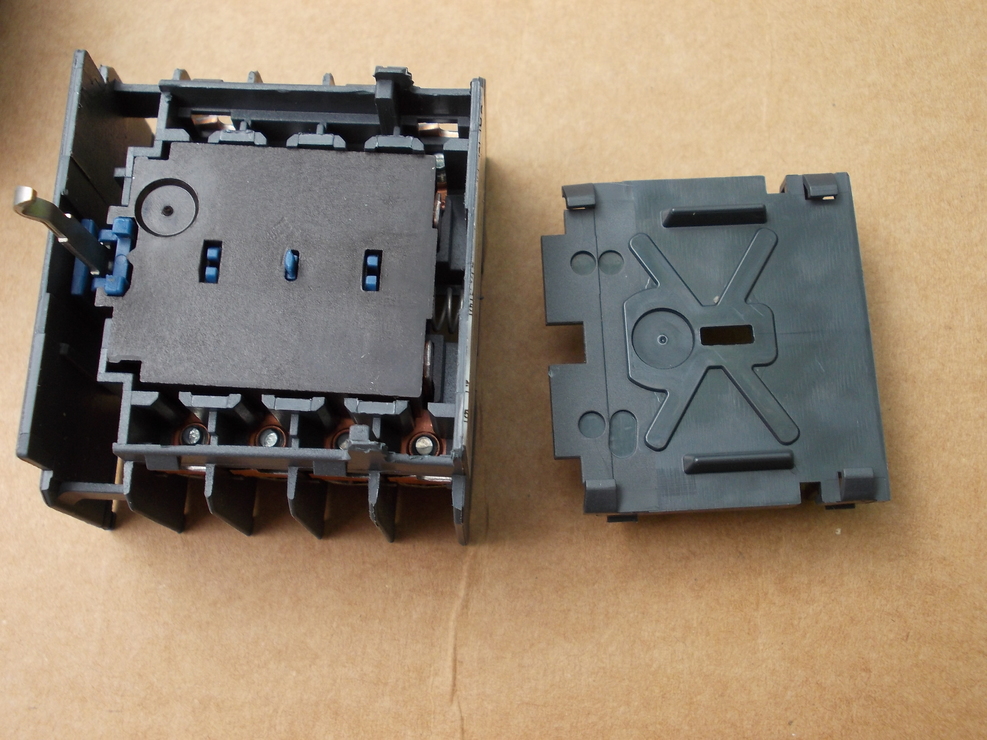

No és mi lesz az utolsó képen a fedél leemelésével?
Ott látszik a lényeg!

Ferinek meg mondjad, hogy azonnal szolgáltasson vissza abból az ABB-ből egyet.

[PSoft]

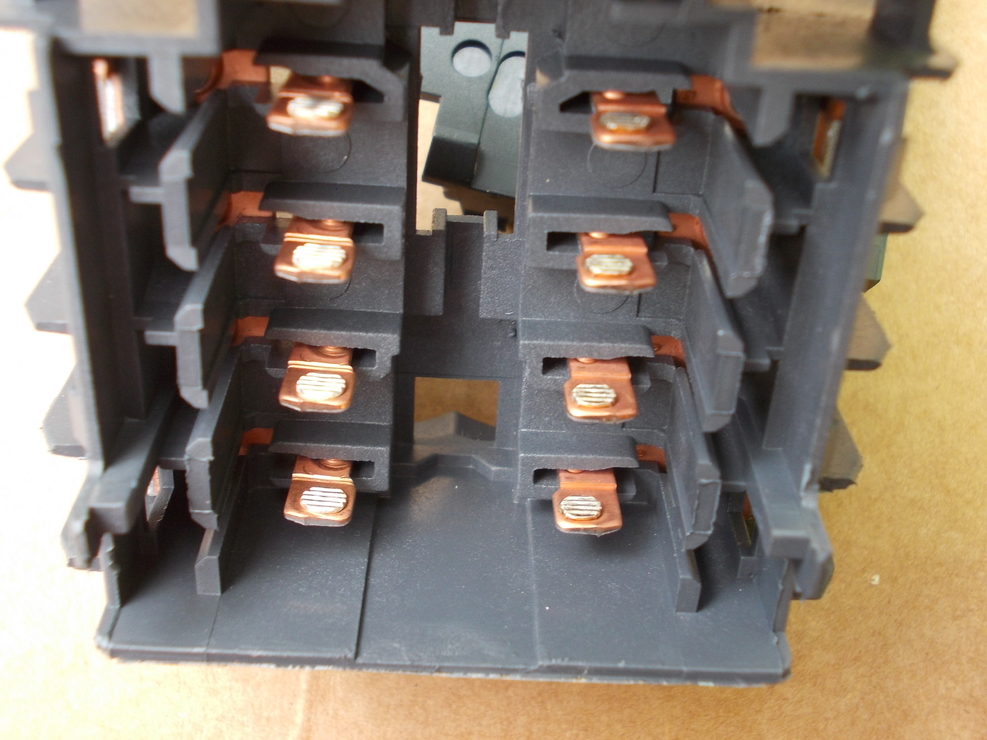

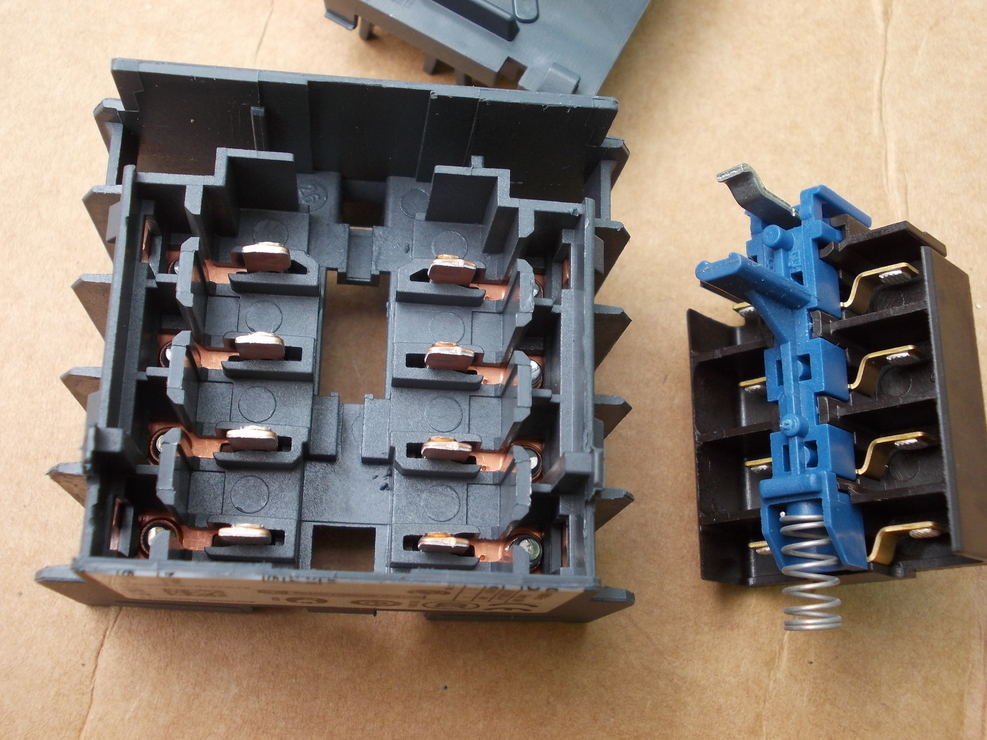

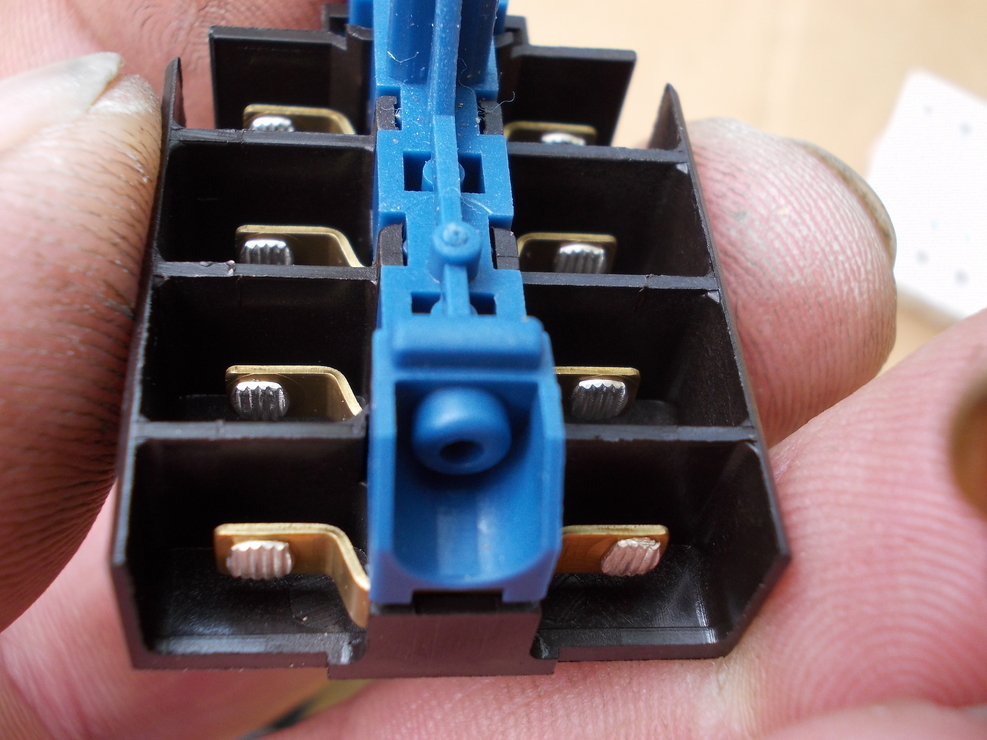

Az érintkezők környéke...

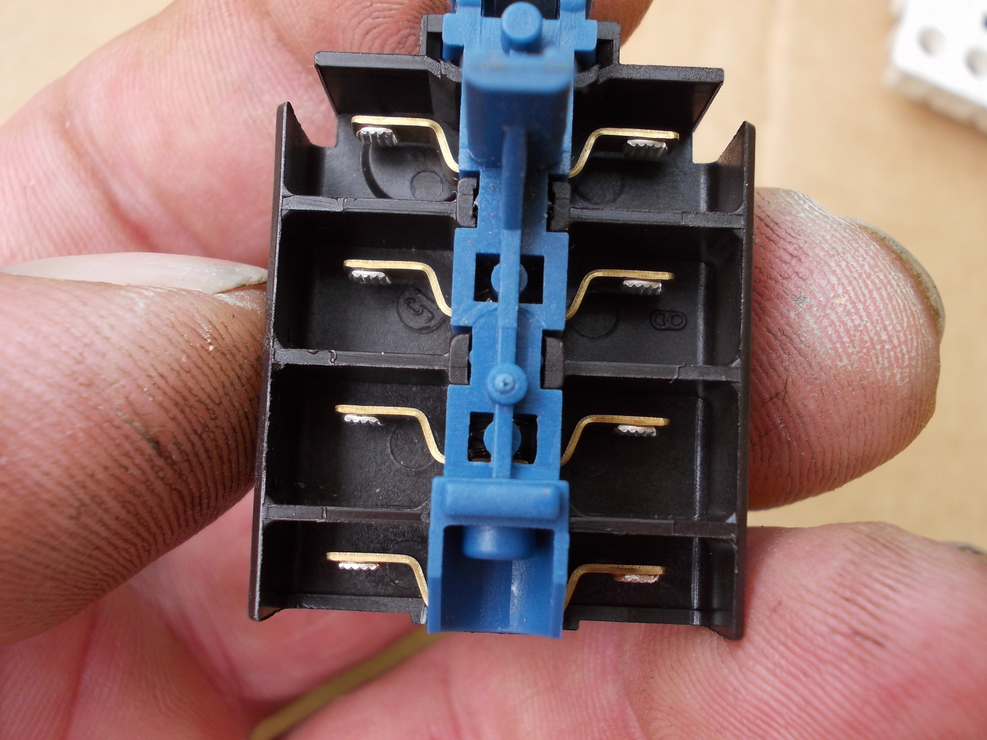

Jól látható az érintkezők zárt kamrás szeparálása,és a jócskán megnövelt kúszóáram utak.



[PSoft]

Nyugiiii!...[#kacsint]

[svejk]

Így már oké, köszi!

Tényleg elég jól meg van csinálva.

No majd ehhez képest viszonyíthatunk a kétpólusú kismegszakítónál levő megoldásokhoz.

[PSoft]

Még két kép...
A "bénázós" topik apropójához.
[#t200p42102#]

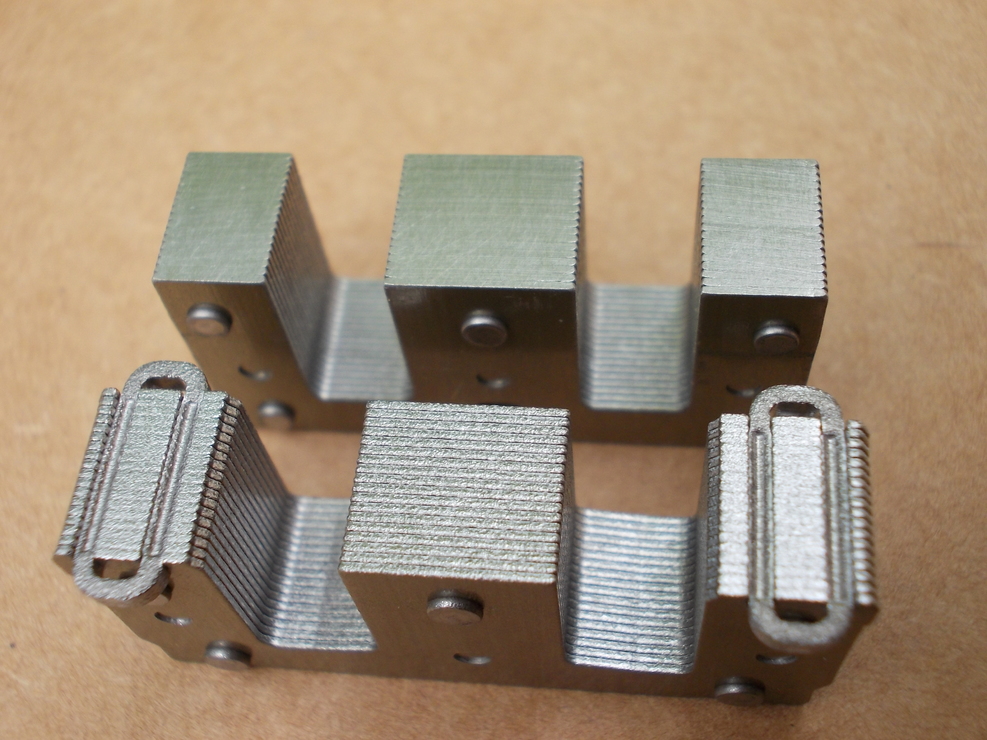

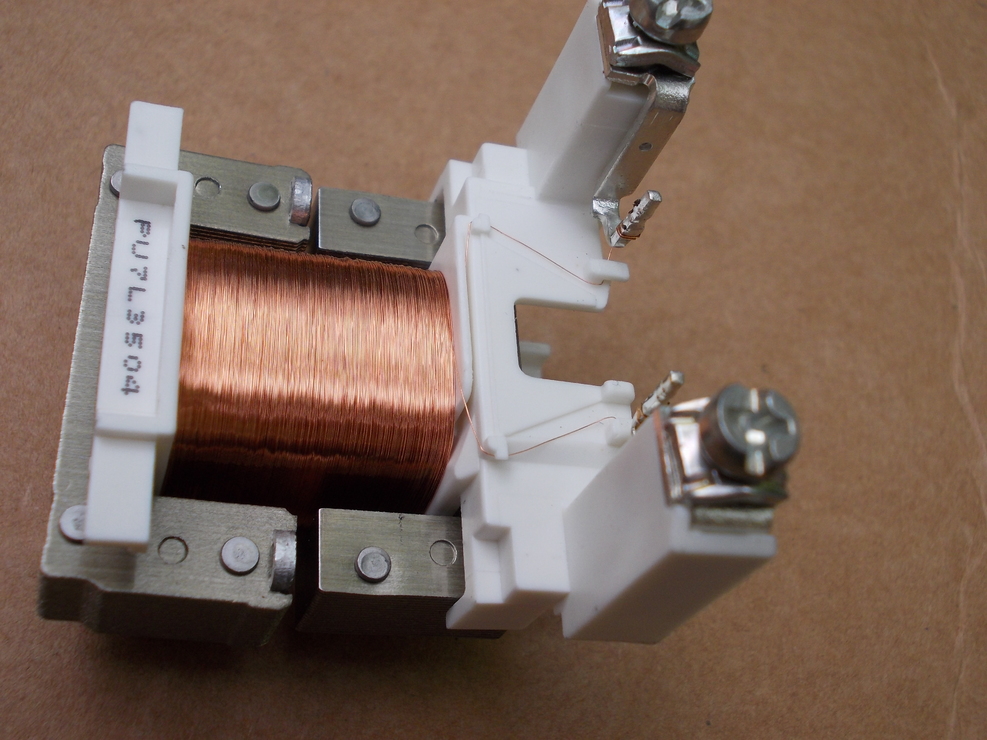

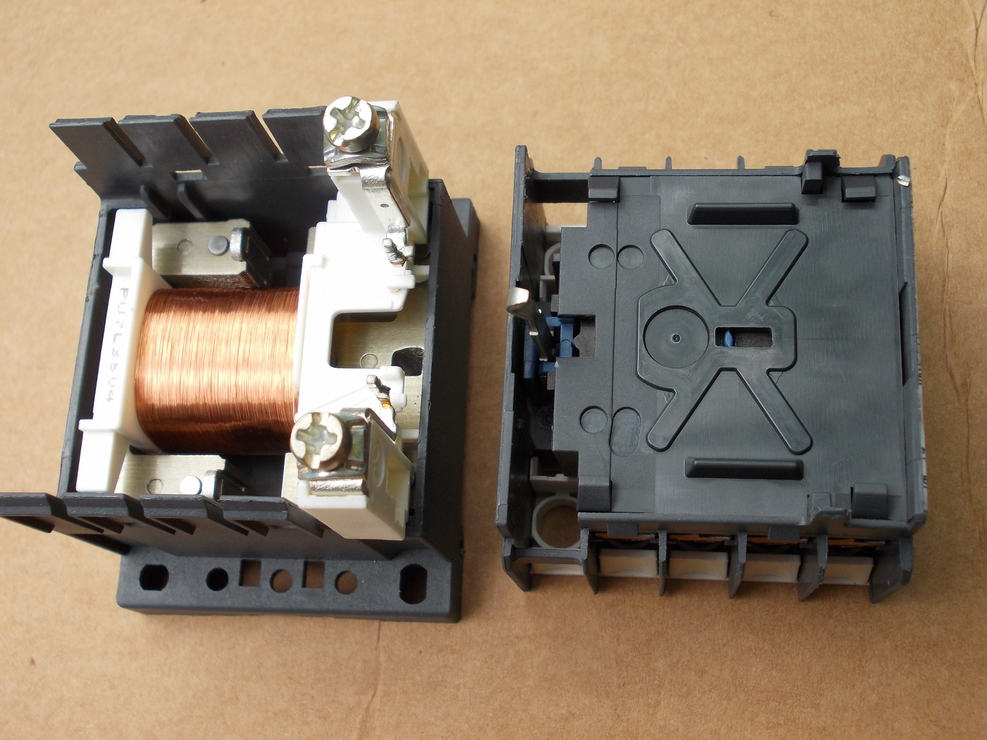

A tekercs,és a vasmag környéke, az induktív gyűrűkkel.



[svejk]

S jól látszik -amit írtam anno-, hogy csak a vasmag keresztmetszetének a fele van "begyűrűzve", azaz késleltetve.

[PSoft]

Most nyúlj be a fiókodba, vegyél elő egy valamilyen hasonló jelfogót, -ha már szóba hoztam az elektronika topikban- mint itt is van.
[#t19p106848#]

Még szét se kell szedned, csak kukucskálj be a polikarbonát sapkája alá.[#kacsint]

[svejk]

Jól van no!
Relét én sem használok kevert feszültségre a kis kontaktort meg én hoztam fel, de legalább abban már biztosa(bba)k lehetünk.

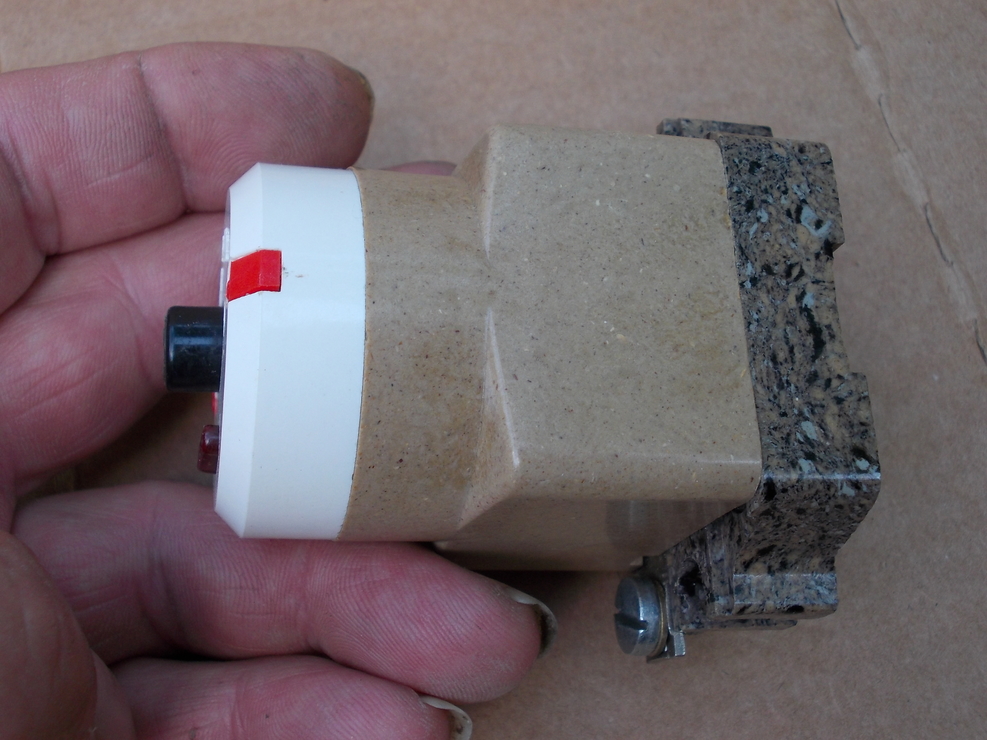

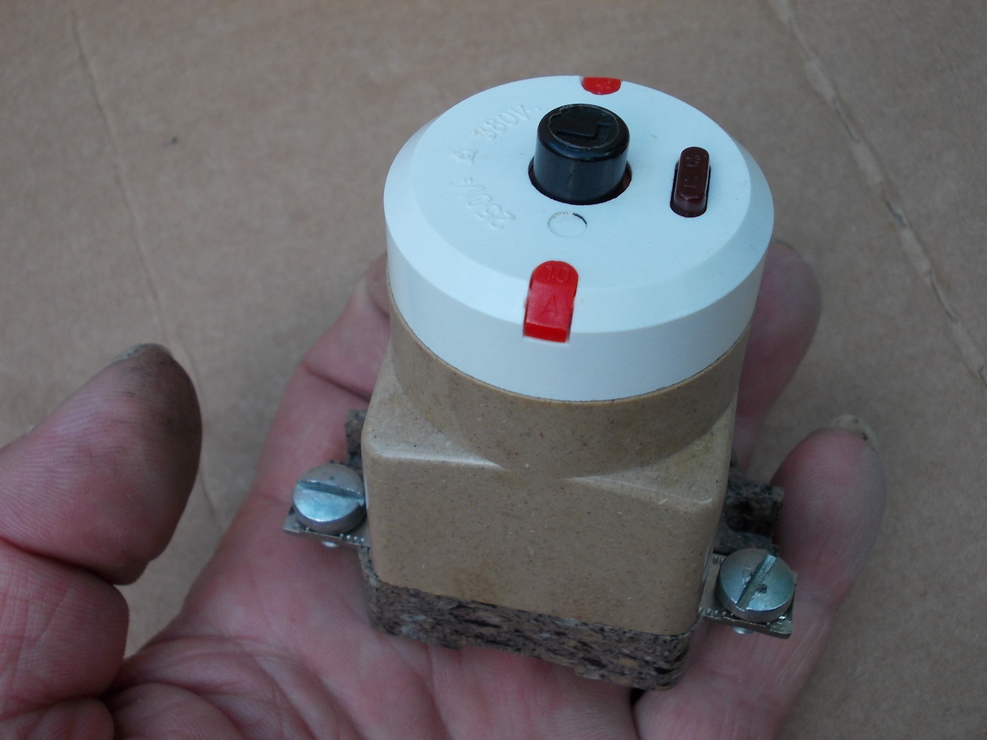

Ezek után főleg kíváncsi leszek annak a fránya 1 modulos 2 pólusúnak a belsejére.

[szf]

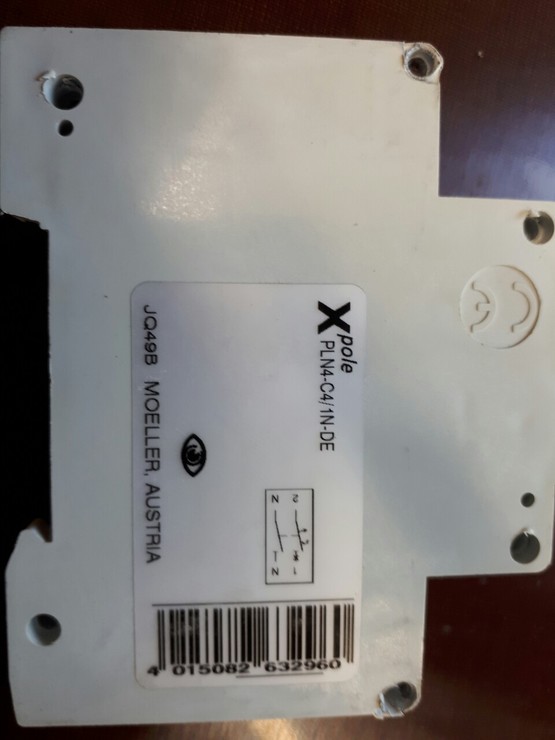

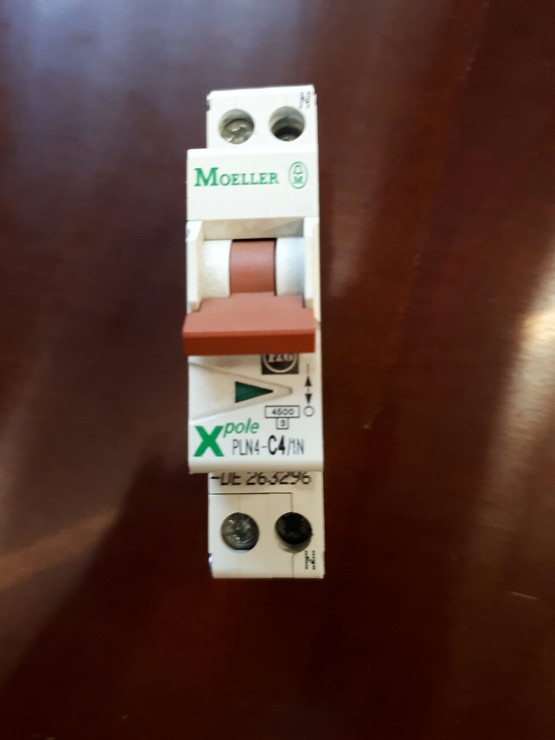

Ez a típus megfelelő?
Elmentem vettem egyet...
