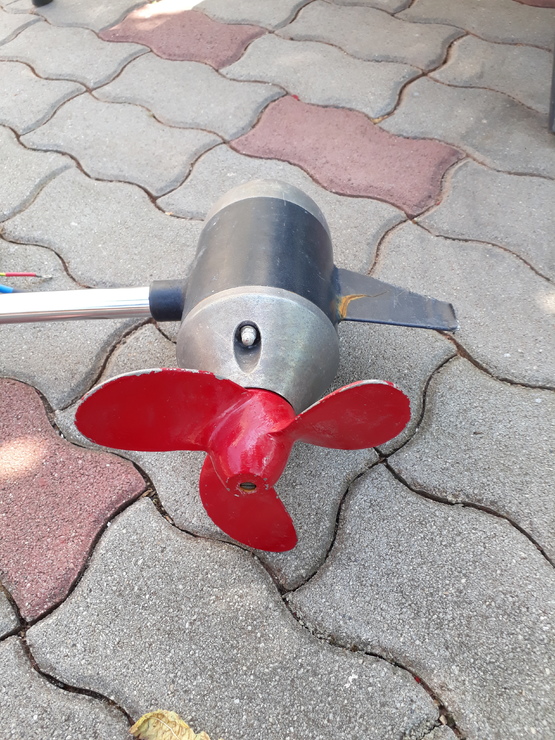

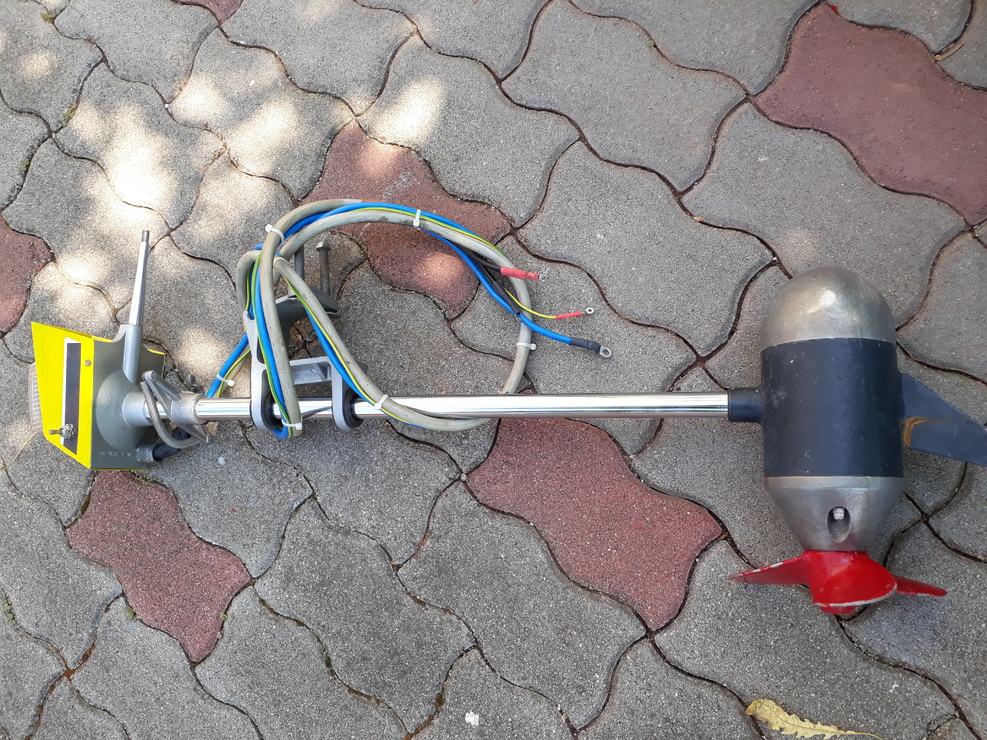

No, akkor egy "vizes" érdekesség,  30-40 éves csónakmotor, ami alig üzemelt egy-két órát.

Eredete nem százas, de valószínűleg NDK gyártmány.
Tolóereje kb. 9 kp.

Sorba kötött forgó és állórész tekercsek, az érdekesség pedig, hogy két fokozatú, ami 2 illetve 4 állórész tekercs gerjesztésével változtatható.

12V-ról 20A-t fogyaszt max. fokozaton, egy könnyű csónakot szépen elvisz.

Én mondjuk azt nem tudom, hogy miért 90 fokra vannak a kefék benne, de valaki biztosan elmondja az okát.

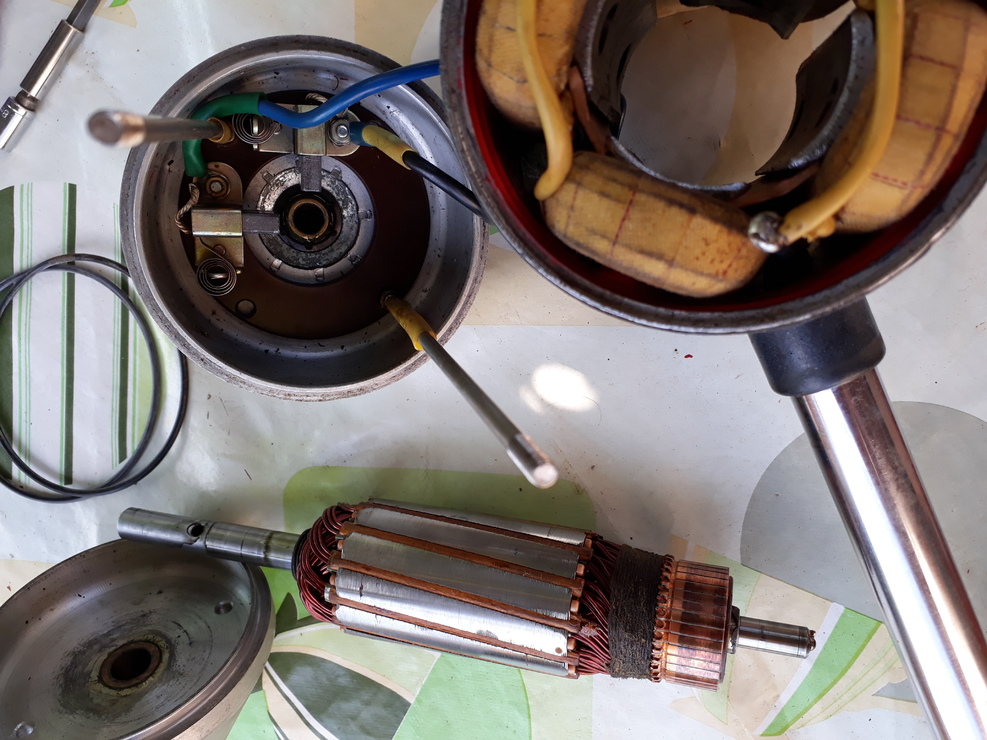

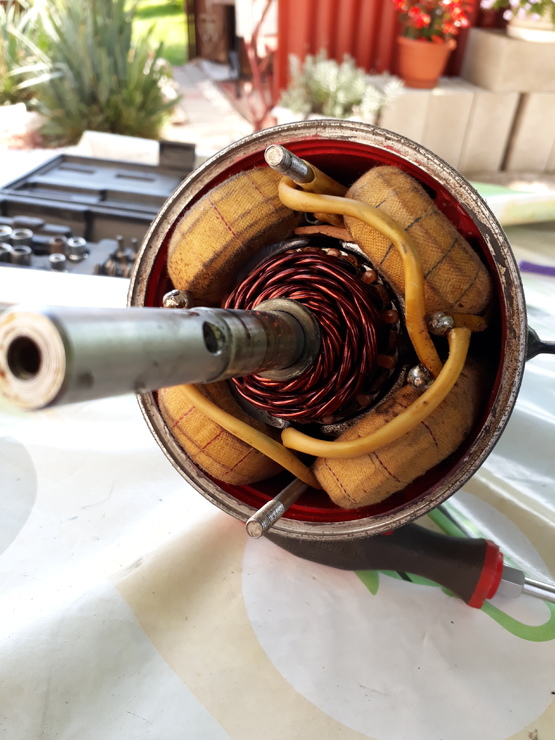

Akkor nézzük belülről.



[nw6j7czph]

Szia.
Írtam a freemailos címedre.
Tamás

[Szalai György]

Tanulságos így visszalátni, hogy a mai meghajtásokon menyit javított a számítógépes tervezés.

Optimalizált lapát, jobb hatékonyság, kicsi kavitáció, nagyobb terhelhetőség.
Ha ehhez még az állandómágneses motor értékeit is hozzáveszem. . .

[zozo]

Igen, nagy a különbség.

Ez a motor a nagy és nehéz csónakomat max. 3,5 km/h-val "repítette", 20 A áramfelvétel mellett.

A digi vezérlésű (egyébként amerikai fejlesztésű) motorom 3,5 km/h sebesség mellett ennek a 2/3-át fogyasztja.

[PSoft]

A 4. tengely forgató mechanika és Harmonic Drive topikból áthozva...

[#t11p1336#]

Nos...megtaláltam amit kerestem, de lehet ez mégsem az a típus, mint amiről @Szalai kolléga, és Tamás beszélt.[#nemtudom]
A hozzá tartozó DC(vagy inkább univerzális) motor most valamiért ...nem került elő.



[vadember]

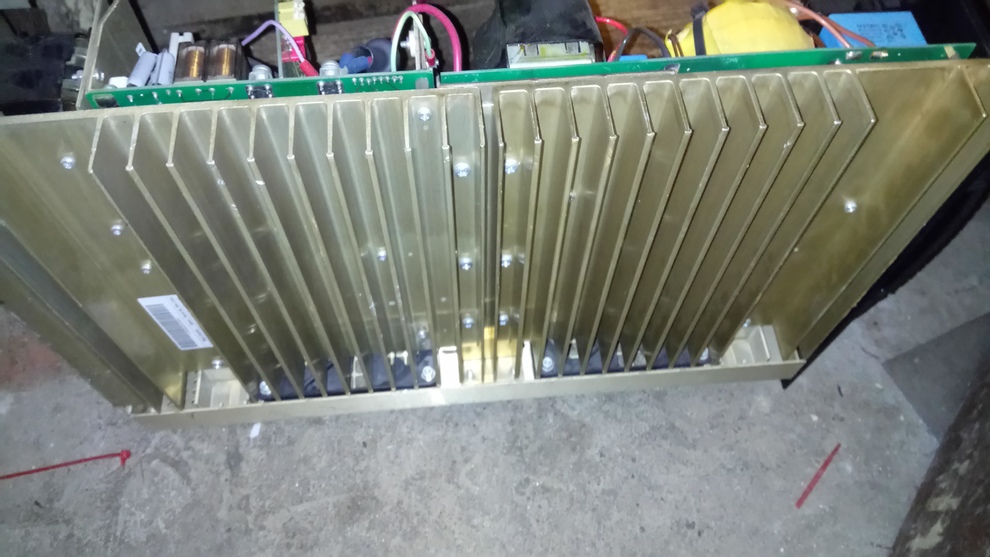

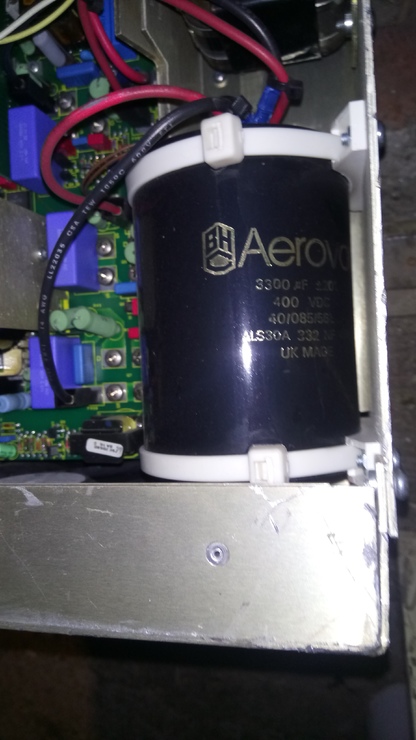

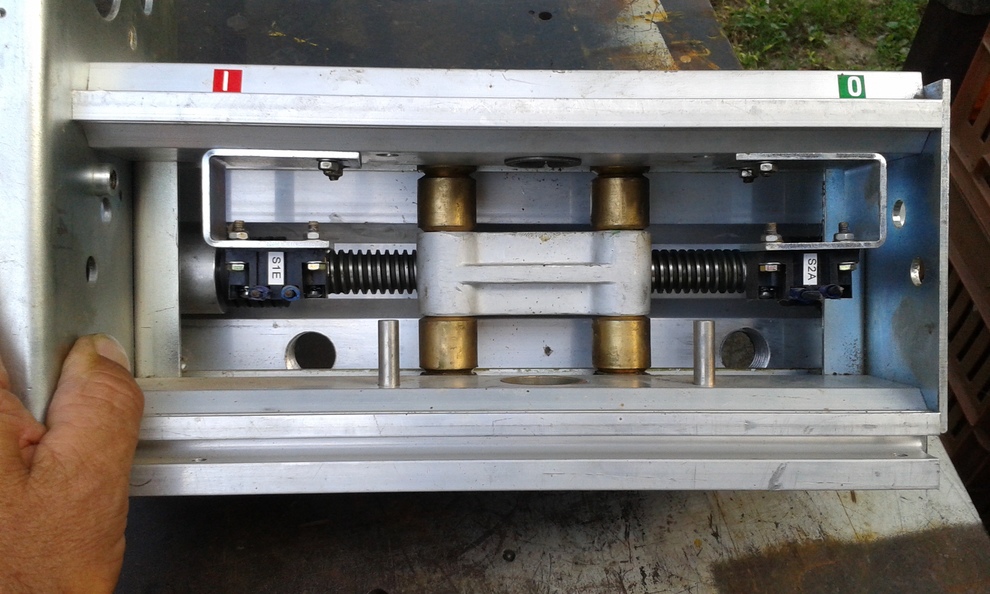

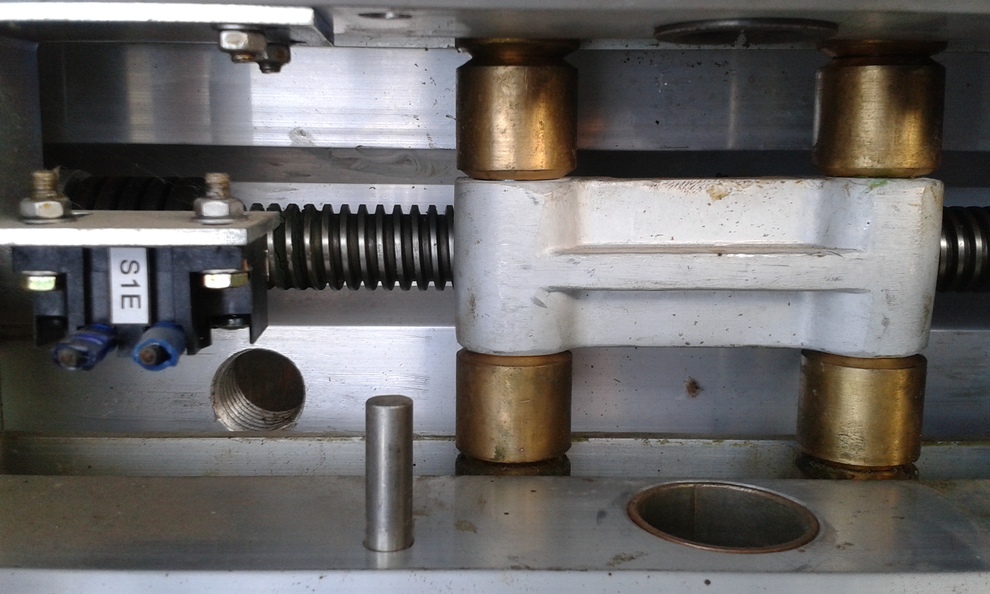

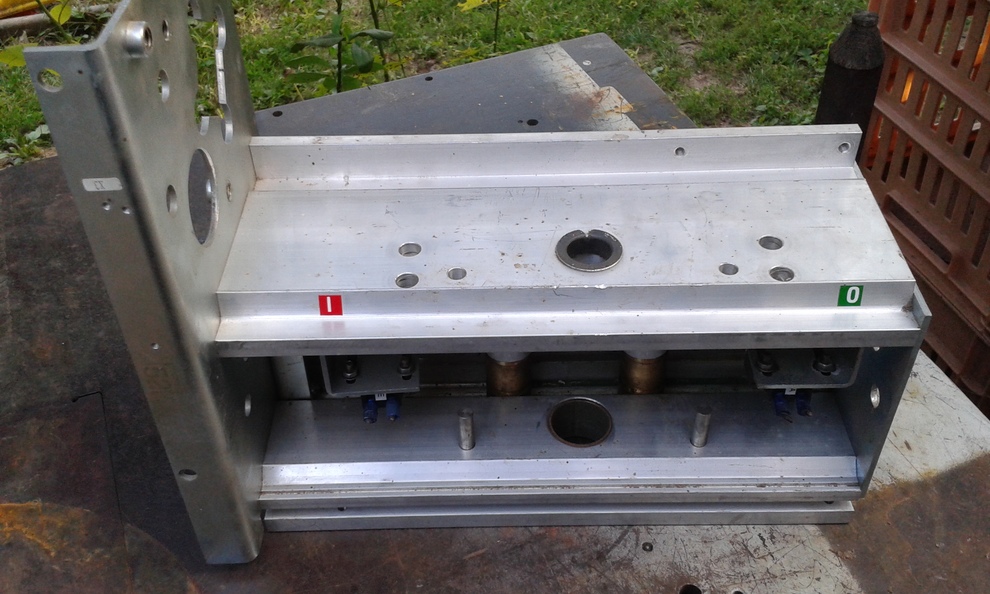

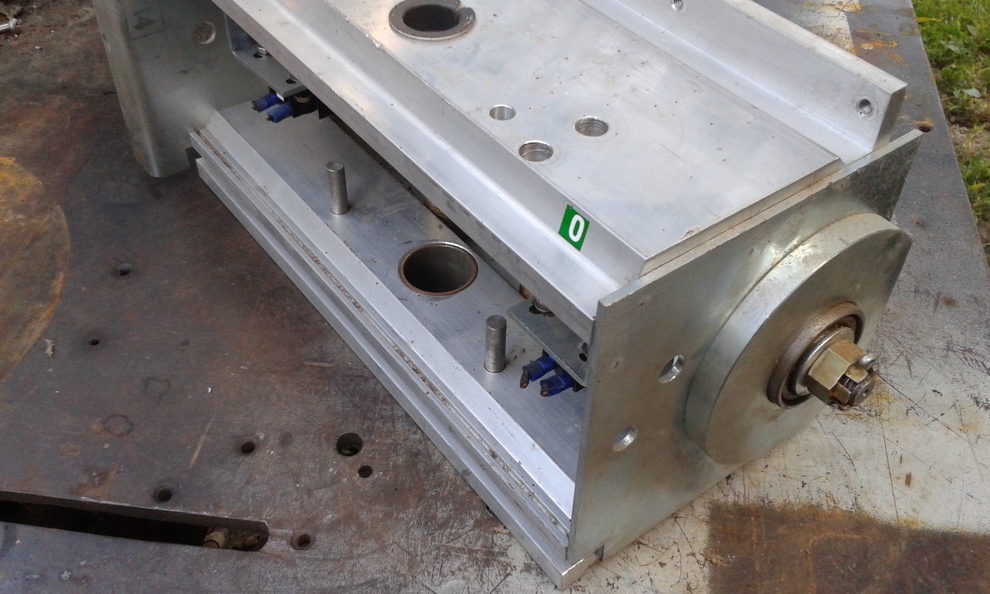

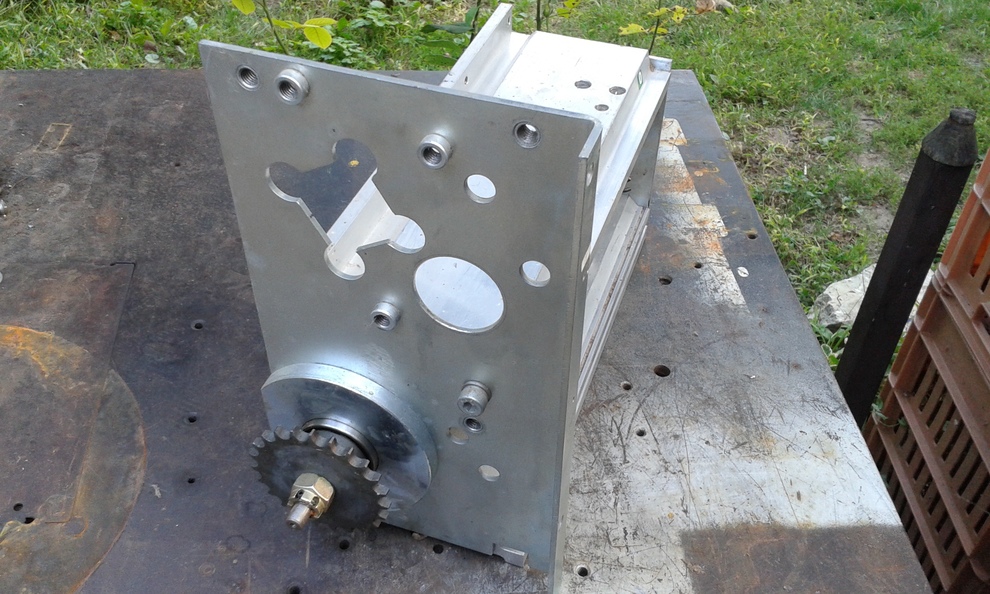

Ez nem megszakító, hanem szakaszoló hajtás.

[jani300]

Ha már ennyi szó volt róla, megmutatom. Talán most jobbak lesznek a képek



[iadbesaa]

Szerintem a 90 fokos kefetartó elhelyezés egyrészt abból adódik, hogy a kommutátor bandázs alatt 180 fokos átkötések vannak, így két kefetartót meg lehet spórolni, másrészt fölösleges lenne négy darab. Önindító motorokban is találkoztam ilyen megoldással.

[iadbesaa]

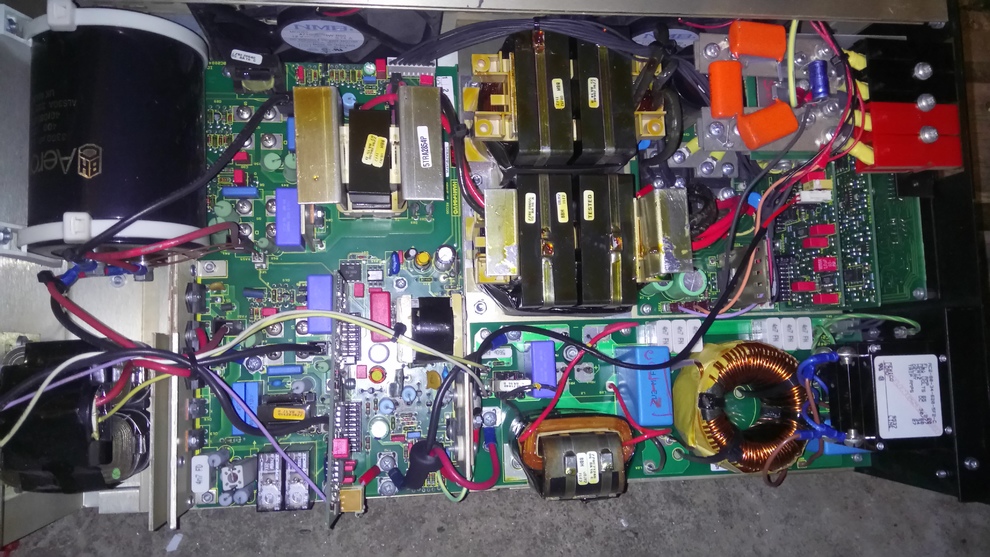

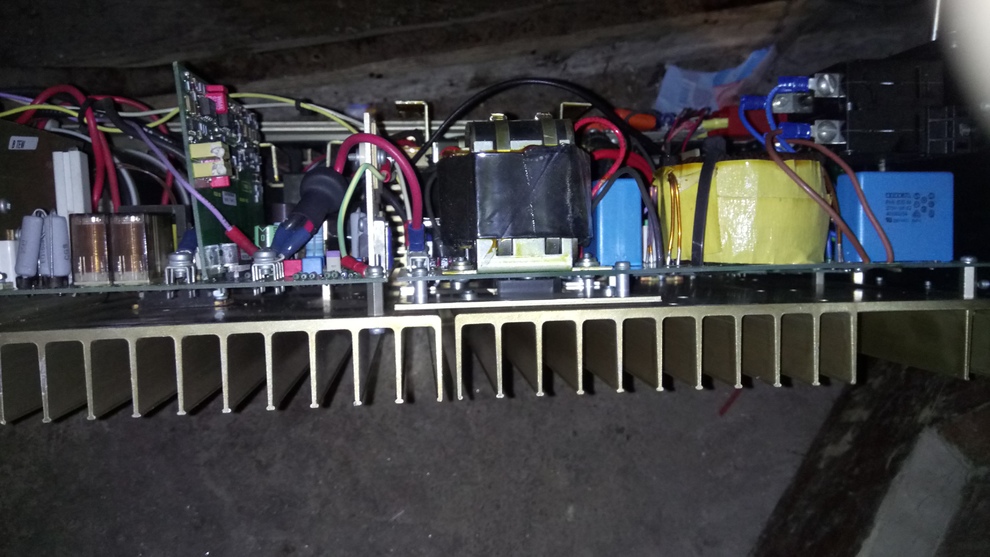

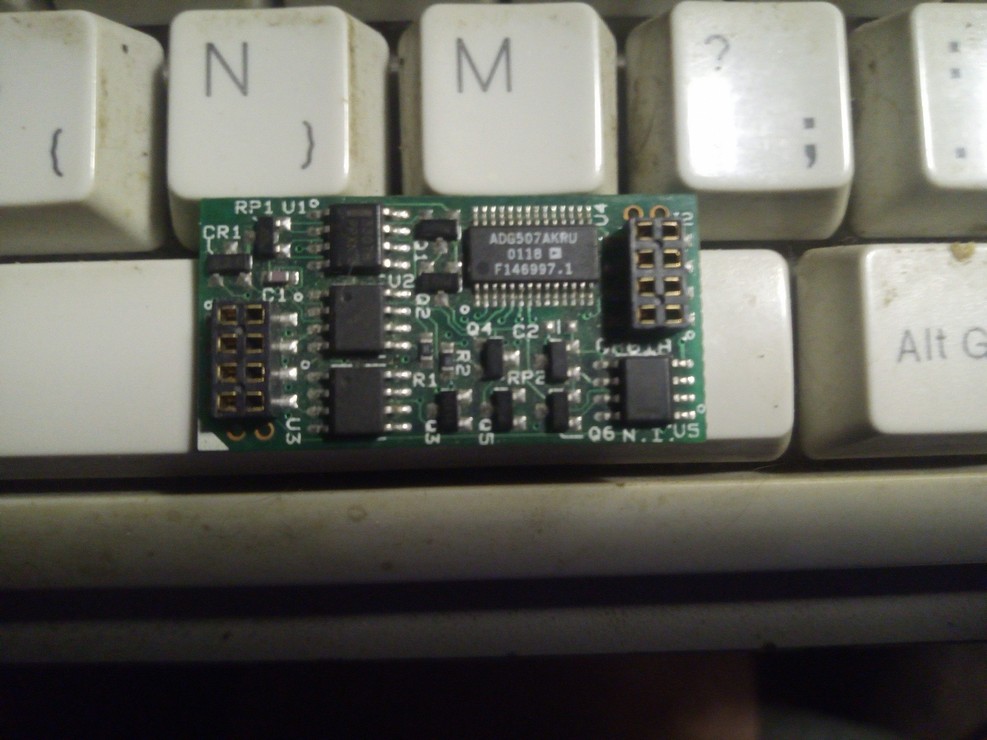

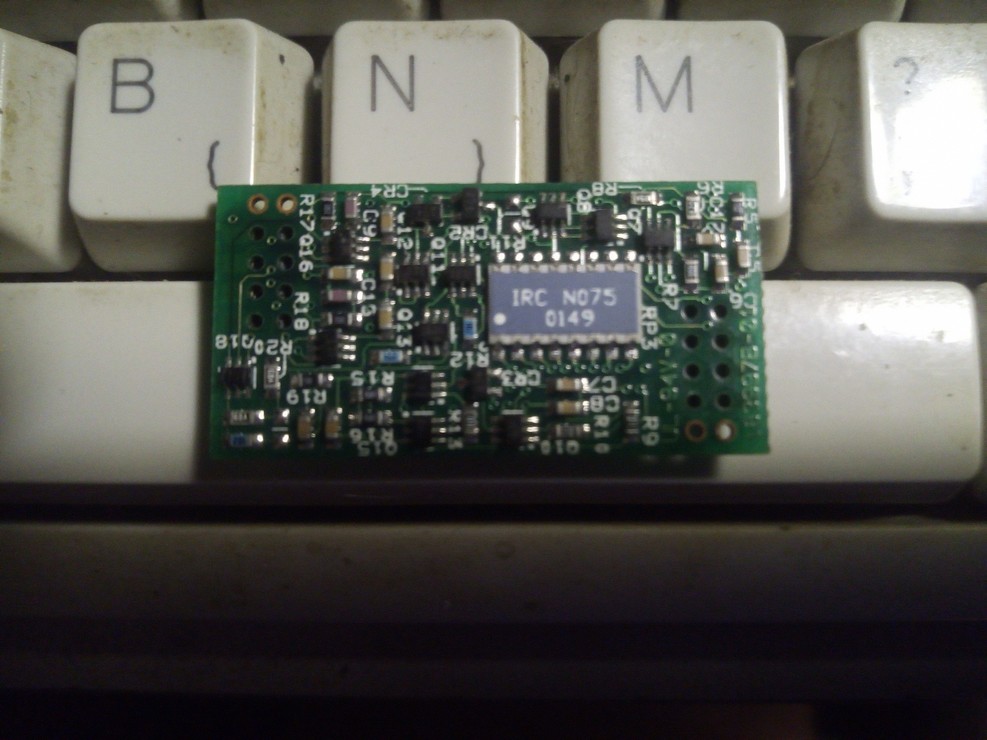

A belező panelek között találtam a képeken látható 37mm X 19mm méretű SMD áramkört. Hibátlannak tűnik, nem tudom, mi lehet. Szeretném beazonosítani. Tudna valaki segíteni? Előre is köszönöm!



[Rabb Ferenc]

Az 90 fokos kefetartó elhelyezés a négy pólusú állórész következménye. Az egymástól villamosan (mágnesesen) 180 fokra lévő É-D pólusok mechanikailag 90 fokra vannak egymástól.

Ezért a semleges mezőbe elhelyezendő kefék is ennyire kell, hogy legyenek. A motor teljesítménye (áramfelvétele) pedig bizonyára nem indokolja a négy kefés táplálást.

[Kelepeisz Lajos]

Szép estét!

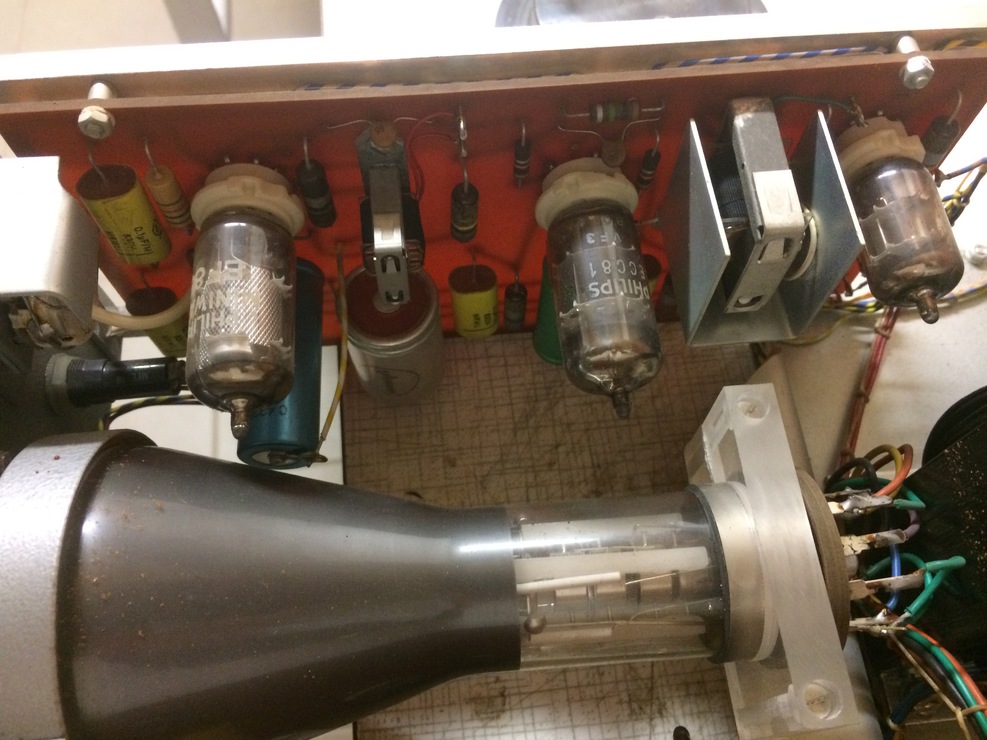

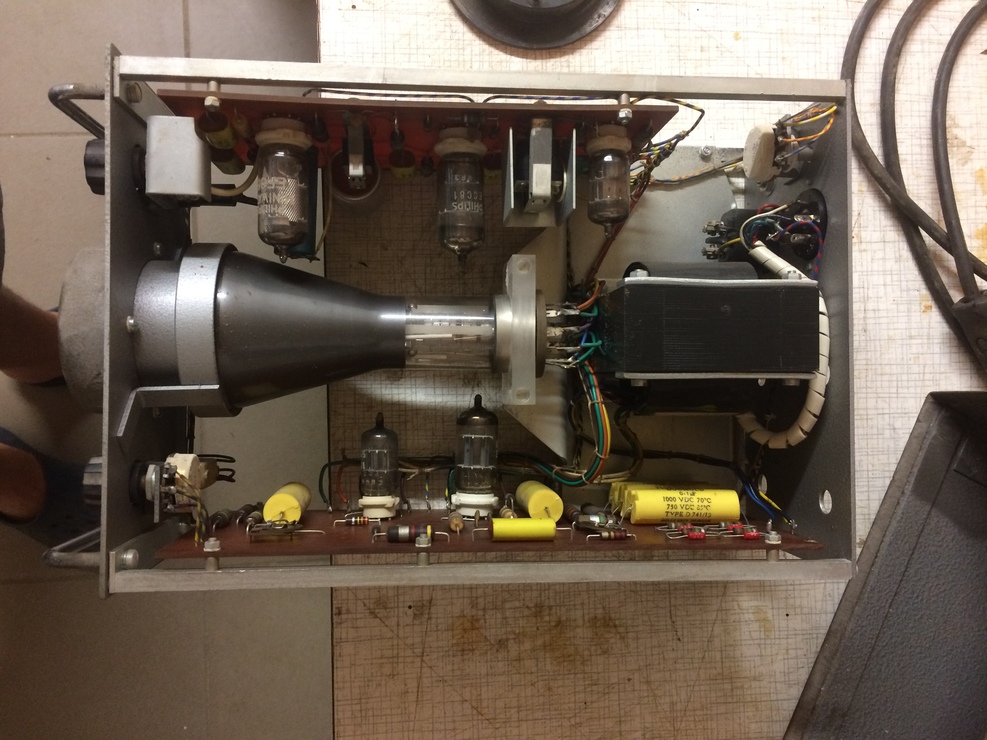

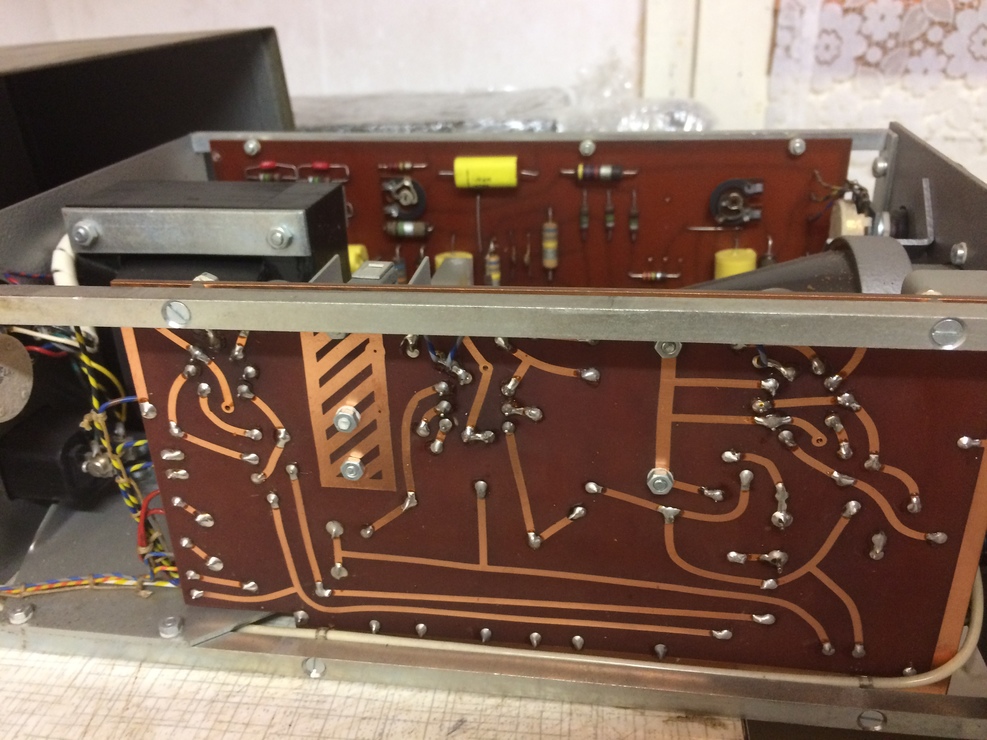

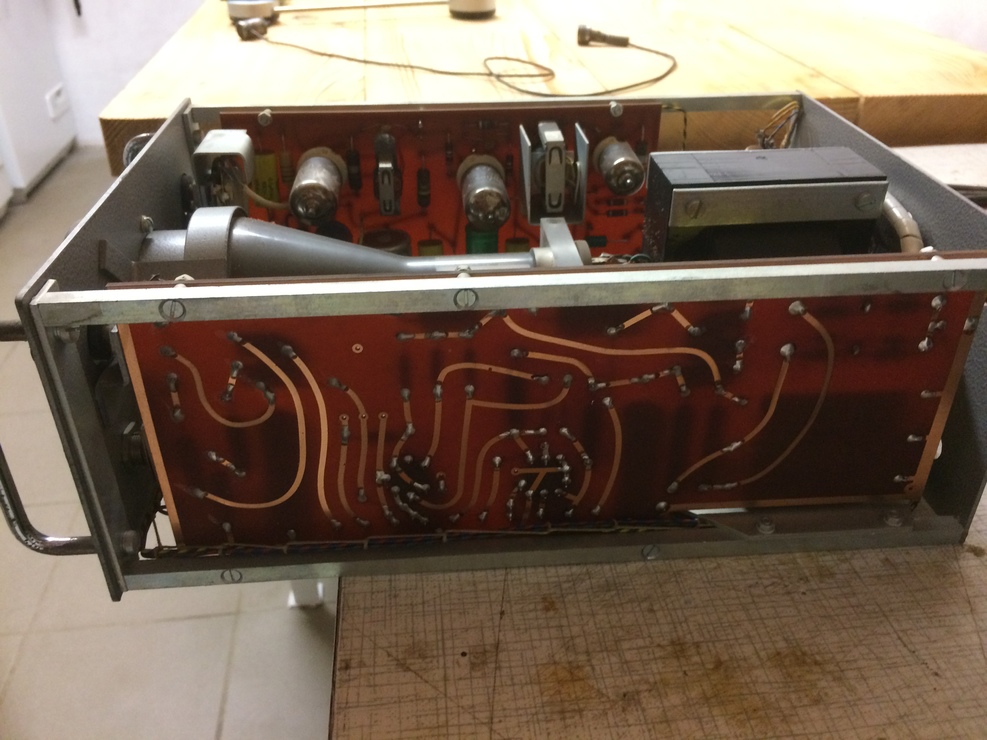

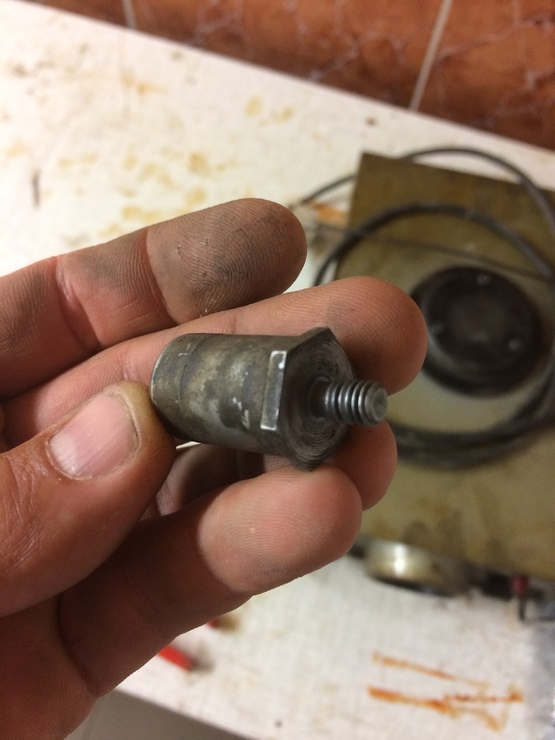

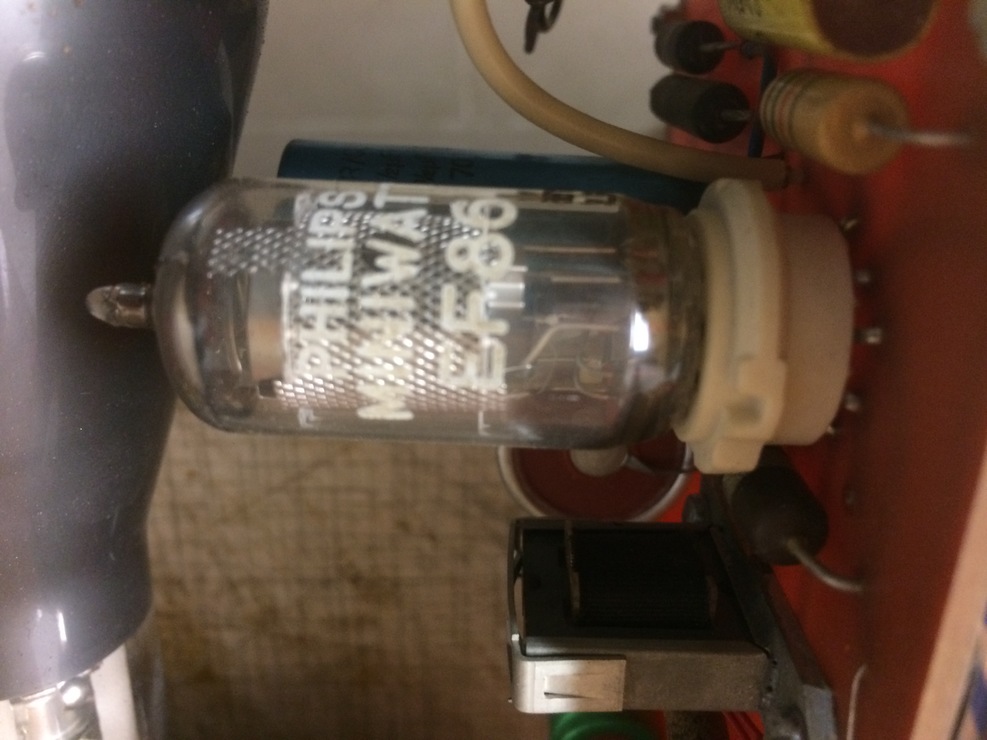

Uraim beüzemeltem ezt a műszert amit a Pantográf géppel hoztam. A mi szerintem tisztán látszik, hogy van egy bekapcsoló gomb, egy visszajelző lámpa, egy fényerő és egy érzékenység potméter. Jól látható hogy a képcső közepe már szépen kiéget, már igen öreg a képcső, de azért mutat, a szenzor egy menetes csatlakozással van ellátva, mind ahogy a videón is látható, nem mindegy hova koppintom puha fára, vagy kemény üvegre, valami membrános fej lehet. a belseje meg szerintem magért beszél.



[Kelepeisz Lajos]

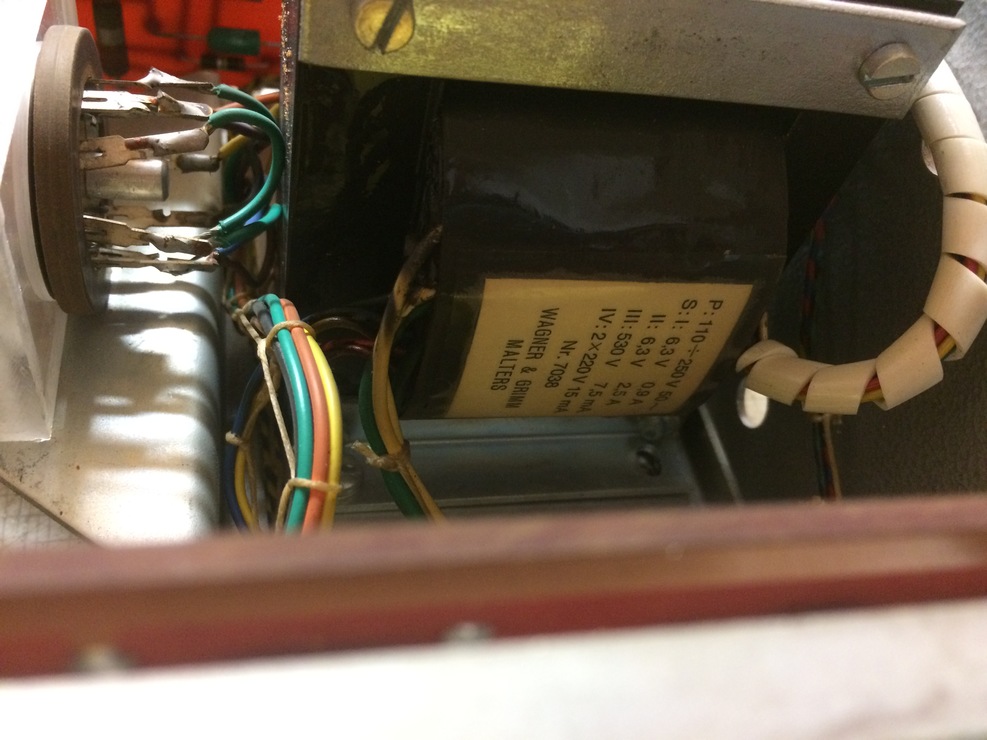

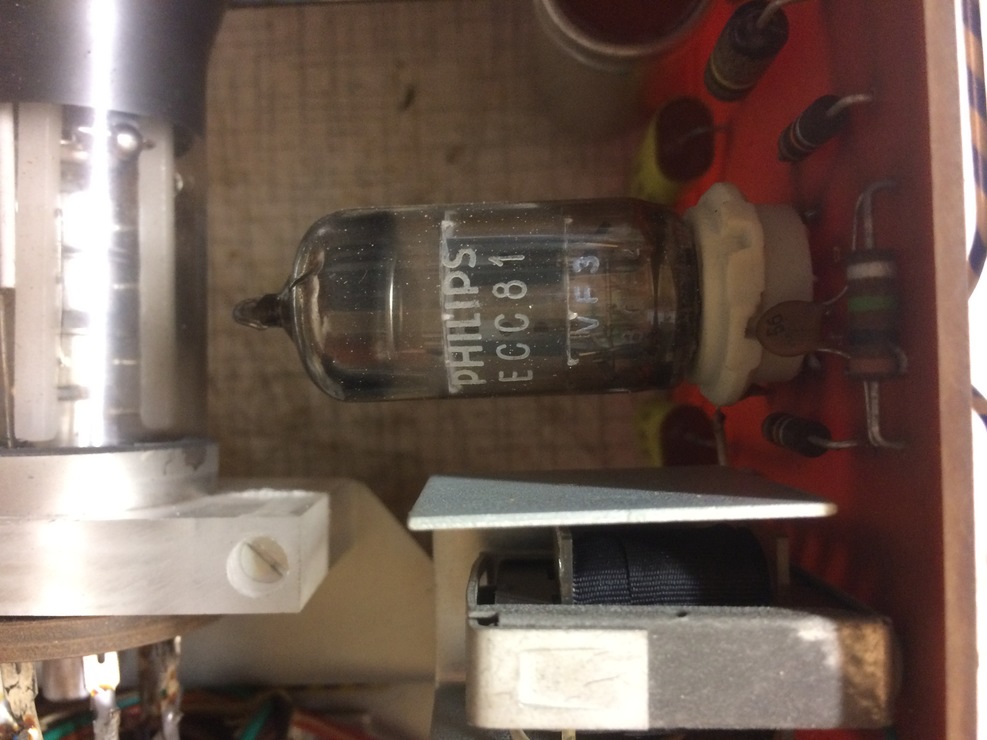

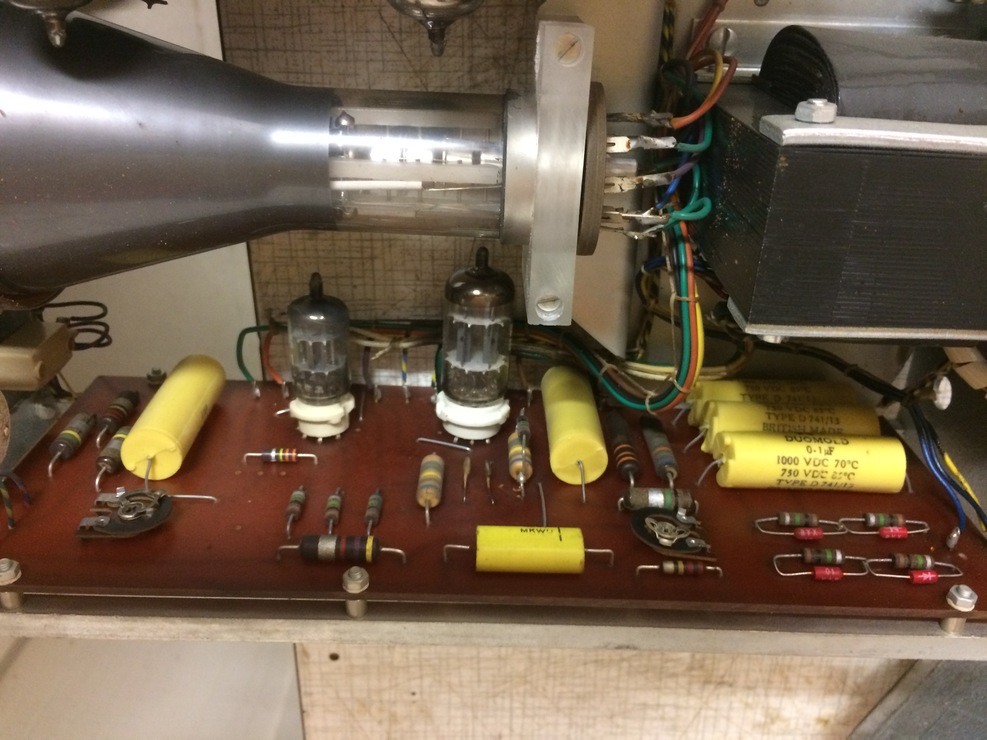

És még ezek.



[szf]

Gyönyörű. Ha végképp kotyavetye engem érdekelne.

[Kelepeisz Lajos]

Svejknek ígértem, ha neki nem kell akkor tied egy sör ellenében.[#nyes]

[PSoft]

Ezt már láttad???
(nem kótyavetye)[#nyes]Itten van a beeeseje...
