Micsoda őskövület! Leginkább az fogott meg benne, hogy nem optikai rácsos hanem vezetősávos "enkóder"-rel van szerelve.

[000000000]

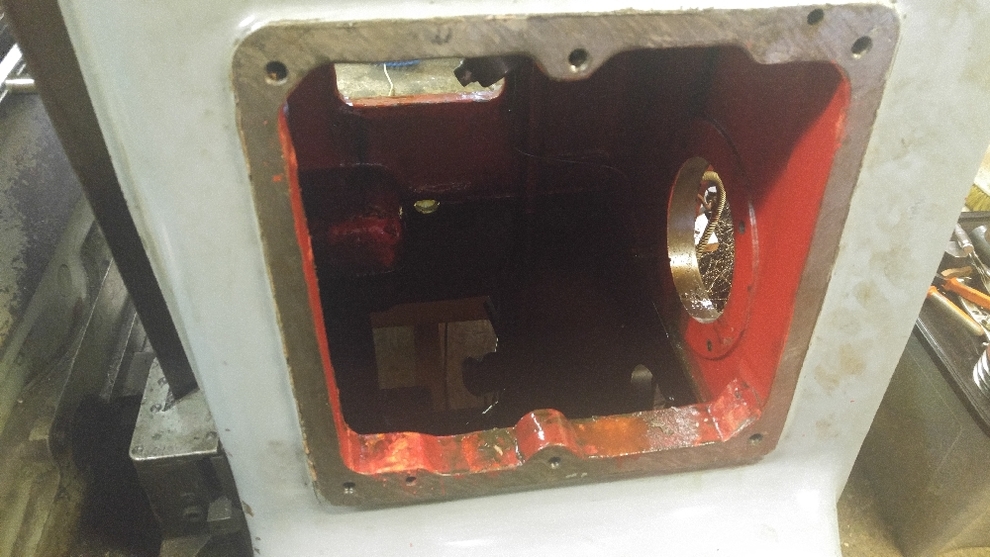

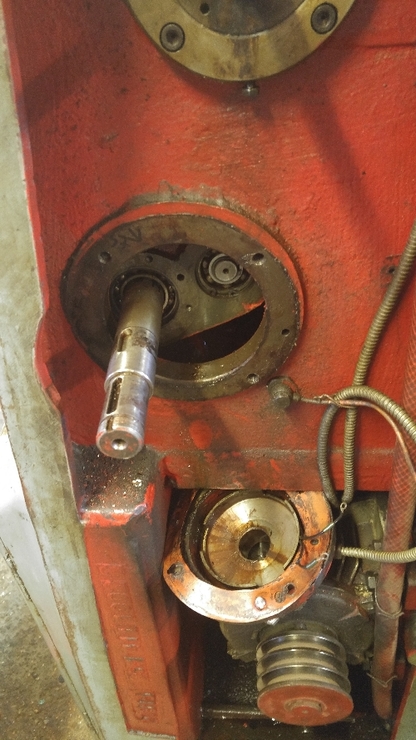

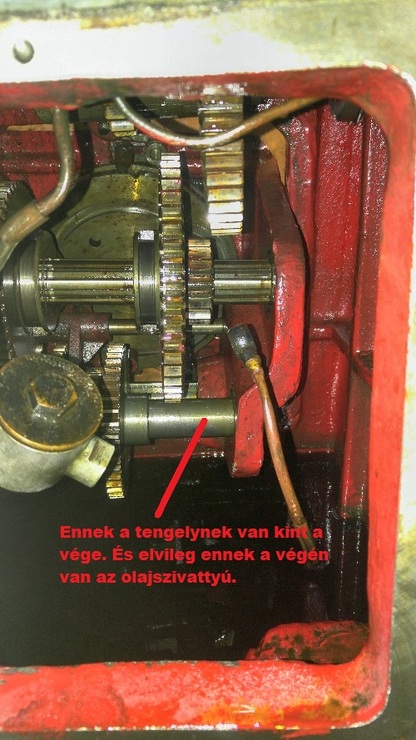

Tudna valaki segíteni, hogy a strigon me250 váltóházát hogy lehet kivenni? Sajnos a képen látható a tengely miatt nem tudom kihúzni.
Ötletek??[#help][#help]



[zozo]

Csak tipp,a túloldalra nem lehet áttolni és kiszerelni, kihúzni a tengelyt?

[000000000]

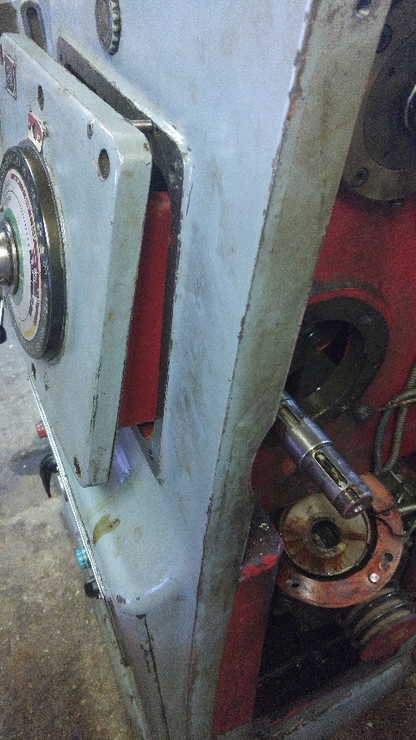

Sajnos nincs hely a túloldalon a tengely végén egy olajszivattyú van ahhoz szeretnék hozzá férni. Én arra gondoltam ,hogy kifelé kell húzni a tengelyt de nem igazán vált be az ötlet pedig biztosan ki lehet emelni a váltóházat egybe ha az a tengely nincs ott és valahogy össze szerelték...

[000000000]

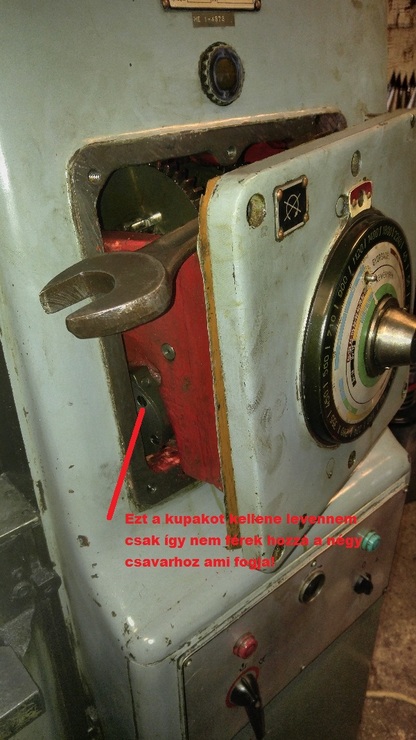

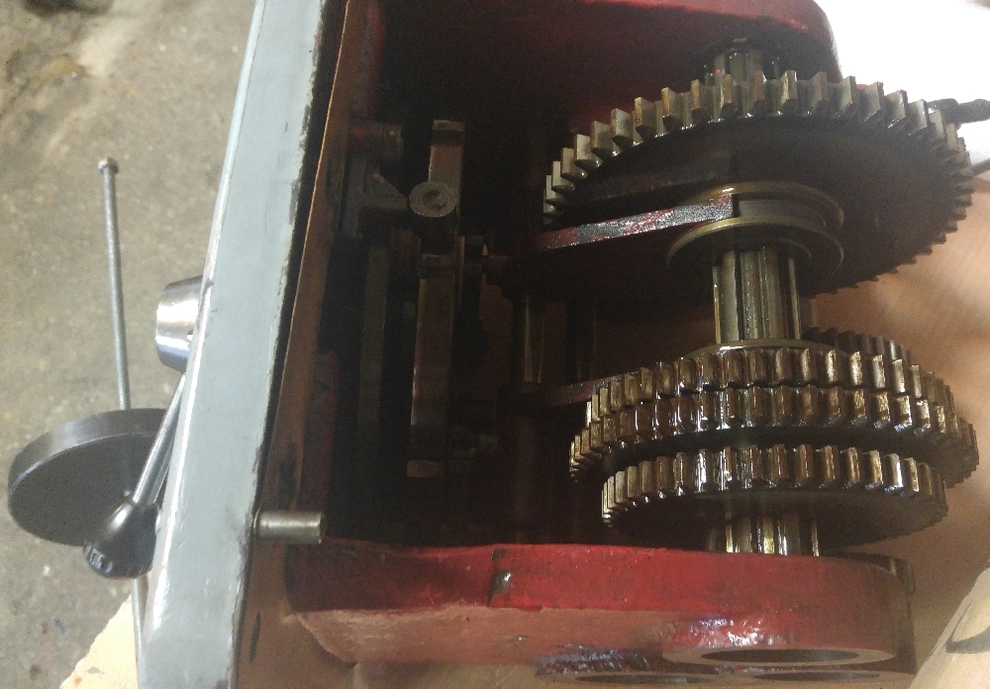

Kis képi magyarázat.



[000000000]

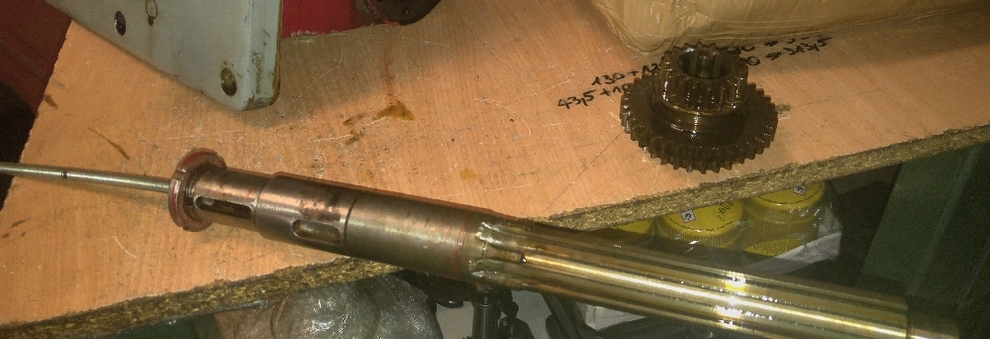

Mégis csak jól sejtettem kifelé kell húzni csúszó kalapácsos módszerrel kijött!! :DD



[zozo]

 Akkor nem ennek a végén van az olajszivattyú

Amúgy van egy hagyományos forgácsoló gépek topik, oda írj legközelebb. A "strigon" keresőszóval sok strigonos gazdát találsz ott. A cnctárban pedig lehet, hogy van gépkönyv is hozzá, Csuhás gyűjteményében.

[000000000]

Van gépkönyvem csak ilyen esetben nem sokat ér alig látni rajta a rajzokat nem vagyok előrébb vele.
Ez a tengely hajtja az olajszivattyút van a végén egy bemarás (nut)

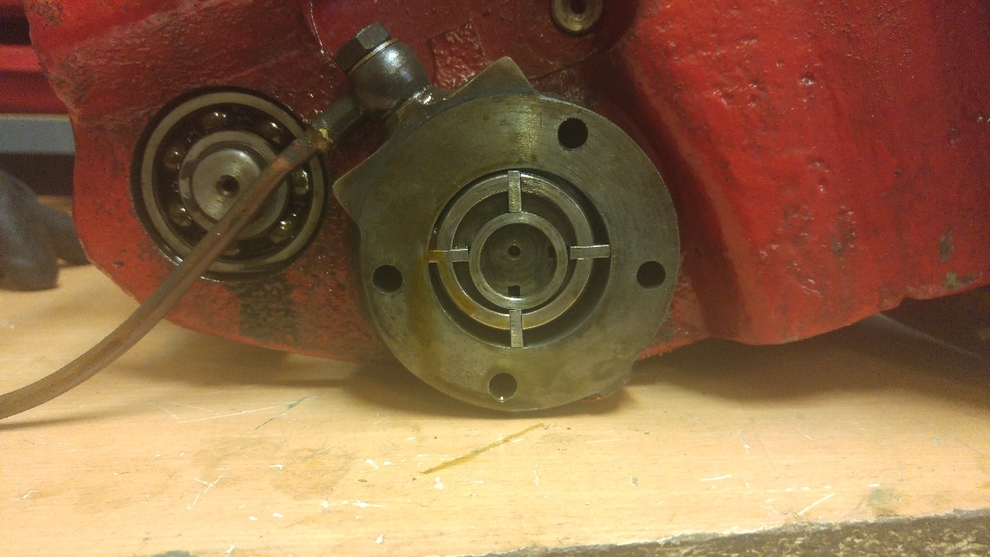

Teszek fel egy képet az olajszivattyúról is azt hiszem a középső gyűrű van kikopva ami nem feszíti kellőképpen szét a lapátokat és ott elszökik az olajnyomás.(ezért kellett szétszednem mert nem volt olajozása, az előző gazdáját gondolom nem érdekelte hogy melegszik a főorsó és csont száraz minden fogaskerék így kopnak el ezek az amúgy strapabíró gépek...)

Oké legközelebb topikot váltok, de ezt már itt befejezem ez amúgy is elég boncolós munkavolt! [#vigyor3][#vigyor3]



[zozo]

A centrifugális erőnek elégnek kéne lenni, hogy a ház falához szorítsa a lapátokat. Nem a gyűrű feszíti. (Bár van ahol rugók nyomják kifelé a lapátokat)

Ott más probléma lesz, mondjuk ha oldalra kopott, lötyög, az is baj, meg kell nézni a felfekvő felületet is.

[zozo]

No meg azt a nyomócsövet, átömlő nyílást is meg kéne sasolni, lehet, tele van dzsuvával.

[000000000]

A szutykot már átfújtam azzal kezdtem az egészet nem nagyon volt benne semmi a sűrített levegő keresztül fújta.

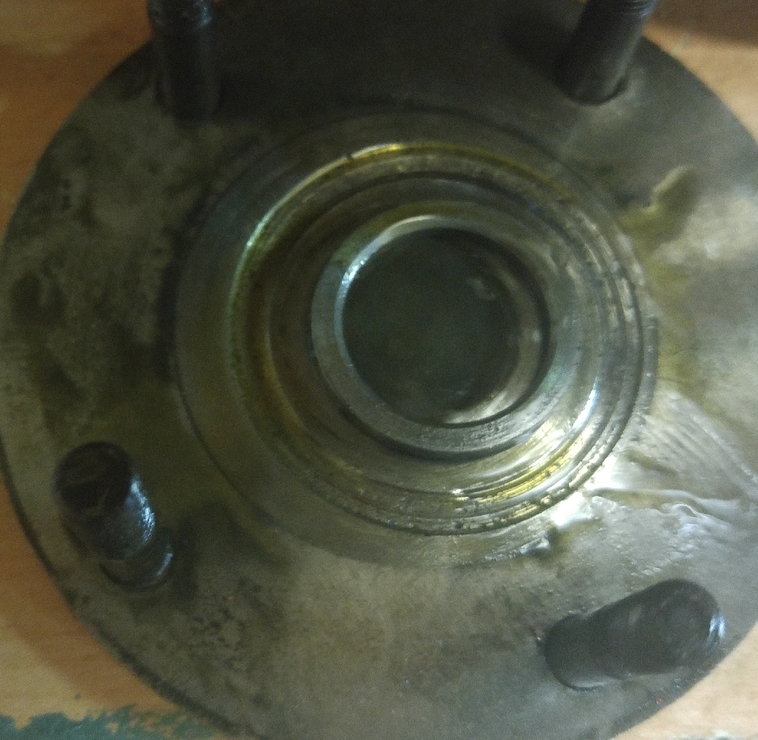

Viszont a védő kupak falába belemart a nagy gyűrű ez már lehet hogy gond...



[zozo]

Igen ez eléggé rondán néz ki...ott az árokban szépen lelépett az olajnyomás.

[PSoft]

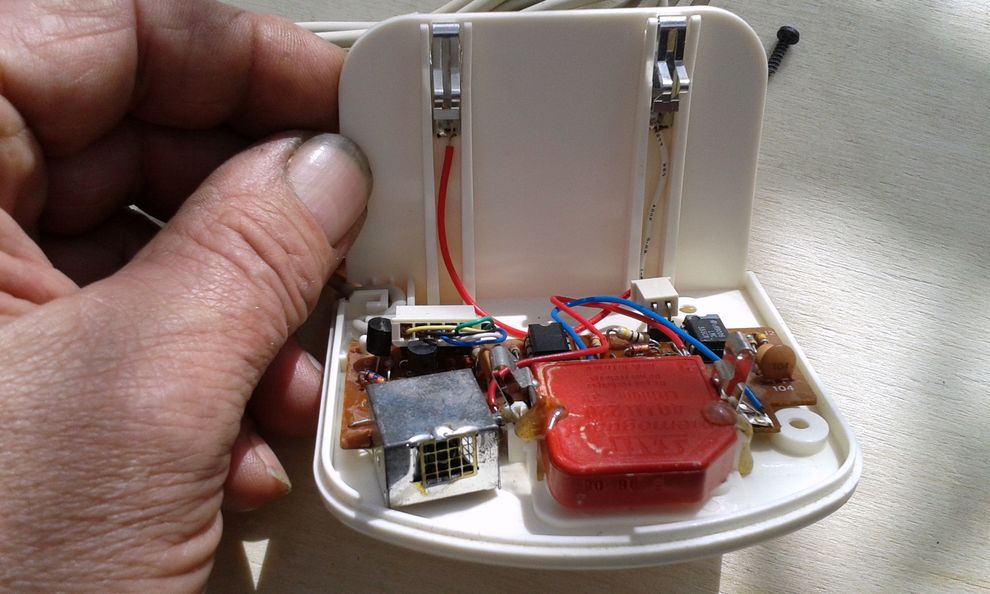

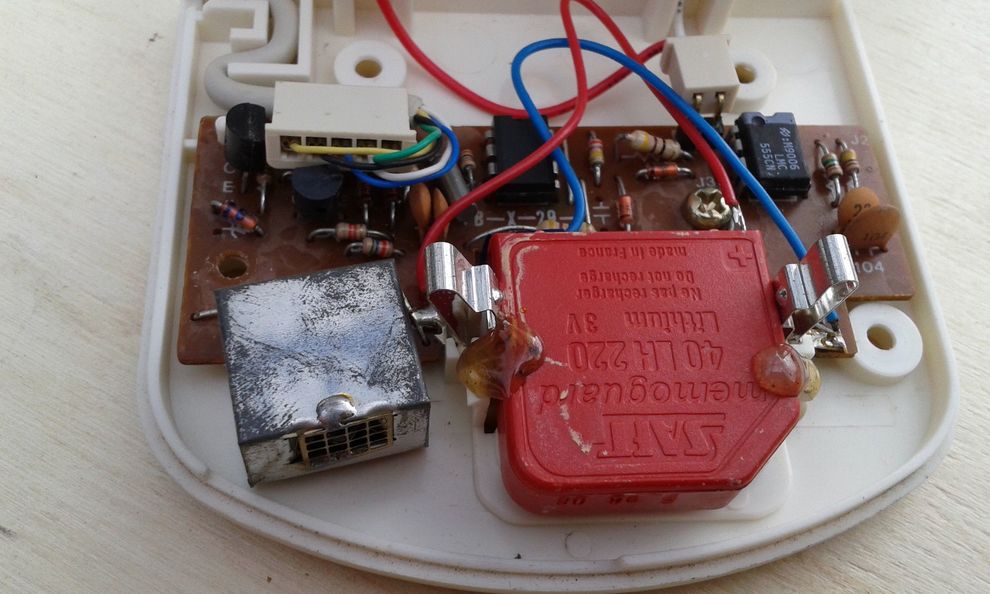

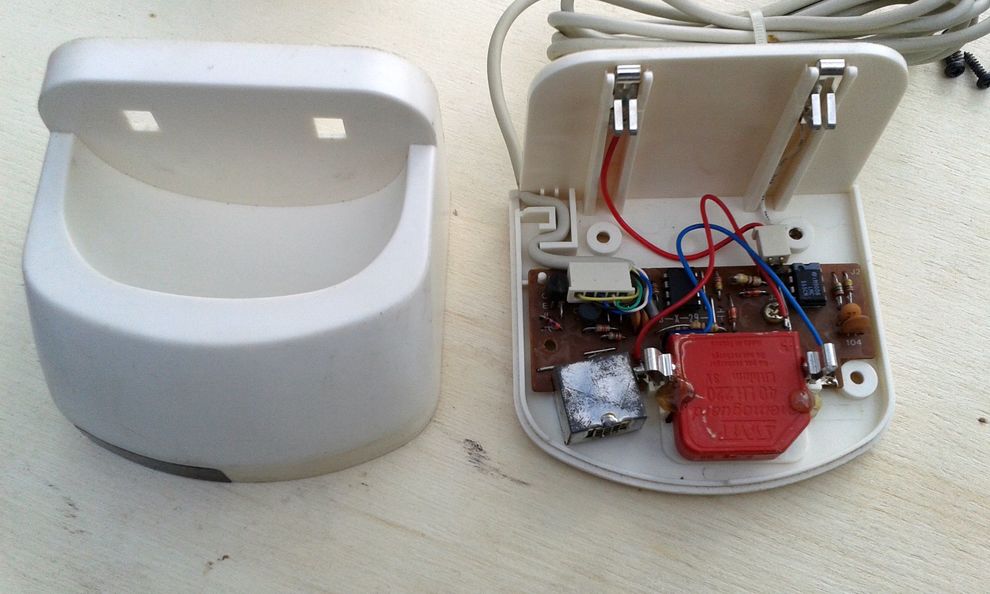

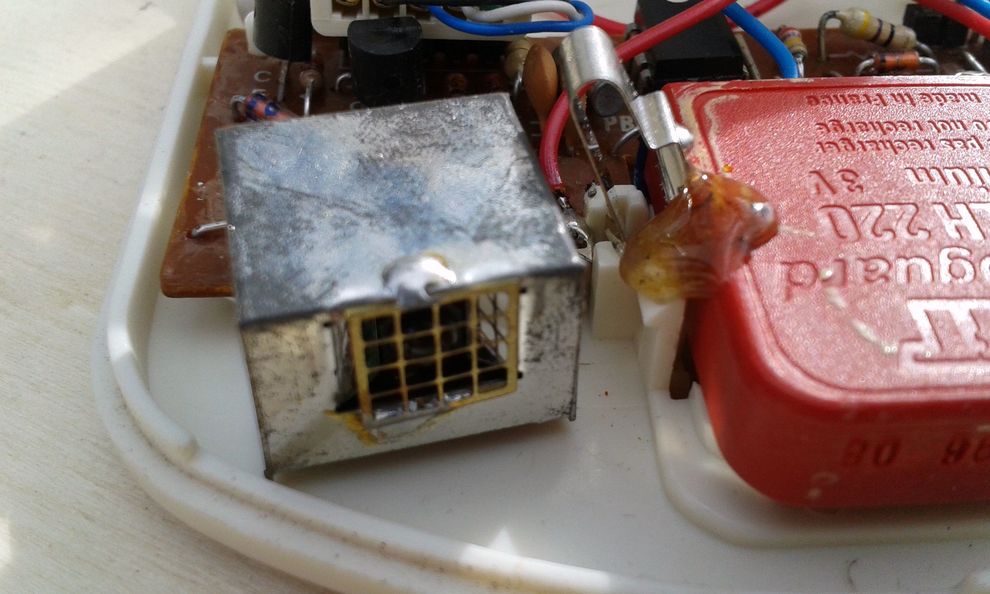

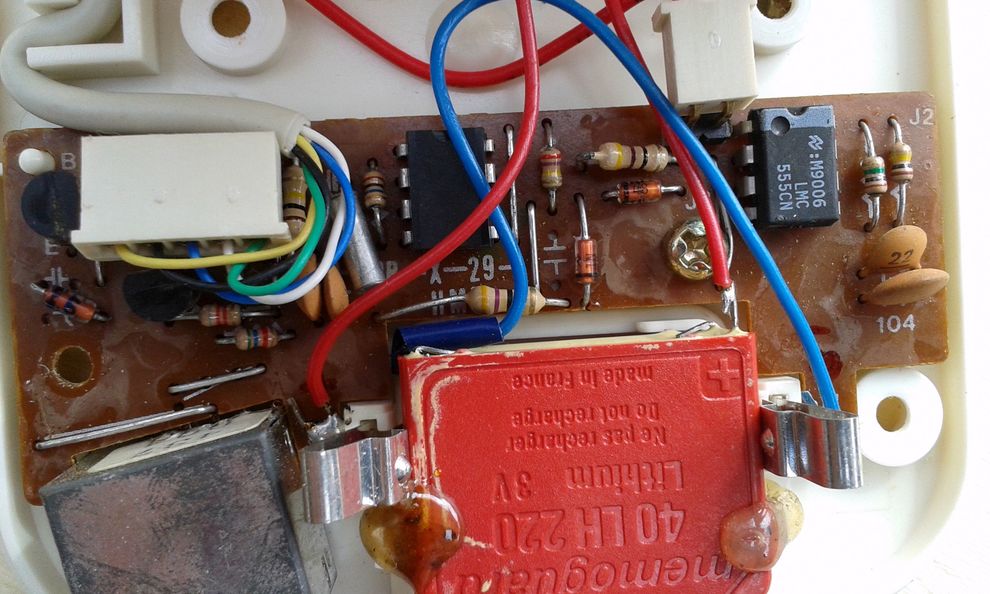

Még öt kép...



[PSoft]

Az esztergálás topikból áthozva ide...
[#t133p42235#]

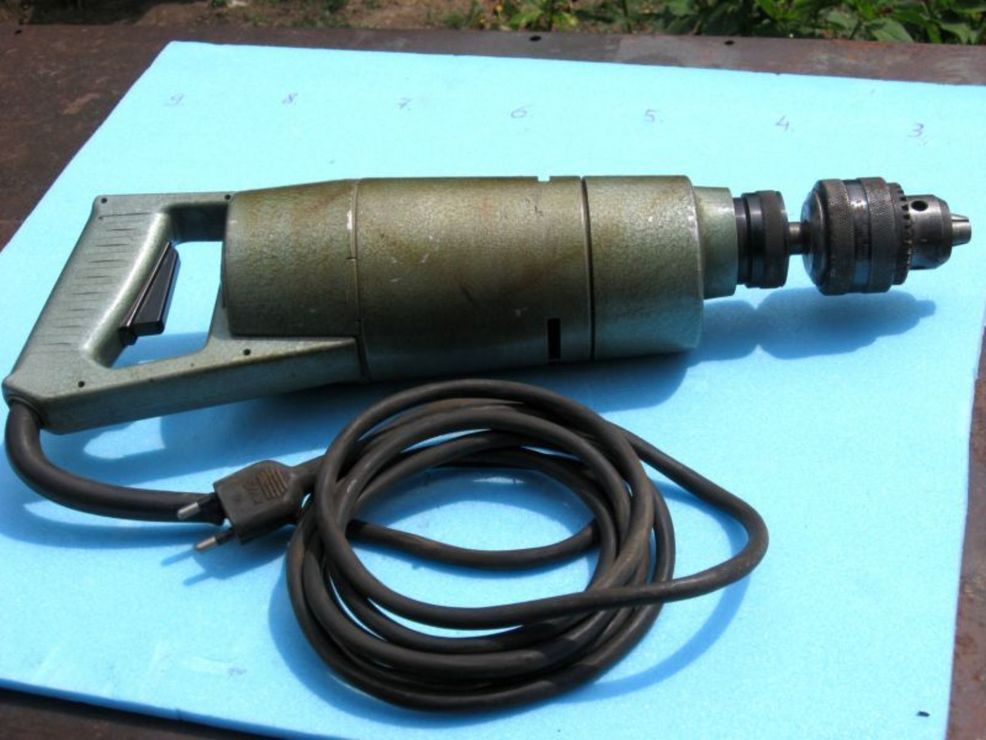

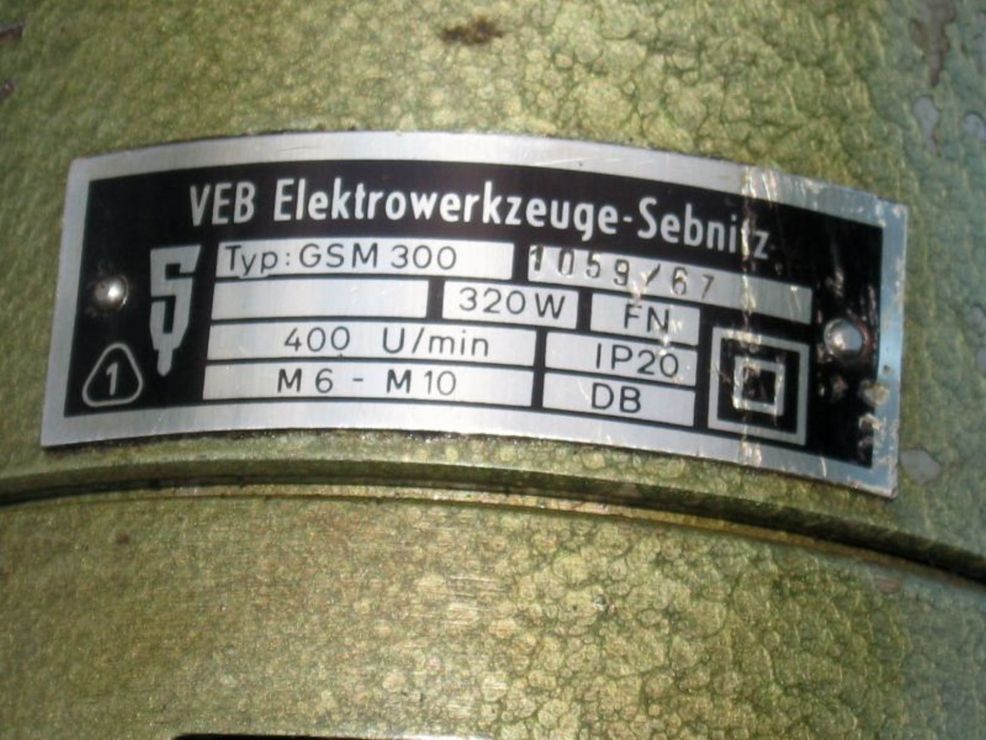

Sóval, nem mostani a gép, '67-et írtunk akkor, az adattáblája szerint.
Kettős szigetelésű, fémházas, menetfúró gép.
A forgórész tengelye nem elszigetelt a lemezeléstől.

Ennél a gépnél, másképp van megoldva a kettős szigetelés.

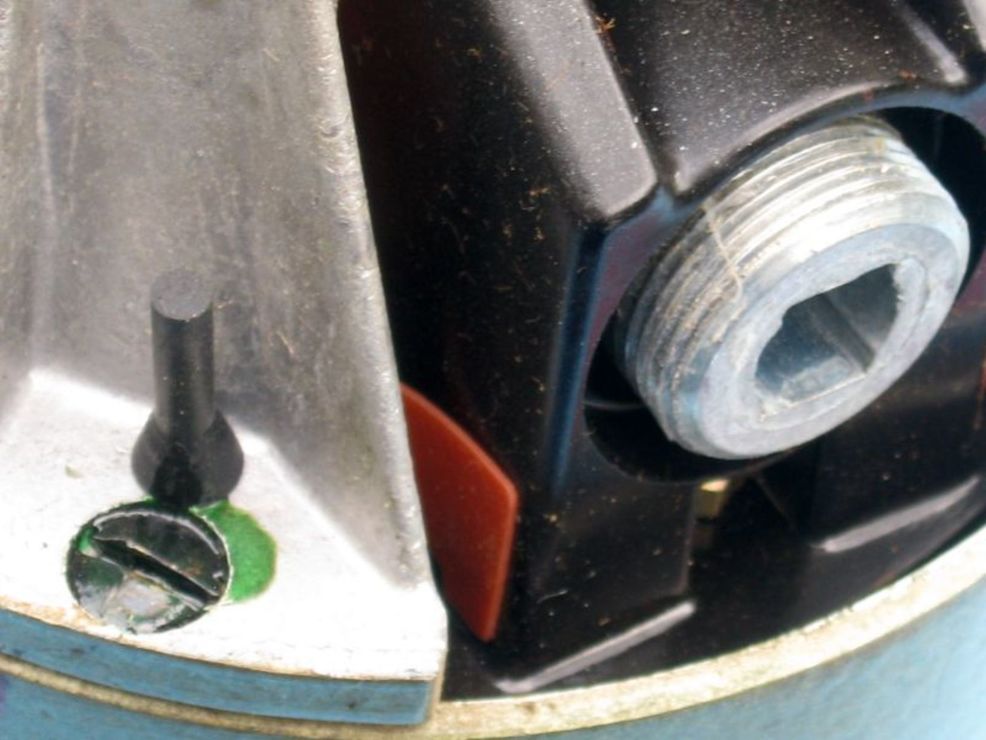

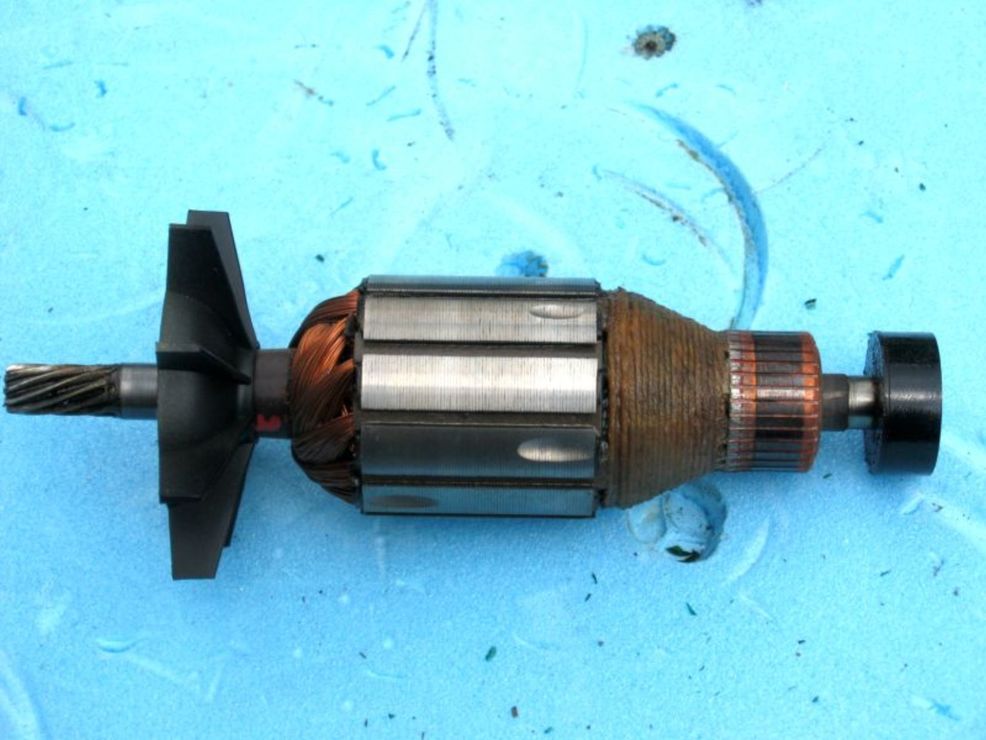

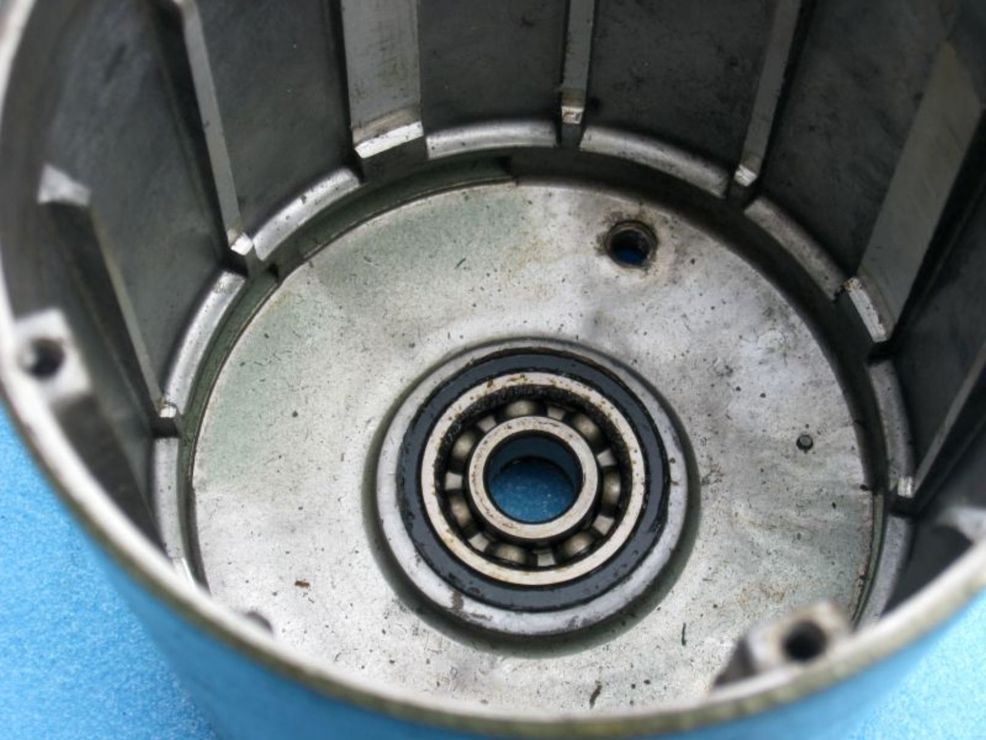

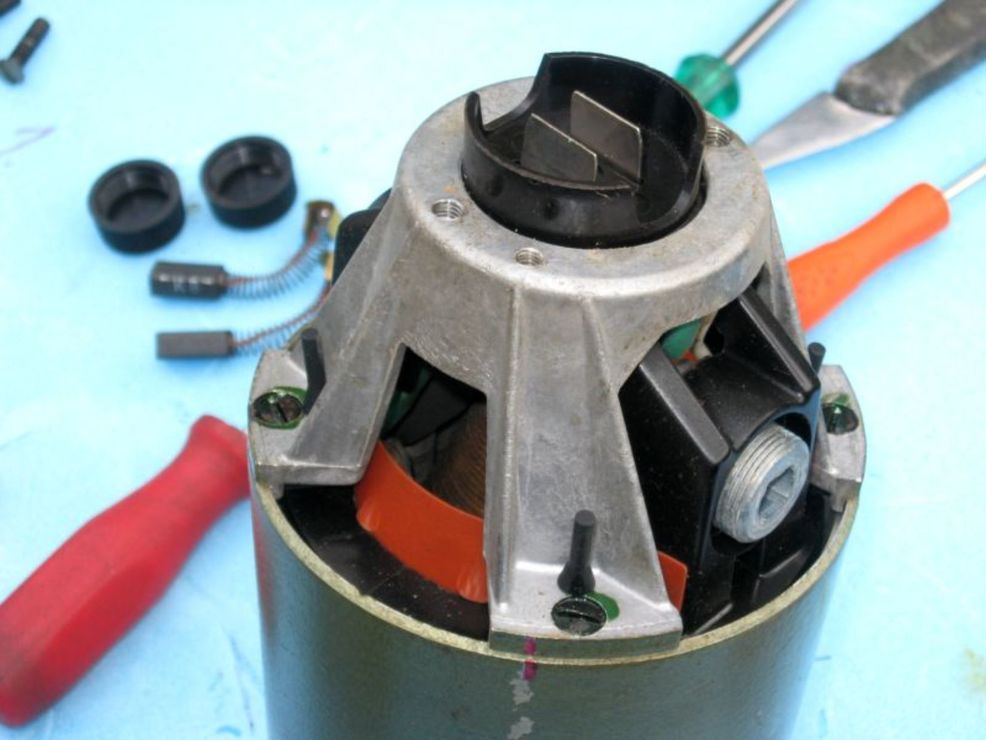

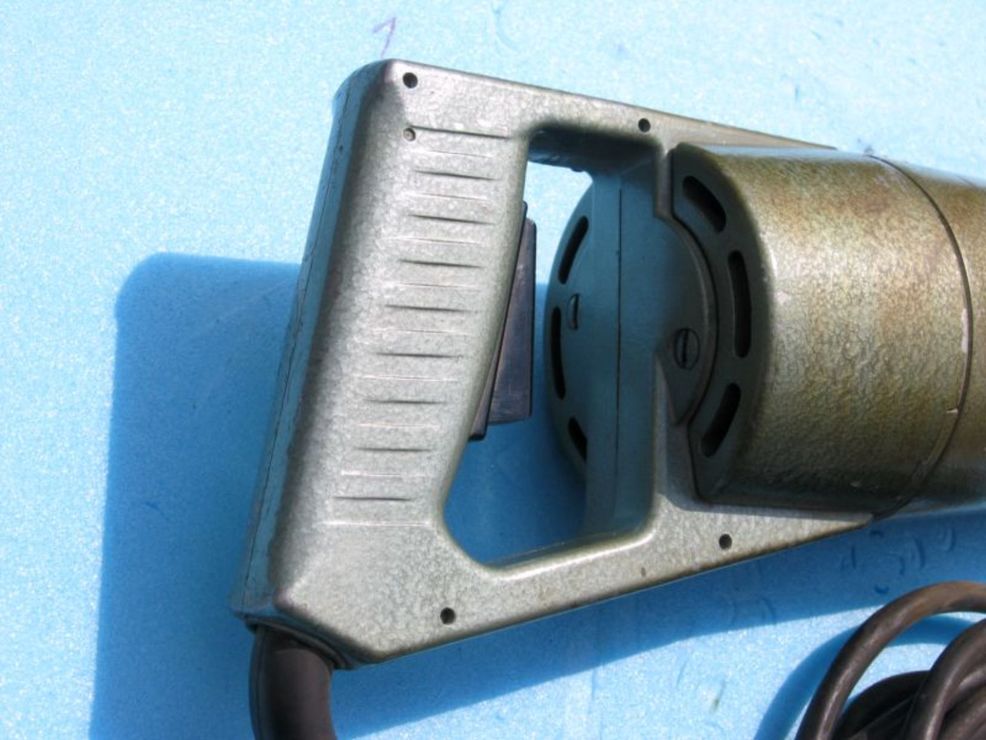

Azt hiszem, a lényeg látszik a képeken...

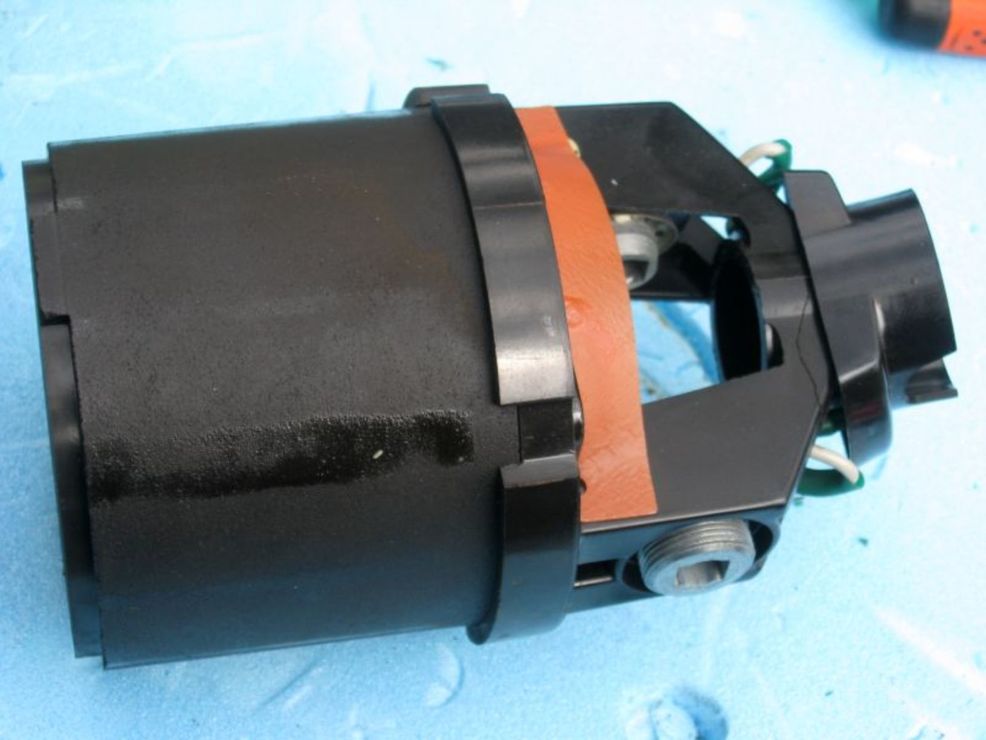

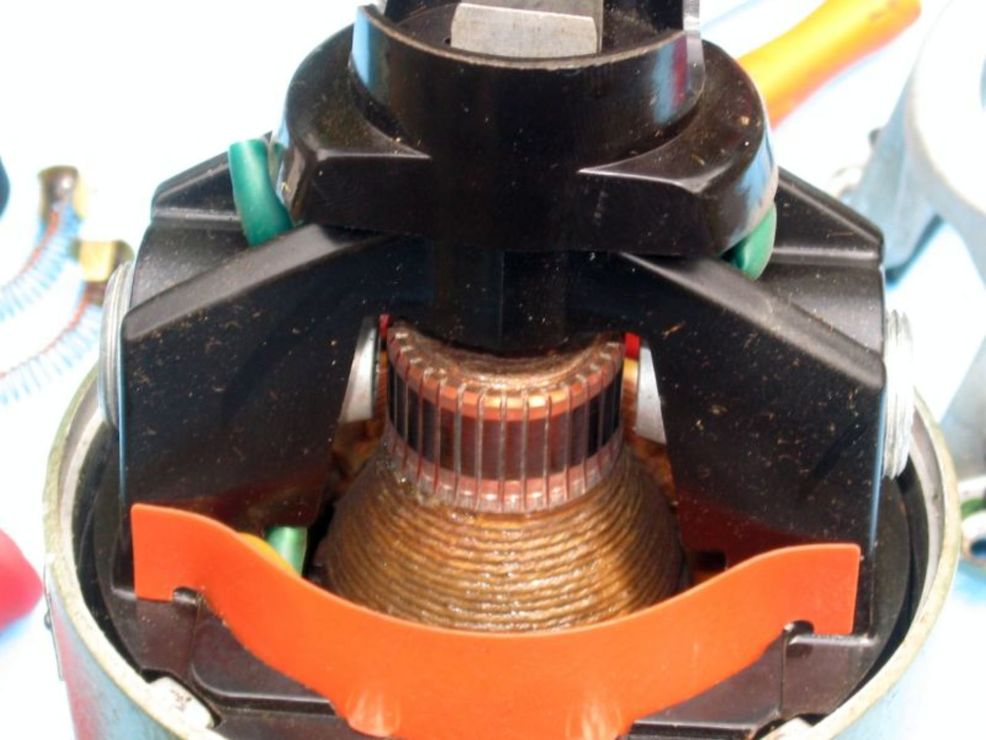

-a motor bakelit testbe ágyazása a gép fémházán belül.
-a kommutátor oldali csapágy, bakelit perselyben fut.
-a hajtás oldali szintén bakelit hüvelybe ágyazva.

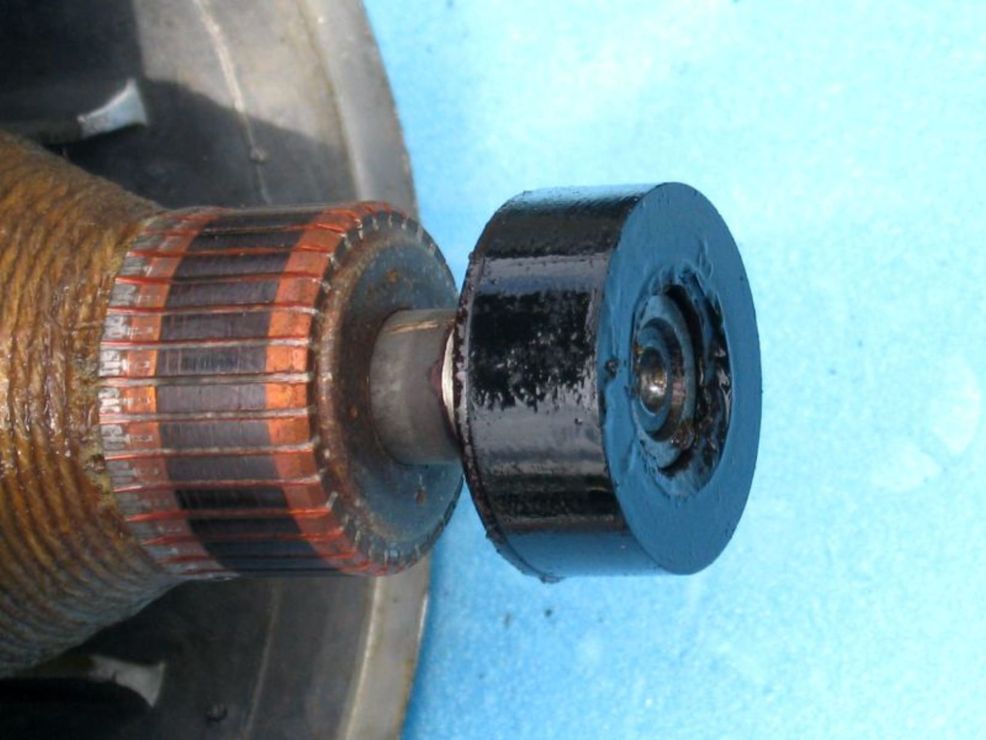

Ami a képeken nem látszik, de lényeges...a forgórész utáni első kerék.
A kerék, három darabból van.
Az acél agyrészen sütött bakelit gyűrű, a gyűrűn, acél fogazott koszorú.
