3D nyomtatás

[3vv2btrhv]

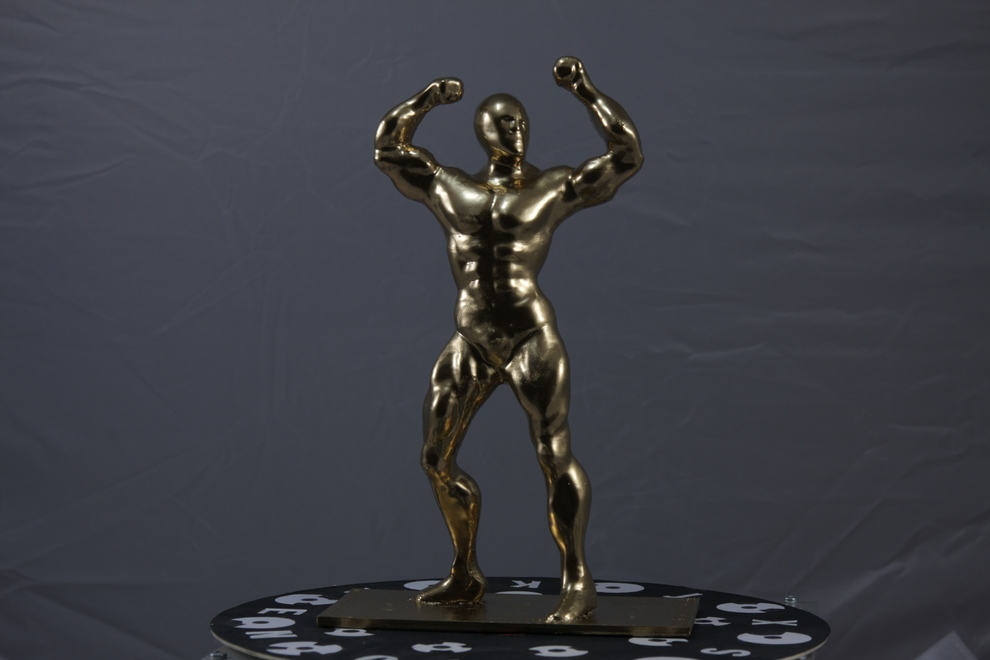

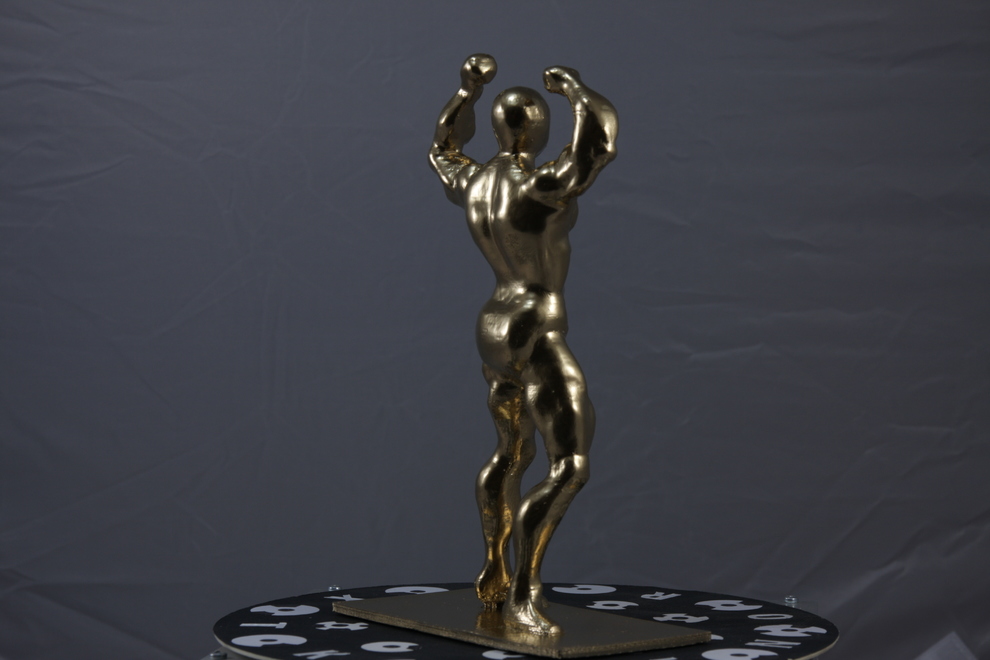

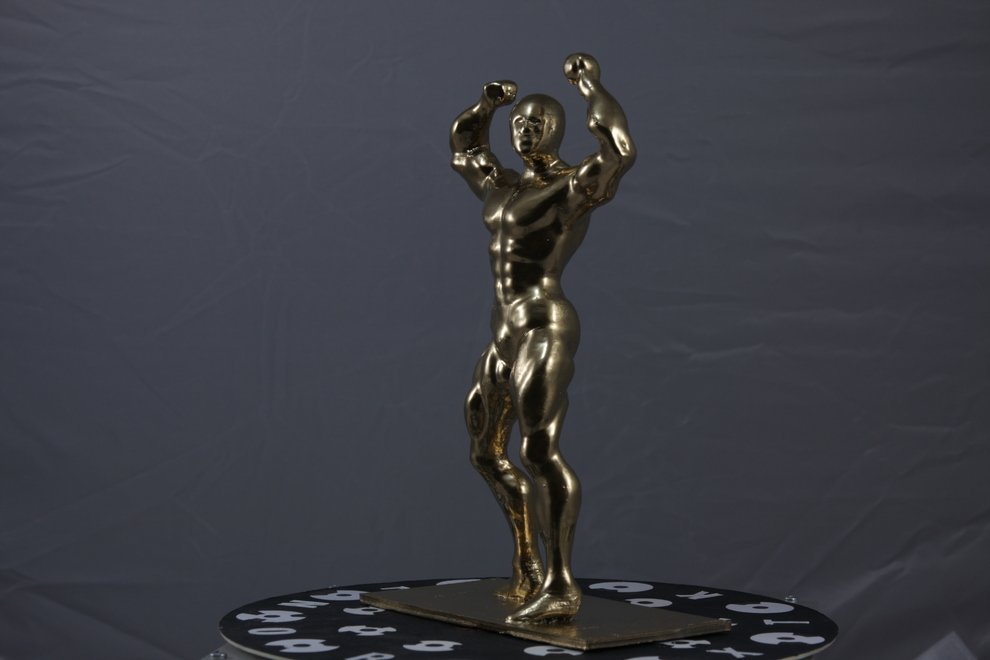

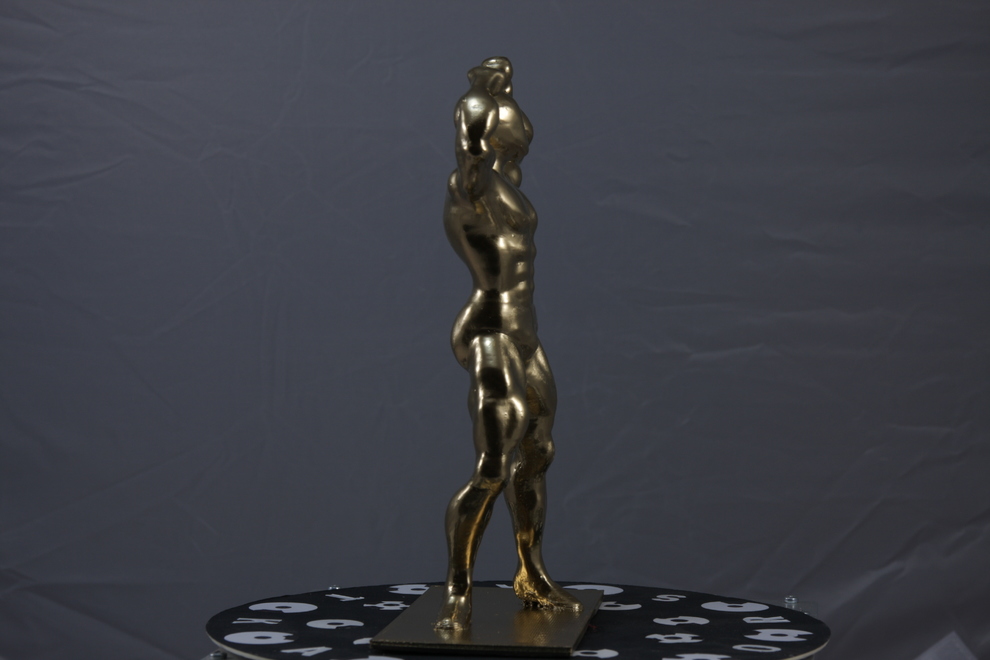

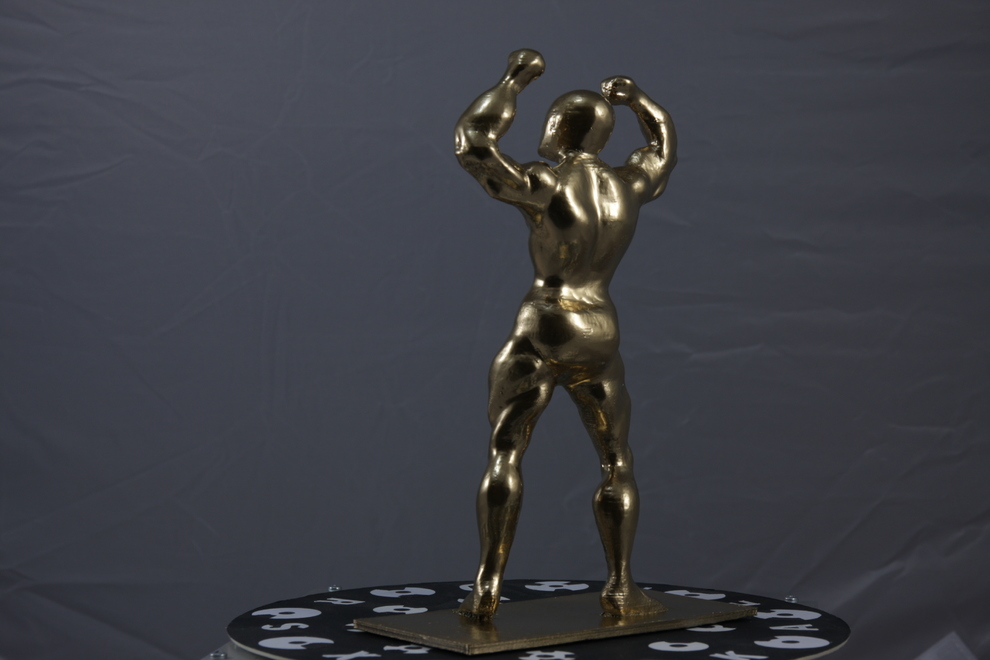

Készen van .



[etb9486fj]

Sziasztok!

Már régóta olvasgatom a fórumot mindenféle témában és mindig is tetszettek a 3d nyomtatók. Láttam is már párat működés közben szóval nem teljesen új számomra, de sajátom még nincsen. Ezért pár napja a fejembe vettem, hogy én is építeni szeretnék egyet. Ezt a topicot is elkezdtem az elejétől kezdve olvasgatni de még  nem sokáig jutottam el. Viszont pár elképzelésem már van és ezekről szeretnék most kérdezni.
Szóval eddig úgy tervezem, hogy ez egy corexy típusú nyomtató lesz 300x300x300-as nyomtatótérrel. 40x40-es alumínium profilokból lesz a váz, hogy biztosan stabíl legyen, illetve csak ott szeretnék nyomtatott alkatrészeket használni, ahol tényleg nem rontanak a merevségen. Ezenkívűl még be lesz burkolva is hogy zárt legyen és tudjak benne abs-t is nyomtatni.
Na most eddig kb. ezek azok amik biztosak. Viszont a következő kérdésekben kicsit most elakadtam:
1. kérdés: Milyen vezérlő panel lenne a legideálisabb? Tudom, hogy az arduino mega+ramps 1.4-es kombó a legelterjedtebb, de
ezen kívül találtam még olyanokat, hogy
-MKS GEN V1.4 alaplap
-RUMBA alaplap
-V1.3 32-bit Open Source Smoothieboard alaplap
Ezek drágábbak a ramps-nél szóval mennyivel jobbak ezek, vagy mivel tudnak többet? Ha esetleg valakinek van tapasztalata valamelyikükkel akkor azt szívesen meghallgatom.
2. kérdés: A z tengely mozgatásához ti melyiket javasolnátok jobban a golyós orsót, vagy a trapéz menetes orsót? Nekem az elsődleges cél a pontosság lenne az ár inkább csak utána szempont, viszont ha észlelhető különbség nincs a nyomtatásban, akkor azért fölöslegesen nem vennék kétszer annyiba kerülő golyós orsót.
3. kérdés: Egyfejes direkt hajtású extrúdert szertenék felrakni, ezeknél a v6-os és az MK8-as extrúderek jöhetnek szóba. Ezek közül melyik a megbízhatóbb, illetve
esetleg van-e valamilyen másik extrúder ami ezeknél jobb és beszerezhető?
4. Kérdés: A 300x300-as fűhető ágyon mennyire egyenletes   a hőmérséklet? Illetve a szilikonosat vagy inkább a PCB-set érdemes megvenni?

Illetve még egy utolsó kérdés: Mennyire reális az a cél hogy egy ilyen saját építésű nyomtatóval elérjem a 0,05 mm-es rétegvastagságot? Ti nektek mi a maximális felbontás amit el tudtok érni?
Nekem elsősorban a minőség és a pontosság lenne az első szempont. A gyorsaság nem igazán fontos. Illetve az anyagokon sem akarok spórolni, tehát inkább legyen egy oroszos, robosztus de stabíl gép mint egy olcsó de pontatlan gép.

Válaszaitokat előre is köszönöm.

[vjanos]

És magyar fejlesztés!

[vjanos]

Szia,

1. Én a smoothieboardot venném, gyorsabb, etherneten is kommunikál, könnyen beállítható.
2. Trapézmenet teljesen jó, ha pontos anya van hozzá. Akár itt a fórumon is van olyan, aki gyárt neked méretre is.
3. Ezek úgy nagyjából működnek, de rakj be pontos linket, a fél ebay mk8-nak hívja az extruderét
4. Inkább a szilikonos.

Én simán nyomtattam a régi gépemmel 0.05 vastagságban. Nem az hogy nem gyors, hanem inkább elbaszottul igen-igen lassú így bármit is nyomtatni
0.1 alatt nincs látványos különbség szerintem.

A CoreXY határeset ennél a méretnél, túl hosszú szíjak kellenek. Semmiképp ne a 6mm-es gatyamadzagot válaszd.
A hagyományos X-Y hajtás ellen egyébként mi az érv?

[etb9486fj]

Köszi a válaszokat.
Az MK8-as extrúder linkje:
MK8

A hagyományos xy elrendezést pedig azért nem választottam mert ott a mozgó mechanikának még a motorok súlyát is cipelnie kéne, ellentétben a corexy mechanikával ahol a motorok elvileg fixek és a z tengelynek csak az asztalt kell mozgatnia.

[xmkwac9]

Szia!
A smoothieboard szerintem is jó választás, de kezdetnek jó lehet a ATmega2560+RAMPS kombó is. Mostanában akarok átállni ATmega+RAMPS-ról smoothieboard-ra.
Kezdetben én pont úgy voltam, mint Te, hogy építek egy nagyon nagy nyomtatót, de hidd el egy 200x200x200-as terű nyomtató első építésnek sokkal jobb. Nagy, nehéz és drága lesz már csak a kerete is a 300x300x300-as terű nyomtatónak. Nekem a 3. nyomtatóm lett egy CoreXY 200x200x200-as nyomtatótérrel. Legfeljebb 250x200x200-ra vagy 300x200x200-asra építeném át, de valószínűleg így hagyom, ahogy van, mert eddig nem sok dolog volt, amit nem tudtam kinyomtatni, mert túl nagy volt.
Ha ráérsz végigolvashatod a három nyomtatóm történetét (az első igazából egy átalakított CNC volt):
3D nyomtatós cikkek

[xmkwac9]

Ha sok időd, pénzed van, vagy építettél már CNC-t, akkor persze belevághatsz a 300x300x300 mm terű gépbe! Nem akarom letörni a lelkesedésed. [#lookaround]

[s7manbs8]

Ezt a Mega2560-at is hűtve fel lehet turbózni az órajelét vagy duplájára, akkor már lehet elég az is akármire, gy is egy két trükkel tökéletes nyomatot lehet vele készíteni.

[etb9486fj]

Köszi az írásaidat a nyomtató építésekről már megtaláltam és végig is olvastam. Nagyon tetszettek.
Sajnos cnc-t még nem építettem ezért félig megfogadom a jó tanácsot és 250x250x200-as teret tervezek most már. Ilyen
asztallal.

[etb9486fj]

A smoothieboard és a mega között még vacilálok egyenlőre.

[s7manbs8]

Smoothieboard nálam még nem szerepelt, az naghyobb teljesítmányt tud nyújtani, ha az a pár ezer forint különbség nem számít és egyéb bökkenők nincsenek, inkább azt érdemes választani, ha előre tudható, hogy abban minden funkció fog menni, amire szükséged lehet.

[RJancsi]

Sziasztok! A tapasztalt 3D nyomtató építőkhöz lenne pár kérdésem.
1. Csinált már valaki PC alapú 3d nyomtatót? Nem szeretnék arduinót vagy valamelyik klónját használni.
2. El lehet-e érni, hogy ne foglalkozzon a hőmérséklettel (fej, asztal stb.) Akár egyszerű kikapcsolással, akár a szenzor helyére fix ellenállás bekötésével stb.

Egy "paszta" nyomtatót szeretnék építeni, ami "hidegen" azaz szoba hőmérsékletű anyaggal dolgozik.

[sastas]

1.: Valamilyen vezérlő kell neki, de mach3-al is nyomtattak már, cnc-n, szóval nem lehetetlen. De én akkor már egy Duet Wifit vagy Ethernetet használnék, igaz arduino szerű, AVR alapú panel
2.: Igen, azt az arduinos vezérlő is tudja. Van rá kód, pont ezért.

[NagyZé]

Szerintem erre a célra jó lehet egy gyengébb maró is. Azt nem írtad, hogy sík felületre vagy görbére kell, folyamatosan adagolni kell-e a pasztát vagy csak pöttyöket lerakni. Mekkora a terület.
A maró motor helyére mehet fel a pasztaadagoló 'oszt jó napot.
Nem vagyok "tapasztalt 3D nyomtató építő" [#vigyor0]

[RJancsi]

Köszi! Igazából épp az Arduinótól és a hasonszőrű kínai klónoktól tartok. Egy PC akár a MACH3-mal megbízhatóbbnak tűnik, mint egy arduino a shield-del és 500 Ft-os motormeghajtókkal. (Amik nálam eleve szóba sem jöhetnének a kicsi teljesítményükkel.) Minimum Nema23 motorokban gondolkodom de lehet, hogy hibrid zárt hurkú enkóderes léptecsek lesznek.
