3D nyomtatás

[3vv2btrhv]

Csak a méret kicsi .

[3vv2btrhv]

Majd nyomtatva lesz.



[jexz0yez]

Sziasztok!

Kiss Zoltán fórumtárshoz valamilyen közvetlen elérhetőséget tudna e valaki adni? A fórumon írtam neki, de nem reagál sajnos és elég sürgős lenne.

Vagy esetleg más fórumtárs akinek hasonló méretű FDM nyomtatója van és esetleg vállalna bérnyomtatást?

Kb 400x350-es munkaasztal legalább kellene.

Előre is köszönöm!

[k2rf792ud]

Fehérvári?

[k2rf792ud]

Hozzáértő segítségét kérem.
Van egy Witbox 2-őm.
Szükségem van abs nyomtatásra.
Találtam az első szériához leírást asztalfűtéshez
witbox heated bed
Lerendeltem az alkatrészeket.
Átkötöttem az elektronikát. Igaz különbözött az első szériától, de azt is megoldottam.
Összeraktam. Mondom a neheze megvan.
De!!!
Úgy veszem észre most kezdődik a vesszőfutásom...
A következő helyről leszedtem a nyílt forráskódú firmwaret:
bq firmware update
Marlin/Marlin/config/witbox_2/Configuration.h file-t kell módosítani.
A leírás alapján nekiálltam. Igaz más sorokban vannak az értékek. De meg lehet találni.
Módosítottam az Z tengely offset értékét.
Bekapcsoltam a heatbed funkciót.
Mondom akkor töltsük fel a firmwaret.
Első buktám ott volt, hogy szerintem hibás a make.cmd file. Mert csak a witbox 2 nél rinyál. Ezt valahogy megoldottam, de az se biztos hogy jól.
Ezután nekiállt átkonvertálni hex fájlba. Megállt hogy hiba van. Megint állítottam a config fájlban valamit. Azt hiszem valami hőmérséklet karakterisztikát kért bagy mit.
Nagynehezen összetákoltam a config fájlt. Feltöltötte a firmwaret.
Mondom k.jó... Végre örülünk.
Bekapcs. Asztal felemelkedik, és nekicsapódik a fejnek. [#csodalk]
Pedig elvileg automata kalibrációja van.
Ha leveszem az offsetet a felére akkor is felmegy teljesen az asztal.
Pedig csak 14mm-el lett vastagabb az asztal.

Na szóval. Bármilyen segítséget szívesen fogadok. Annyi koponya van itt. Néha úgy érzem dedós vagyok hozzájuk képest.

Akinek van egy kis szabadideje, és vágja a témát, kérem lessen rá a linkekre.

Előre is hálás köszönet![#worship]

[ykt6caawj]

Bár nem ismerem az adott nyomtatót, de gyanítom, hogy a problémát az okozza, hogy az emelkedő asztal előbb éri el a fejet, mint a Z-HOME kapcsolót.
A megoldás (valószínűleg) az általad linkelt leírás 3. pontja alatti figyelmeztetés megszívlelése, illetve a 4. pontban tárgyalt "Z axis sensor spacer" beépítése lesz.

[jexz0yez]

Írok neked!

[k2rf792ud]

belinkeltem a képeket a gépről.
én csak egy végállás kapcsolót találtam benne, ami az alsó pozícióban érzékel. az 5ik képen van az a kis pöcök az asztalon, ami a 3ik képen látható kis lyukba megy bele.
ott van a kapcsoló.
felső pozíciót nem érzékeli semmi. max a kalibráló optokapcsoló. ami a negyedik képen látható.
de ahogy néztem a config fájlban kellene megadni az emelkedést. :/
szóval teljes a zavar.
írtam már a BQ-nak is. (fejlesztőcég)
leráztak azzal hogy garanciát veszt a gép. mondom letojom. arra meg már nem is válaszoltak.

[k2rf792ud]

fa..om..
gyakorolni kell még a linkelgetést...
kép 1.

kép 2.

kép 3.

kép 4.


kép 5.

[3vv2btrhv]

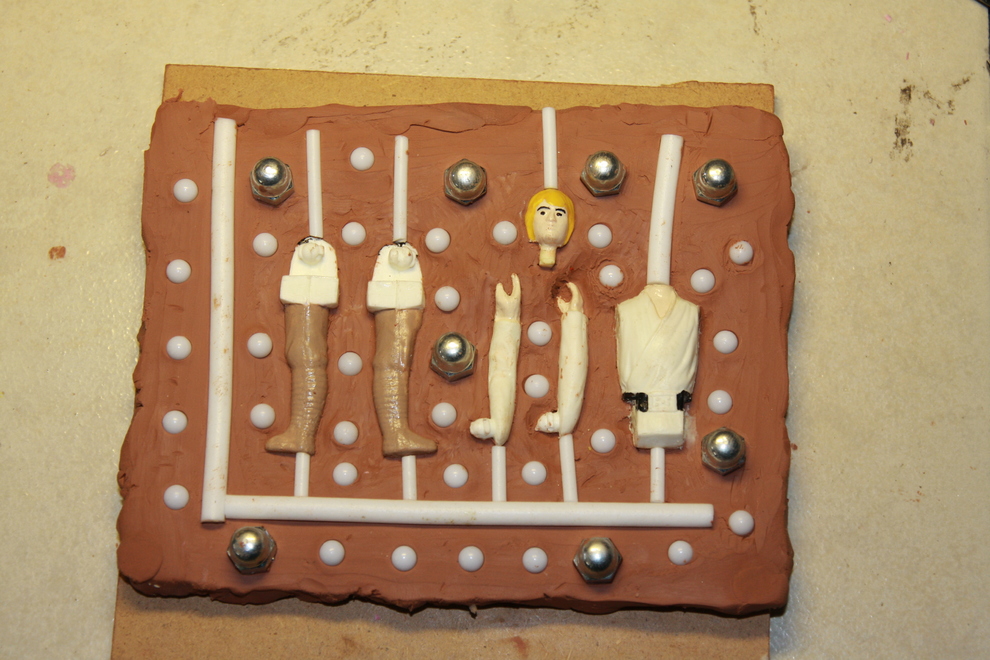

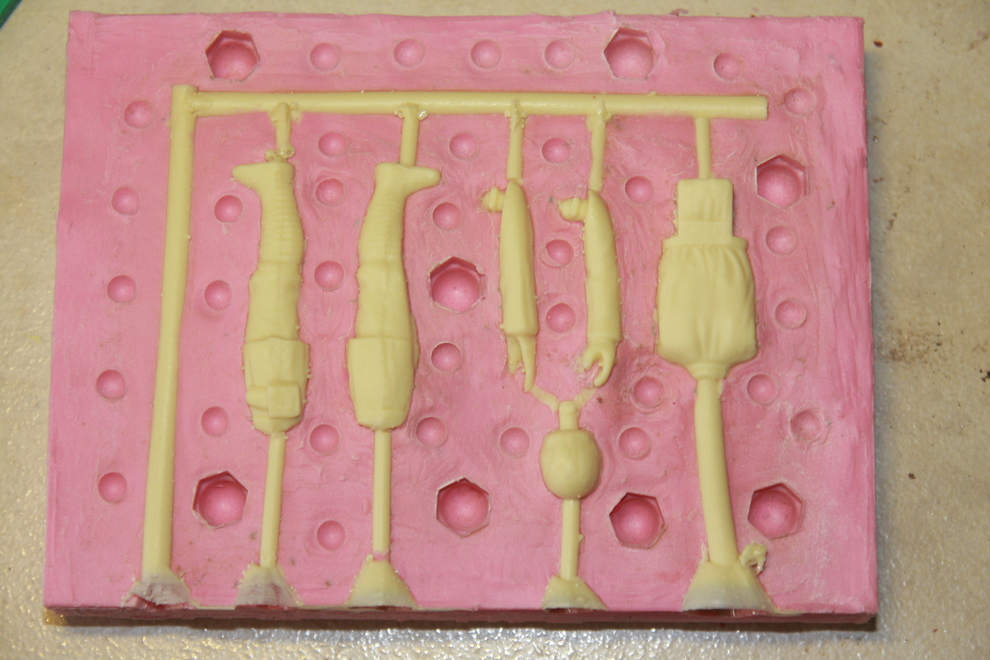

Öntés .

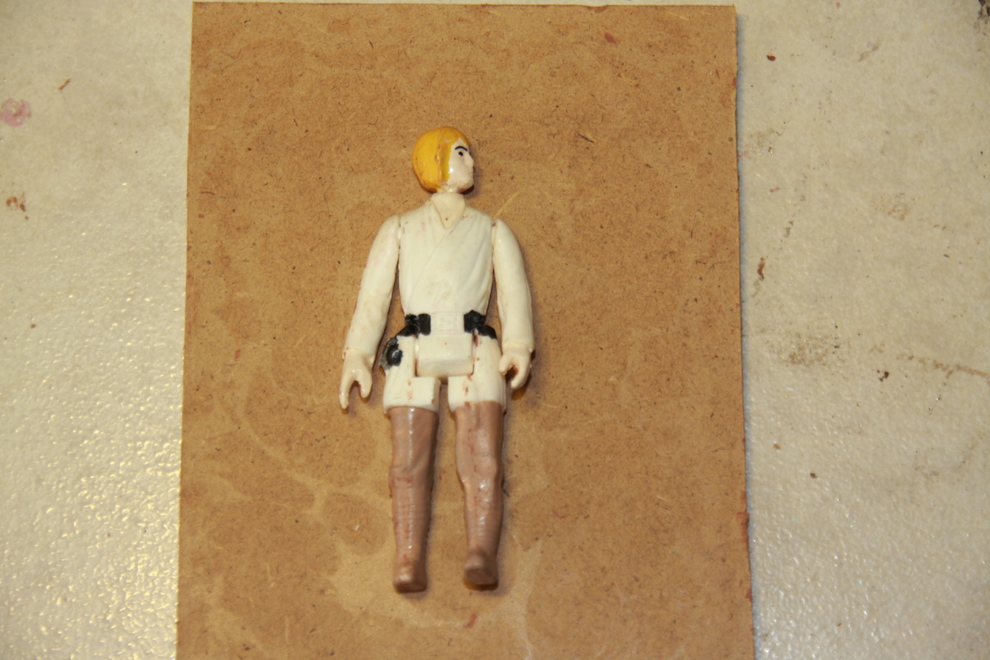

Az eredeti (szobor ).



[000000000]

Miért kell külső kép linkel rosszakodnod ?
5 képet alapból hozzá tudsz adni PL így
Az emelkedést pedig lépés / mm értékben kell megadni.
PL ha a motor 800 lépés / körülfordulás a menetemelkedés 8-as akkor 100 lépés lesz 1mm

[k2rf792ud]

azért hogy nagyobb legyen a felbontás..
köszi az infót! [#vigyor3]

Configuration.h

és ebben a configfájlban ezt hol találom?? [#nemtudom]

[000000000]

CRLT + F és oda beilleszted ezt:  #define DEFAULT_AXIS_STEPS_PER_UNIT
Aztán katt a keres gombra.
Ha minden igaz ezt találja meg: #define DEFAULT_AXIS_STEPS_PER_UNIT   {160, 160, 800, 210.02}   // default steps per unit for Ultimaker
Már ha alapon vannak az értékek.
Az első 160 az X, a második az Y, a 800 a Z, a 210.02 meg a extruder értéke step/mm-ben
Ahhoz képest, hogy 2 hete láttam először ilyet, nem rossz  [#nevetes1]
Amúgy egyszerű mint a faszög csak logígásan kell gondolkodni [#idiota]

[k2rf792ud]

köszi!
ahogy rávezetsz kezdem átlátni...
nade!!!
hol van az hogy 200mm-re emelkedhet max az asztal?!
és azt levigyem 185mm-re... és ott álljon is meg!

[ykt6caawj]

Ha jól értem, akkor Te egy Witbox2-t alakítottál át az előző verzióhoz készült leírás alapján...

Ebben az esetben az alábbi sorokat kéne módosítani:

#define Z_MAX_POS 200
#define Z_MIN_POS 0

A max-ot csökkenteni mondjuk 30 mm-el min-t növelni 30mm-el.
Ha így nem tolja már bele az asztalt a fejbe, akkor az eltérést be kell állítani arra az értékre amivel megnőtt az asztal magassága.
