A szent küldetés folytatódik!

Még 10 év sem kellett hozzá, és máris kezdenek lekonkretizálódni a dolgok! [#eljen]

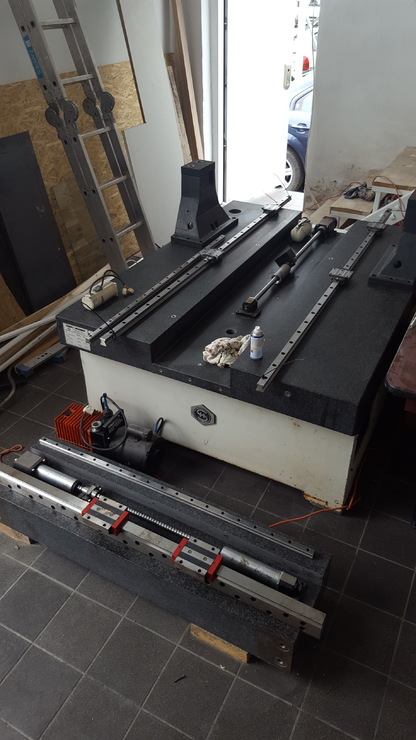

A kezeletlen megszállottságnak, gyűjtőszenvedélynek illetve természetesen a Hobbycnc fórum pótolhatatlan intézményének köszönhetően fölhalmozódott közel egy maróra való cucc.

Ezeket a vastag síneket a képen, meg a 25ös-t (amik a hídon vannak) nem fogom használni azok helyett van egy kosárra való rexroth 25ös. Bírom az O elredezést ez utóbbiakban. Görgőst nem tudtam szerezni kis méretben, de talán nem is kell.

Két láda sör illetve egy nap keresgélés árán sikerült visszaszereznem a Nyiszi féle 30as sík vaslapomat, amit szerencsére elvesztettek, így vagy hat évig porosodhatott egy csepeli raktárban... Most egy furgonban várja, hogy felszabdalják szóval most meg hirtelen sietni kell [#rolleyes]



[wkbgzy80t]

Az az érdekes helyzet állt elő, hogy bár a híd alatt kb 270 mm fér el, mégis a Z tengely konstrukciója során a kitűzött 300mm hasznos utat nehézkesnek tűnik megvalósítani.

A két lehetséges megközelítés, ami nekem eszembe jut:

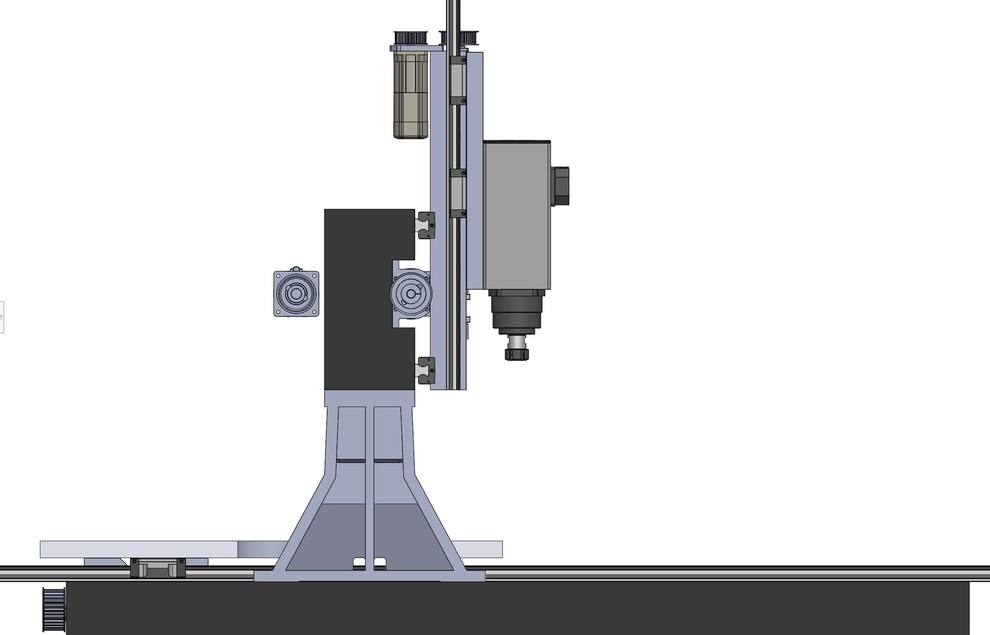

1, Kocsik mozognak (összes kép kivéve az utolsót)
2, Sínek mozognak (utolsó kép)

Az érdekes az, hogy egyik  változattal sem tűnik "arányosnak" a gép merevség szempontjából.

Amikor hosszú a Z mozgás olyankor szokták a síneket mozgatni, de ebben az esetben az nagyon rosszul jön ki, viszont a mozgó kocsis verzió sem az igazi a fölsőhöz közeli állásban.

Bár elhelyeztem két merevítő bordát (a síneket nem számolva) a mozgó kocsis verzión, mégis valahogy kicsit kompromisszumosnak tűnik ez a felfelé kiálló lemez.

Köszörülés után kb 29mm vastagok maradnak a lapok, minden (asztal, Z tengely elemei) a 30 as lapból lesznek kiszabdalva.



[wkbgzy80t]

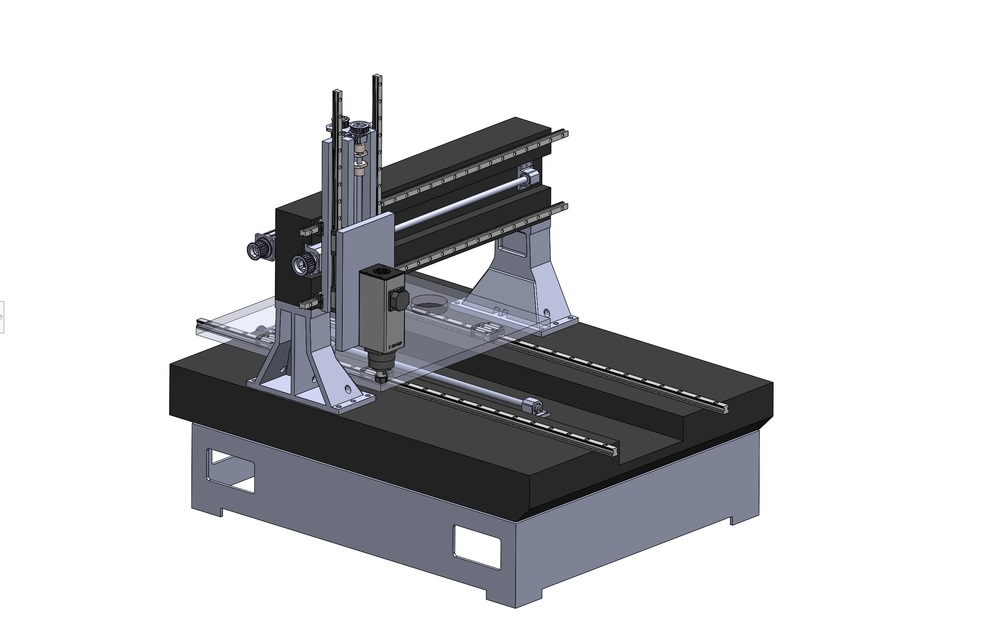

Itt van nagyítva a Z ill. merevítései... Gondolkodtam még egy harmadik sín + egy hátsó merevítés odarakásán, de valahogy az sem tetszik. Ez amúgy még kijönne a 30as anyagból. Meg persze az asztal merevítései is.



[vyvk7xm7]

Nincs kérdőjel.

[ajpwg6jrn]

Ez egy jól átgondolt konstrukció. És a merevséggel sem igazán lesz gond. Várjuk a továbblépést.

[wkbgzy80t]

?

Most már van! [#wilting]

[wkbgzy80t]

Kösz!

Ma kaptam egy 215.000+Áfa-s ajánlatot a vaslemez feldarabolására...

Csak én érzem úgy, hogy le akarnak pattintani?...

Így akartam megszabdalni:



[837pzgjm7]

Azért ha összeadod, elég nagy vágási hossz adódik ki Lv. 30 mm lemezből.
Lehet, hogy nem is akartak nagyon lehúzni.
Viszont a tábla felosztást nézve valószínűleg jobban járnál, ha csak a kimondottan lapszerű idomokat vágatnád táblából.
Azok a hosszú, kis keresztmetszetű sávok inkább melegen-hengerelt laposacél vagy szélesacél után kiáltanak.
Ha esetleg több ráhagyást kell lemunkálni, azt az elmaradó hossz oldali lángvágási költség bőven kompenzálja.
(Egyébként sem nagy élvezet lángvágott élt forgácsolni.)

[837pzgjm7]

Aha! Most látom, hogy az a sok apró furatos, meglévő tábla (hozott anyag) lenne a vágás tárgya.
Talán itt van a kutya elhantolva....

[wkbgzy80t]

Gondolom, meg én vízzel kértem, pont hogy kellemesebb egyen megmunkálni, meg nem másszon el.

Azóta egyébként változott a koncepció, azt hiszem én fogom felvágni körfűrésszel... Nem lesz nagyon kellemes, de megéri az az egy-két nap azt hiszem...

[837pzgjm7]

Továbbra is az Lv. 30-as lemezről beszélünk?
Szereted a kihívásokat... [#lookaround]

[ajpwg6jrn]

Én is vágtam már 30-as kazánlemezt. Igaz csak egy 30x40cm-es darabot, de nagyflexxel viszonylag gyorsan meg lehet oldani. (Igaz kell pár vágókorong.)

[wkbgzy80t]

Éppen van is egy fémvágó tárcsám befogva egy sima 1xxx wattos fűrészbe, meg 25 ös lemezdarab kéznél... PRÓBA

Remélem nem fog fájni...

[8irerv4i]

Én meg sem próbálnám ...
De gyalugéppel igen jól lehet leszúrni .
A méreteket nem találtam hirtelen .

[wkbgzy80t]

sajna elég nagy, 1000*1300 mm a tábla
