CNC eszterga építő iskola

[f67nx205]

Áttétellel hajtod a tengelyeket vagy fixre rá van rögzítve? Én szíjas áttételre gondoltam. Illetve a főmotort is kicserélem, teljesen le lett csupaszítva. Így már 2 ember akár mozgatni is képes (pincében lesz), csak ott tudjuk megoldani a fűtést. A motorjaidat és a golyósorsóidat honnan szerezted be? Feltéve ha golyos orsót használsz.

[Miki2]

Persze, golyós orsókat használok, és "boltban" veszem.
Mindkér orsót szíj áttétellel hajtottam.

[hef50hgpg]

Sziasztok. Ki jártas CNC esztergán a hajtott szerszámokkal való megmunkálásba? Lenne pár kérdésem.
Üdv Bence!

[Vetesi75]

Szia! Mi a kérdés?

[hef50hgpg]

A C és Y tengelyes marások programozási igazából. Zsebek, nútok, négyszög szokszög alakzatok stb...igazából az alapok.

[svejk]

Fiatalon, bohón nyitottam anno ezt a topicot...

Ma sok mindent másképp látok, de az UCCNC software úgy néz ki mégsem hagyja az esztergályosokat cserben! [#t218p8967#]

Ebben a topicban a linkek javarészt már döglöttek, így jó lenne újra a régi vagy az azóta született ötleteket megismerni.

Rengeteg olyan kis bisz-basz alkatrész van amit egy kis asztali esztergán is el lehetne készíteni.
Gagyi műanyag világunk meg ontja a túlkönnyített, alulméretezett alkatrészeket, így még otthoni igény is lehet rá.

Sokan alakítottak már át kisebb-nagyobb hagyományos esztergát CNC-re Mach3 vagy ritkábban Linux vezérlésűre.

Mivel az UCCNC-nél még aktuális, folyó a fejlesztés- még ha mostanában kissé lassabnak is tűnt- itt lenne a lehetőség minél több funkciót belevetetni a fejlesztőkkel.

Pár éve én egy TCFM100 gép átalákításánál segédkeztem, s bizony többször kellett Dezsoe segítségét kérnem macro írásban.
Legtöbb fejtörést a szerszámok elhelyezése és azok lekezelése jelentette. Jó lene ha ezzel már nem kellene majd törödnünk külön.

Így most azt mondom helyből, hogy első és hátsó késtartó de inkább revolverfej elengedhetetlen, ha már CNC.

Az

EMCO revolverfejet nem űrtechnika lutánozni, a működését bizonyára sokan ismerik, vannak animációk is róla a neten.
Amit anno Vargha Kálmán elkészített és több találkozón bemutatott már egy felsőbb ketegória, de kétségteleneül jobb.

Ha valaki tud még megoldásokat akár csak egy linkkel azt is megköszönnénk.

[SzaboDenes]

Szia!

Be kellene üzemelnem egy ilyen kis EMCO revolverfejet.
Sajnos nincs meg az eredeti kis motorja.

Felmerült bennem néhány kérdés:

Ez az EMCO revolverfej motor meghajtása hogy néz ki pontosan?

Az értem, hogy az egyik irányba forog körbe-körbe, de mikor irányt vált a forgás, és megakad a revolverfejben lévő kilincsmű, akkor a motor folyamatosan erőlködik, és tarja megfeszítve a kilincsművet, és folyamatosan melegszik a motor?

Honnan tudja forgás közben, hogy mikor kell megállni, és visszafelé forgatni?

MACH3-ban meg lehet oldani a revolverfej motorjának ezt a fajta vezérlését?

Előre is köszi a választ.

[Motoros]

DC motor van benne, amikor csak beáll akkor megkapja a rendes tápfeszt adott polaritással, amikor pozicióba ért akkor irányt vált a motor (polaritást) és a tápfeszt is lecsökkenti, nem fog leégni.
Van a tengelyén egy digitális pozicióérzékelő ... de ha erre pontosan kíváncsi vagy akkor Tibortól megkérdezheted, ha kedve van akkor elmeséli.

[svejk]

Ahogy írod, egy előtétellenállást iktatbe és azzal korlátozza az áramot a statikus állapotban.
A legrégebbi EMCO-nál még pozíció érzékelő sincs, minden időzítéseken múlik.

(ez egyébként típushiba is nála, hogy a már közel 20 év alatt kiszárad az időzítő kondija és egyre rövidebb az idő, így aztán elkavarodik a rev.fej)

Kettő is volt már nálam ezzel a hibával.

[svejk]

Szerintem a Mach3 "PLC"-jében -ami a Brian-  megoldható biztosan.

[Motoros]

Az Emcoturn 120-nál már volt pozicióérzékelés. Ez a gép már nemcsak amolyan iskolai tanulógépnek lett kitalálva, hanem termelni is lehetett vele.
Igaz ez az egyirányba való rev fej forgás kicsit időrabló megoldás, főleg ha egyszerű munkadarabnál csak két három szerszám volt bent és a fej kering üresben.
A Kálmán megoldása nekem jobban tetszett.

[svejk]

Meg ugye az EMCO-nál nem terhelhető visszafelé a rev. fej.

[Autotec1]

Sziasztok

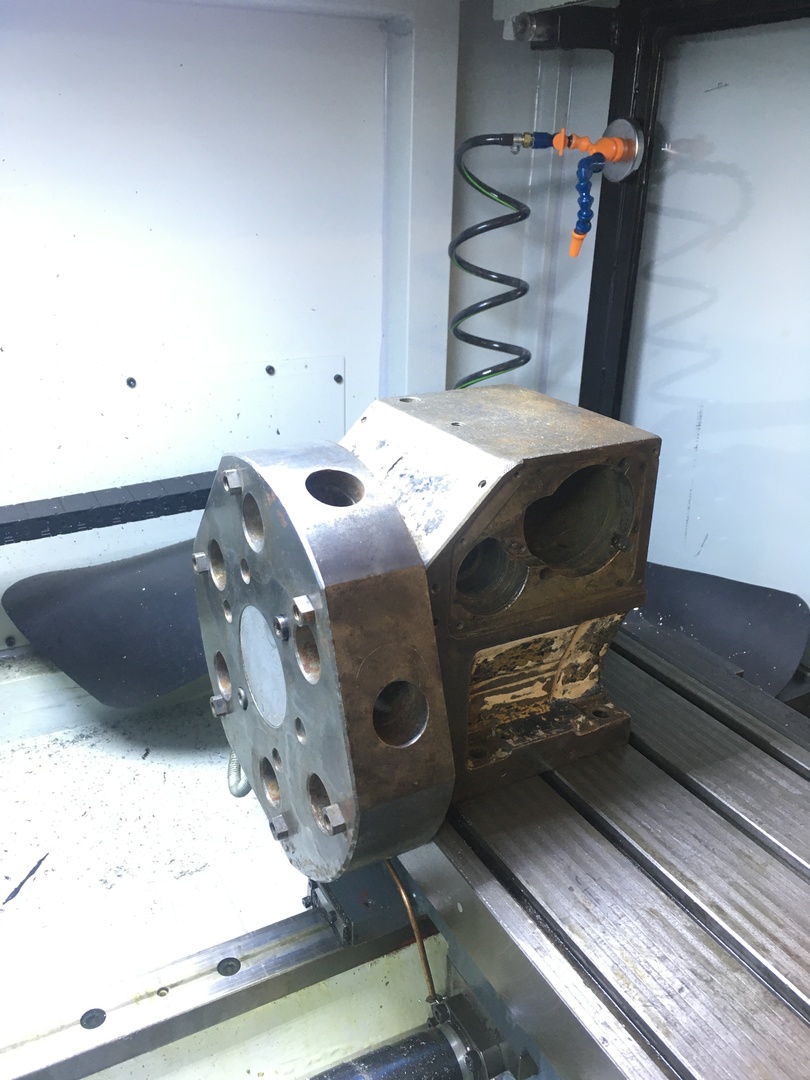

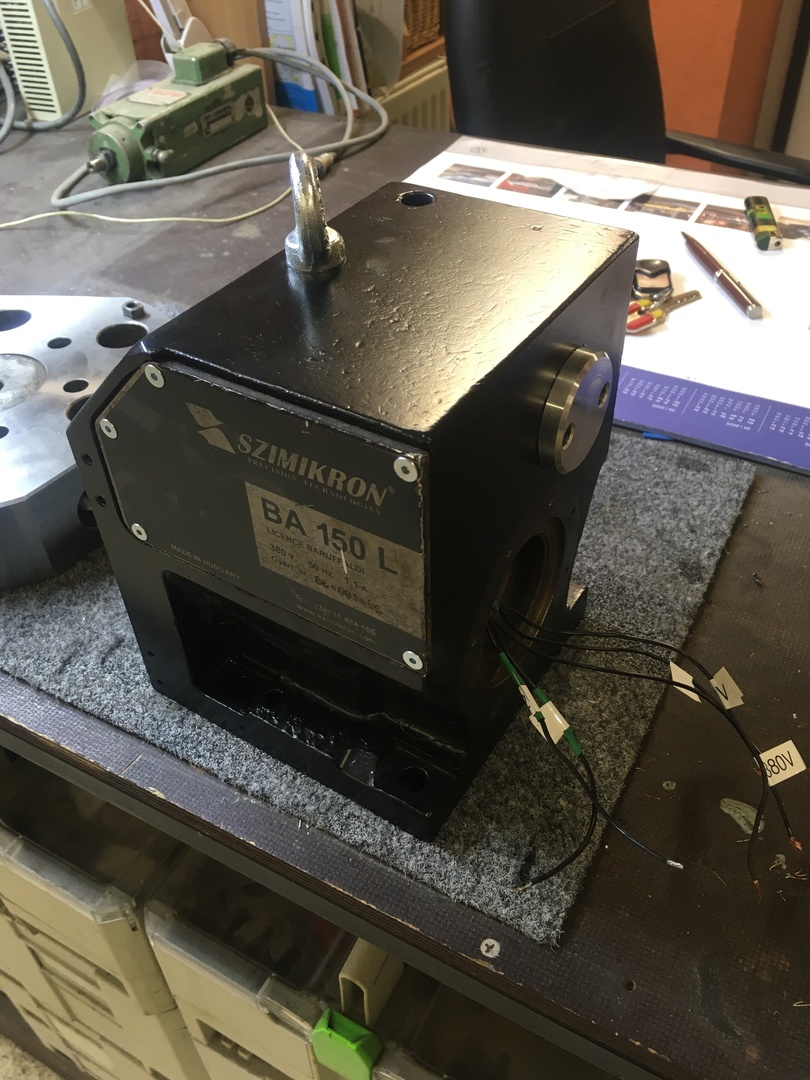

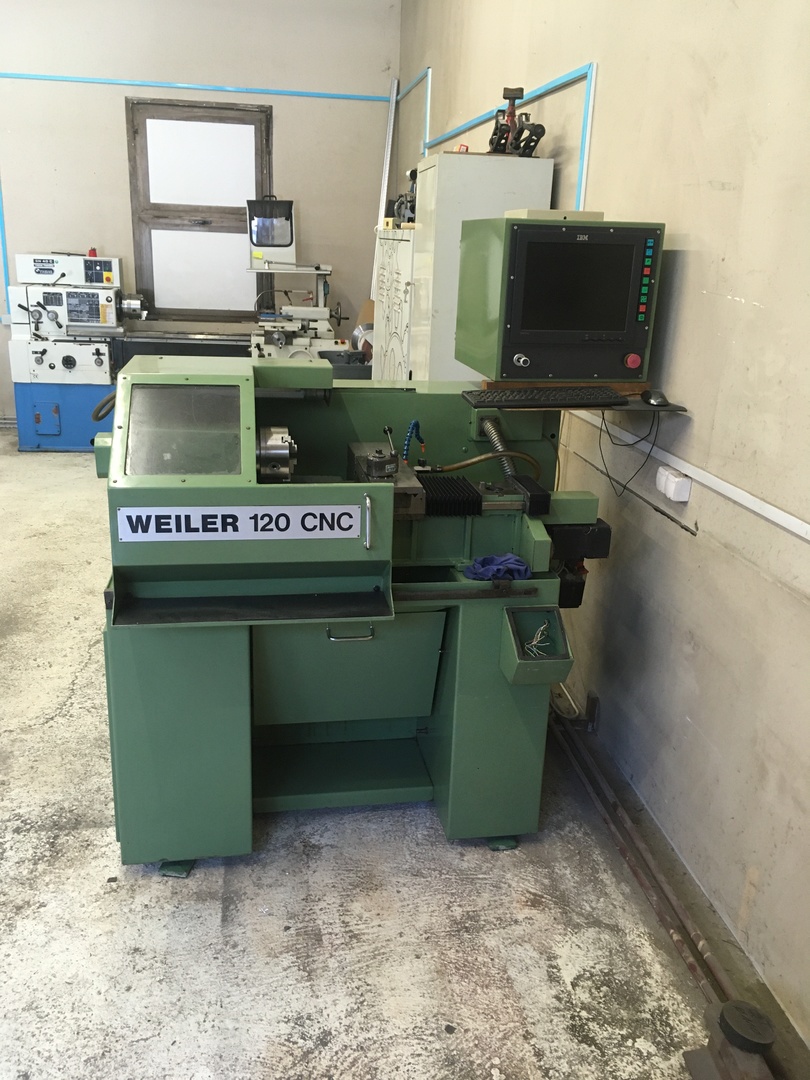

Én ezt tervezem felszerelni egy weiler 120cnc-re
Kicsit meg kell emelni az orsóházat, de szerencsére könnyen szerelhető



[svejk]

Ez sem lehet visszafelé terhelni.

[SzaboDenes]

Köszönöm mindenkinek a hozzászólását.
Már most nagyon sok hasznos infót kaptam.
Ez egy EMCO Compact5 CNC eszterga, ezen még nem volt a revolverfejnek pozíció érzékelő.

Gyakorlatilag az utolsó csavarig szétszedve zacskóban kaptam, és most próbálgatom beüzemelni. A vezérlő elektronikából a számítógép rész nincs meg hozzá.

Érdeklődnék, hogy nem tudja valaki, hogy az eredeti léptetőmotor és motormeghajtója milyen üzemmódban működik gyárilag?

Megvannak az eredeti léptetőmotorok + hozzá a teljesítmény elektronika. Ez a vezérlő panel A,-A,B,-B logikai jeleket vár. Viszont a MACH3-as USB-s vezérlő kártyám STEP,DIR jeleket ad. Gondoltam készítek egy kis mikrokontrolleres konvertert, csak jó lenne tudni, hogy milyen üzemmódban vezérelték eredetileg a léptető motorokat.
Ezen a négy vezetéken szerintem háromféle vezérlés jöhetett szóba:
1. FULL STEP, egy tekercses kapta egyszerre az áramot
2. HALF STEP
3. FULL STEP, de két tekercs kapta egyszerre az áramot

Mivel semmilyen visszacsatoló jel nincs, szerintem itt szóba sem jöhetett microstep.


Milyen tempóval megy a gyári vezérlés a ? (hány lépés/másodperc)
Mit bírt el az elektronika+ motor lépésvesztés nélkül?

Esetleg nincs valakinek erről valami infója?

Köszönöm
