Ezt készítettem a CNC gépemmel...

[Robsy1]

Mostanában az egyik kedvenc témámmal, a szinkron vezérlésekkel is foglalkoztam. Elkészült egy hímző/varrógép vezérlés, ahol a tű mozgásához szinkronizáltan történik az X, Y elmozdulás az aktuális pozícióba.



Robsy CNC hímző/varrógép vezérlés teszt video.

A tesztnél a hajtás csak léptető motoros volt, ezért ennél a ~3 mm-es öltéshossz sorozatnál ~4.5 Hz a tű szinkron frekvenciája.

[eduard]

Nagyon érdekes hogy 3élű szerszámmal ilyen lassan használod és kis fogással. A nagja is fura. Mintha acélt marnál, pedig ha jól látom alu.

Ha a szerszám hatos, megpróbálhatnád 20.000rpm en, 1000mm/s előtolással, 5mm fogásmélységgel és 0.4-1mm fogással. Kenéshez pedig sima alkonek, izopropil feszkendezve vagy szórva. Elég csak köd, nem kell locsolni.

Az előtolással lazán mehetsz 4000mm/s-ig vagy tovább, ha bírja géped.

[eduard]

Nagyon jók lettek. Megmunkálási paramétereket írsz? Kíváncsi vagyok. Esetleg videód nincs hozzá? A hangja érdekes lenne.

[gaben]

Szia,

videót nem csináltam, de a többit írom.

kontúrmarás: 2mm-es 3 élű Datron maró,
F: 200mm/min
S: 5.000rpm

gravírozás: 4 élű keményfém
F: 200mm/min
S: 24.000rpm

Mivel baromi rideg és sűrű anyag ez a titán, ezért a marásnak is mély, búgó hangja van. Ha nem jó a lefogatás vagy életlen a szerszám, akkor berezegteti az egész gépet.
Ezért kell minél lassabb fordulat és kellően nagy előtolás.


üdv,
gaben [#wave]

[D.Laci]

"1000mm/s"
"4000mm/s"
Nem lesz kicsit sok?

[eduard]

De ez így sok lenne. mm/min akart lenni.

[eduard]

Köszi, izgalmas. Én még nem próbáltam. Anyagot honnan vettél hozzá és melyik ötvözet?

[gaben]

Hát az passz, hogy melyik ötvözet, még haveromtól kaptam pár éve.

[Jozs]

De gondolom egy sima hímzőgépen is szinkronizálva van a tűhöz az X-Y elmozdulás, különben eltörne a tű (?)

[Robsy1]

Gondolom a sima alatt azt érted, hogy nem CNC, hanam csak mechanikus. Ott a fix mechanikai lánc garantálja a szinkront, és ha nem kell a nagyobb programozhatóság, szinte verhetetlenek ezek a mechanikák öltés/s tekintetben.

[Timár László]

A 2. kép valami ilyen jellegű. Ez egy Blaser saját fejlesztésű mesterlövész puska, a hangtompító saját és az egyenes gyorsfelhúzás szintén fejlesztés. 4.2Milla 308 kaliber, spec lőszer.



[gaben]

Biztos remek puska.
Én egy Tikka T3x Tact A1-el versenyzem, 6.5 Creedmoor kaliberben, saját töltésű lőszerekkel.

[ywathzay]

Erről a videóról eszembe jutott a magyar narancs....

[D.Laci]

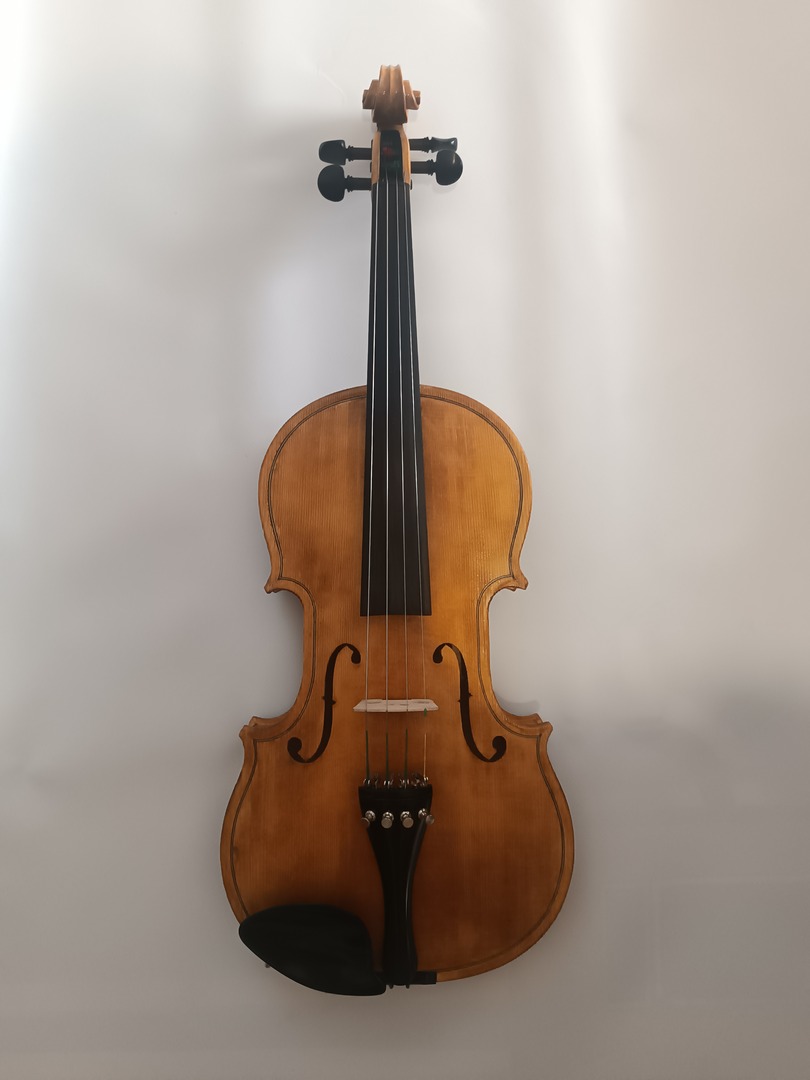

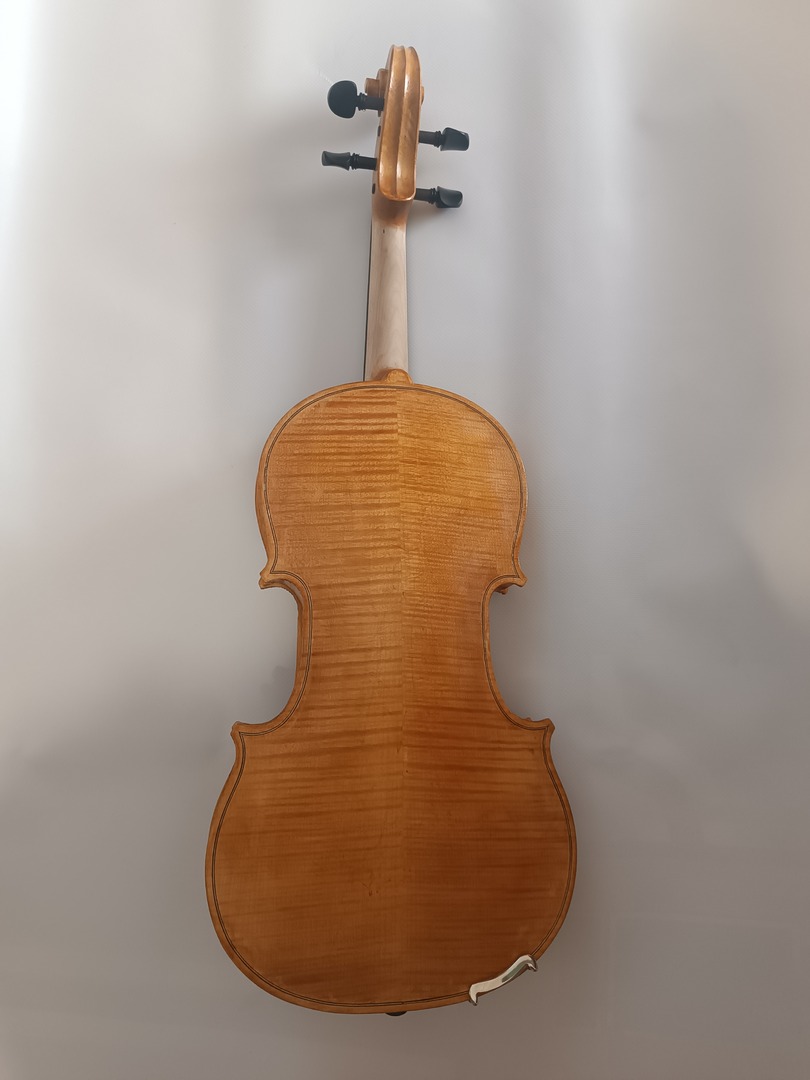

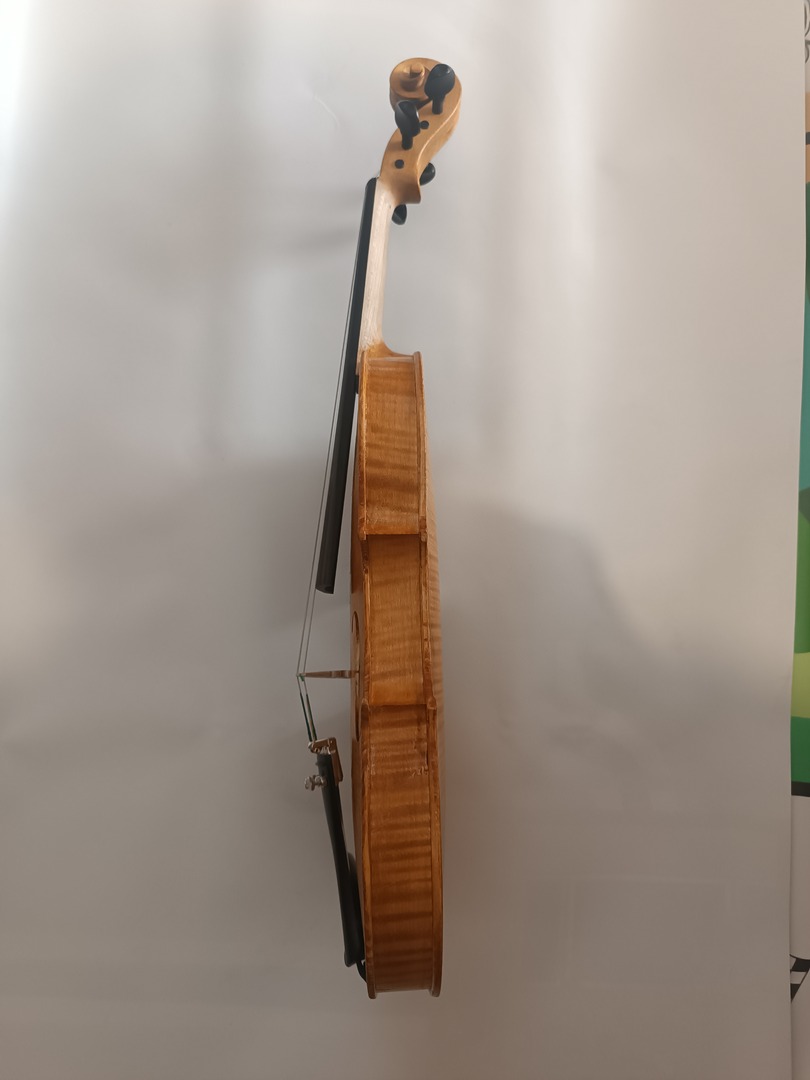

Mesterhegedű.



[svejk]

Saját kútfőből van az egész?
