Semmi titok. Az eredeti pontalan kérdére válaszoltam csak röviden, hiszen egy letörés G0, G1 kódokkal is megoldható. Tehát "van" a válasz.

[kzoli]

Szerintem ilyen G kód nem lesz. Ha jól gondolom a mach3 szabványos ISO G kódokkal dolgozik. Annó amikor Hunor PNC-n dolgoztam ott volt egy ARC paraméter ha jól emlékszem. Itt lehetett megadni letörést és akkor a vezérlő aszerint számolta a szerszámpályát. Kényelmes funkció volt mert egy mondatban sokmindent el lehetett végeztetni vele. A mai vezérlők meg szinte csak G0 G1-el dolgoznak. Főleg ha CAM programban készül hozzá a program.
Mondjuk ezzel sajnos nem segítettem

[szpinya]

Ha nincs hát nincs.  Megoldom a hagyományos G0,1,2,3-al.
Viszont lenne még egy kérdésem. Előtte viszont vázolnám az alapszituációt.
Egy hagyományos eszterga lett átalakítva Mach-3 vezérlésű cnc-re. Amivel Gépjármű alufelnik front és perem kontúrját szeretném faragni.
Egy letapogató program segítségével, 0.1 mm-es lépésenkét letapogatom a felni kontúrját, ezt a koordináta pont halmazt egy másik progi segítségével kiegészítem a szükséges X és Z előtagokkal. Így megvan a szükséges szerszámpálya vonala.
Csakhogy......és itt jön a kérdés/kérés......az elkészült kontúrvonalban vannak mechanikai dolgok miatt korrigálásra szoruló részek, többek között ide tartozott volna az első kérdésem is a lekerekítés és letörés kapcsán.
Na szóval ....keresek olyan könnyen megtanulható/kezelhető programot, ami beolvassa nekem a .txt kiterjesztésű fájlomat, és grafikus felületen keresztül tudnám ezt a szerszámpályát korrigálni.
Most , magával a Mach3 Turn-al csinálom ezt , csak hát ott a megjelenítés rész eléggé  kezdetleges.
Mellékletként megpróbálok feltölteni példa fájlt.
Köszöm előre is segítségeteket.

Kód Kijelölés Kibont


G21 G40  G94
M3 s500
G4 P12     (várakozás)

G01 X0 F150
X0.00000Y-0.01300Z-50.50000
X0.20013Y-0.01300Z-50.50000
X0.40026Y-0.01300Z-50.50000
X0.60039Y-0.01300Z-50.50000
X0.79987Y-0.01300Z-50.50000
X1.00000Y-0.01300Z-50.50000
X1.20013Y-0.01300Z-50.50000
X1.40026Y-0.01300Z-50.50000
X1.60039Y-0.01300Z-50.50000
X1.79987Y-0.01300Z-50.50000
X2.00000Y-0.01300Z-50.49074
X2.20013Y-0.01300Z-50.46296
X2.40026Y-0.01300Z-50.42037
X2.60039Y-0.01300Z-50.35000
X2.79987Y-0.01300Z-50.26296
X3.00000Y-0.01300Z-50.17037
X3.20013Y-0.01300Z-50.06481
X3.40026Y-0.01300Z-49.94630
X3.60039Y-0.01300Z-49.81667
X3.79987Y-0.01300Z-49.68704
X4.00000Y-0.01300Z-49.54074
X4.20013Y-0.01300Z-49.39630
X4.40026Y-0.01300Z-49.24630
X4.60039Y-0.01300Z-49.10000
X4.79987Y-0.01300Z-48.95370
X5.00000Y-0.01300Z-48.81296
X5.20013Y-0.01300Z-48.67222
X5.40026Y-0.01300Z-48.53704
X5.60039Y-0.01300Z-48.40185
X5.79987Y-0.01300Z-48.25741
X6.00000Y-0.01300Z-48.11852
X6.20013Y-0.01300Z-47.97963
X6.40026Y-0.01300Z-47.83704
X6.60039Y-0.01300Z-47.69259
X6.79987Y-0.01300Z-47.55000
X7.00000Y-0.01300Z-47.41111
X7.20013Y-0.01300Z-47.26481
X7.40026Y-0.01300Z-47.12222
X7.60039Y-0.01300Z-46.97593
X7.79987Y-0.01300Z-46.82963
X8.00000Y-0.01300Z-46.68519
X8.20013Y-0.01300Z-46.54815
X8.40026Y-0.01300Z-46.40370
X8.60039Y-0.01300Z-46.25741
X8.79987Y-0.01300Z-46.11481
X9.00000Y-0.01300Z-45.97037
X9.20013Y-0.01300Z-45.82407
X9.40026Y-0.01300Z-45.68519
X9.60039Y-0.01300Z-45.54444
X9.79987Y-0.01300Z-45.40185
X10.00000Y-0.01300Z-45.25741
X10.20013Y-0.01300Z-45.11852
X10.40026Y-0.01300Z-44.97593
X10.60039Y-0.01300Z-44.82963
X10.79987Y-0.01300Z-44.69074
X11.00000Y-0.01300Z-44.54630
X11.20013Y-0.01300Z-44.40370
X11.40026Y-0.01300Z-44.26111
X11.60039Y-0.01300Z-44.12222
X11.79987Y-0.01300Z-43.97963
X12.00000Y-0.01300Z-43.83519
X12.20013Y-0.01300Z-43.69815
X12.40026Y-0.01300Z-43.55556
X12.60039Y-0.01300Z-43.41481
X12.79987Y-0.01300Z-43.27222
X13.00000Y-0.01300Z-43.13148
X13.20013Y-0.01300Z-42.99259
X13.40026Y-0.01300Z-42.84630
X13.60039Y-0.01300Z-42.70370
X13.79987Y-0.01300Z-42.55926
X14.00000Y-0.01300Z-42.41481
X14.20013Y-0.01300Z-42.26667
X14.40026Y-0.01300Z-42.12037
X14.60039Y-0.01300Z-41.97963
X14.79987Y-0.01300Z-41.83148
X15.00000Y-0.01300Z-41.68148
X15.20013Y-0.01300Z-41.52963
X15.40026Y-0.01300Z-41.36852
X15.60039Y-0.01300Z-41.20370
X15.79987Y-0.01300Z-41.03333
X16.00000Y-0.01300Z-40.86667
X16.20013Y-0.01300Z-40.66481
X16.40026Y-0.01300Z-40.46111
X16.60039Y-0.01300Z-40.23889
X16.79987Y-0.01300Z-40.00741
X17.00000Y-0.01300Z-39.77963
X17.20013Y-0.01300Z-39.50741
X17.40026Y-0.01300Z-39.21852
X17.60039Y-0.01300Z-38.90556
X17.79987Y-0.01300Z-38.57593
X18.00000Y-0.01300Z-38.22037
X18.20013Y-0.01300Z-37.80741
X18.40026Y-0.01300Z-37.36667
X18.60039Y-0.01300Z-36.89259
X18.79987Y-0.01300Z-36.23704
X19.00000Y-0.01300Z-35.72778

X19.60039Y-0.01300Z-34.26296
X19.79987Y-0.01300Z-33.50741



X23.00000Y-0.01300Z-9.78519
X23.20013Y-0.01300Z-9.40370
X23.40026Y-0.01300Z-9.08148
X23.60039Y-0.01300Z-8.80741
X23.79987Y-0.01300Z-8.58333
X24.00000Y-0.01300Z-8.40556
X24.20013Y-0.01300Z-8.24259
X24.40026Y-0.01300Z-8.09074
X24.60039Y-0.01300Z-7.95926
X24.79987Y-0.01300Z-7.85370
X25.00000Y-0.01300Z-7.74074
X25.20013Y-0.01300Z-7.66481
X25.40026Y-0.01300Z-7.58704
X25.60039Y-0.01300Z-7.51667
X25.79987Y-0.01300Z-7.45370
X26.00000Y-0.01300Z-7.40556
X26.20013Y-0.01300Z-7.36296
X26.40026Y-0.01300Z-7.33519
X26.60039Y-0.01300Z-7.31296
X26.79987Y-0.01300Z-7.30185
X27.00000Y-0.01300Z-7.29074
X27.20013Y-0.01300Z-7.28333


X33.60039Y-0.01300Z-7.28704
X33.79987Y-0.01300Z-7.28889
X34.00000Y-0.01300Z-7.28704
X34.20013Y-0.01300Z-7.28889
X34.40026Y-0.01300Z-7.28519
X34.60039Y-0.01300Z-7.28519
X34.79987Y-0.01300Z-7.28333
X35.00000Y-0.01300Z-7.28704
X35.20013Y-0.01300Z-7.28333
X35.40026Y-0.01300Z-7.28519
X35.60039Y-0.01300Z-7.28519
X35.79987Y-0.01300Z-7.28333
X36.00000Y-0.01300Z-7.28333
X36.20013Y-0.01300Z-7.28704
X36.40026Y-0.01300Z-7.28704
X36.60039Y-0.01300Z-7.28889
X36.79987Y-0.01300Z-7.29444
X37.00000Y-0.01300Z-7.29444

X38.60039Y-0.01300Z-7.22037
X38.79987Y-0.01300Z-7.19259
X39.00000Y-0.01300Z-7.15000
X39.20013Y-0.01300Z-7.07222
X39.40026Y-0.01300Z-6.98704
X39.60039Y-0.01300Z-6.86481
X39.79987Y-0.01300Z-6.70556
X40.00000Y-0.01300Z-6.50556
X40.20013Y-0.01300Z-6.23333
X40.40026Y-0.01300Z-5.94815

X40.79987Y-0.01300Z-3.13704
X41.00000Y-0.01300Z-2.78889
X41.20013Y-0.01300Z-2.70185
X41.40026Y-0.01300Z-2.64074
X41.60039Y-0.01300Z-2.61481

g00 z10
g00 x0
g00 z0
M30












[000000000]

Szia!

Komplett autofelni digitalizáló / CNC eszterga vezérlő megoldással állok a rendelkezésedre. Keress meg magánban levélben bővebb infókért, vagy beszélgessünk telefonon.

[prinx]

Szia! A Cimco-t tudnám ajánlani nagyon jó kis program.
Elég könnyű kezelni illetve magyarul is tud.
A letörésre próbáltad az A paramétert? Illetve a lekerekítést R paraméterrel?
Talán tudtam segíteni. További szép napot!

[szpinya]

A és R paramétert nem ismeri sajnos .
Kipróbálom ...köszi.

[Victorious]

Sziasztok,

Tapasztalataitokat kérném tőletek az alábbi illesztővel kapcsolatban:

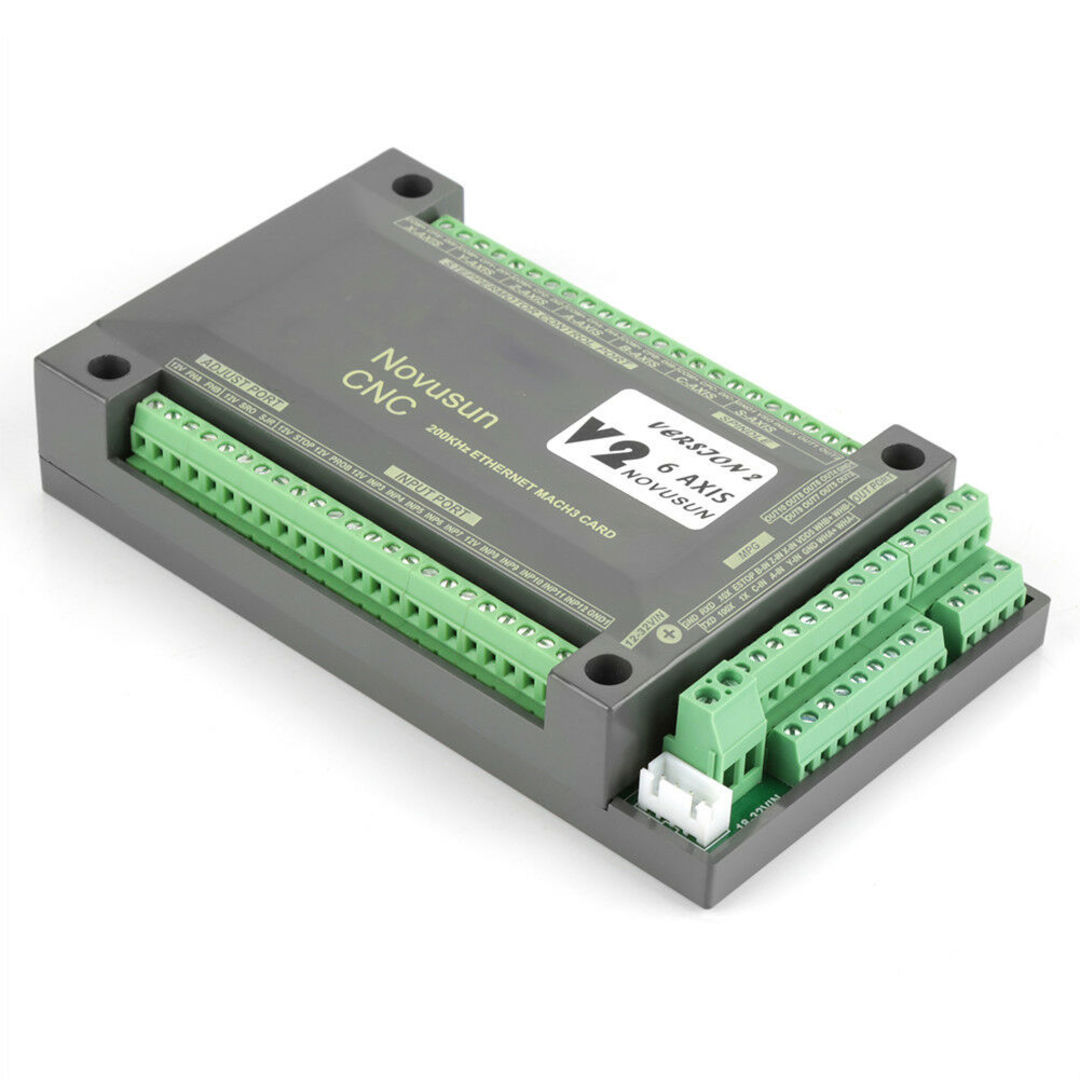

NVEM Mach3 Control Card


Érdemes-e rá "építkezni", megbízható-e?

Köszönöm!



[Pali79]

Kb 2 évvel ezelőtt én is gondolkodtam ilyenben, de a külföldi oldalakon nagyon sok volt rájuk a panasz, kompatibilitási gondok, eldobált kapcsolat a legjellemzőbb probléma.

[GPeti1977]

Nem tudom jó helyen kérdezek-e, de most nézem hogy lehet komplett g kódot futtatni tudó, 4 tengelyes vezérlőegységet kapni, nem is ez a meglepő hanem hogy fele annyiból kijön anyagilag - mach3 liszenc, normális PC, Windows, driver stb, a vezérlő meg egyben van sok bemenettel.
Mik az előnyök és hátrányok, mikor melyiket érdemes használni?

[svejk]

Szerintem az egyik legnagyobb hátrány -ami rémálmom lenne-, ha elakadok nem tudnék kitől kérdezni, azaz semmi support.
A specifikációk pedig vagy igazak vagy nem akkor tudod meg ha megveszed.

A Mach3 olyan amilyen de sok millióan használják a világon, szinte mindenre van megoldás, magyarázat.
Sajnos már a fejlesztés leállt évekkel ezelőtt, azaz jobb nem lesz sosem.

Van ugye az UCCNC ami magyar fejlesztés, én a fentiek és a stabilitása miatt szeretem.
Folyamatosan fejlesztik most is.

[kly]

sziasztok

Ma elővettem kis CNC gépemet egy apró cuccot kellett volna megcsinálnom vele ami már sokszor legyártottam. Annyira rég használtam a gépet hogy nem is volt hozzá jelenleg PC mach3-al. Gyorsan túrtam egy compaq gépet aminek van alaplapi LPT portja. feltelepítetema mach3 at +licenst. volt elmentett képen a CNC beállításhoz. mindent gyorsan beállítottam és teszt. z megy. X csak egy írányban. Y meg se mozdul.
na fasza mi van. debugolok. ráteszem az erre a célre készített LED es cuccomat ami az összes portlábon leddel jelzi az állapotokat. minden rendben villog ott ahol kell azon a pin-en ahogy beállítottam tehát jónak kellene lennie.
arra jutottam hogy azok a pinek nem mennek mikor rá van dugva a vezérlő amik nem adatbitek. a Z csak adatbiten van hajtva ,tehát azon van a step és a dir is. X és Y egyiknek a dir van vezérlőbiten amásiknak a step.
Rádugva a vezérlőre skóppal megnéztem mikor mennek a jelek nem bírja vezérelni azokat a pineket amik vezérlőbitek. ha nincs rádugva a vezérlő akkor szépen mennek a jelek . ha rádugom nem mennek a jelek. mintha gyenge lenne a vezérlőbitláb. üresen megy villogtatja a ledet. terhelve nem villogtatja.
mondom rossz a port. túrtam egy PCI os PLT kártyát feltelepítettem. pont ugyanazt csinálj minta az alaplapi.

mi a tosz lehet ez?
segítsetek kérlek.

ja még annyi hogy másik géppel (ami az asztali desktop gépem simán megy a CNC vezérelés ugyanazokkal a beállításokkal ,de ezt a gépet nem akarom a cnc re használni)
mindkét gép XP
de ezzel a nyüves compaq géppel szivat.


előre is köszönöm

[svejk]

Nem véletlen már az őskorban is a 2-9 lábra voltak konfigurálva a step/dir jelek.

A Compaq gépekre különösen jellemző volt ez, hogy a többi kimenet csak alig terhelehető vagy épp 3 V-os logikával dolgozott az egész. Ez utóbbi a notiknál volt jellemző.

A PCI-os kártyád meg valószínű véletlen pont ugyan ilyen spórolós.

No erre az esetre jól jöhet egy olyan csatoló kártya amin van buffer.
De szerintem átkonfigurálni és átforrasztani azt a pár lábat egyszerűbb.

[kly]

az a baj minimum 9 kell
3x2 step/dri
meg a 3 db ena

és csak 8 adatbit van
lehet az enakat közösítem. nem akartam forrasztani..... de muszáj lesz úgy érzem. fura hogy soha nem jártam még így pedig csomó géppel használtam már. ez a compaq egy tök régi p4 még az őskorból. fura hogy nem jó neki

[svejk]

Bár ha van szkópod akkor valószínű nem gond neked összedobni egy-két, pl. 74HC244-el egy jelerősítőt.

[svejk]

Talán még a BIOS-ban játszhatsz a port SPP, stb. beállításával, de ugye pont a Compaq gépek híresek arról, hogy szinte semmihez sem lehet hozzáférni BIOS szinten.

Nem tartozik szorosan a témához de ezt az enable jelet sosem értettem igazán mire is jó, főleg egy léptetős gépnél.
