[tibs]

"
O5
G1 Z0
G91
G1 G42 Y2.75 D4
G2 Z-3 J-2.75
G2 Z-3 J-2.75
G2 Z-3 J-2.75
G2 J-2.75
G1 G40 Y0 <-- ez Y-2.75 kéne hogy legyen
G90
G0 Z2
M99

O9.5
G1 Z0
G91
G1 G42 Y4.75 D4
G2 Z-3 J-4.75
G2 Z-3 J-4.75
G2 Z-3 J-4.75
G2 J-4.75
G1 G40 Y0 <-- ez Y-4.75 kéne hogy legyen

G90
G0 Z2
M99

G91 növekményes mód ha Y0 akkor nincs elmozdulás nem áll vissza a furat közepére.
Az elején elküldöd 4.75-el Y-ba akkor a végén vissza kell hozni -4.75-el hogy a kiindulási pontba álljon.

[guliver83]

Használt már valaki ilyen USB Mach3 kártyát?
Egy lézert szeretnék hozzá illeszteni .
https://buildyourcnc.com/item/electronicsAndMotors-electronic-component-breakout-Mach3-USB-Board

[55xuwevre]

Köszi!
Kipróbáltam sajnos így is ugyan azt csinálja, továbbra sem  jó.
Ha lesz időd lefuttatnád.
Kösz.

[hrplussz]

Nem pont ilyet, de nagyon hasonlít hozzá.
https://www.aliexpress.com/item/32331678368.html?spm=a2g0s.9042311.0.0.f78f4c4dFkXI6h
Nekem teljesen jól működik egy marógépen.

[guliver83]

Ez is egy 4 tengelyes maró és lenne egy lézer rajta.
Egyenlőre úgy néz ki a dolog,hogy működik.
Ami hiba lehet,hogy 3.3V jön a kimenetén és az nem biztos hogy jó a lézernek.

[tibs]

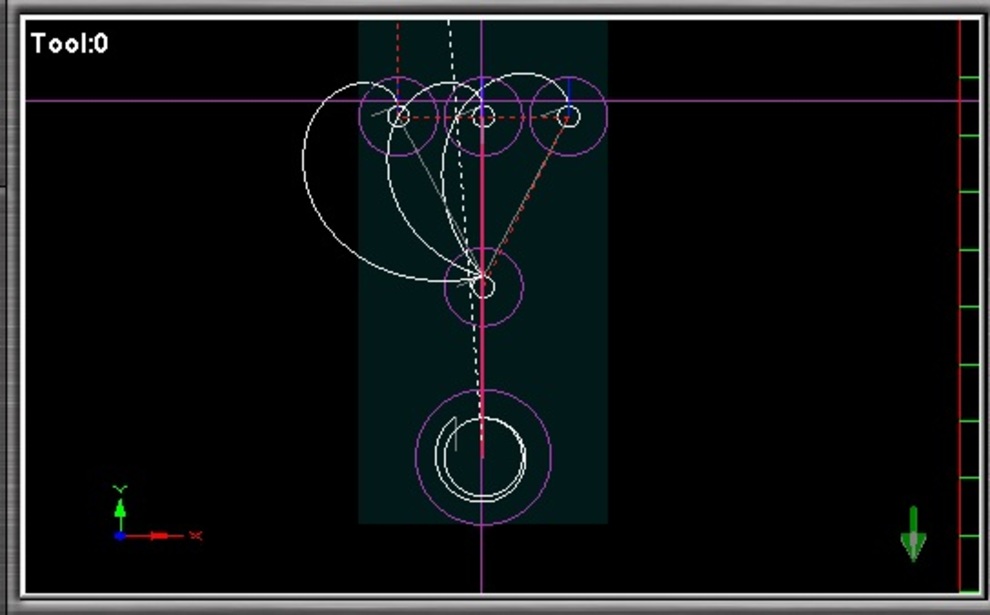

Nekem jól csinálja.



[55xuwevre]

Bocs az előzőnél még nem írtam át amit javasoltál.

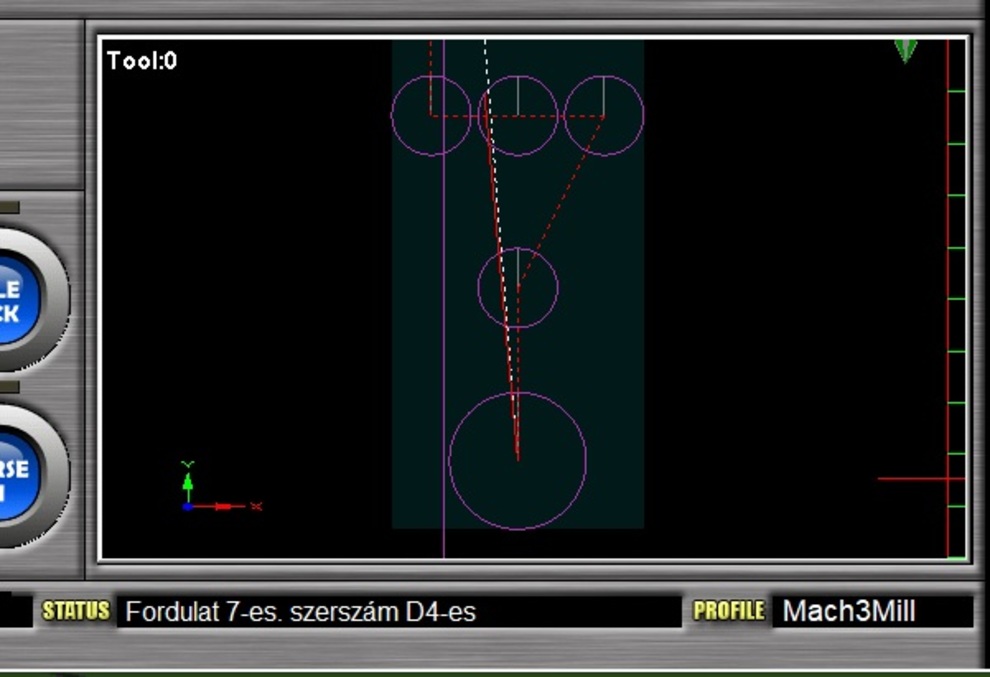

Első kép program betöltés után.

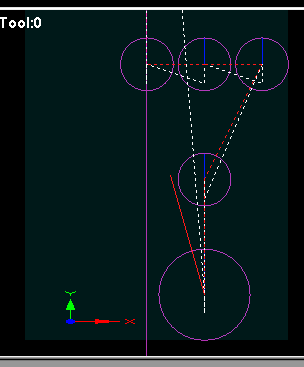

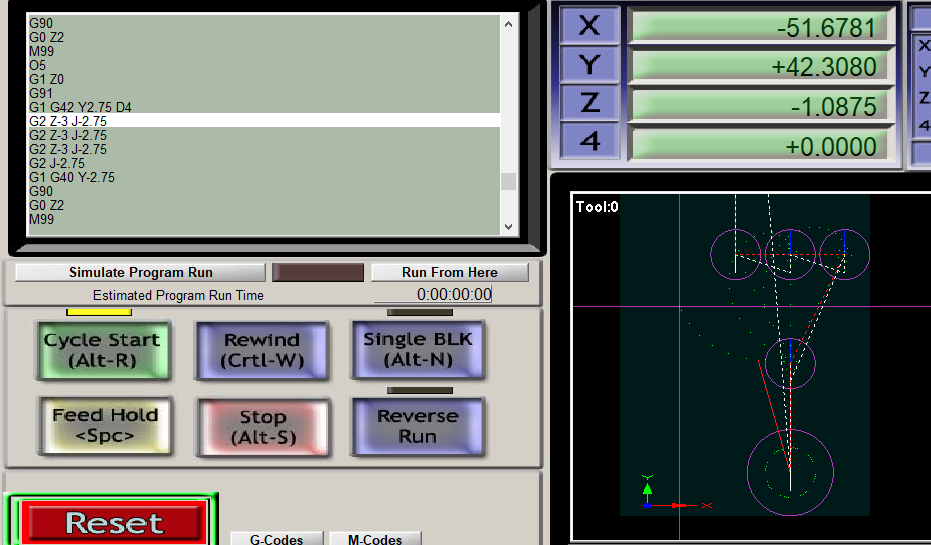

Második a program futtatása közben, amikor a három furat közül a bal szélsőt kellene csinálni. A koordinátákon is látni nem azt teszi amit kell.
Szerinted hol keressem a hibát, van ötleted.
Lehet valami nincs jól beállítva a Mach3-ban.



[2am4nwzib]

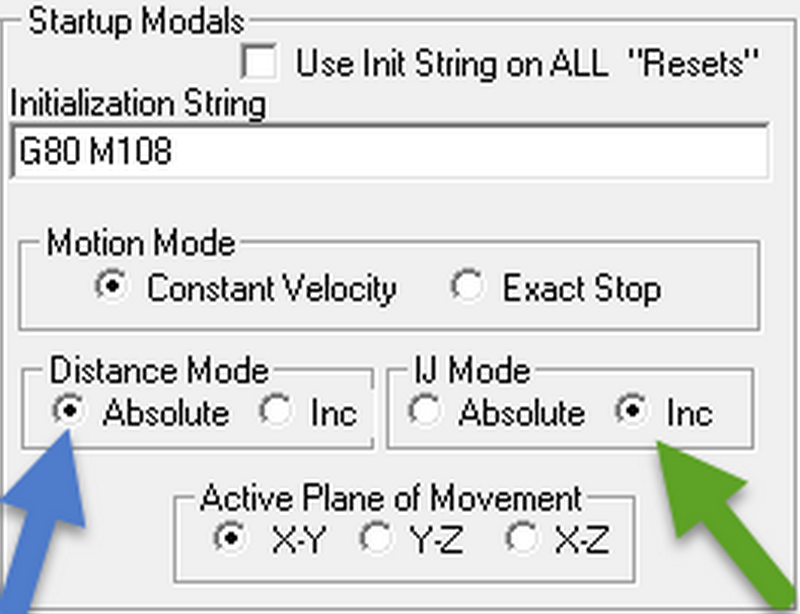

Próbáld meg  átálítani erre ,Genera Config( motion-mode absolut vagy increment , ill IJ-Mode az legyen midig "Inc")



[tibs]

Hoppá!
Több mint 20 éve programozok de ilyen rosszt még nem láttam.
Most hogy komolyabban megnéztem a konturkövetés használhatatlan. Eddig csak CAM progikat használam itthon de már mást nem is fogok Mach3-al.

Itt egy program ebben változókkal van megoldva a konturkövetés.

Kód Kijelölés Kibont


(Fordulat 7-es, szerszám D4-es)
#100=2.75 (1 FURAT ATMERO-MARO ATMERO/2)
#102=0.75 (2 FURAT ATMERO-MARO ATMERO/2)
#101=[#100*-1]
#103=[#102*-1]

G17 G40 G54 G90
M6 T4
G43 H4
M3 S5000 F1200
G0 Z70
G0 X-39.5 Y24
Z2
M98 P1
G0 X-39.5 Y36
M98 P2
G0 X-33.5 Y48
M98 P2
G0 X-39.5 Y48
M98 P2
G0 X-45.5 Y48
M98 P2
G0 Z70
Y100
M30

O1 (9.5-OS LYUK)
G1 Z0
G91
G1 Y#100
G2 Z-3 J#101
G2 Z-3 J#101
G2 Z-3 J#101
G2 J#101
G1 Y#101
G90
G0 Z2
M99


O2  (5.5-OS LYUK)
G1 Z0
G91
G1 Y#102
G2 Z-3 J#103
G2 Z-3 J#103
G2 Z-3 J#103
G2 J#103
G1 Y#103
G90
G0 Z2
M99




Azért van #100 és #101 mert azt sem ismeri hogy -#100.



[svejk]

khmmm... olyannyira, hogy a manualban is leírják hogy inkább CAM-et használj.

[tibs]

 No ezen átsiklottam meg Bíró kolléga is. [#law]

[55xuwevre]

Köszönöm mindenkinek, hogy foglalkozott a problémámmal.
FELADTAM a kézi módszert, igaz most tanulom a Fuson360-at megrajzoltam és sikerült úgy kigenerálni a programot, hogy legyen szerszámsugár korrekció, Jól működik, öröm.

[000000000]

Én az egészet nem értem.
Van az a pont ameddig illene elfelejteni a CAM világát, és egy szerű esetekben helyette picit gondolkodni. Ugyanis olyan tébolyult, lebutult lett ez a világ a "korszerűség" jegyében , hogy egy lassan egy pár soros G kódot igénylő feladatot is a hobbysta csak egy CAM progival tud megoldani. Ez szerintem borzasztó!!![#csodalk]

Ráadásul a te esetedben csak pár furatról van szó, a "kontúrkövetés" egy kivonással (Dfurat-dmaró) elintézhető még fejben számolva is a 4 mm-es maród miatt.
Nem akkora gond lenne azt a pár nyamvadt G kódot beírni, meg utána másolgatni Z szintenként.

Ágyúval verébre tipikus esete ez a dolog ebben az esetben.

[szabo janko]

Egyetértek veled. Egyszerű dolgokat mint amiről itt szó van simán meg kellene tudni írni.Amíg alapvető dolgoknak nem néz utána az ember addig ne CNC-en. Én durván egy évig olvasgattam tanulgattam mielőtt gép építéshez fogtam. Ismerni kell a G és az M kódokat. Valaki írta itt hogy makrókat kell használni, de azt is megkel tanulni megírni.

[9pk59nuy]

Ez pontosan így van!
A hozzászólásod minden szava helytálló![#eljen]
