UCCNC vezérlő program

[PSoft]

Gonosz legyek kicsit?... [#kacsint]

Nem az volt a kérdés hogy mennyit írjon a step/mm ablakba, hanem az hogy...

A STEPS PER UNIT mezőbe írt értéket hogyan tudom kiszámolni?

[TBS-TEAM]

9544 a Macskajaj erdős jelenet jutott eszembe a Nagybajuszos (Jasar Destani) mondása:
Hő de pontos. [#eplus2] Vagy még sem?[#nevetes1]

[svejk]

Milyen szervo?
Szebb a szervo elektronikus áttételébe beírni törtszámként az áttételt mint az UCCNC step/unit ablakába.

[TBS-TEAM]

HANPOSE Servo nincs hozzá számitógépes software.
Egyszerü menüje van jól kezelhető.

[svejk]

PA12/13
Bár a 12 -nél a 0 gyári érték elég érdekes

[560f5bvpd]

Szia,igen Hanpose,bisztos,hogy egyszerű a menüje és jol kezelhető de nekem még nem. Én még csak most ismerkedek a servo meghajtással,nincs tapasztalatom,nekem elég bonyolultnak tűnik igy elsőre,ezért kérném a segítségeteket hogy milyen képlet alapján tudom kiszámolni a steps per unit értéket amit be kell írnom az uccnc programban,mert például az x tengelyen már 30 fogas a fogaskerék nem olyan mint az y tengelyen(abból építkeztek amim volt). És bármilyen más segítséget szervó beállításában szívesen elfogadok.

[designr]

Néhány szervónál írni szokták hogy a gyári érték 0, és akkor ez azt jelenti hogy 1:1 az electric gear

[TBS-TEAM]

Hanpose servonál:
Ha P11--0
Akkor a P12-P13 arányokkal lehet elektronikus áttételt varázsolni.

[TBS-TEAM]

Számítás:
Fogaskeréknél szükséged van arra az útra amit a fogaskerék megtesz egy fordulat alatt.
Modul és a fogszám megadja az osztókört (Do vagy DP jelölik a legtöbb katalogusban).
Pl: M1,5 40 fog=60mm
     M1,5 30 fog=45mm
Fogaskerék adatok kalkulátor
1 fordulat alatt megtett út: Kerület= 2RxPi=DxPi
60x3,1415926535= ~188,49555921mm.
Most már tudjuk elég pontosan 1 fordulat alatt mennyi utat tesz meg 40 fogú fogaskerekünk.
Választol egy febontást pl:1000imp./fordulat.
Ezt beállítod a szervo vezérlőbe PA11-->1000
Ez azt jelenti, hogy a motorod 1000 impulzus alatt fordul 1 fordulatot.
Van egy hajtúműved ami 10:1 (10 fordulat a bemeneten 1 fordulat a kimeneten).
1 szervo fordulatra a fogaskereked ~18,849555921mm tesz meg (ez nem pontos elmozdulás mivel a PI irracionális szám végtelen hosszú nem ismétlődik periodikusan).
Ahhoz hogy megkapd 1mm elmozduláshoz mennyi impulzus kell amit
be kell írnod az UCCNC  Step per units ablakba,el kell osztanod a kapott értékel a szervoba beállított pl:1000 impulzust.
1000/18,84555921=52,062898
Ez elég kevés impulzus 1mm-re ezzel ~0,2mm pontosság érhető el ebben az esetben.
Legalább 200imp./fodulat az ideális.
A szervo vezérlőben: PA5-->5000 beállítás már jó eredményt hoz.
Ehhez 5x érték kell az UCCNC-be beállítanod Step per units=265,314493
Ezzel nem vagy kész mert ez nem pontos adat.
Finomítani kell. [#eplus2]
UCCNC van automata kalibrálás. PDF3.1
A kalibráció három lépésből áll:
-1. a szoftver mozgatja a tengelyt a beállított távolságra "Distance to move" a beállított sebességgel
"Feed rate". Megjegyzés: a beállított távolságot érdemes viszonylag nagy, de még mérhető hosszra
beállítani (pl.: 50-200mm).
-2. mérje meg a tényleges fizikai elmozdulást egy pontos mérőeszközzel, majd írja be a "Distance
measured" ablakba.
-3. a szoftver kiszámolja a kiadott lépés impulzusok és a ténylegesen megtett távolságból a
lépés/mm paramétert, melyet a szoftver eltárol. A "Cancel" nyomógombbal tud kilépni a
kalibrációból.
Ezt többször is el kell végezned a legjobb eredmény eléréséhez.
Nagyjából ennyi. [#integet2]

A Szervo vezérlőbe programozható elektronikus áttétel is.
Akkor a PA11-->0 kell állítani.
PA12---PA13 paraméterekkel lehet áttételt varázsolni.
Így akár egész szám is kerülhet az UCCNC Step per units ablakba, mivel a vezérlő nem tud fél negyed stb... impulzust kiadni csak egészet.

[TBS-TEAM]

Helyesen:
A szervo vezérlőben: PA11-->5000 beállítás már jó eredményt hoz.

[Robsy1]

Megint jó sok számítási hibát összehoztál ebben a szösszenetedben.[#nyes]

[TBS-TEAM]

Ennél nem kell bonyolultabban.
Nem kell belekalkulálni sok-sok matematikai képletet sem
a föld naphoz viszonyitott helyzetét mert nem a holdraszálláshoz kell.

Ui:
A jószándék többet ér mint bármilyen zseni halgatása, vagy rosszindulata. [#integet2]

[Robsy1]

A 9544-ben már 2 napja kiszámoltam, és jószándékúan segítve közöltem, mit kell beírni step/mm adatnak.

Neked ez nem sikerült, sőt elkezdtél nagyképűen engem tévesen kioktatni és olyasmiket mondani rám, amiknek semmi köze a valósághoz![#ejnye1]

[TBS-TEAM]

9550-ben leírta nem egy számra van szükssége, hanem, hogy jut oda.
Na ezt szerintem te soha a büdös életbe még nem írtad le hogyank kell valamit kiszámolni jól senkinek itt,
de azt igen, hogy mindenki hüje hozzá.

[Nagy Csaba]

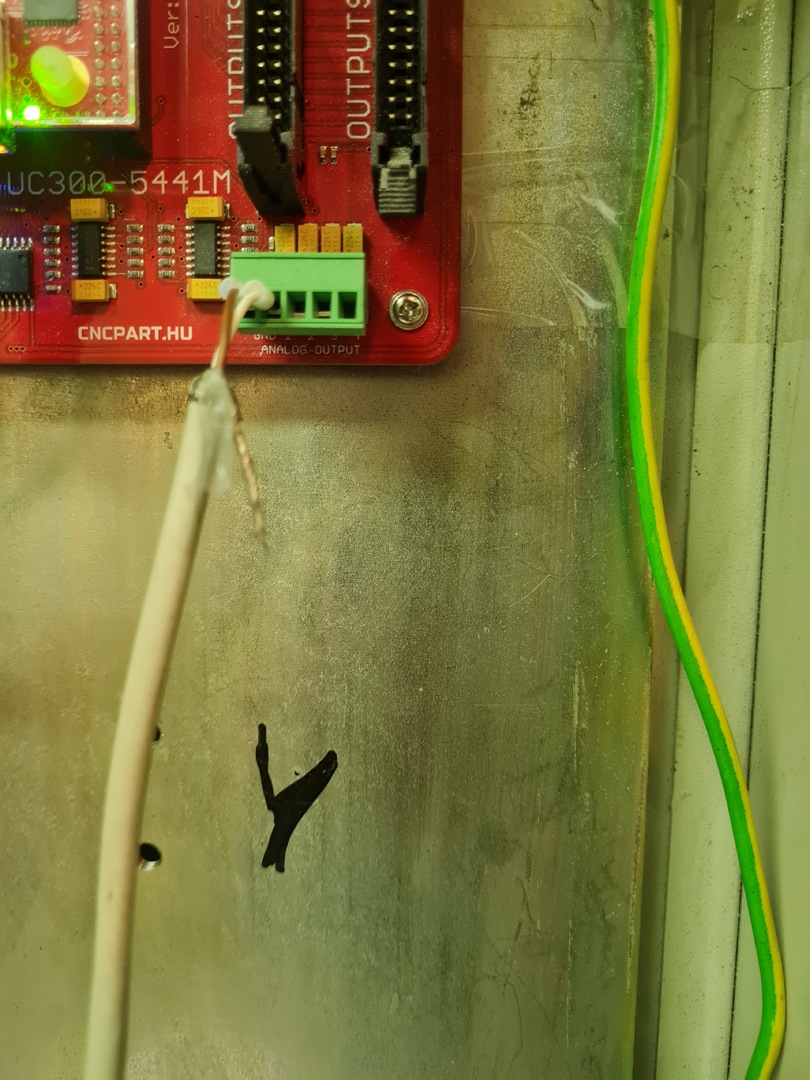

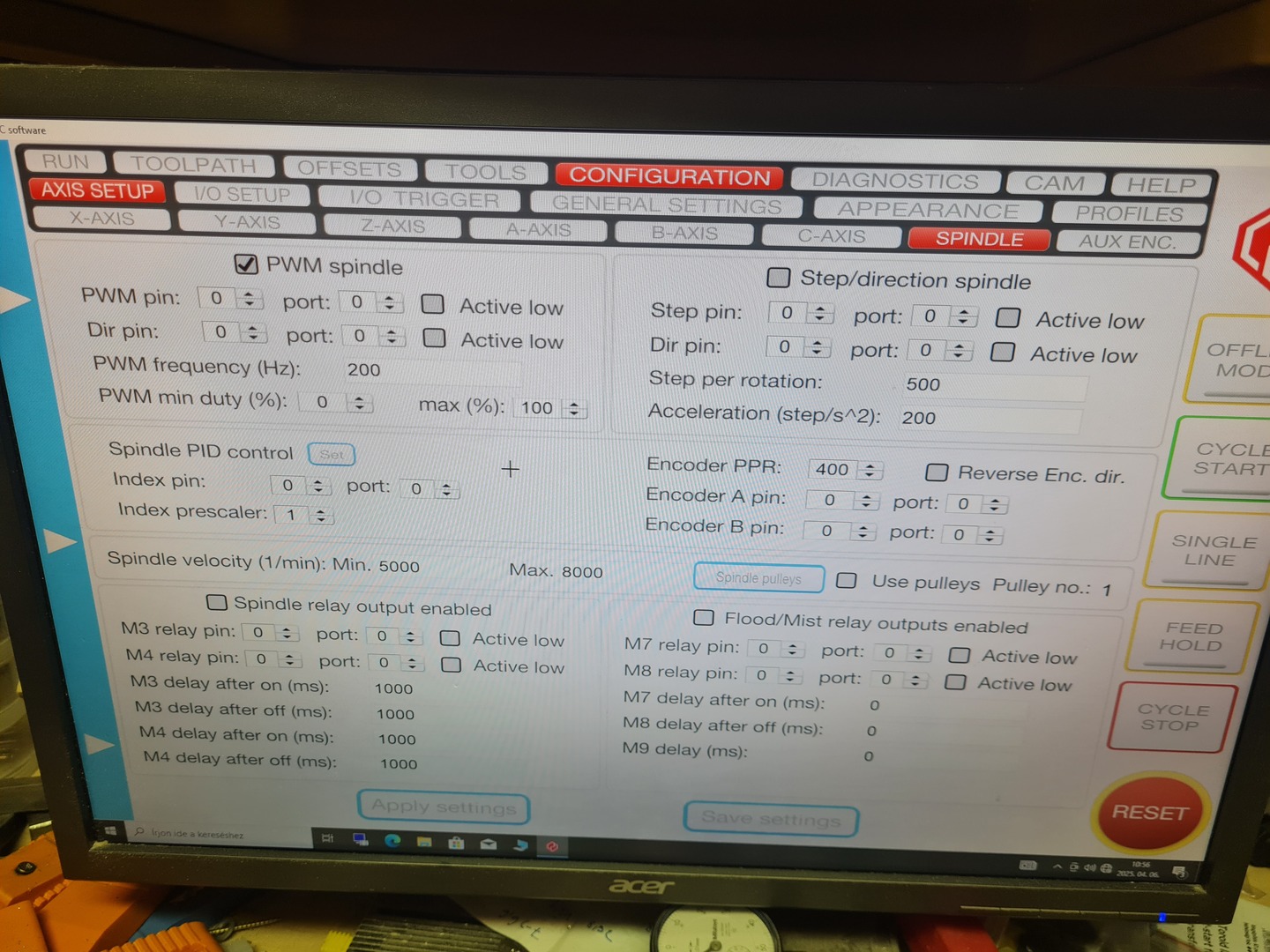

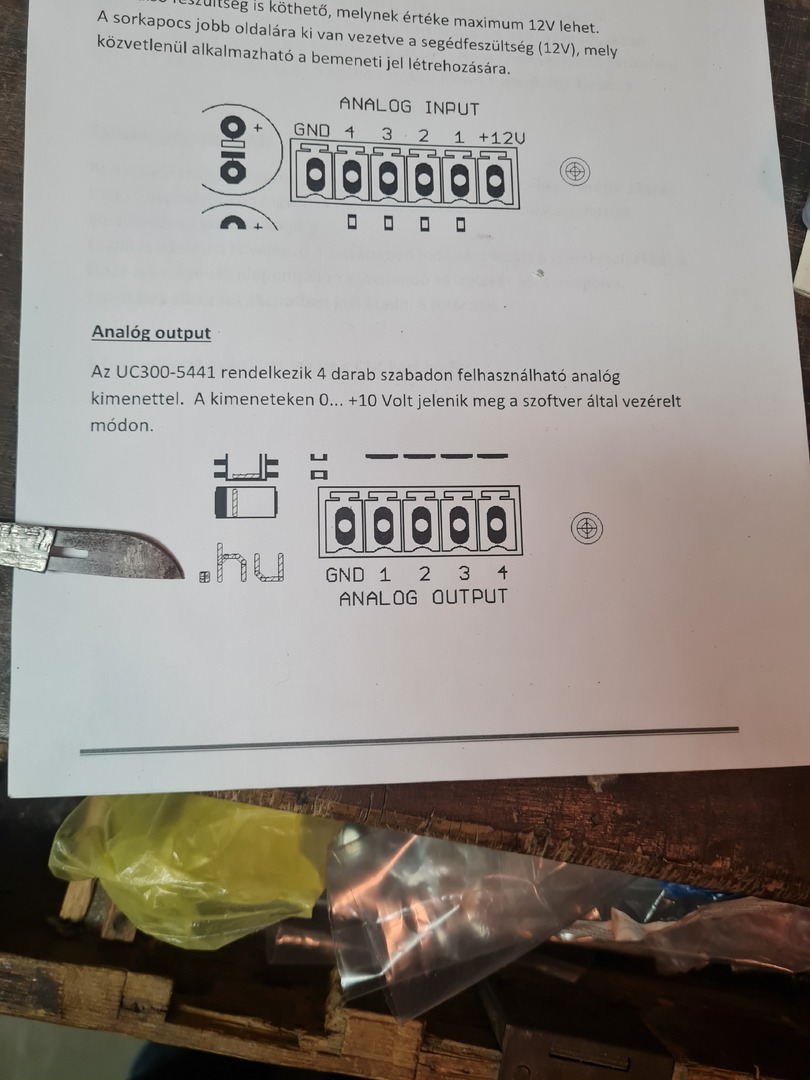

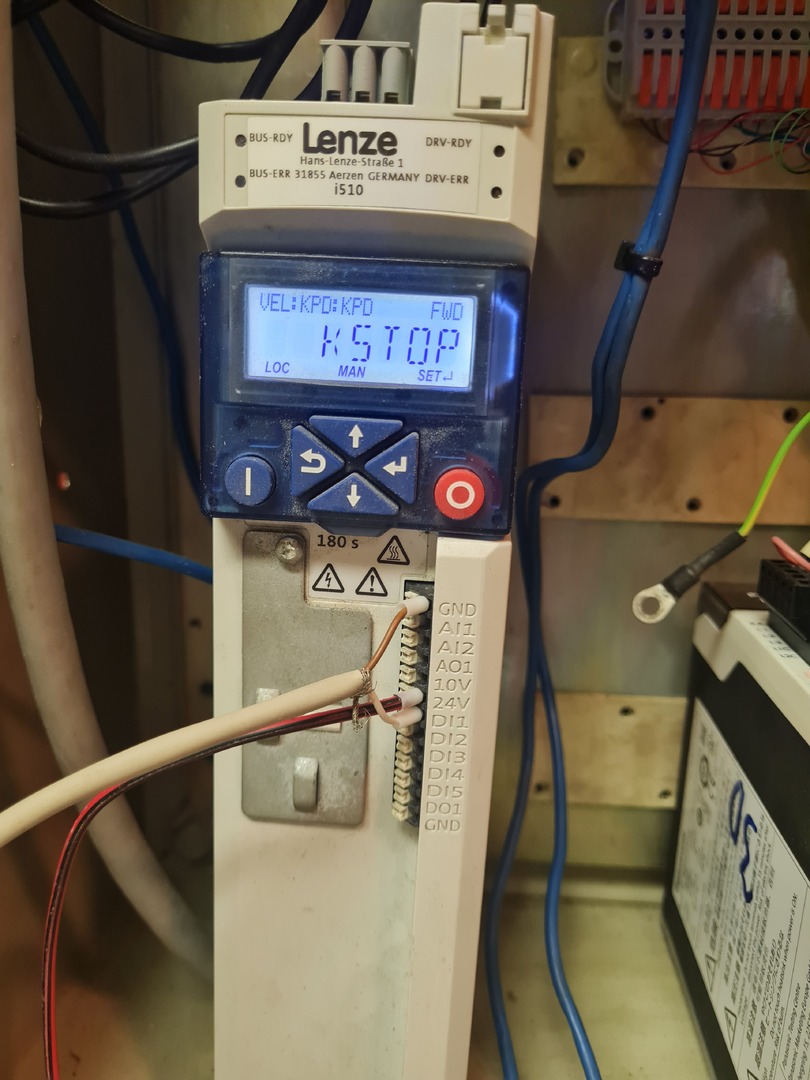

Segítsetek kérlek egy kicsit! Uc300 as ra szeretnék bekötni egy frekiváltót de  a bekötésemben sem vagyok biztos a Gnd re kell kössek  egy táp negatívot is még?  a vezerlö gnd és a frekivalo gnd össze van kötve és 24 V + adtam neki, hogyan kell ezt a portot ezek után bekonfigurálnom az uccnc ben  hogy a start stop induljon? Köszönöm  a tanácsokat
