Sziasztok!
NEm tudom mi volt a két STL közötti különbség (untitled és untitled2) de az első verziót első menetben be tudtam olvasni PROE-vel (WF4).
http://cnctar.hobbycnc.hu/KisKZ/mambanak/WF4_untitled_STL.JPG" border=0>

Viszont igy is eléggé rendesen maradt nyitott él sajnos. Tehát import geometria javítás nélkül, csak felületek halmazaként lehet használni. Teljes értékű egyébként, viszont igy hogy nem lehet szolidify-olni, pl metszet nem képezhtő belőle.

[43pbwjg8s]

mindjárt megnézem a kiinduási alapokat és megnézemazt is hog ymit tudok vele csinálni. Előzetesen annyit, hogy l a powermill mellé adott PS Exchang nagyon jól kezeli és konvertálja a különböző 3D file formátumokat.
HA jól emléxem a 3DS is benne van a lehetőségek között.
Sajna most nincs fenn, igy előbb egyszerűbb utat járok az alap 3DS-sel. A DXF-et 3Dben nem preferálom, illik elfelejteni az általános tapasztalatok és visszajelzések hírek alapján.

[43pbwjg8s]

Egyélbként ha a RHINO file megfelelő minőségű volt neked, a PROE a WF4 től native olvassa a RHINO file-okat.
HA mentesz egyet megnézem neked az eredményt.

[43pbwjg8s]

MEA CULPA! Maxiuma Mea Culpa, és ez most a 3D DXF felé!
Csak mégis rápróbáltam és az eredmény:
http://cnctar.hobbycnc.hu/KisKZ/mambanak/modul2_DXF.JPG" border=0>

Szintén vannak nyitott felületek, azonban érdekes módon pont a fordítottja mint az STL-nél volt.
Ott a panel lap az ami tiszta volt nyitott él probléma szempontjából, itt vizsont ez megfordult.
Prsze ez sem az igazi, és mindenféle problémától ment dolog,de mindjárt ráeresztek elsőre egy auto HEAL geometry-t és mgnézem az ereményt.

Trmészetesen ez a modell is használható teljes értékűen, de ponto ugyanazokkal a kitételekkel mint az előző STL.


[43pbwjg8s]

Egyébként, csak hogy lásd, hogy mekkora pazarlás STL-t használni, ha nem kifejezetten cél szoftverhez/alkalmazáshoz akarod ezt tenni, mint pl. a 3D nyomtatás.
http://cnctar.hobbycnc.hu/KisKZ/mambanak/STL_PAZARLAS.JPG" border=0>

Ha pl ennél kisebb coord height-ot használsz akkor a hengeres felületek közelítésén tudsz javítani, de eszméletlen módon megnöveled a poligonszámot. Nem éri meg. Ha megnézed itt egy síkot is rengeteg első ránézésre felesleges háromszöggel közelítesz meg. Ezek a csatlakoozó egyéb felületek vertexeinek követése miatt alakulnak ki, tehát szükségesek és nem mellékelhetőek.

[000000000]

szia KisKZ!
köszönöm hogy szántál idöt rám!
a kettö stl fájl közot csak anyi a külömbség amit a rino mentéskor fel ajánlot nekem byneari vagy acsii legyen megcsinálva a karakterek fajtája mentéskor!
igen ez kelene csökentenem még polygonok számát mert hülyét kap az se amikor elkezdem bene forgatni rendesen izad a pc is a sok felesleges polygontol ezt nemtudom rinoban hogyis lehetne vissza veni mert ez a program kell a convertáláshoz a proteus7 és az se közöti fájl átvitelre!

[000000000]

KisKZ enek a polygon valo pontoságnak nincs akora mérvadoja nekem mert csak vizuális megtekintésre használom ha van egy modeles és egy eletronikai projektem hogy hogyis ál ösze a munka egymásba tervezve!

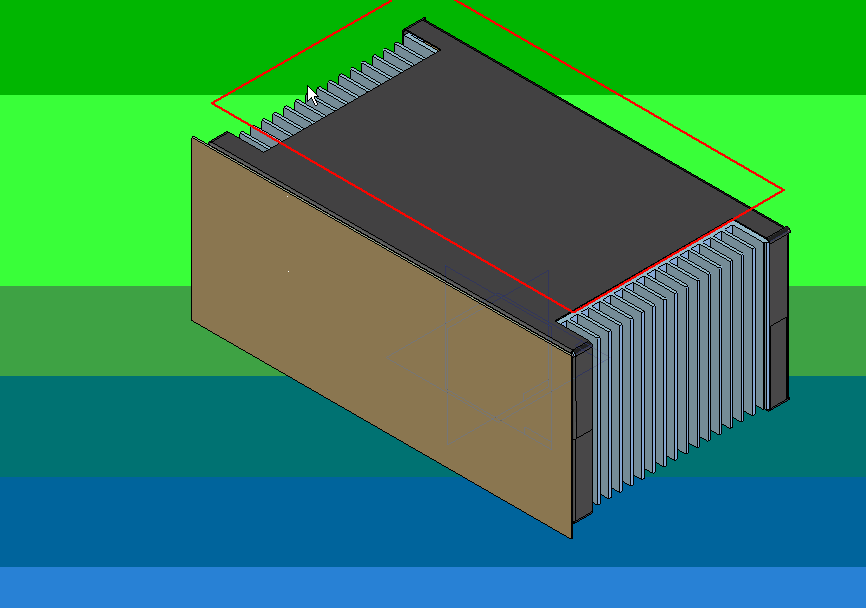

mid it készülö vezérlöm és tápegység porjektem:

http://users.atw.hu/jeges2009/_private/cnc/CNC_TAP.gif

Amit meg SEbe tervezek az meg pontos veltoros méretekre ugy is ami a lényeg!


[43pbwjg8s]

jah!

Mindig a binary-t használd!!
A másik
A probléma egyik oka az alacsony koord height értéke lehet (valószínűleg) mert a problémák elsősorban a kis magasságban kiemelkedő szöveg és vezeték bemutatásánál jön elő.
Ha kisebbre veszed a koord height-ot valószínűleg sokat javul a beolvasás minősége.
Most ugy néz ki, mintha egyszerűen a legkisebb megadott elem mérete nagyobb lenne ennél a magasságnál.

A gond, hogy ezzel természetesen növeed a poligonszámot, és a lent írt problémád még jobban alő fog jönni. Mármint a memória és a feldoglgozandó anyag nagyságából adód "izzasztás".
Egyébként nem tudom milyen gépen dolgzol, de ha tényleg szükséges és koolyan szeretnél ilyesmiel foglalkozni akkor ehhez illik egy kicsit nagyobb gépet bevetni.
Nálam semmi probléma nincs, pillanatokba telik a beolvasás és a dolgokkezelése.

Persze neked csak vizuális megtekintésre kell a dolog.

De vissza az alapokhoz.
Ha nem gond.
Miért is van szükséged az exportra/importra?

Ha ez megvan tudunk tovább menni.


közben egy infó!
Sajos az emlékeim ugy látszk megcsaltak, mert a PS EXCHANGE nem kezeli a 3DS file-okat.
Legalábbias az am az ARTCAM-hoz és a Powermillhez van mellékelve.
Pedig régen olyan sokat olvastam a NET-en róla, és ottnagyon nagy választék volt feltüntetve.
Persze lehet hogy csak az online konvertálási szekcióba.
Még LightWawe, vagy Alias obj, 3DS és még egy millió egyéb nem CAD hanem 3D modellező forátum is szerepelt ott.

[43pbwjg8s]

Egyébként ha csak vizualizáln akarod és összefésülni a cuccot, akkor ez a "hibás" odell is jó.
A 3D DXF (meglepő módon) nagyon jól zserepelt és még a színinfókat is vitte magával, ellentétben az STL-lel.
Ha tudod esetleg ezt használni, egy kis plusz  munkától megkíméled magad.

[000000000]

A 3DS.... DXF az proteus mentése kifelé!
http://www.4shared.com/file/255914494/a46091f6/modul_pcb.html" TARGET=_fnew>3ds...dxf model
Az  stl az meg rino készült!
http://www.4shared.com/file/256315252/cdf459e3/STL2.html" TARGET=_fnew>STL2

[43pbwjg8s]

Bocs! Helyesen Coord Height a felbontás értékének megnevezése.
Lehet játszani az Angle controlll is, de annak igazándiból az íves felüleek esetében van csak jelentősége. Ahogy néztem ez nálad egy két elem kivételével nem volt releváns.

[43pbwjg8s]

A kutyafáját, hogy sem egy MAX, sem egy AUTOCAD nincs ost feltéve.....
Átmenetként ezek lehetnének átmenetként a konvertereid.

De... A szoftver amivel haználni akarod -mármint ahol összefésülöd az abban készült dolgaiddal az elektronikai részt - az a Solid Edge?
Bocs már egy kicsit kavarogtam itt a végén bocsánat.

[000000000]

sajnos nemtudom DXF használni se modelként!
valmamiért mindig csak 2dnek akarja lekezelni az SE ezt a formátumot!
nem szenvednék rinoval sem de nem tudom máskép bele préselni a proteus fájlt a solidba csak ha igy konvertálgatom át!

[000000000]

igen abba szerelem ösze a projektet mármint a modelt és az eletronikét!
az autocad meg sem türöm a gépemen szörös lesz a hátam töle![#violent]
rino meg jobb m3dmax....maya ..stb szerintem!
rino nemcsak animálásra vagy vizuális bemutatásra jocsak hanem cnczni is hisz a rinocam része nagyon jo szerintem!

[43pbwjg8s]

Nem tudom, hogy meg tudod-e tenni az SE-ben, de egy 3D modellen belül importálld be a geometriát.
Bocs ha ez nem teljesen érthető....
Nos:
A PROE-nál pl megteheted azt, hogy még a böngésző részben, egyszerűen kétszer kattintva a DXF-re megnyitod az omprtálni való geometriát.
A legtöbb esetben ilyenkor feljön egy választó ablak, hoy milyen típusú file-ba seretnéd tenni. Mondjuk egy part-ot, vagy egy asszembly-t,esetleg 2D rajzot akarsz-e kezdeni és abba illeszteni.

Nos bizonyos file típusoknál megesik az, hogy ez a választás nem ugrik fel, hanem automatikusan ugy gondolja, hogy az Pl. egy 3D geometria lesz. Ilyen eset pl a ROE-nál az IGES, amelyből természetesen lehet 2D-s is, nem csak 3D-s a beolvsandó file.
Szóval az IGES-nél pl. automatikusan a 3D alkatrész módba visz ez a kattintásos megnyitás.

De megvan az a lehetőség is, hogy benn, egy már megnyitott file-n (3D alkatrsész, assy, vagy egy 2D rajz) belül kérd azt hogy beolvassa neked.

Erre gondolok, amikor azt kérdezem, hogy mgpróbáltad-e beolvasni egy modellen belülről kiadott import paranccsal?
