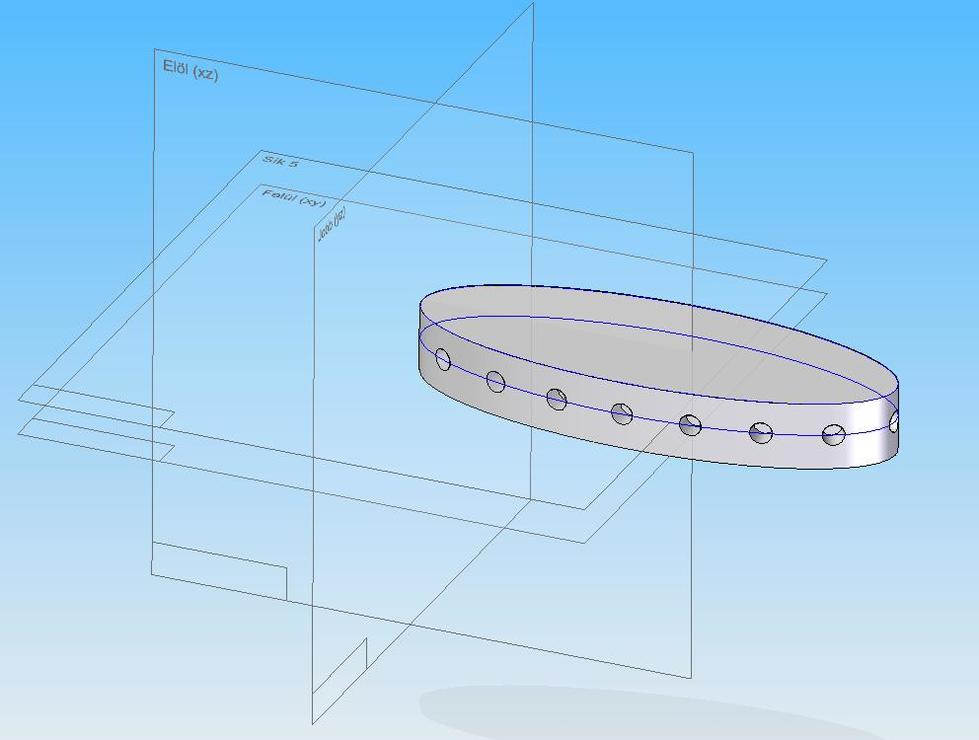

valami ilyet szeretne...
Szerintem problémája a palástra való vezető konturvonal megrajzolása képen egy uj sikon van definiálva (2d vázlat) minta másoláshoz lehet definiálni...[#smile]



[remrendes]

Valoszinuleg ha meg tudta volna rajzolni fel sem merult volna a kerdes [#rolleyes]

[2am4nwzib]

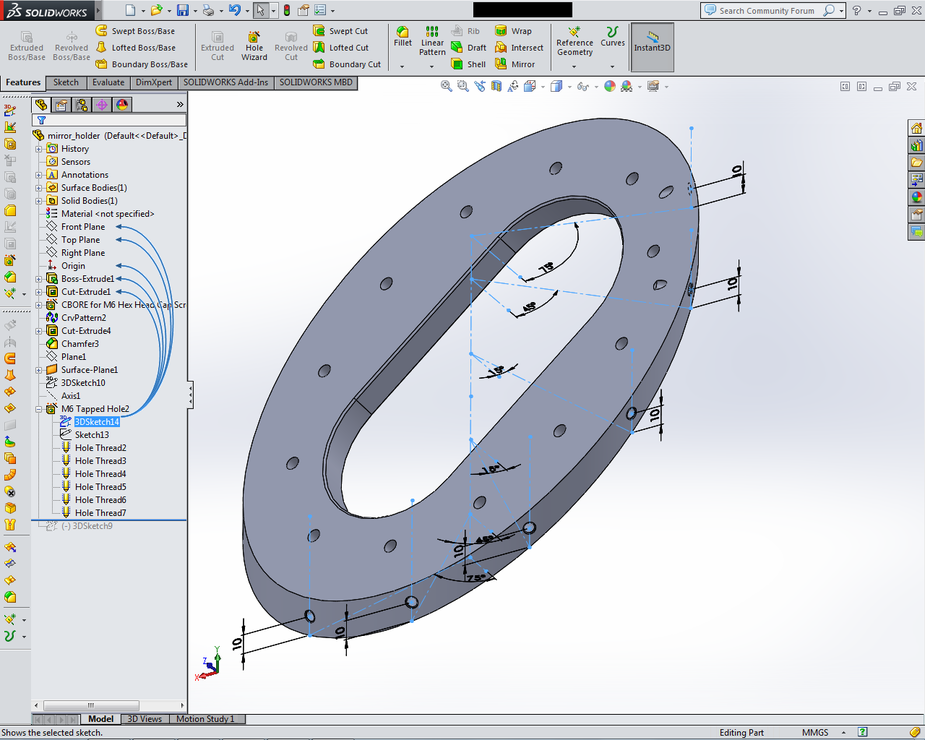

Instant3D , funkció



[ra8nsmk6w]

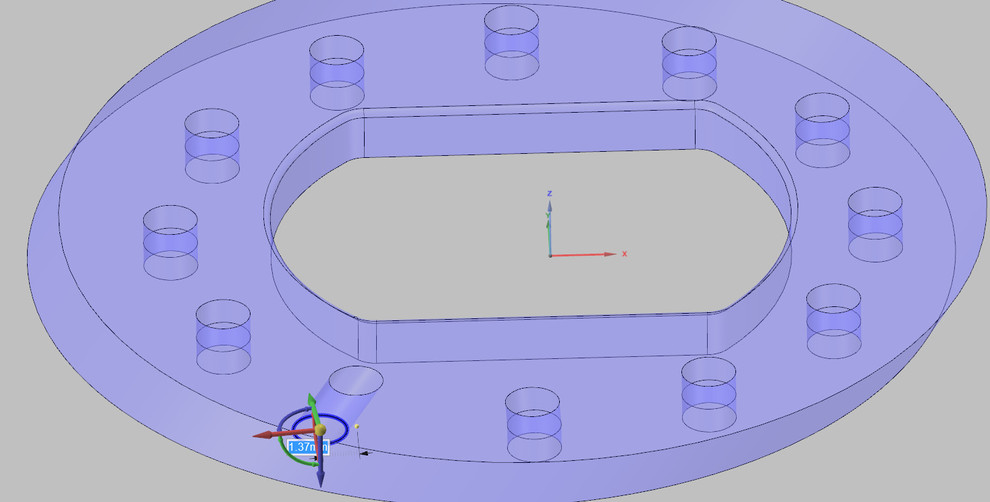

Esetleg probléma lehet még ha a furatoknak nem tengelyirányba hanem a sikra merőlegesen kellene lenniük

[2am4nwzib]

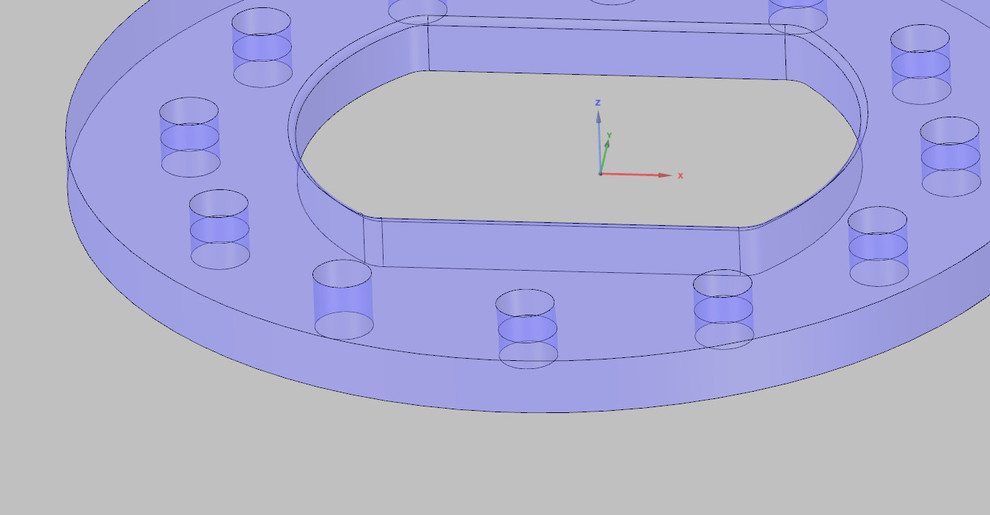

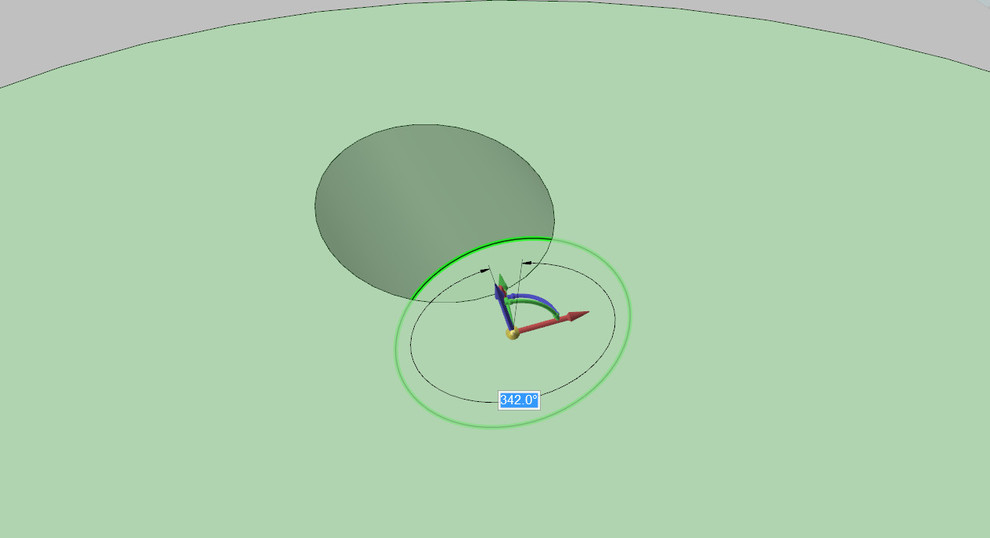

Nem probléma !



[zdf49me4z]

Üdvözletem köszönöm az eddigi segítséget de úgy látszik kicsit pontosítanom kell.
cree2 nevű felhasználó észrevétele a helytálló pontosan úgy szeretném megoldani Szerintem a már meglévő furatok kissé megtévesztette önöket. Azok készen tökéletesen a helyükön vannak pontosan ott ahova megálmodtam őket. Annak ellenére hogy ellipszisnek tűnik ez egy henger amit a tengelyvonalához képes 40 fokkal elfűrészeltek. És ennek a hengernek a palástján körbe szeretném a furatokat ami ugye azért okoz fejtőrést mert a ferdén való elvágás miatt minden egyes furat a sugárra merőleges irányban eltolva helyezkedne el.
Ha esetleg ez még segitene: Ez az alkatrész egy csőbe menne bele, amibe kivulrol körben csavarok rögzitenék az alkatrészt amit a képen láthatnak ,feltéve ha egyáltalán először is megtudnám rajzolni

[remrendes]

Ha a palastra merolegesen szeretned a furatokat, az viszont lenyegesen egyszerubb. Szerintem megoldhato egy kiosztassal. Az elso helye lehet mondjuk a mar meglevo felezosik es az egyik szimmetria sik metszeteben a palaston. A pattern gorbeje pedig mar megvan. Fejbol ugy tippelek, hogy a Geometry pattern ne legyen bepipalva alul, de ha nem mukodik, akkor probald invertalni.

[zdf49me4z]

Üdvözletem

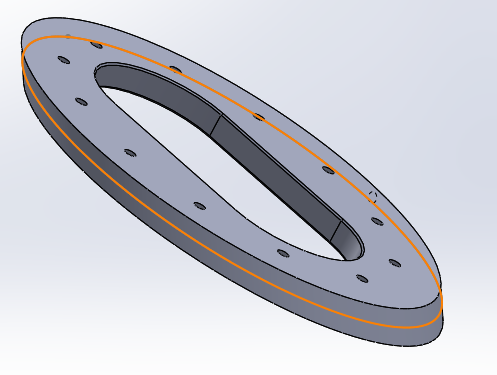

Sikerült a henger palástjára körbe egy görbét  szerkesztenem.
Egy ujj síkot definiáltam a középre melyen egy jókora négyzete rajzoltam sketch be ami lefedi az egész modelt, ezt követően erre a négyzetre bekapcsoltam a surface plane-t. Ezt és a henger palástját kijelölve Tools--->Sketch tools--->Inntersection Curve  létrehoztam a görbét.

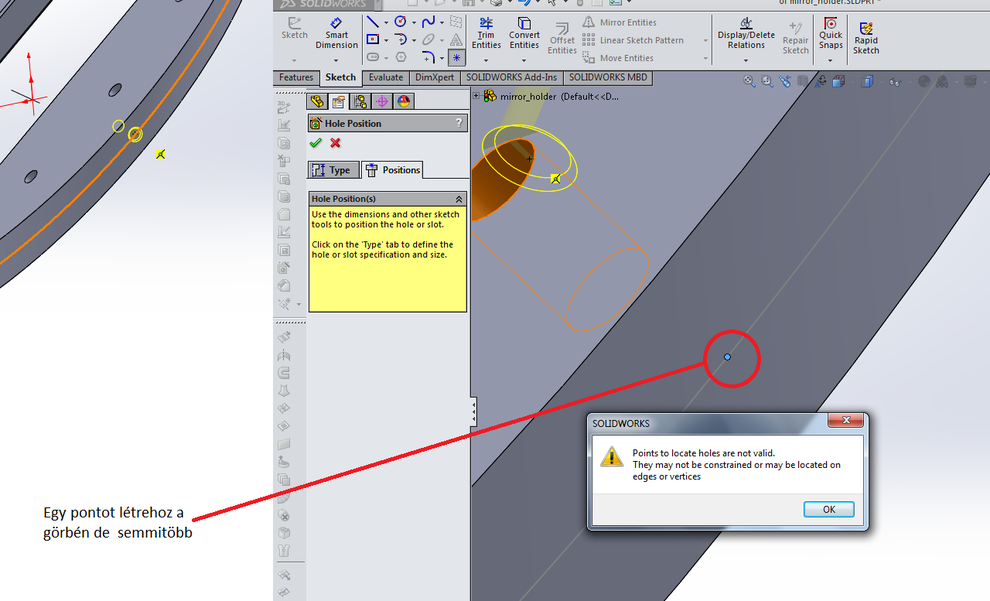

Sajnálatos módon azon kívül hogy a Hole wizard nem hajlandó

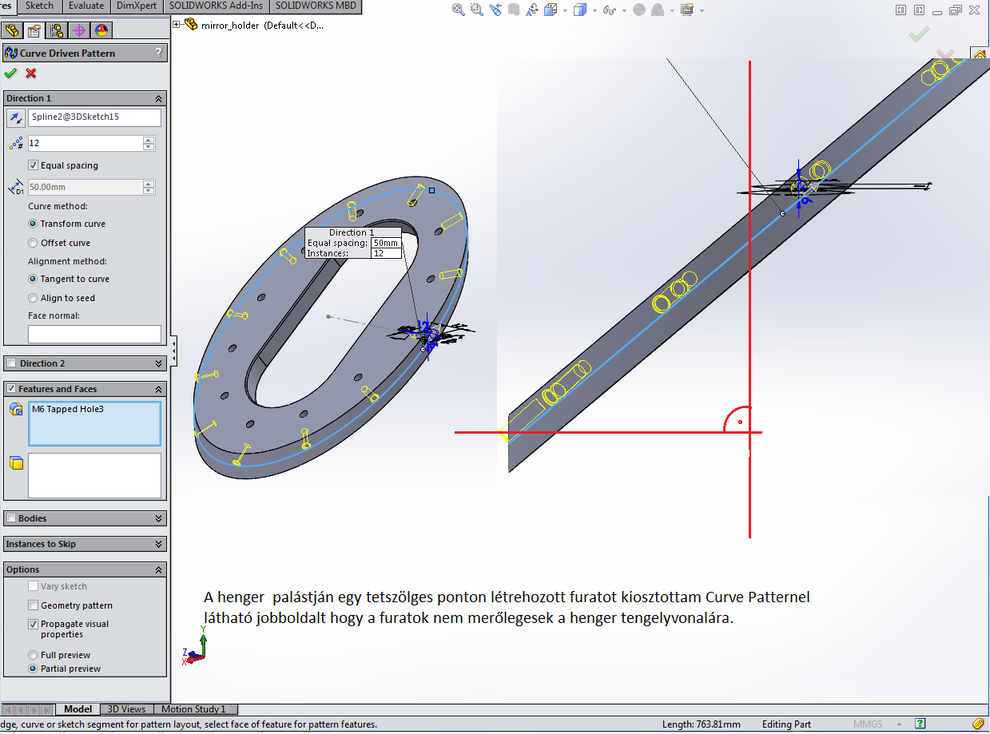

a görbén létrehozni furatot csak egy pontot  megrajzol azt semmi, ha véletlenszerűen valahova a henger  palástjára létrehozok egy furatot és rámegyek hogy Pattern Curve akkor ugyan körbe kiosztja de nem a henger tengelyvonalára  merőlegesen. Van egy olyan opció hogy face normal de arra rákattintani sem tudok.



[000000000]

Mert a palást siktol számol!
De lehetne osztott szimetria tengelytől ahogy szeretnéd...

[remrendes]

3DSketch legyen a gorbe.

[zdf49me4z]

A görbét alapjáraton a program 3dsketch ként hozza létre.
Sajnálatos módon jó is lenne ha palást síkjától számolna, viszont én akárhogy is nézem a program a görbe által határolt síknak a középpontja irányát célozza meg a furatokkal.

[remrendes]

Hozz letre egy sikot, a kivant furat iranyra merolegesen.

[zdf49me4z]

Idővel találtam egy megoldást amivel még ha csak manuálisan is, de körbe kitudom osztania furatokat, viszont sajnos továbbra sem a henger palástjára merőlegesen néznek.
Erre a problematikára esetleg tud-e valaki megoldást nyújtani?



[remrendes]

Pont egy hsz-t kellene visszaolvani
De van egy egyszerubb megoldasom. Rakd ossze az osszeallitasi rajzot. A kulso cso palastjara vetisd ki a gorbet. Adj hozza egy erinto sikot. Aztan arra johet a furat es pipald be, hogy vigye at az alkatreszekre is.

[000000000]

Ezt ismered?[#wave]
SzinkronmodellezésNagyon könnyű használni sajnos SW nem támogatja...[#vigyor0]
