Üdv!

Igen 1400 euro-ért hirdették, mostanra 6000 font lett az ára, a többiről nem is beszélve. Pontosan azért kerestem egy régebbi verziót, mert azok általában a friss megjelenésével kedvezőbb áron kerülnek forgalmazásra. Az Autodesk nem forgalmazza már egyetlen régebbi verziót sem, másik lehetőség, de csak elviekben, egy vásárolt termék átvétele, ami alapból nem szabályos, de idehaza, némiképp működik. Futok még egy-két kört, ez is egy próbának betudva.

[000000000]

Licencelés szintek vannak tudásban az ára ez szerint változik...[#integet2]
ArtCAM Express
ArtCAM Insignia
ArtCAM Pro
ArtCAM JewelSmith

[Csuhás]

Solidworksben tudna valaki segíteni?

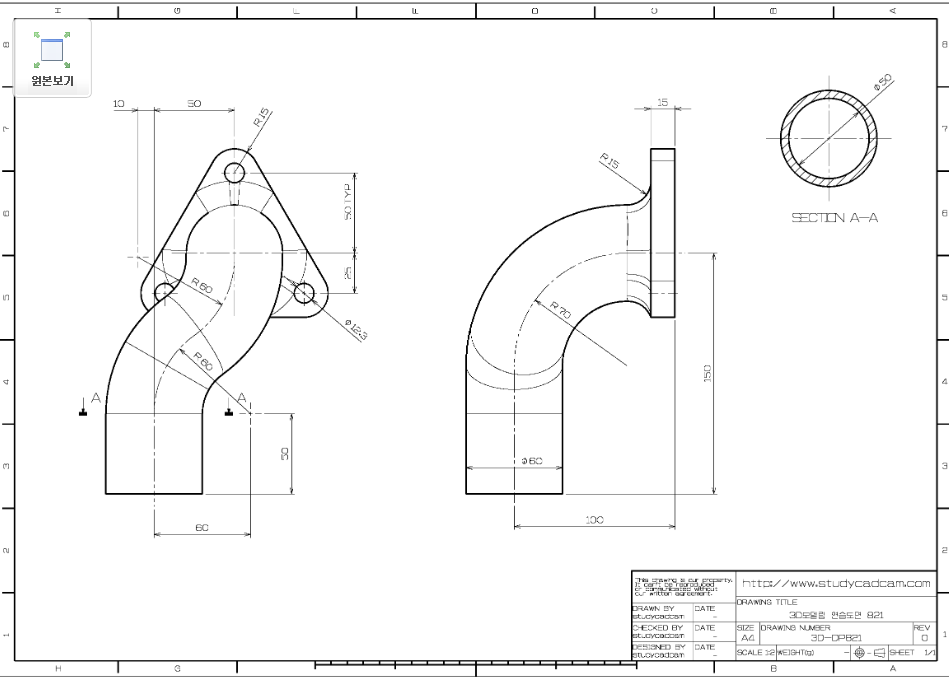

Egy olyan csőszkaszt kellene megrajzolnom ami oldalnézetben egy rádiusszal elfordul 90 fokot, míg elölnézetben két rádiuszos átmenettel kitér oldalra. Lást a mellékelt feladatot. Alighanem söpréssel hozható létre ez a legegyszerűbben. Viszont nem tudom hogyan kellene létrehoznom a vezér görbét. ( Egy térbeli görbe aminek a két egymásra merőleges nézetét tudom megrajzolni )
Tud valaki segíteni?



[remrendes]

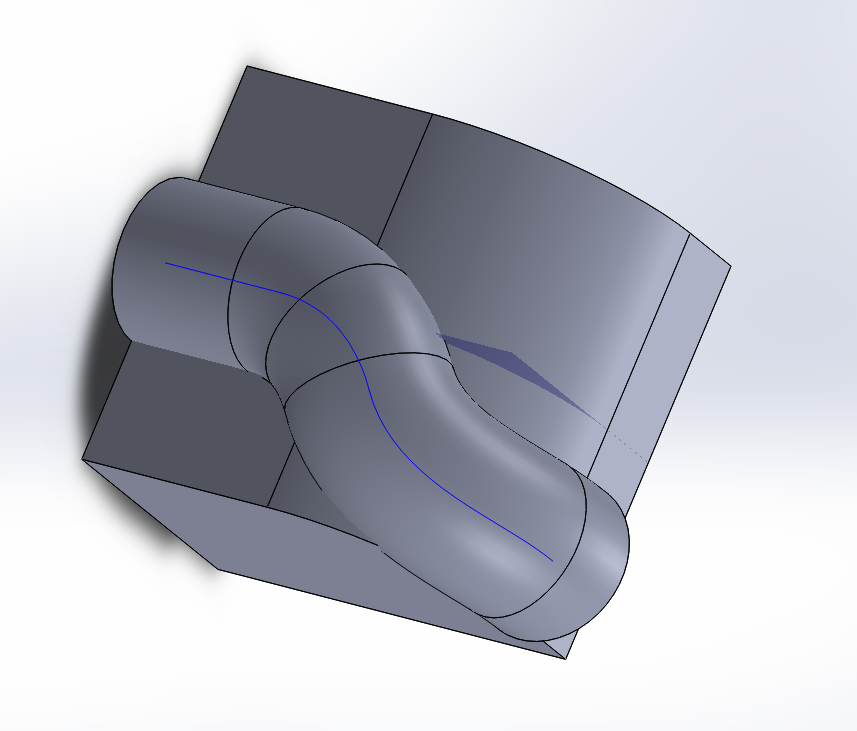

Gomboket rajzolnek az adott meretekkel es 3D sketch-csel a feluletukre vetitenem a gorbet, aztan sweep.

[Csuhás]

Ezt mindjárt kipróbálom, mondjuk egy R70 rádiusszal lekerekített hasábra lehetne vetíteni az S alakú görbét.
Köszi az ötletet, ilyent még úgysem csináltam.

[Csuhás]

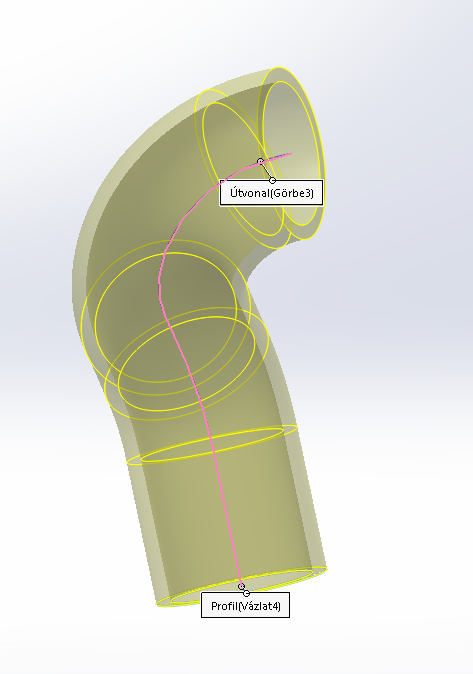

Lehet hogy van egyszerűbb megoldás is, de az ötleted működött:



[Csuhás]

Ha valaki játszani akar akkor ez a feladat, és a megoldása is megtalálható 821 néven itt: https://cnctar.hobbycnc.hu/Csuhas/CAD_oktatas/

[Csuhás]

Bocsi hogy monologizálok itt a fórumon, de hátha valakinek hasznos: Szóval a vetítésnél van egy "Vázlat a vázlaton" lehetőség ami pont erre hivatott, azaz a térgörbe két oldalnézetét egyesíti.

[000000000]

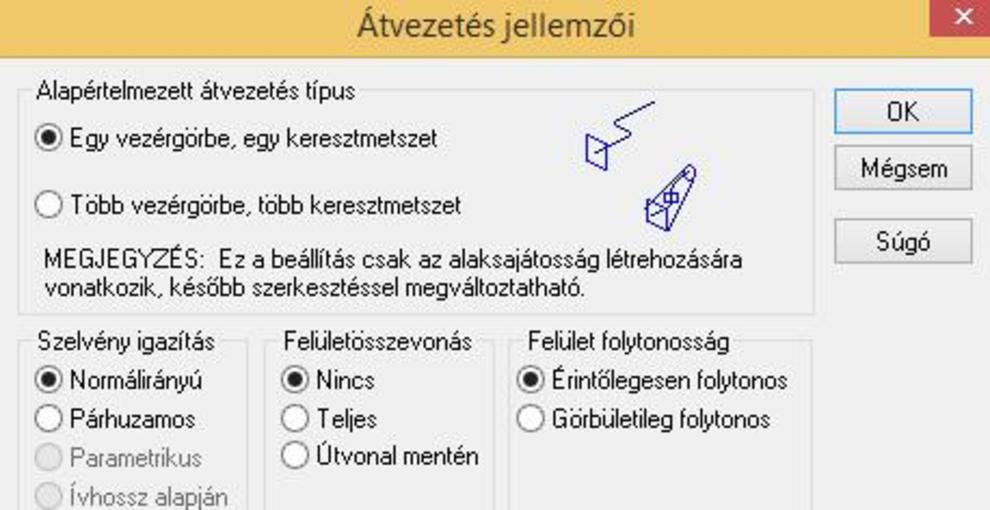

szinte ugyan ez funkció vázlat sikokbol, tengely vonal alapján ...[#vigyor0]



[remrendes]

Nem a kihuzas a trukkos, hanem a vonal megrajzolasa.

[remrendes]

[#eljen]
Gondolkodtam, de mas megoldas nem igazan jut eszembe.

[Csuhás]

Még mindig solidworks: Egy fogantyút rajzolnék kb 45 fokban rádiuszosan van meghajlítva. Az egyik vége kör keresztmetszetű, míg a másik egy ennél kisebb ellipszis. Kérdés hogyan lehet egy ilyen hajlított, "kúpos", kör ellipszis átmenetet létrehozni?

[D.Laci]

Azt nem írtad milyen szoftver, de gondolom SW.

[Csuhás]

Köszi, megnézem majd alaposan a videót, de már sejtem hogy mit rontottam el eddig.
