Sziasztok!

Ismét elakadtam...
Van egy tervem, ami lézervágáshoz készült.
Maróval szeretném kivágni, mert nincs akkora teljesítményű lézerem, ami ki tudná vágni.
Szóval a problémám az, hogy ha a marópályát úgy generálom le, hogy a vonalon kívül menjen, akkor a körvonal stimmelne, de az összes furat pl. nagyobb lenne a maró átmérőjének kétszeresével.
Hogyan tudnám egyszerűen Corelben átméretezni a rajzot?

Köszönöm!

[u6p5jr23k]

Persze azon gondolkodtam, hogy a körvonalnál a vonalon kívül, a furatoknál meg belül küldöm a marót.

A Corel segítség nagyon jól jönne, mert ugyanez a problémám a 3D puzzle kapcsán az eltérő anyagvastagság miatt.

[0i8bkxjf4]

Ha furat nagyobb mint a maró akkor nincs gond miért kéne átrajzolni.

A puzzle méretét, én úgy szoktam módosítani hogy megmérem a rajzon a nútok szélességét és amennyivel kisebb vagy nagyobb mint az anyagvastagság arányosan annyival csökkentem vagy növelem a rajz méretét.

és mindenképp érdemes csinálni 1 próba vágást két alkatrésszel hogyan csúsznak egymásba.

[u6p5jr23k]

Szia SYMLY!

Egy menetben szeretném megcsinálni és nem akarok a vonalon kívül, majd máshol meg belül marni.

Aspire tudja azt, hogy a külső kontúrt jelölöm ki, annál outside van kijelölve, majd mondjuk a furatoknál meg inside?
Vagyis egy rajzon lehet többféle "Machine Vectors..."?

Köszi.

[000000000]

Én is így szoktam. Ahol kell kívül marom, ahol kell ott meg belül.
Aspire is tudja ezt. Azt jelölöd ki egyszerre ami egyféle lesz. A végén egy kódba mented és sorban elkészíti.

[u6p5jr23k]

Danibá, SYMLY

Köszönöm mindkettőtök segítségét. Holnap megpróbálom.

[u6p5jr23k]

Sziasztok!

Ismét elakadtam, lassan törzsvendég leszek a topikban

Az előző hozzászólásokban leírtam a problémát.



A két furattal szerettem volna kezdeni, 2mm-es maróval. A második lett volna az eleje, ezeket vonalon belül terveztem. A maradék körvonal pedig vonalon kívül van.
A gond az, hogy mikor elkezdte a marást, egyből a körvonallal kezdett és a furat már beremegett. A végét már meg sem vártam...
Tehettem volna pad-eket, de elfelejtettem.
A kérdésem az, hogy miként lehet beállítani a különböző marások sorrendjét. Elvileg az Aspire-ben a sorrendnek megfelelően terveztem.

Köszönöm!

[D.Laci]

Elvileg ahogyan sorrendbe van rendezve a szerszámpálya úgy fogja ki postproceszálni.
A jobb oldalon miért van egyik része kintről marva a másik meg bentről?

[u6p5jr23k]

Azért, mert a rajz lézerhez készült. Így gondoltam megoldani, hogy a körvonalat kintről vágom, a többi részt pedig belül.

Akkor az elv megdőlt nálam, vagy ami elképzelhetőbb, valamit elbactam.

[D.Laci]

Rakd fel az Aspire fájlt, megtudjuk nézni, vagy küld el nekem.

[0i8bkxjf4]

Ez azért van mert a kontúrod darabokból van rajzolva.

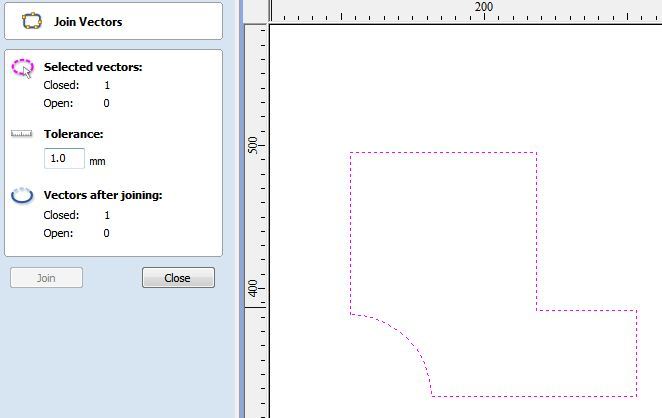

Egyesíteni kell a vektorokat:

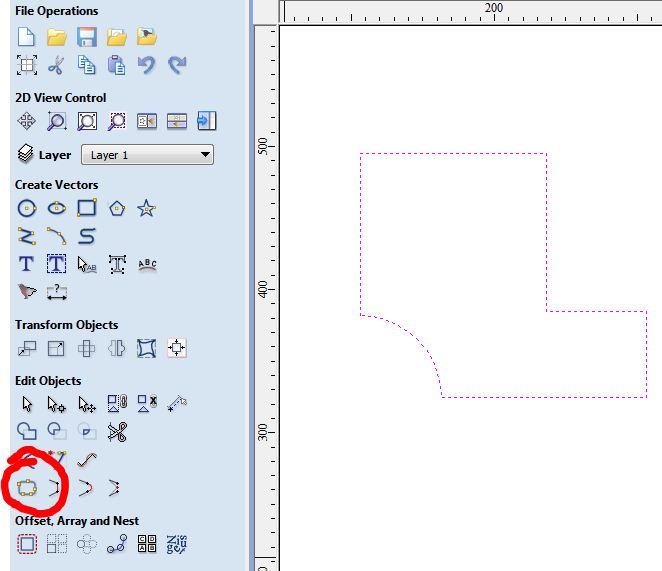

Kijelölöd az összes vektort és katt a join vector ra



[u6p5jr23k]

D.Laci:

Most kapcsoltam ki a gépet, mikor hazaértem.
Az Aspire fájlra nem gondoltam... a .tap fent van a táramban.

SYMLY: próbálkozom. Sajnos holnap melózom 24-ben. Legközelebb szerdán jutok gép elé.

Köszönöm.

[juhasz]

A toolpath list-ben jelöld ki a lyuk pályáját, pl. profil 3, és a kis kék nyilacskával mellette mozgasd legfelülre. Akkor az lesz az első a kódban.

[u6p5jr23k]

Így is próbáltam. Valamiért nem ment ezzel a módszerrel sem. Természetesen elmentettem a változások után.

[000000000]

Küld át. elkészítem a pályát.
