Fusion 360

[u5yu77riu]

Nagyon masszív az egész gép, nem lehet kézzel megmozdítani a Z tengelyt (a többit sem). Közvetlenül a rétegelt lemez szélénél, ahol a lefogatás volt, ott is ferde a marás.
Ha megnézed az L betű alsó szárát, ott ferde. Ahogy megy a függőleges Y irányba, úgy csökken a ferdeség, majd merőleges lesz csak Y irányba.



[Rabb Ferenc]

"Z" irányban hány fogásból érsz át a teljes anyagvastagságon? Lépcsős vagy egyenletesen ferde a hibásan megmunkált rész?

[u5yu77riu]

Szia Feri!
Márton Gábor vagyok.
Úgy állítottam be a Fusiont, hogy kb. 4x2mm-ert mar.



[000000000]

Technológia adatok (előtolási sebesség, fogásmélység, maró fordulatszám, maró élek száma) mik voltak?

Egy négyzet alakzatnál is ezt csinálja?

[u5yu77riu]

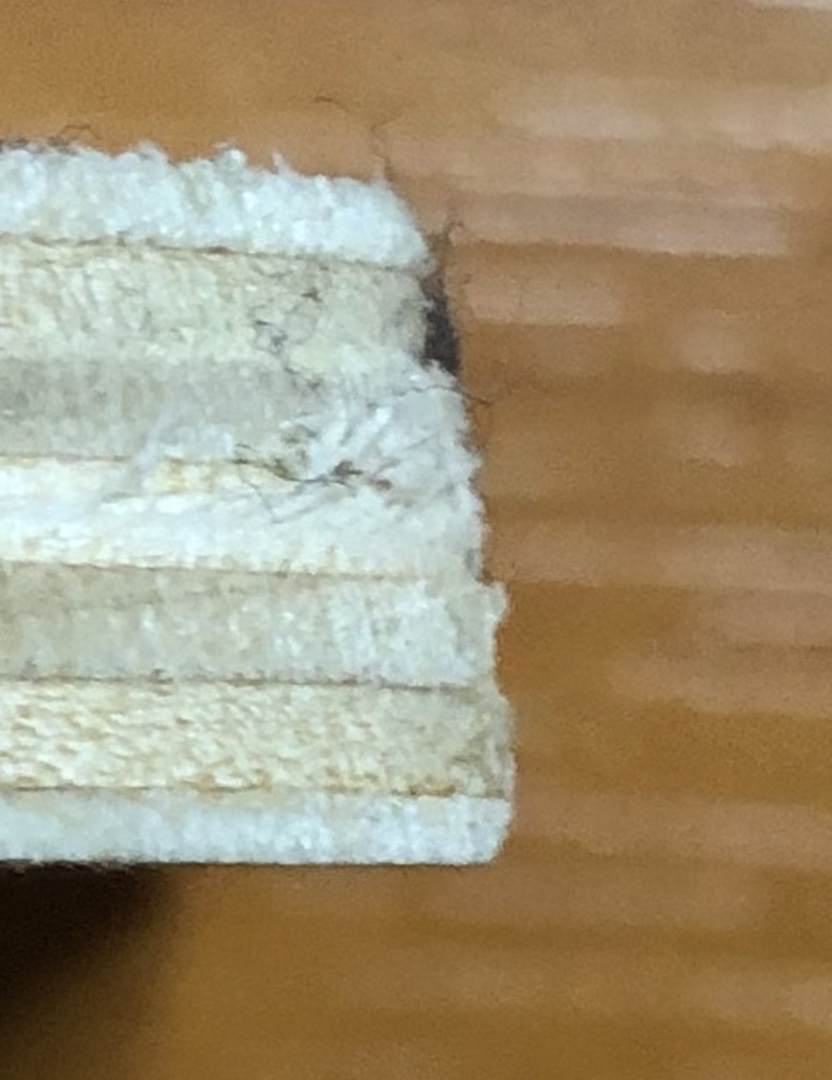

Megnéztem nagyítóval az oldalfalat ahol ferde. Szépen látszanak a lépcsők.



[u5yu77riu]

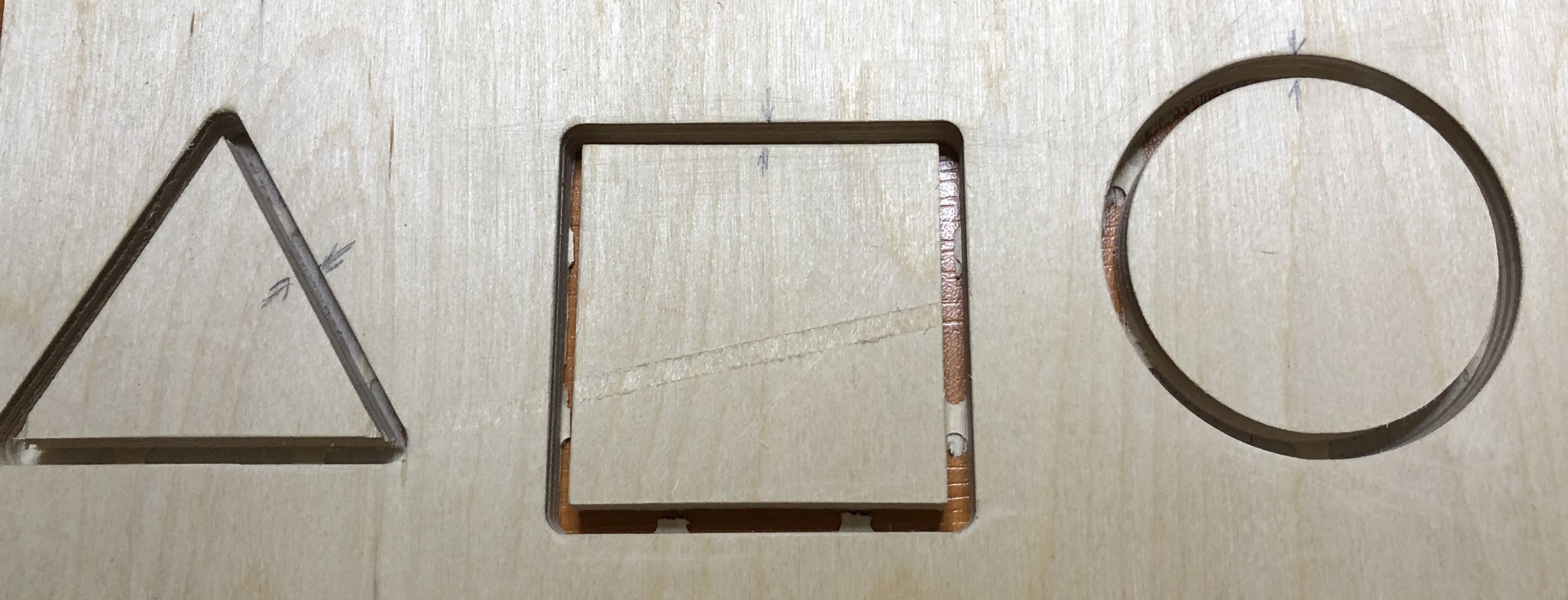

Készült egy teszt marás. Ez majdnem 100%-os. Ha ilyen lenne minden, az teljesen megfelelő lenne. Itt minden oldal merőleges.



[u5yu77riu]

Minimálisan a háromszög a négyzet és a kör alja is lépcsős.

[Rabb Ferenc]

Szia! Ritkán találkozunk [#integet2]

Küld el a G-kódot, megkukkolom. Hátha abban van valami ármány...

[000000000]

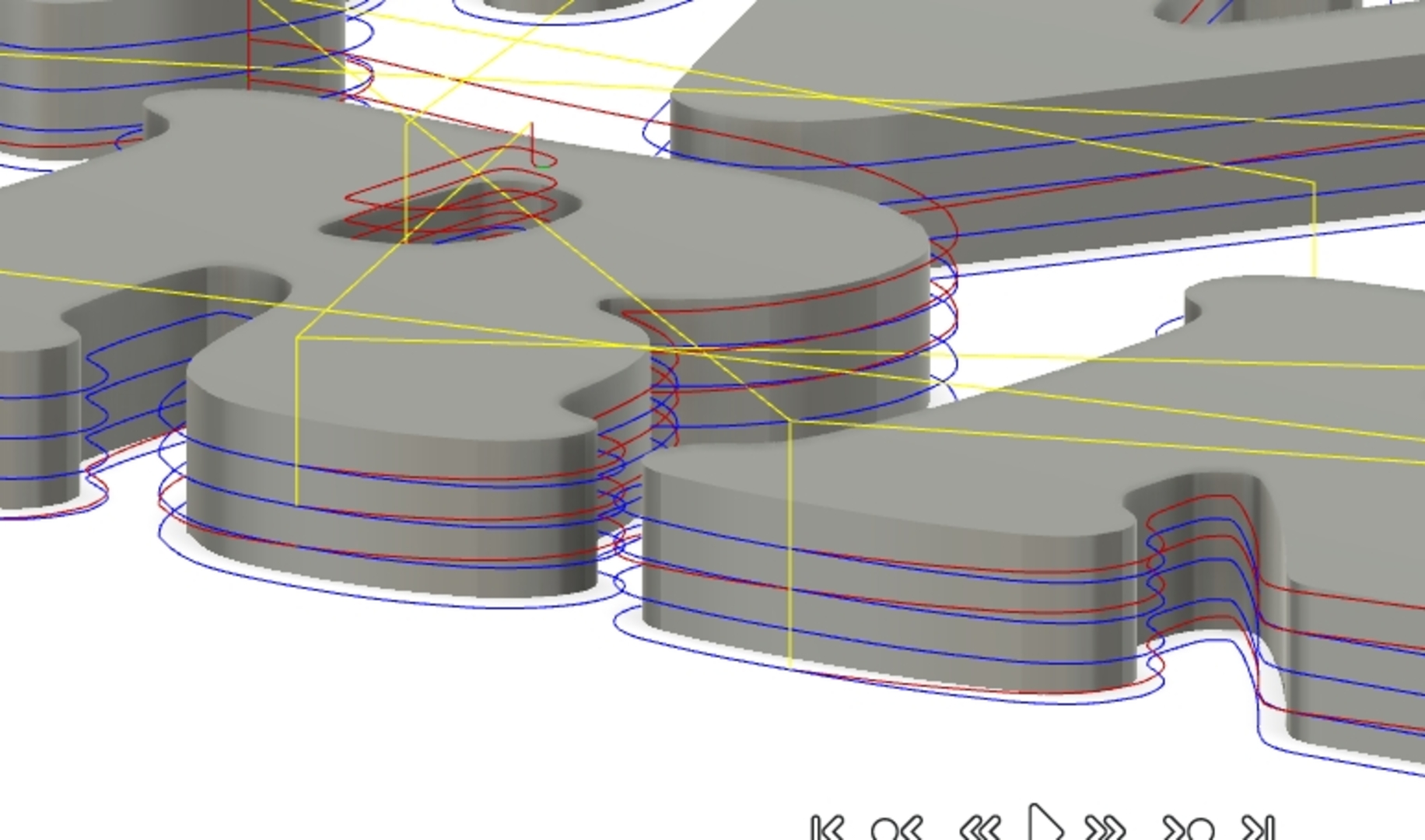

Ha ilyen egyszerűbb esetekben jó, akkor rossz a G kód más esetekben. Elég zavarosnak tűnik a szerszám pálya is a képeden, próbálj meg beállítani valami másmilyen, normálisabb szerszámpálya generálási stratégiát a Fusion-ban.

[u5yu77riu]

Nagyon kezdő vagyok a marás beállítással kapcsolatban.
Elég furcsa a pálya. Az egyik betűből mar két fogást, majd kettőt a másikból. Ez után kimar teljesen egy harmadik betűt. És így öszze-vissza. Próbáltam, hogy sorba egymás után kijelőlöm a betüket, de nem hatotta meg. Úgy is össze-vissza mart.

[Rabb Ferenc]

A puding próbája az evés...

Túrtam egy darab XPS hablemezt és kimartam. A G-kód eléggé eltér az általam megszokottól - de műxik. Nincs lépcső sehol. Érdekes a kezdeti rámpa is, ahogy settenkedik a maró az anyag felé, de végül jó lett.

Szerintem mechanikai hiba lehet. Mivel nálad a "vízszintes" vonalak lépcsősek az arra utal, hogy "Y" irányban valami(k) kotyog(nak) Nézd át a gépedet és lehetőleg mérőórával ellenőrizd a visszaállási pontosságot és a kottyanásokat.

A képeket emilben elküldtem.

[zozo]

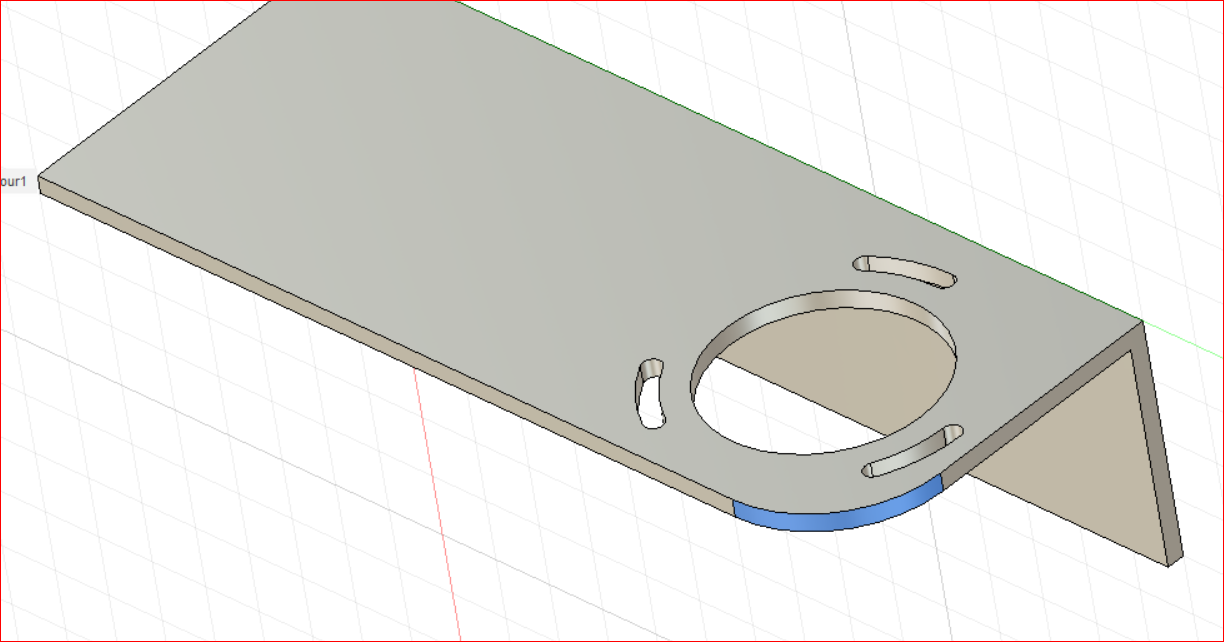

Egy alkatrész L-profilból. Minden rendben, már csak a jelölt lekerekítést akarom marni. Egyszerűen nem találom, hogyan tudom csak kizárólag ezt az ívet kontúrmarni.

Pár éve pedig csináltam hasonlót, de nem jövök rá hogyan.



[gaben]

Pedig egyszerű.

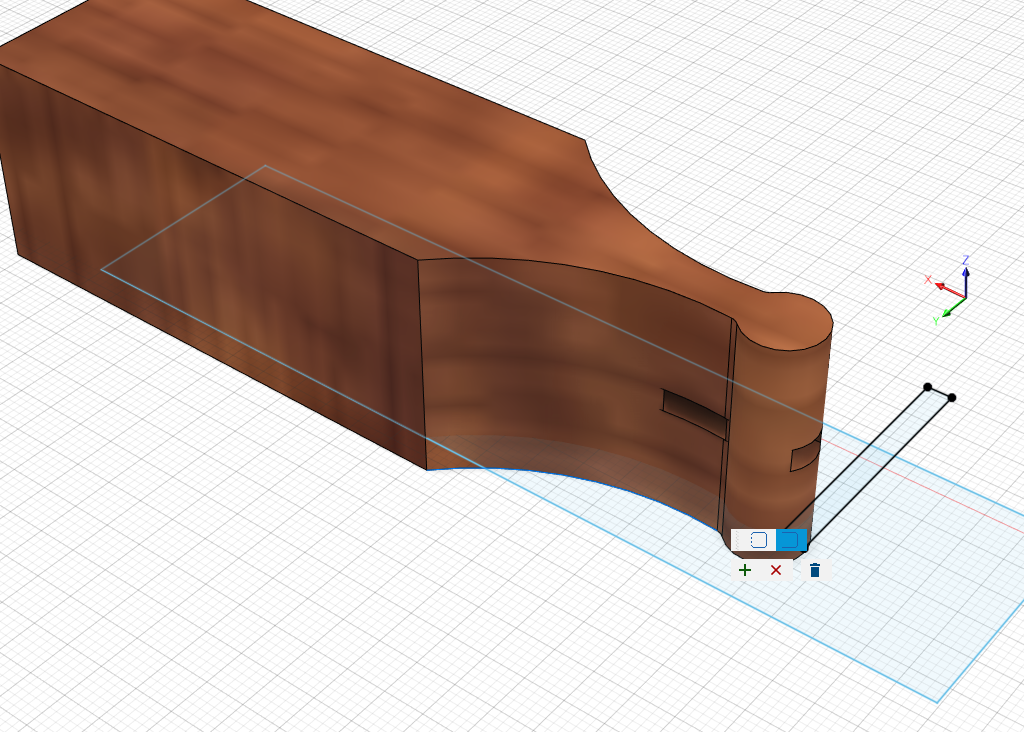

Alt-ot nyomva tartva tudod kiválasztani a marni kívánt íveket.
Illetve van még egy, kétszer rákattintasz az adott kontúrra/ívre, majd az open contour-t választod és utána a + jelet.



[zozo]

Basszus!  -hálás köszönetem!

[55xuwevre]

Sziasztok!
Azt szeretném kérdezni, hogy az alkatrészrajzon a méretezést szét lehet robbantani, mint az ACAD-ban? Ha igen hogyan?
