[Csuhás]

Ez egy "pici" fűrész, csak három 260-as kerékkel, de centi vastag öntvény vázzal. Cirka 150kg. Egy békebeli 1.1kW-os 1400-as motor hajtja.

Összeraktam, és nagyon lecsökkent a vibrációja a gépnek. Volt egy kis remegése üzemi fordulaton, és egy határozott rezonanciája kifutáskor. Nos mindkettő megszűnt. Kezd egész precíz masinává válni.

[ANTAL GÁBOR]

Derecske az a Fehérgyarmat De jól kapisgálsz mert a neve : Gyarmati  ( Voltam nála egy fél napot ) Még Paksnak is egyensúlyoz

[svejk]

Nagy kár, hogy előtte és most nem nézted meg a felfüggesztéssel, most sokkal okosabbak lennénk.

[svejk]

kérdezhetek egy butát(vagy soka)

Adva vagyon egy 200 mm hosszú 16x5-ös golyósorsó.
Ilyen rövid orsót nem feltétlen kell kétoldalt megtámasztani, ráadásul a fordulatszáma is max 300 1/min lesz.

Nagyon eretnek gondolat úgy szerelni, hogy az orsó egyik végén a motor, kuplunggal csatlakozva golyósorsóhoz és az orsó másik végén lenne a BK-s fix csapágyház?



No, egyébként ez a kínai BK csapágyház kiverte nálam a biztit.
Közismert hajtástechnikai cég DTE márkájú csapágyháza.
Bennük ferde hatásvonalú csapágyak "X" elrendezéssel.
(a csapágyak pontosságára most ne térjünk ki ennyi pénzért)

A dobozban mellékelve az orsóra finommenetű anya és a szimeringeknek futógyűrűk.
Igen ám, de a háromból kettőben axiális irányban 1-2 mm-t lötyögnek a csapágyak mert a kicsi kínai esztergályos kis peremet hagyott a csapágyakat beszorító fedélen!

Tudom, hogy nem a bolt a bűnös....

[gaben]

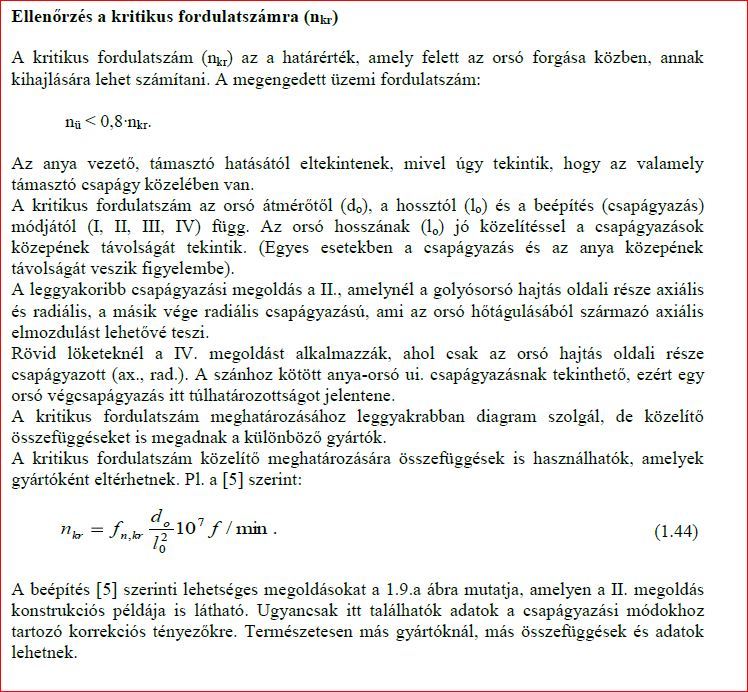

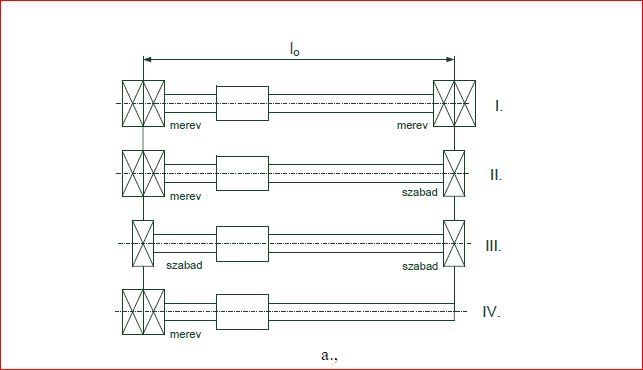

A Miskolci Egyetem, mechatronikai rendszerekről szóló pdf-ét böngészve már olvastam erről, íme a kivágott rész:



[svejk]

Ezt ismerjük, minden golyósorsó katalógusban ott vannak a nomogrammok is.
Csak maga az elrendezés szokatlan, de így adná magát az adott helyen.
Egyébként meg úgy is így lesz , hacsak nem ír valaki megdönthetetlen ellenérvet.

[gaben]

Én kérek elnézést. [#vigyor]

[svejk]

Jól van no, nem harapok én... [#oooo]

[remrendes]

Gondolom a hotagulas miatt szokas a hajtott oldalt fixre csapagyazni. Ha nincs mas megoldas en oda egy merevebb tengelykapcsolot tennek be, pl acellemezest.

[Szalai György]

Ha az orsónak a motortól távolabbi végét fogod merev csapágyazásba, akkor a hőtágult orsó axiál irányban feszíteni fogja a motor fix csapágyazását. (Ami többnyire az elülső csapágy, ha a hátulsó az úszó.)
Kivéve, ha a kuplung a hosszváltozást kompenzálni képes. És valószínűleg képes.
Nincs ellenérvem. [#nemtudom]

[Sz.József]

Gyuri hozzászólását megerősítve, szerintem is alkalmazható ez a megoldás,
ha az ellen oldalon merev csapágyazást alkalmazol.
Ekkora orsó hossznál 30 fokos hőmérséklet változásra a hosszváltozást 0,1 mm-re saccolom.
Ezt a kuplung bizonyára tudja kompenzálni.
De 30 fokos hóváltozás csak a Te műhelyedben fordulhat elő...[#nevetes1]

[000000000]

Pörgettem már meg úgy golyósorsót amiben utána a golyók az anya és a orsó egy egységet alkotott örökre.
Ott nem 30 fok lett a hőkülönbség de még 5 perc után is sütős volt az egész.
OK , rendben ez extrém eset. [#nevetes1]
De például japán lineáris egységben a hajtott oldal a fix és a szabad oldal úgy van kialakítva amin nincs véglemunkálás.
Úgy látták jónak, hogy a orsó külső mérete pár századdal a csapágyillesztés alatt van és rá van húzva egy mélyhornyú csapágy.
Ott aztán mászkálhat kedvére a szabad oldali vége hossz irányban.
Mellesleg egy acéllemezes kuplung ami kimondottan szervó hajtásokhoz megfelelő a brutális csavaró merevsége miatt, de hosszban a nagyobbacska darabok akár 1mm-t is tudnak engedni gond nélkül.
Előző példaként felhozott japán lineárisban is ilyen dupla lemezes tengelykapcsoló van ami a kb 30-as ármérőjéhez képest simán engedné játszani 0.5mm hossz irányban.

[ebalint]

" Nagyon eretnek gondolat úgy szerelni, hogy az orsó egyik végén a motor, kuplunggal csatlakozva golyósorsóhoz és az orsó másik végén lenne a BK-s fix csapágyház? "

Én itt nem vagyok nagymenő, de nem tartom jó ötletnek.

Sőt rossznak.

A csapágynak a meghajtásnál lenne a helye, ekkora orsónál a másik vége gond nélkül lehetne szabad.

[svejk]

Köszönöm Uraim!
Valahogy a lelki békémmel jobban összeegyeztethető ha az orsó mindkét végén van valami, még ha az a kuplungos motor semmit sem ér radiális irányban.
De alapvetően jobban férnék így.

Kicsit már más, de gondolom a fix oldali csapágyazások sem véletlen "X" csapágyelrendezéssel készülnek, ezek ugyanis nagyobb szögeltérést engednek meg mint az "O" elrendezésűek.

[keri]

Köszönöm, hogy megerősítetted, hogy sejtelmed sincs a témáról, csak kötekszel.
Isten veled! Hasznos funkció a felhasználó tiltás [#integet2]
