Mechanikai ötletek

[keri]

Elvben nem tévedsz, viszont ilyen laposabb és nem különösebben magas fordulatú tárgyaknál megfelel a statikus egyensúlyozás is.
Nekem ezzel a fellógatással inkább az a bajom, hogy így kikötve nem feltétlenül középen lesz a felfüggesztés, és tized mm-es eltérés is csúnyán meghamisítja a mérést.
A két vízszintes élre rakott tengellyel ilyen gond nincs, ha nem görbe a tengely.

[keri]

Eléggé eretnek, de én is így csináltam az ólcsó gravírozómat.
A rugalmas betétes kuplunggal üt egy kicsit, mert az engedi oldalirányba a tengelyt, de lemezessel működhet.

Viszont én pont most gondolkodok azon hogy teszek csapágyat a motor oldalára is.

[000000000]

Eretnek vagy nem , de működik ! [#nevetes1]
Mellesleg nekem is volt olyan gép ahol a szabad oldal annyira volt szabad, hogy semmi nem volt az orsó végén.
A BF20-as Z tengelye is így van megoldva mégsem kacsázik rezonál.

[zozo]

A BK csapágy helyett nálam 2db axiális csapágy van, amik közrefognak egy rögzített lapot. Másik végen a motor rugalmas kapcsolattal. (itt ez nem számít, nem CNC, zajcsökkentés miatt kell)

Aztán mégis teljes a lelki békém [#nevetes1]

[D.Laci]

Nincs mit!!!
Bár érdekes, hogy már jó pár motor rotorját kiegyensúlyoztam dinamikusan (24.000rpm-re) és Gyarmati mérnők úr még hibát nem talált benne.
Örülök, hogy segíthetem megtalálni a "Felhasználó letiltása" opciót.

[Csuhás]

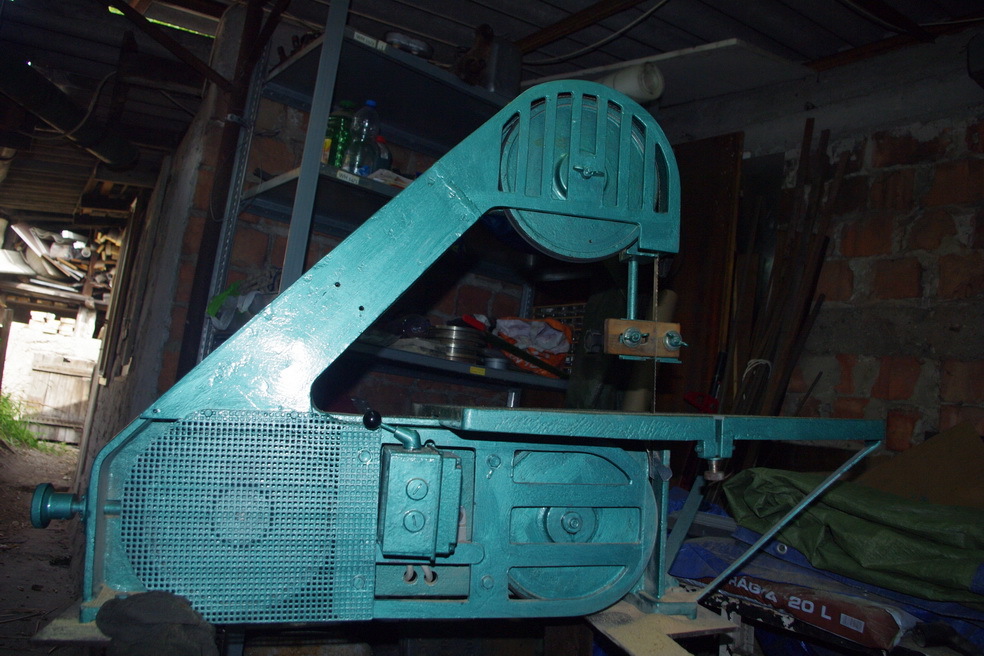

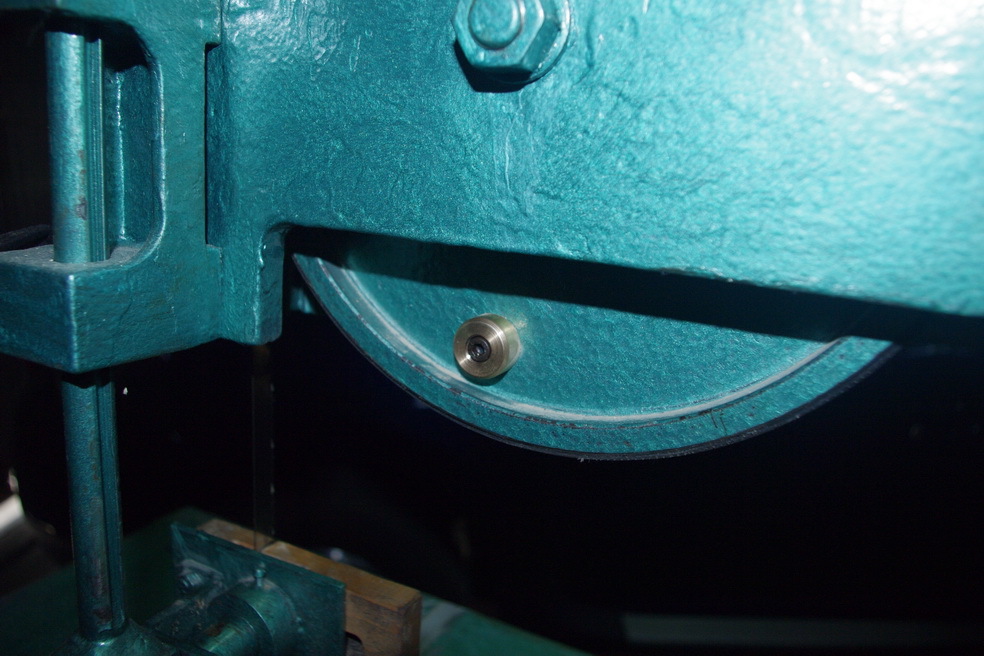

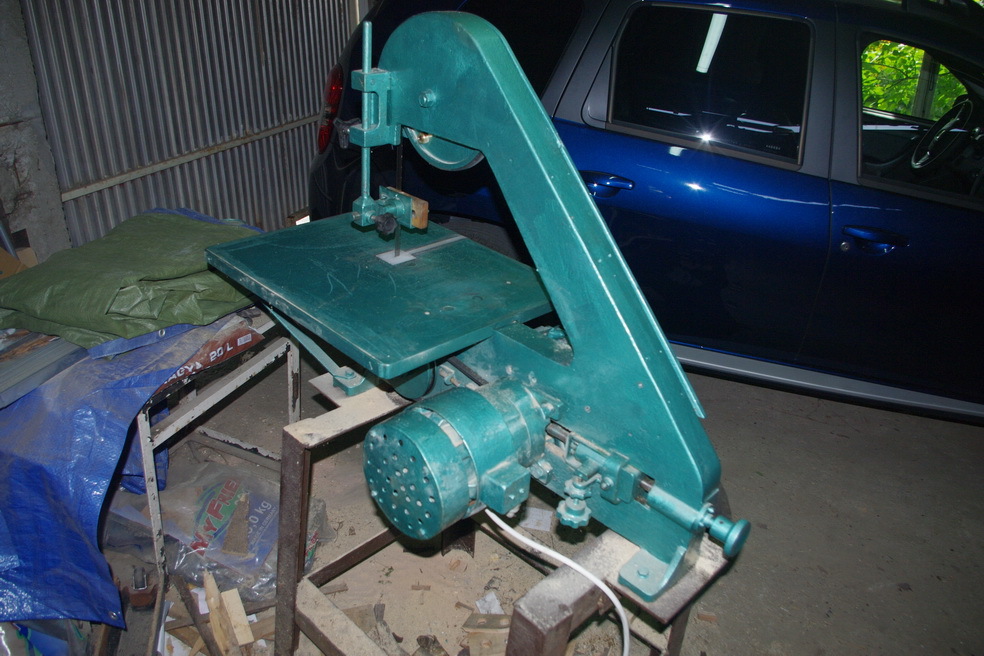

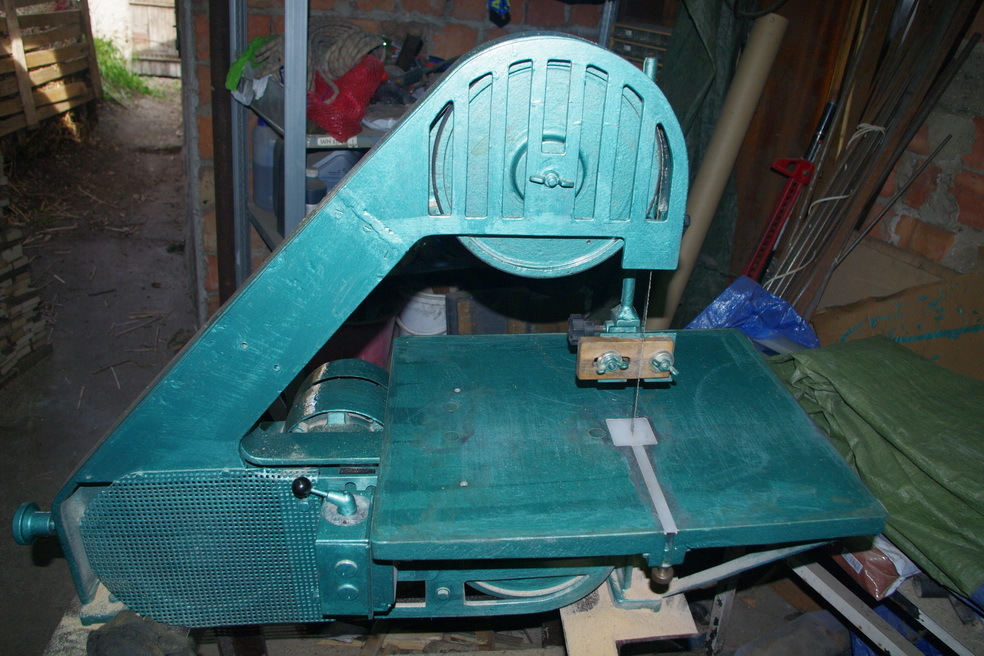

Azt hiszem tartozom néhány fotóval, ha ennyit kérdezgettem fűrész, és centrírozás ügyben.



[Csuhás]

Egy érdekes szerszám:

link1[/url  [url=https://youtu.be/of9p70H7gdg]link2

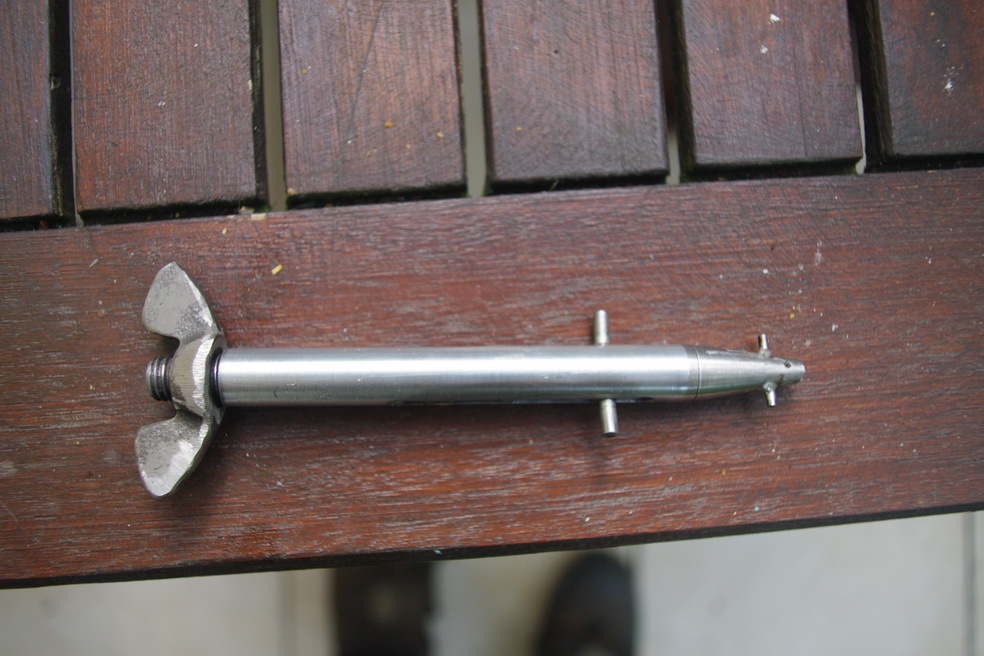

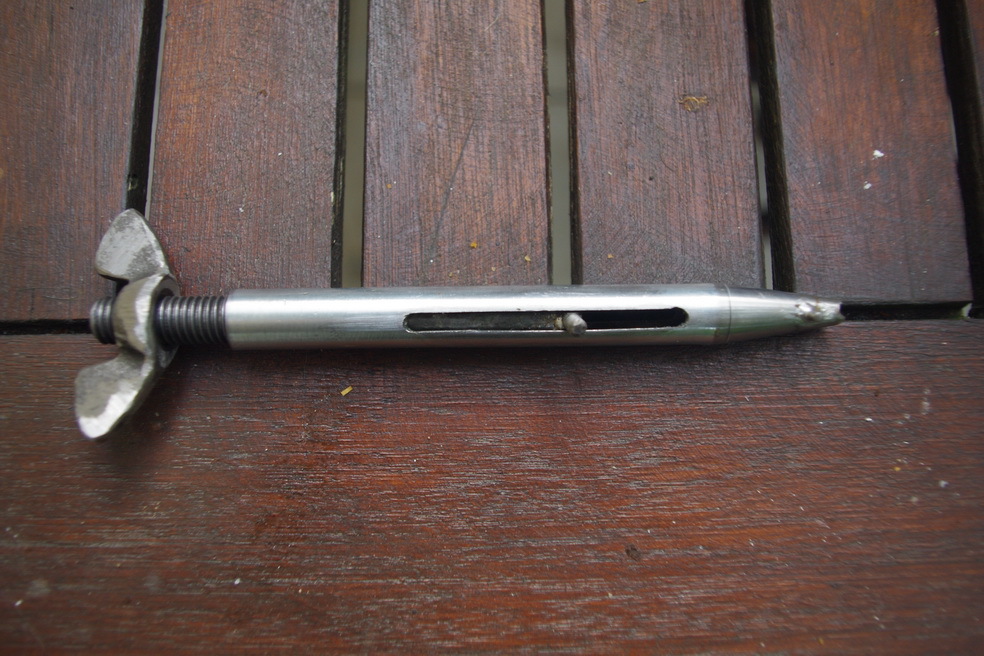

És a saját verzióm:



[Csuhás]

A hibás link újra: videó

[keri]

Nagyon komoly

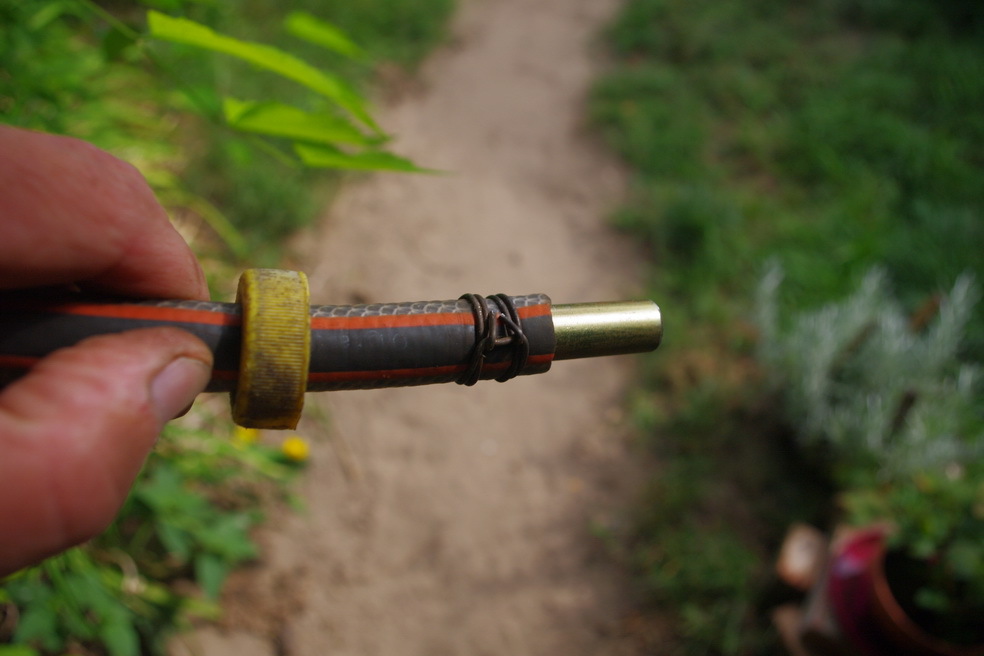

Bár én általában rátekerek pár menet réz, vagy lágyvasdrótot és a két végét összetekerem kombinált fogóval. Az is nagyon rá tud szorulni.

[Rab Zoli]

Üdv. Az 5mm-es tengelyű főorsómotoromra hogyan kapcsoljam rá az Er11-es tengelyemet, hogy35.000ford-nál ne robbanjon szét? Az alu tengelykapcsolókra azt mondták tuti szét robban. Ötletek?

[Szalai György]

Hát fogd be a motortengelyt az 5mm-es patronba.
Bocsánat, ezt nem tudtam megállni. [#vigyor2]

Szerintem valami Weldon szerű befogót kéne képezni az ER szár végére.

[Szalai György]

Itt is valami olyasmi van elkövetve.

[Rab Zoli]

Igen de én a 100mm-es szárat akarnám összekötni a tengellyel, ilyet láttam az ebayen de nem akarom a motor csapágyát terhelni.

[Csuhás]

Gondolom egy csapágyazott er11 tengelyt szeretnél  bldc motorral meghajtani. Ha így van akkor én a motor forgórészét "felfúrnám" és rászerelném a er11 tengelyre Majd köré építeném az állórészt, teljesen kihagyva a motor eredeti csapágyazását.

[Szalai György]

A magas szögsebesség nehezíti a dolgodat, de arra valószínűleg szükséged van a technológiádban. Nem akarod csökkenteni.
Feltételezem, hogy ekkora fordulaton kis élkör átmérőjű szerszámokat fogsz használni, amitől kicsi lesz a forgács keresztmetszeted és alacsony a forgácsoló erő.
Ha így van, akkor a tengelykötésed fő feladata nem a nagy nyomatékátvitel lesz, hanem a centrifugális erő elleni harc.

A centrifugális erő és a statikus kiegyensúlyozás fizikáját alapul véve (a fenti esetben) azt tartom jó megoldásnak, ahol a tengelykötés a forgástengelytől a legkisebb rádiuszon és a legkisebb tömegben valósul meg.
Akkor, póriassága ellenére, egy szövetes gumi gáztömlő darab is lehet megfelelő tengelykötés.
Azért egy alulemez csíkot köré kerítenék, hátha mégiscsak szétrepül !
