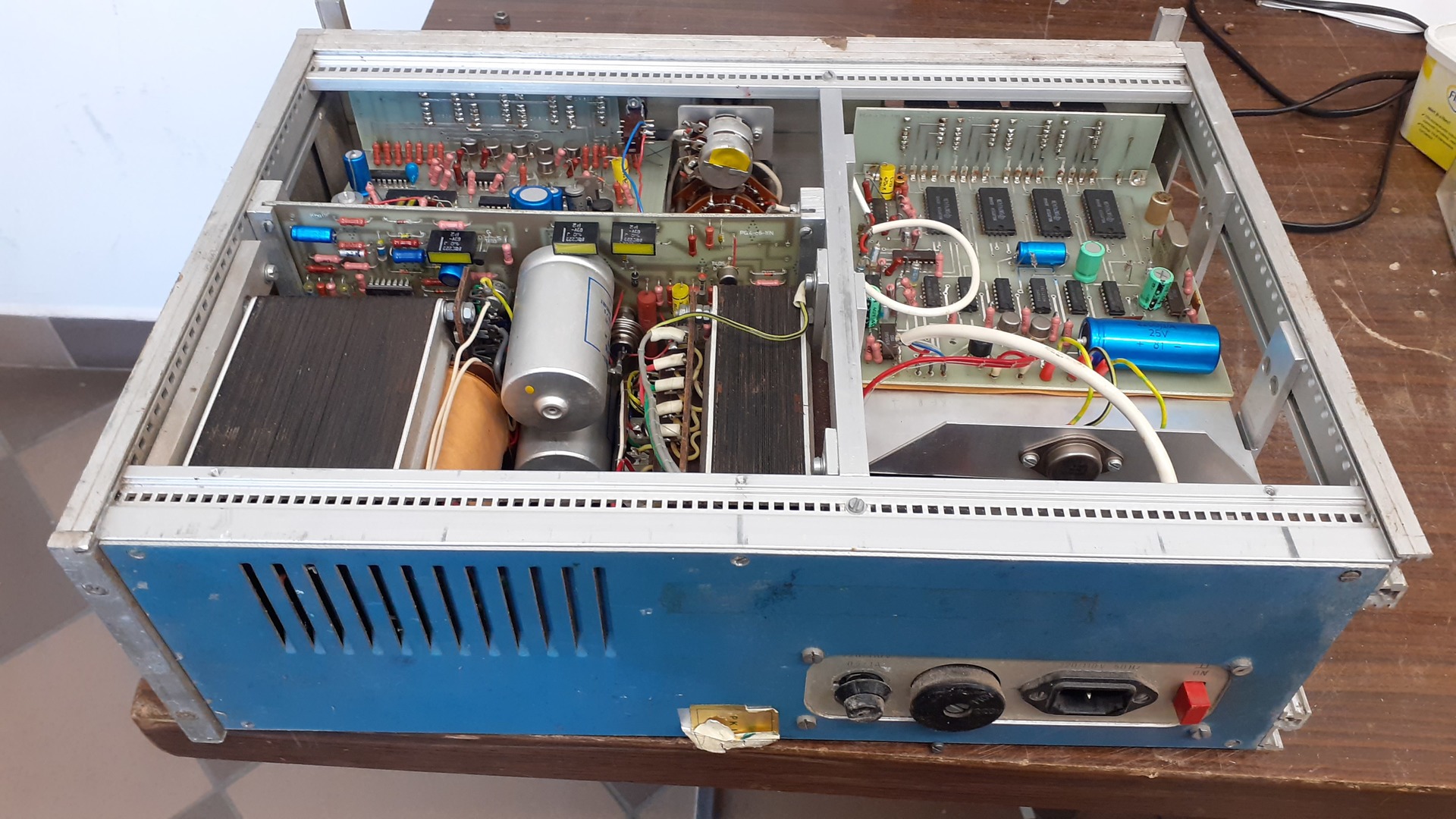

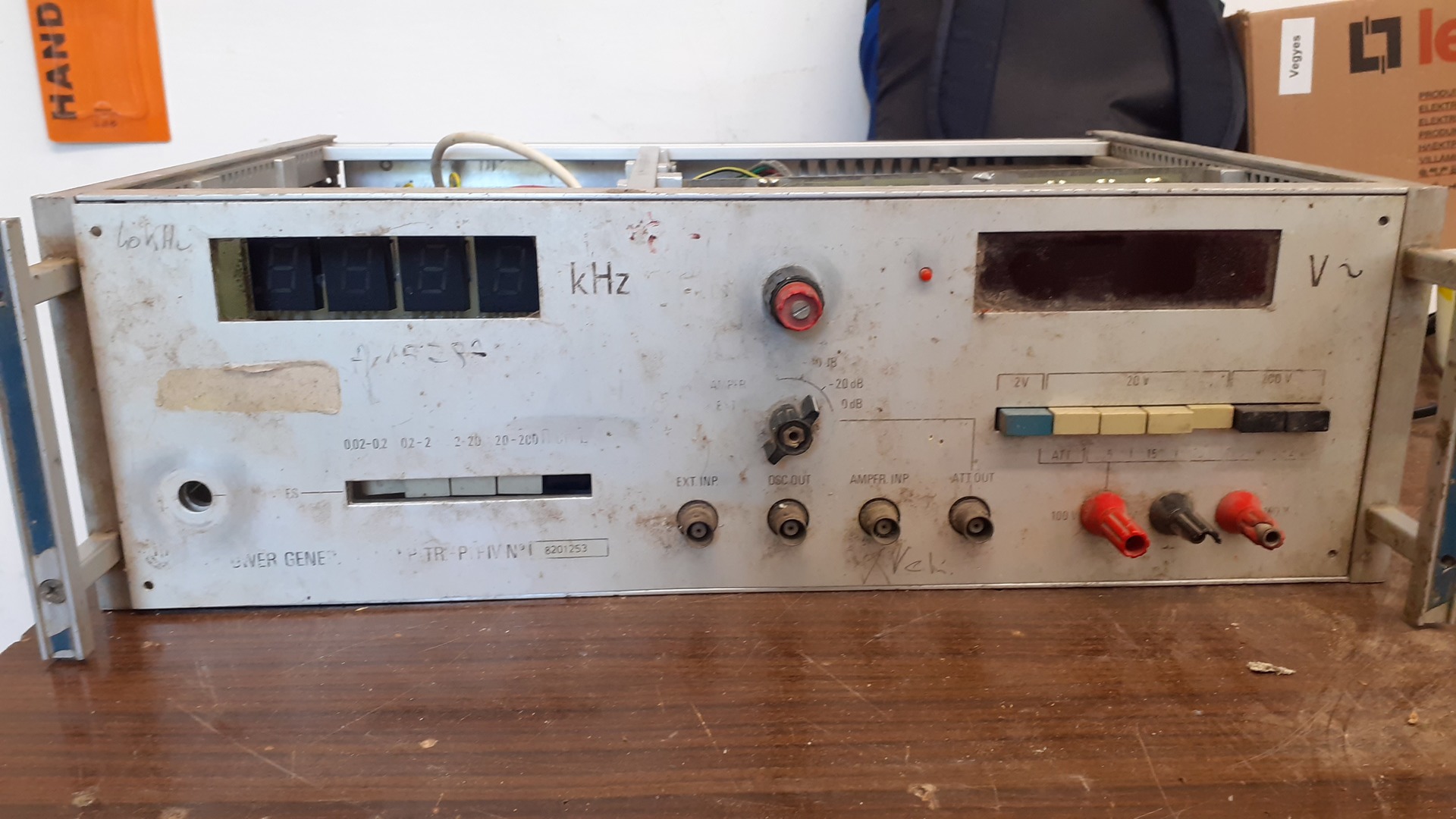

Egy '80-as évek béli, magyar fejlesztésű/gyártású asztali műszerből "emeltem ki" fotózkodni.

Mármint, a lentebb mutatott kettős forgót.
Nos, ebben az asztali műszerben "lakott" a forgókondi:



[PSoft]

...



[PSoft]

...



[Alga76]

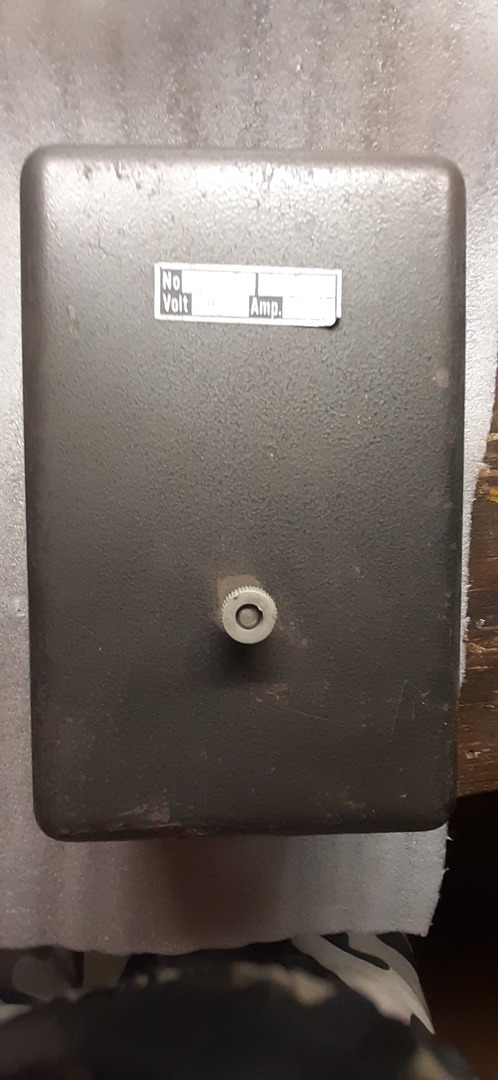

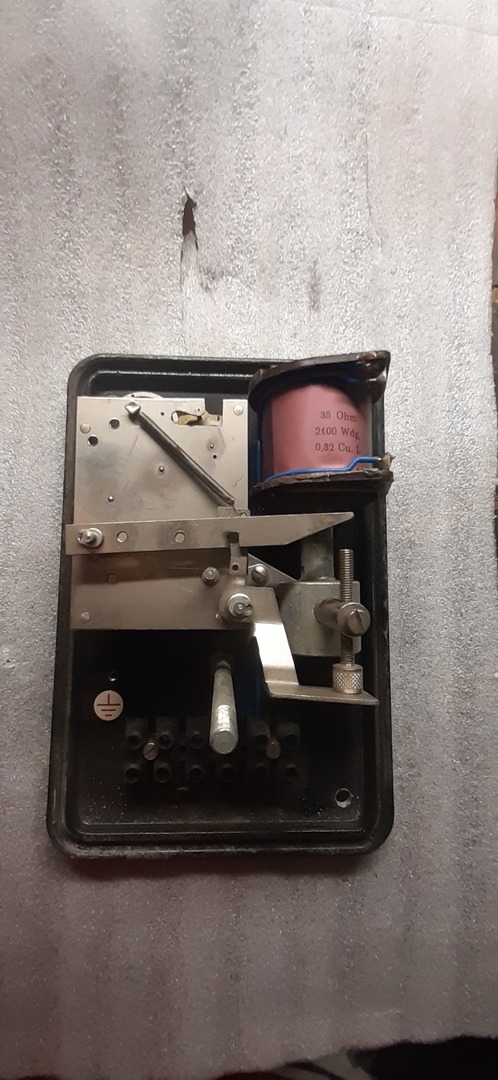

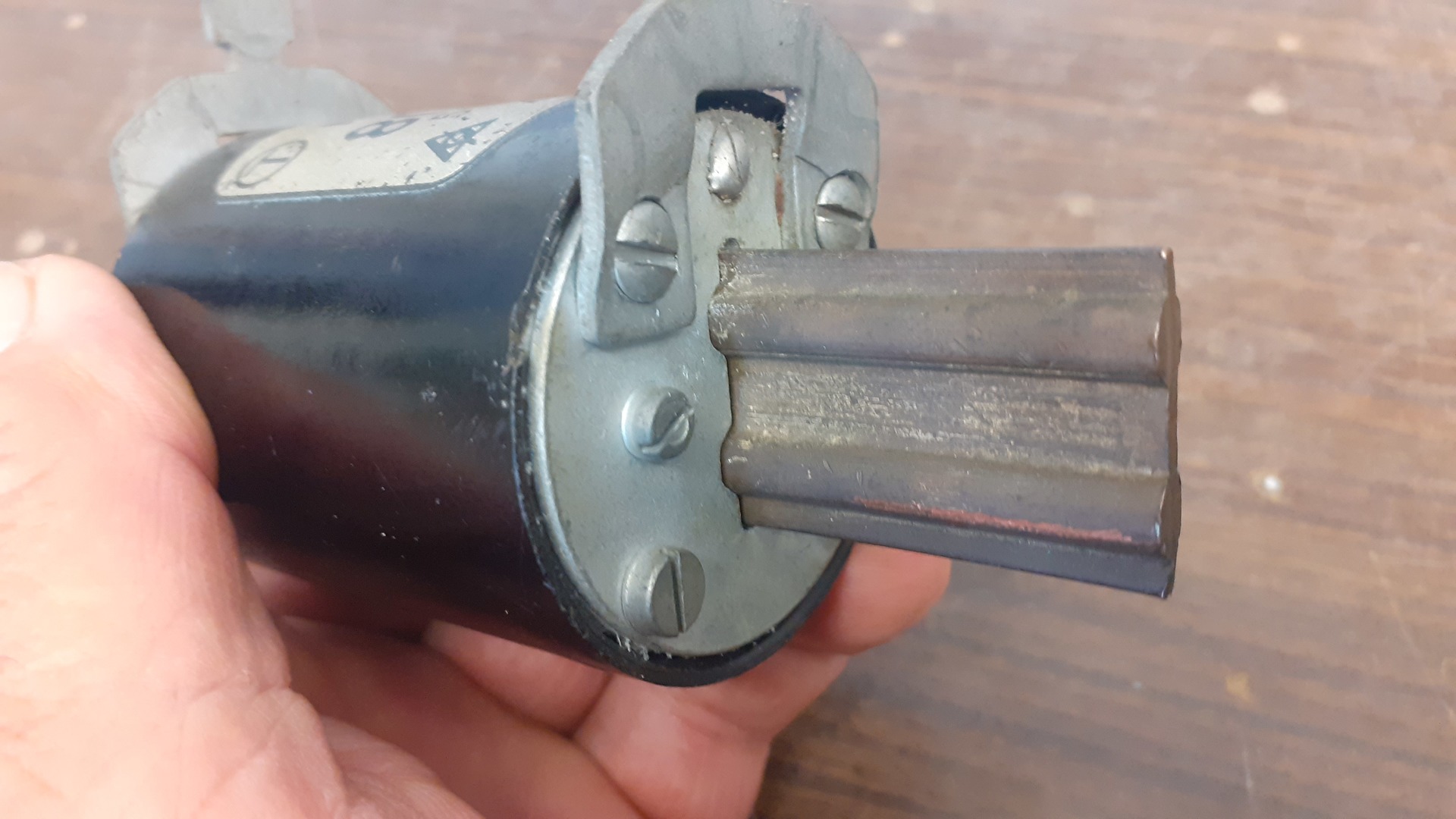

Bemutatok egy érdekességet. A kapcsoló rész hiányzik ugyan, de szépen ketyeg. Én igy mentettem a lomok közül.



[2f428kduf]

Ha nem 24V-os lenne, azt mondanám: lépcsőházi világítás kapcsoló.

[PSoft]

Hogy miket nem talál az ember, ha...nyitott szemmel jár!
[#eljen] [#kacsint]



[szf]

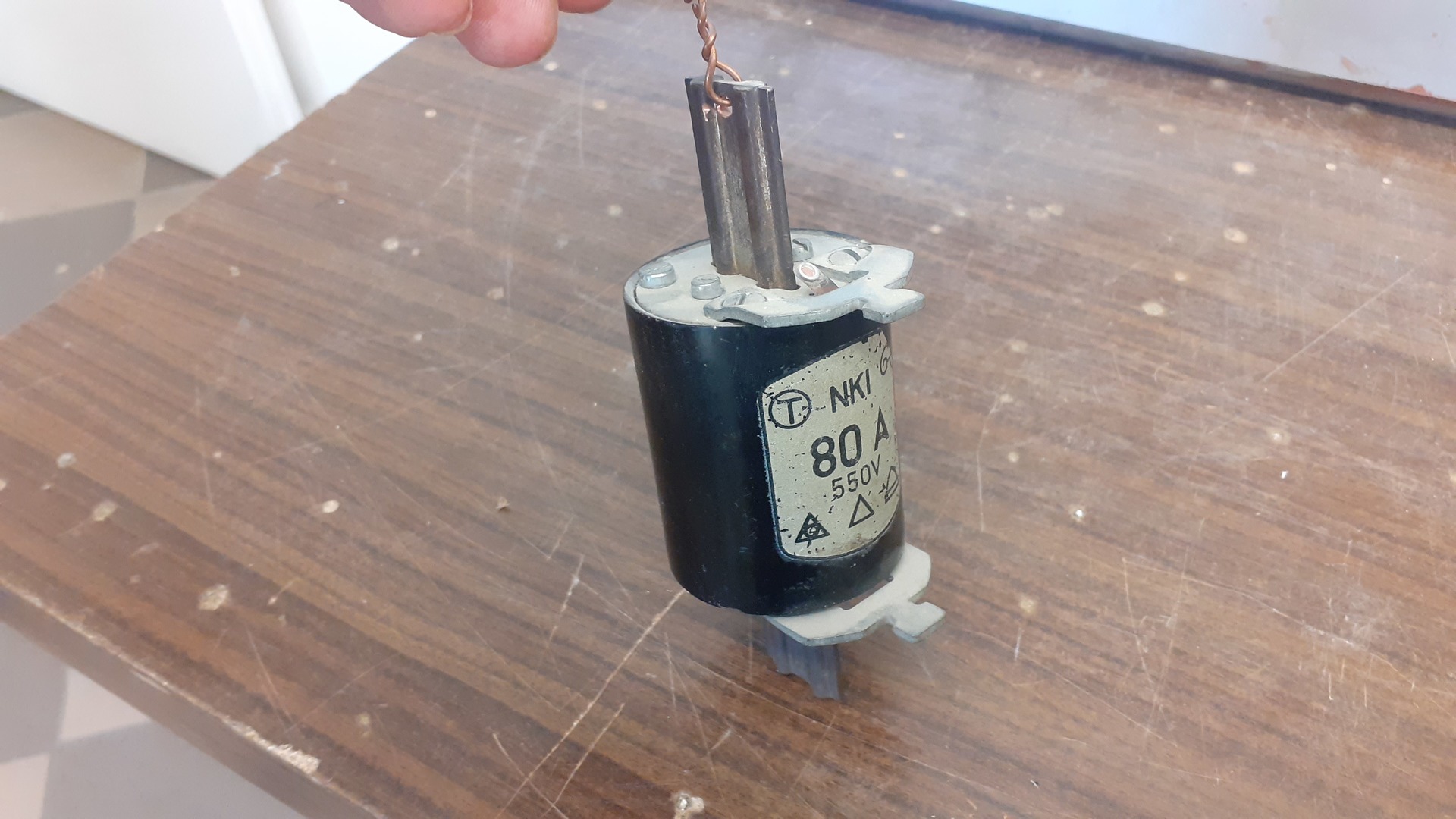

Micsoda kulcstartó! Évekig ilyen volt nekem.[#kacsint]

[PSoft]

Akkoriban még, a sárgarezet csak...pipa kupakhoz, meg trombitához használták. [#vigyor]

[PSoft]

Huhhh...
De régen is volt!



[PSoft]

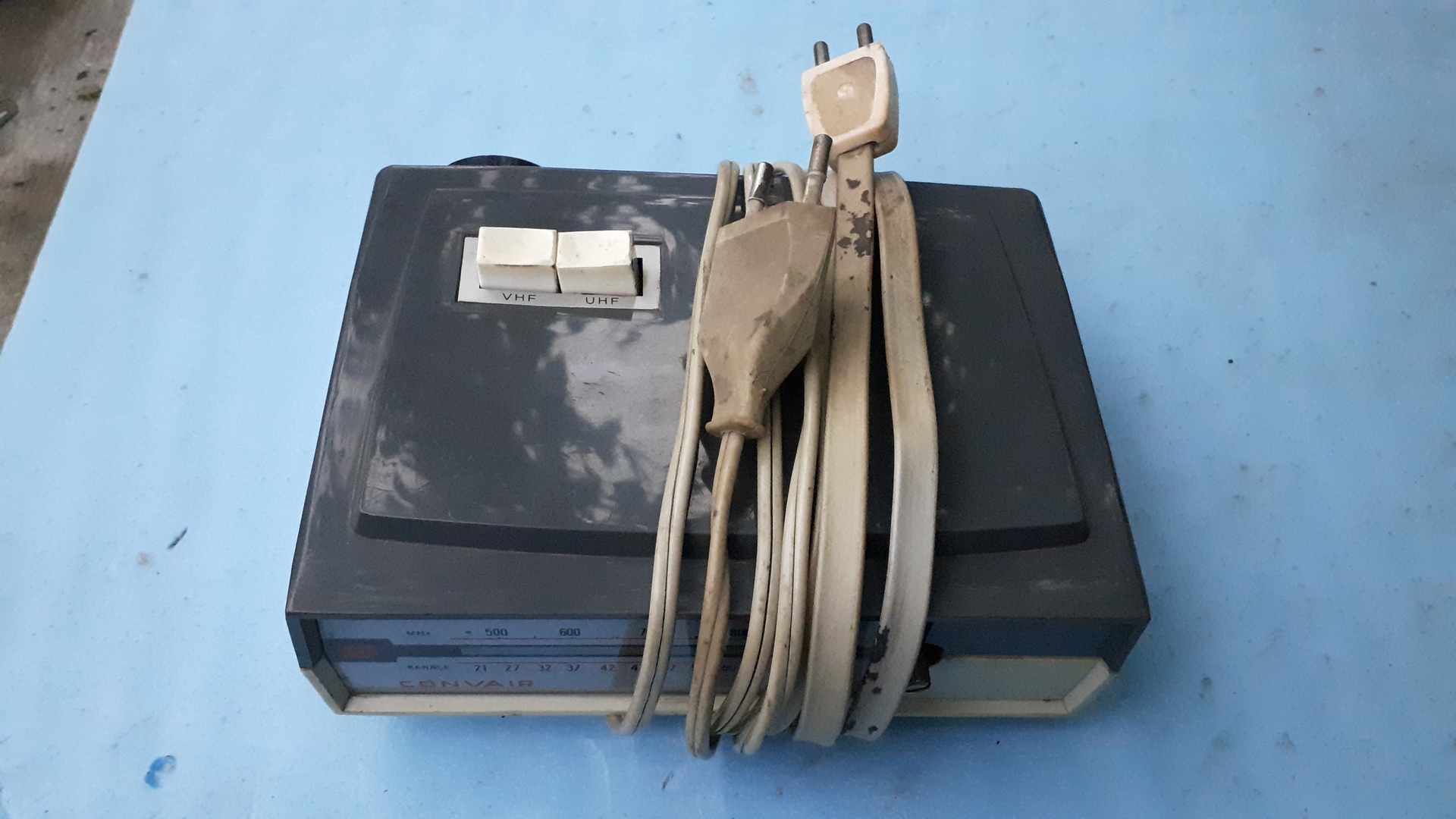

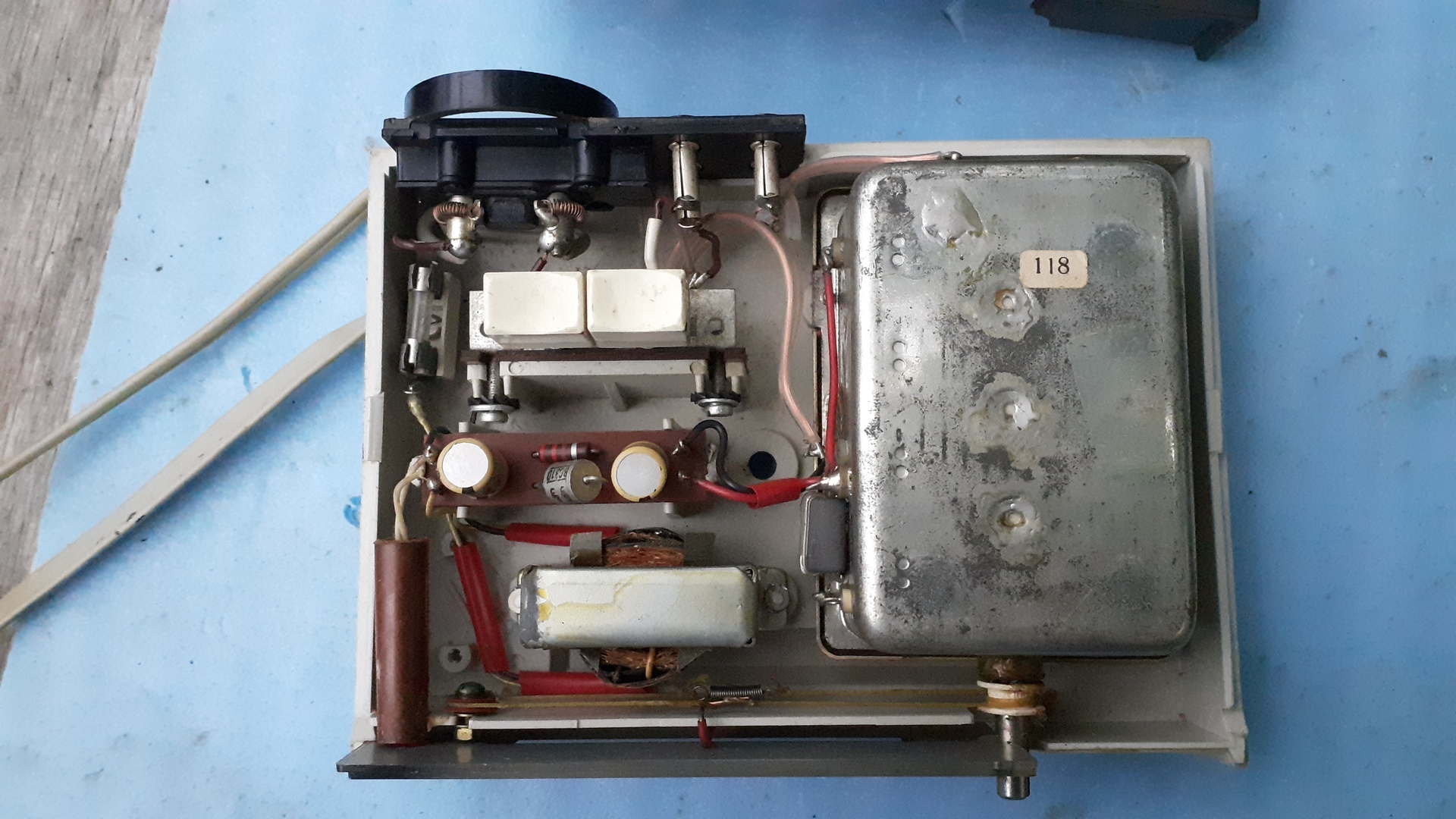

Többen is akartátok kérdezni, no de...mi van a retro dobozban?(ha már, "bocolás" a topik neve) [#vigyor2]



[RJancsi]

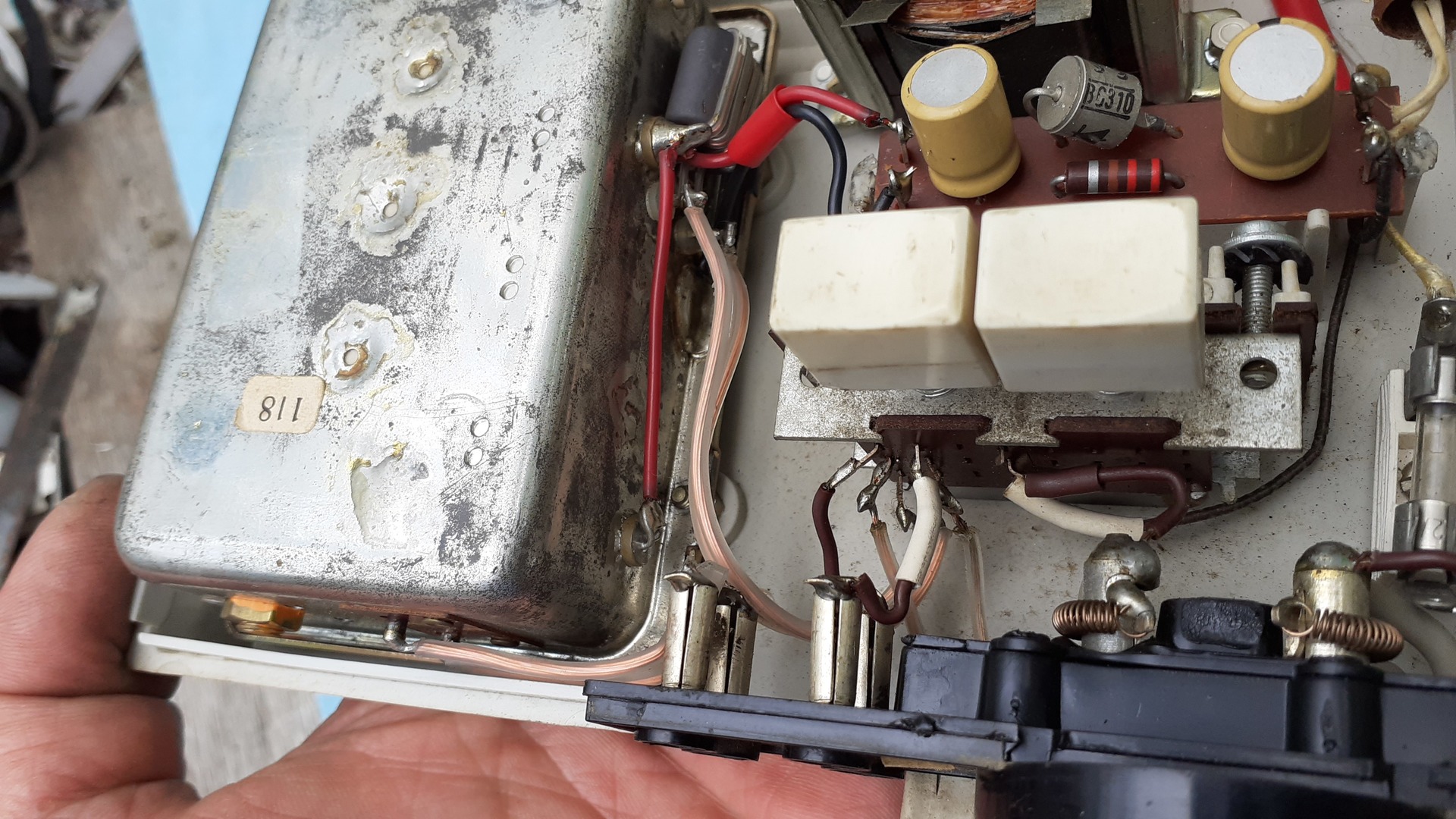

Ami megfogott benne, az a hálózati aljzat hüvelyein levő  igényes húzórugó. Ilyen megoldást még sehol sem láttam, általában a hüvely anyagából préselnek valami laprugó szerű szorítót, de hogy külön fület alakítsanak ki és abba húzórugót akasszanak ez teljesen új számomra.

[Szalai György]

Milyen igény szülhette ezt az igényes húzórugós megoldást?
Pláne, hogy vele sorba kötve ott van az a gyöngécske érintkező nyomású üvegbiztosíték tartó.

[PSoft]

Mennyi is volt akkoriban egy TV készülék áramigénye?

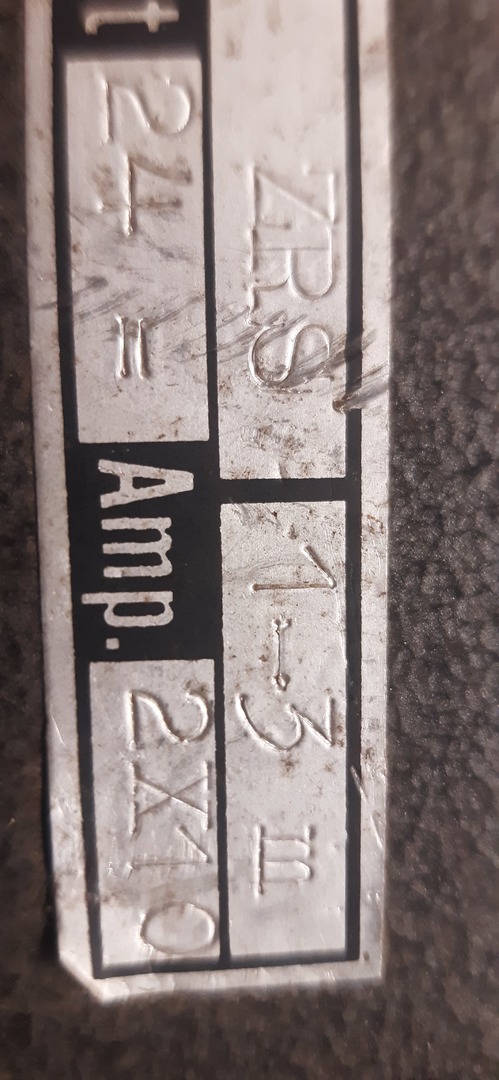

A képen látszik a beépített üvegbiztosíték kioldási árama is.(2A)

Mai szemmel inkább az "aggasztana", ami a képen látszik.
Persze, baj akkor se lett volna belőle, csak...nem működött volna a "Józsibácsi" TV-je.



[Rabb Ferenc]

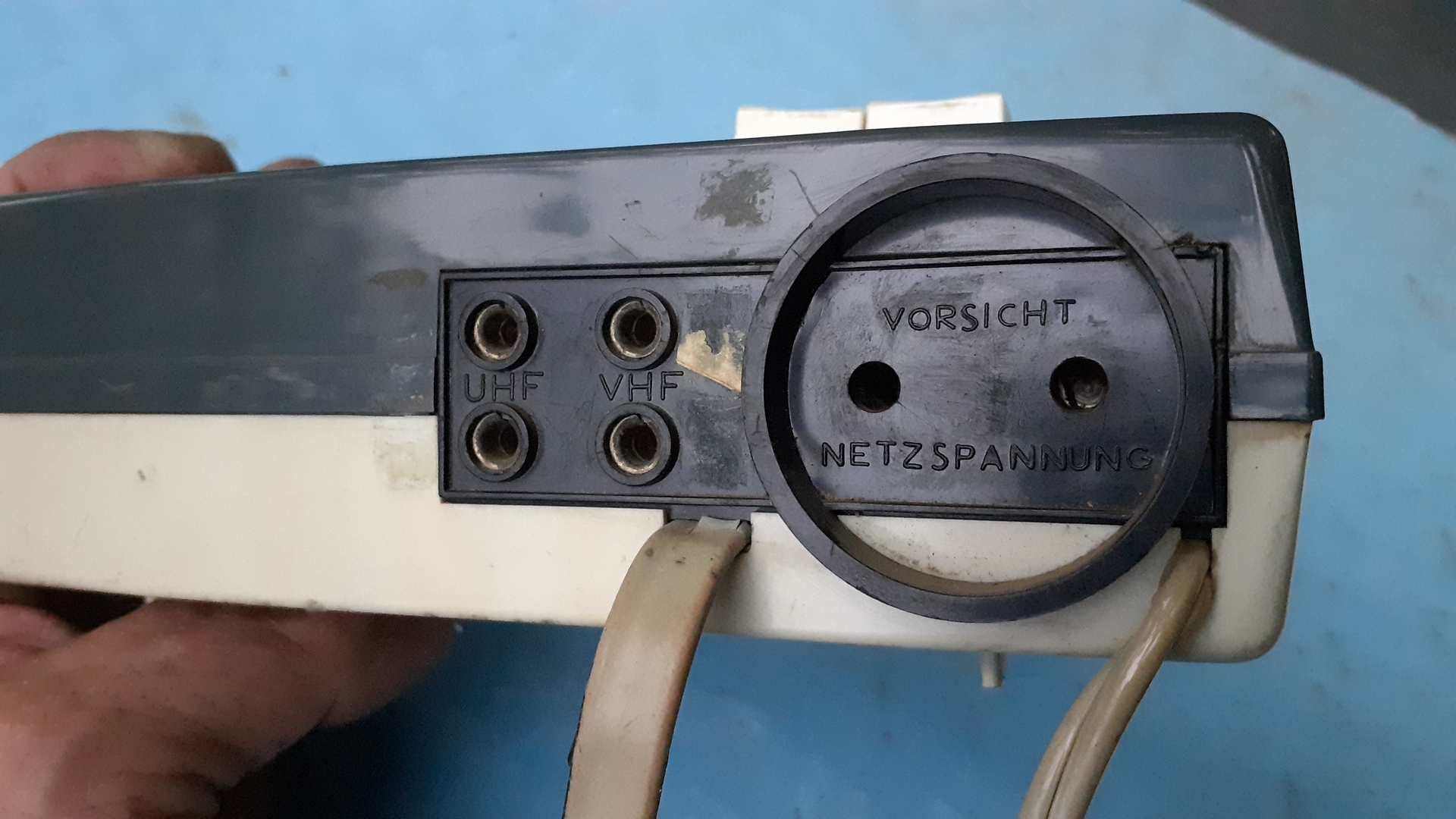

Láthatod (gondolom tudod is) hogy ennek a "kombinált csatlakozónak miden darabja egyedileg készült.

A villásdugók 'anno két 4mm-es sárgarézrúdból voltak. A konverter hálózati hüvelyei sárgaréz csövek. Valahogyan csak meg kellett oldani, hogy ki ne essen a villásdugó az aljzatból. Hát erre volt ott a rugó.

A másik két csati (VHF és UHF - amibe [#1068@PSoft] gonoszul bedugta a hálózati dugaszt) már nem "rázott", oda jó volt a sima lemez érintkező is.

Egyébként szép darab, mint általában az itt bemutatott régiségek...

[RJancsi]

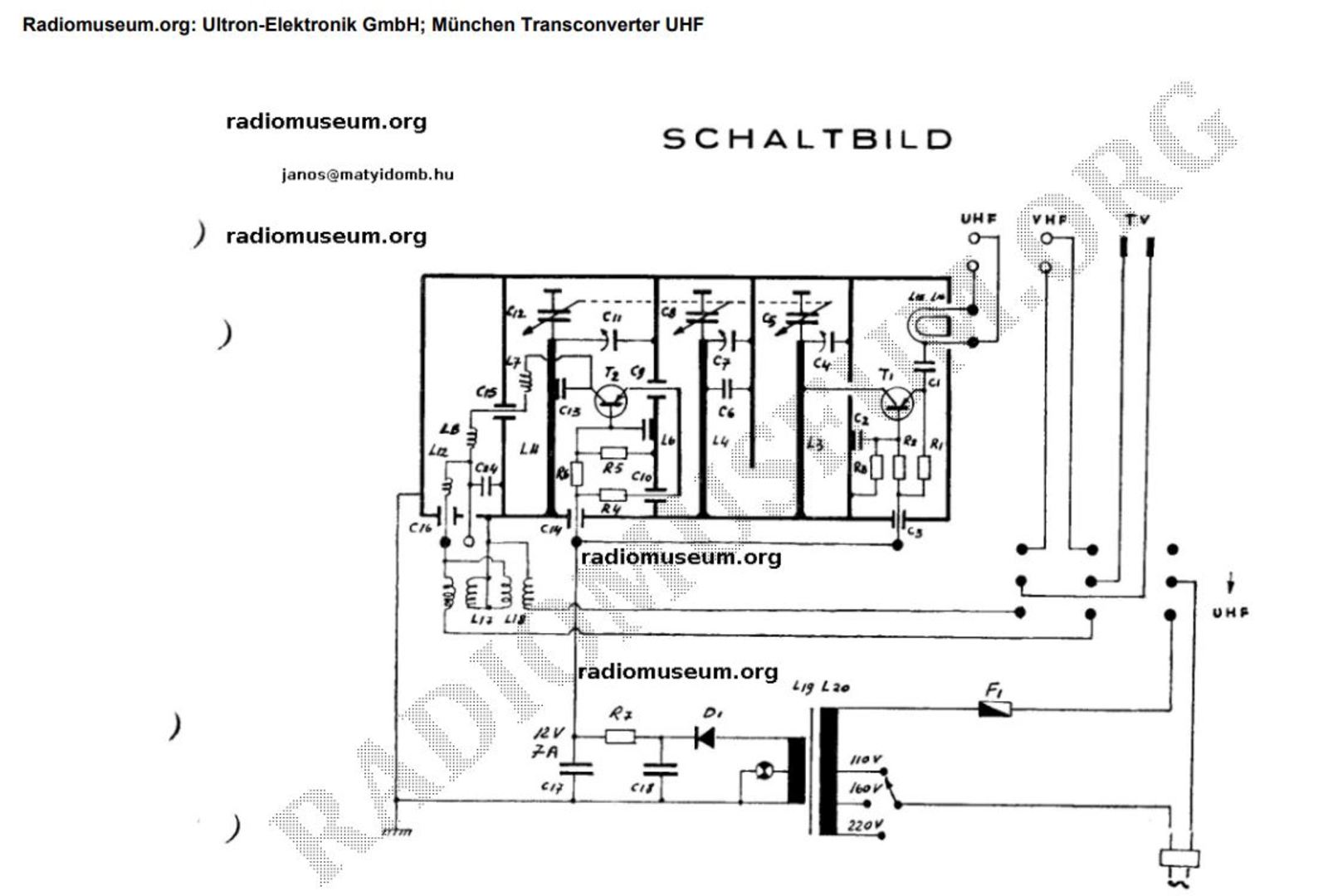

Kíváncsiságból rákerestem, a radiomuseum.org-on sok mindent meg lehet találni róla, pl. azt is mi lakik az árnyékolt hangoló dobozban.
