Mi és hogyan működik

[2vkx6unz]

Mert Ő már csak az ilyen modern cuccokra bukik

[TROMF22]

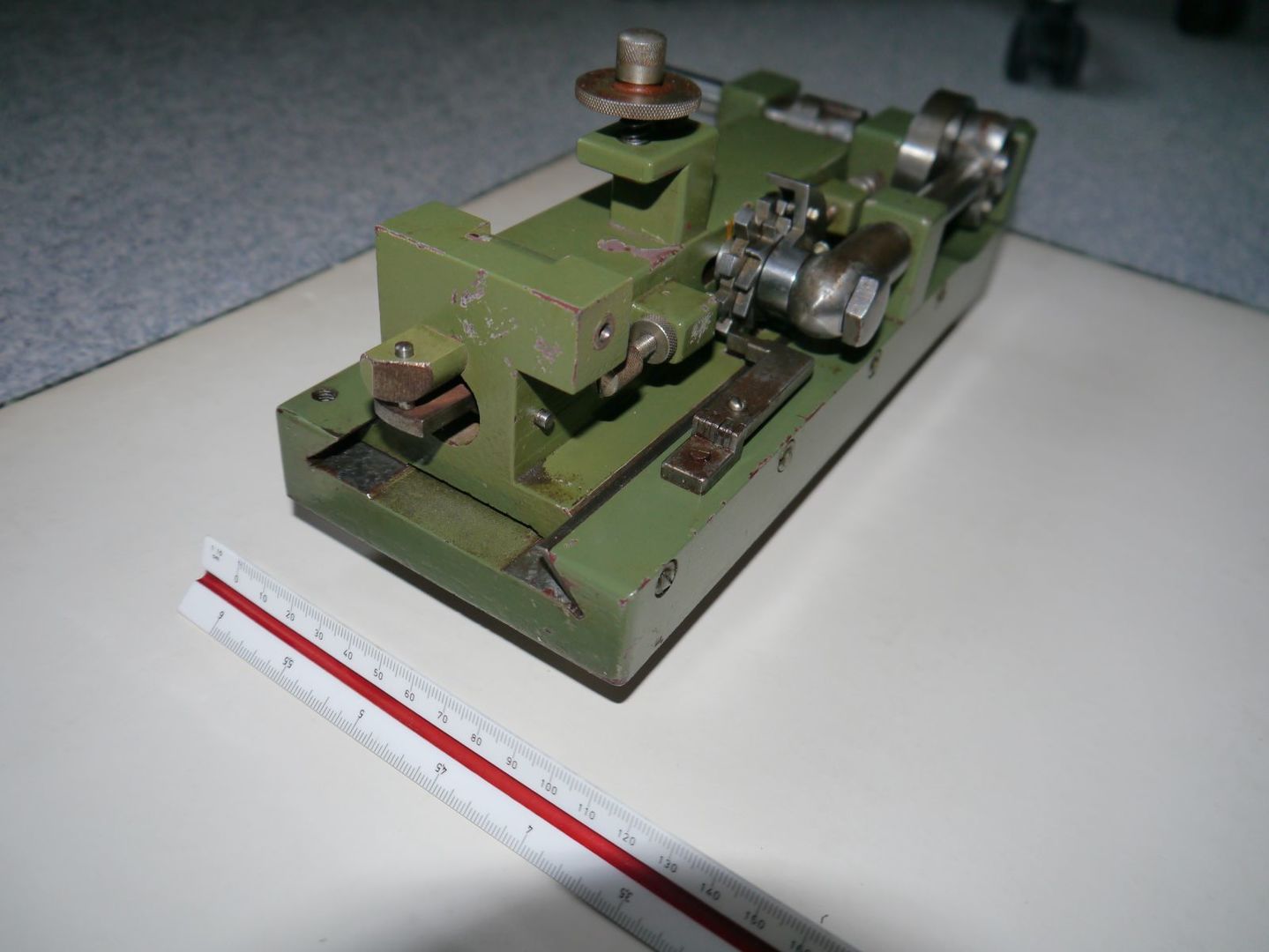

Mi lehet, illetve lehetett ez a szerkezet?
Nem boncoltam, csak szétszedtem, megtisztogattam, összeraktam.
Minden elem funkciója világos, mi mit csinál, csak a célja nem ismert.

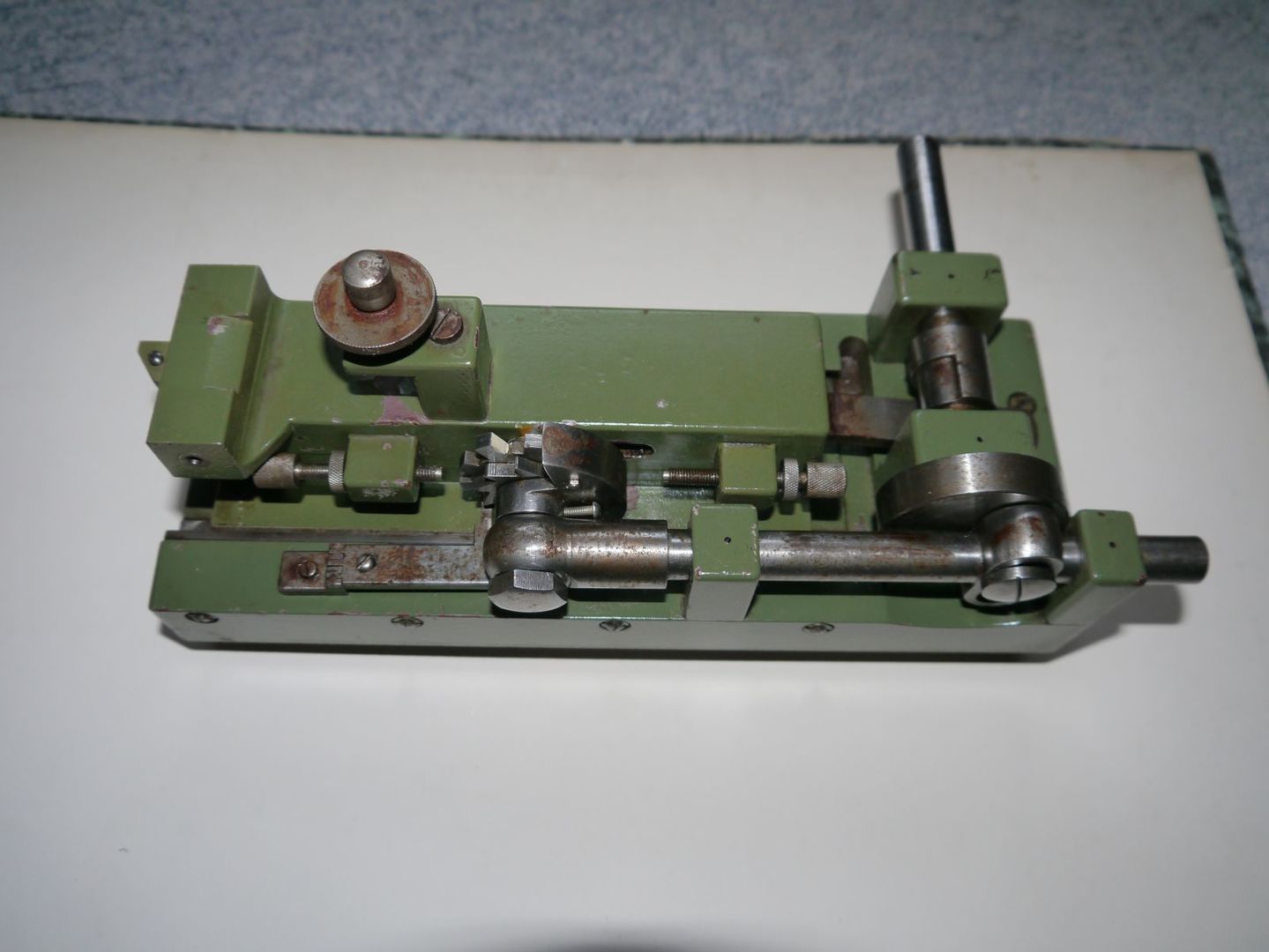

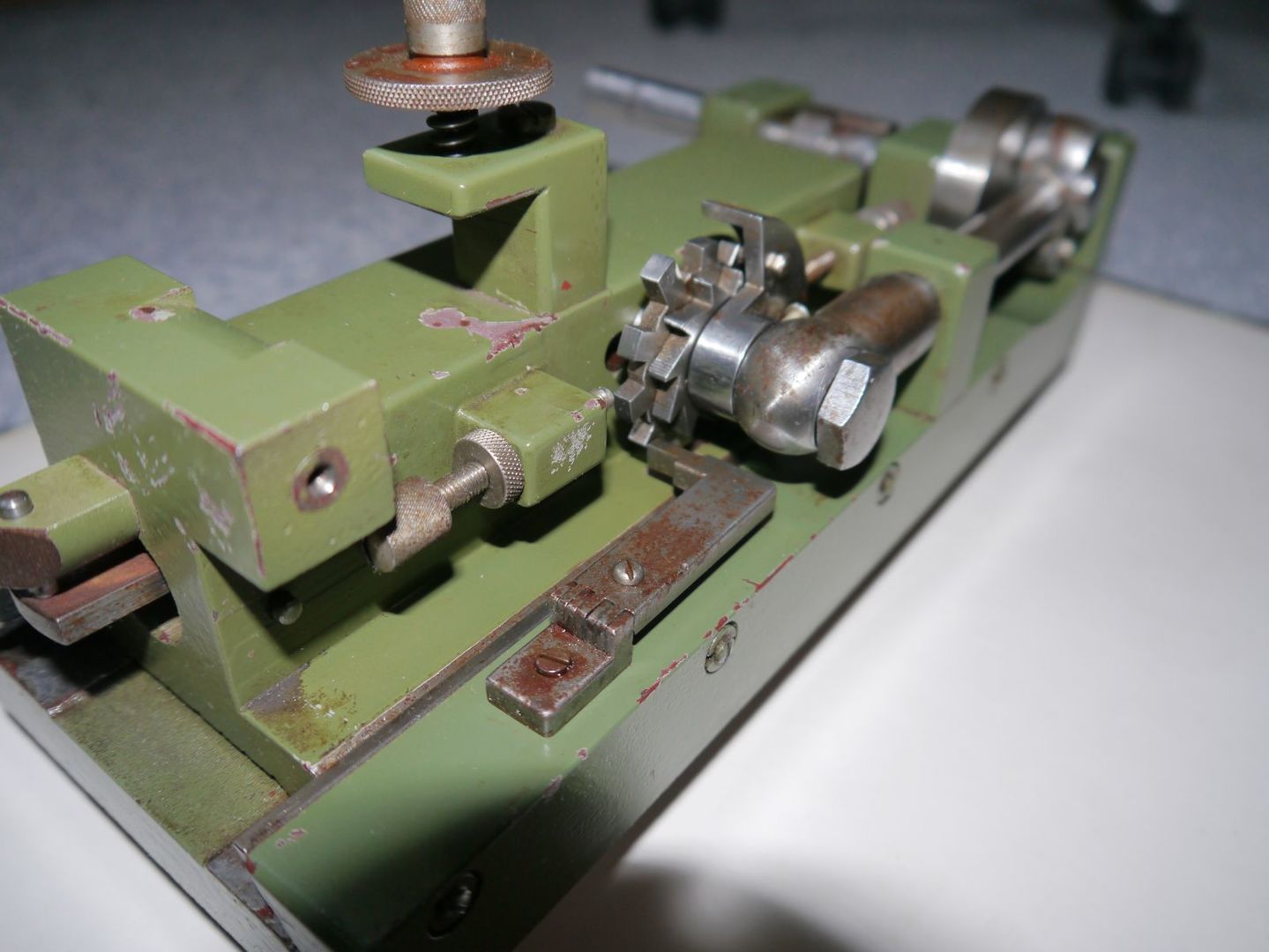

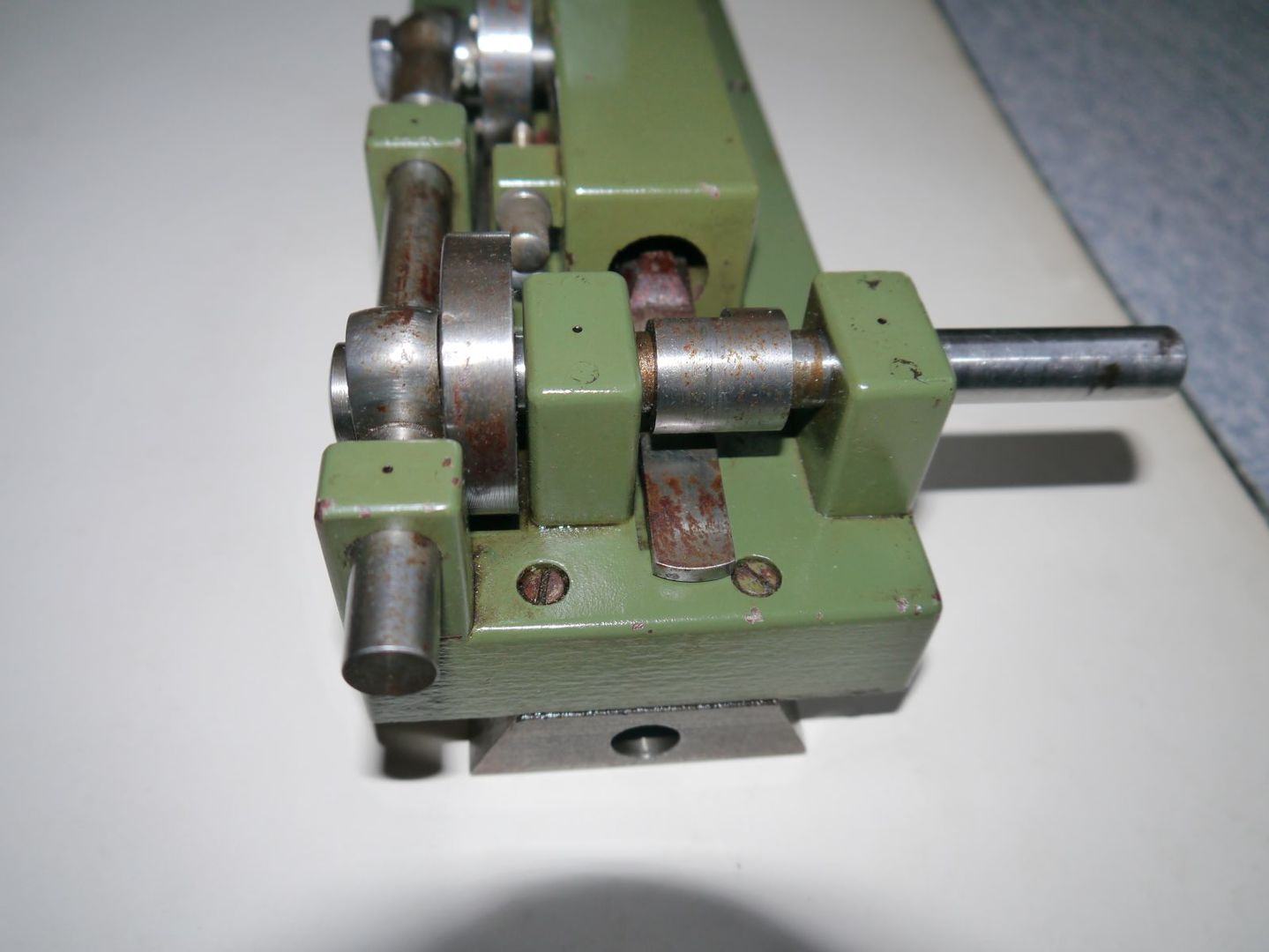

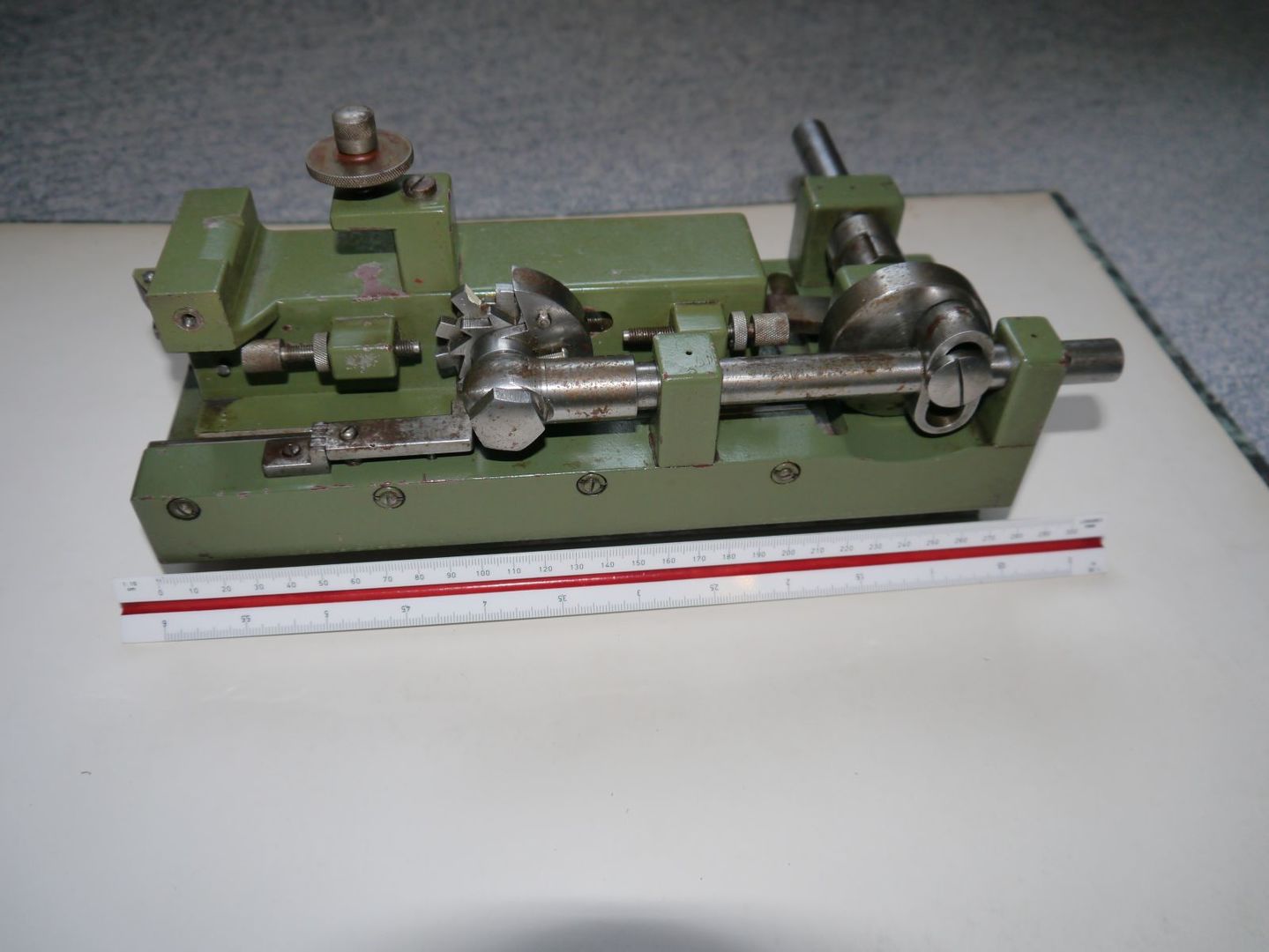

A lényeg, amiért hozzám került, az a középső, hasáb alakú "kos", ami egy nagyon precízen megmunkált, hántolt fecskefarkú vezetékben mozog. Ez a kos végzett egy érdekes alternáló mozgást a jobb felső sarokban látható tengely révén, amit egy kis csigahajtómű forgatott.
A kos elejéről hiányzik még valami, ami lehet, hogy a megoldás kulcsa.
Tippem szerint valamilyen tűző, fűző, kapcsozó, csipkedő mechanika lehetett.
Aki látott már ilyet, vagy volt dolga hasonló gépezettel, biztosan kapásból tudja a megoldást.



[sufnituning]

Versenylóra vészfék[#vigyor2]

[Szalai György]

[#t19p131846#]

De hogy készül egy ilyen frankó réztábla? Miért nem csinálnak ma ilyeneket?

[RJancsi]

Gondolom valami bitumen alapú festékkel szitázással nyomtattál rá a feliratot majd maratással mályítették ki a "felesleget".

[svejk]

Szerintem sokkal jobban olvasható és tartósabb ennek a negatívja.

[Rabb Ferenc]

Azt nem tudom ez pontosan hogyan készült, de régebben sorozatban készítettünk a haverommal sárgaréz ajtónévtáblákat.

POZITIV 20, film, levilágítás és maratás vaskloridban. A hátlapját szigszalaggal lemaszkoltuk. A táblát kicsit nagyobbra készítettük a végleges méretnél, és a sarkainál feltámasztva pofával lefelé tettük a maratókádba.  Másnap reggelre több mint fél milliméteres mélységű lett a maratott rész. Kapott még egy kontúrvágást és felerősítő furatokat. Aztán a pofáját 1000-es polírpapírral majd egy filcdarabbal fényesre políroztuk és lefújtuk színtelen lakkal. Szóval nem ördögtől való technológia.

Gondolom ez is hasonlóan készült a vállalat galvánműhelyében.

[Szalai György]

Nekem így még csak nyákot maratni sikerült.
A réztábla próbálkozásom randa lett, mert a folyadék alámart a maszknak.
Mi a titka, hogy mély legyen, de ne marjon alá?
Nem lehet, hogy valami elektrolitos tampon tartalmazza a mintát és gyors galván az eljárás?

[Rabb Ferenc]

Nem tudom mi a titka, nem vagyok vegyész. Pontosítva: nem mindenki vegyész aki bűzlik. De nekünk a pofára fordított tábla a hideg (nem melegített) fürdőben bevált.

Nézd messzebbről, akkor távolabbinak látszik! [#vigyor2]

[Rabb Ferenc]

Küldtem egy kis olvasnivalót [#integet2]

[PSoft]

Miért nem csinálnak ma ilyeneket?

Hány éves is lehet az a "kecskelábú" HVE-125 eszterga
Ez a gép akkoriban készült, mikor még az "örökkévalóság" volt a kitűzött cél mindenben.
Evidens hogy a kitűzött cél alól, a "frankó réztábla" sem lehetett kivétel.

[sufnituning]

Rászitázták a számokat a lemezre, utána maratták, ahol a festék takart, ott nem mart a sav. utána eltávolították a festéket vegyszerrel (Nitrohigítópl.)van még ahol utána lefestették az egész táblát és a kiálló részejken lecsiszolták, így még jobbanláthatóak a fényes kiálló betűk.

[sufnituning]

Régen még tanultam ezt az alámarás dolgot is, lehet csökkenteni, legalábbis értéken tartani, de már nem emlékszem hogy hogyan.

[designr]

Csuhás könyvtárában van egy jó könyv a maratásról..vagy ha sikerül megszerezni a Bonyolult fémalkatrészek gyártása maratással ciműt..
Rezet nem nehéz..rozsdamentest és titánt már nehezebb..savak szépen viszik vagy segíteni kell egy kis feszültséggel..

[TBS-TEAM]

Már nem működik. [#eplus2]
