Sziasztok   paraméretezett  már  valaki  PARKER  ac szervot? köszönöm .

[Földi Péter]

Sziasztok, Mitsubishi HG-SR152 AC servo motorhoz keresek Drivert, esetleg ha valakinek van tapasztalata, milyen driver-t érdemes hozzá használni, megköszönném.

[GPeti1977]

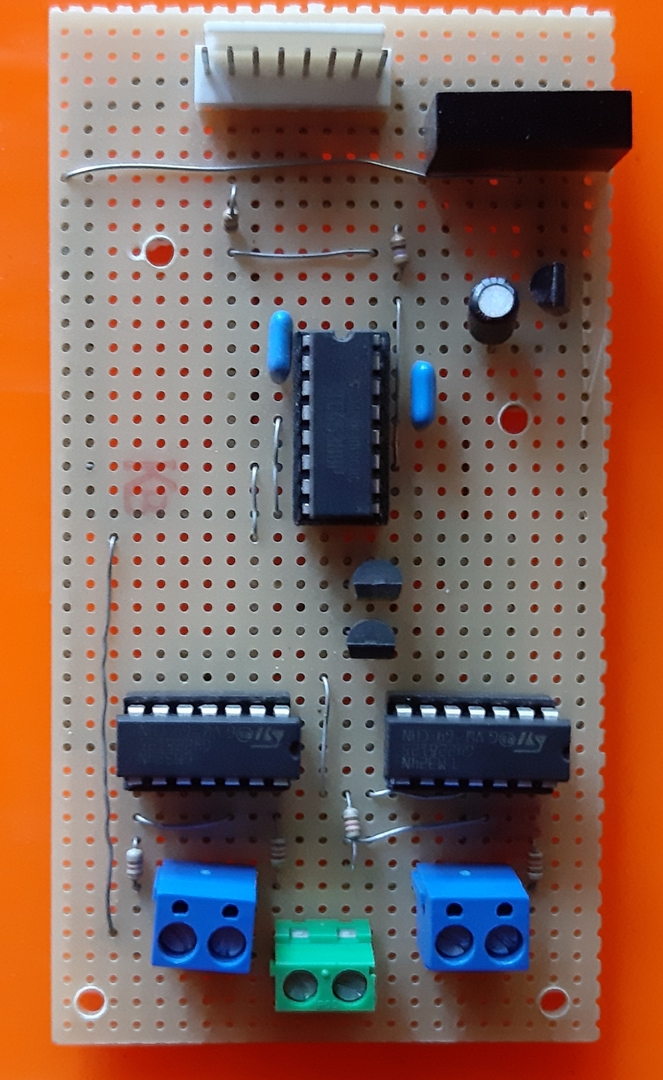

Meg a kimeneten egy fázisfordító így szimetrikus is lehet a kimenete. %V ról megy (USB) amiből +-12V ot majd újra stabilabb 5V ot állít elő. Kép:



[Mechanikus55]

Sziasztok
Amatől vagyok ebben a témában ezért szeretnék kérdezni pár egyértelműnek tűnő dolgot.
Mit jelet egy szervo step dir vezérlése?
A dir az gondolom az irányt ( ha van jobbra, ha nincs balra-vagy akár fordítva-konfig kérdése)
a step ami nem világos Ez lényegében PWM jel? azaz ha növelem a sebesséhet akkor az imulzus szélesség növekszik, a periodusidő(frekvencia) az állandó? Én erre gondolok de nem vagyok 100% biztos

mert létezik olyan vezérlés ahol az impulzus szélesség állandó de az impulzusok egymás utáni sűrűsége változik-azaz a freki változik. hasonlóan (vagy pont úgy) mint a frekiváltóknál.

Erősítsetek meg vagy javítsatok ki légyszi
Köszönöm

[2vkx6unz]

Szia. A step jel alapvetően egy keskeny impulzus. Mivel egy szervo alapjában véve egy visszacsatolt rendszer valamint egy motor fordulathoz meg van határozva, hogy hány ipmulzust kell kiadni a vezérlőnek a motormeghajtó felé. Ha ennyi impulzust kap akkor egyszer körbefordul. Ha az impulzusokat lassan kapja akkor lassan  és kissé darabosan fordul körbe ha gyorsan akkor rövidebb idő alatt fordul körbe. Ha sok impulzust kap akkor nem csak egyszer fordul körbe. Általában szervo hajtás esetén pozíció szervóról van szó, de van sebesség szervo is ami egy adott fordulatszámot igyekszik tartani.

Egy CNC gépnél a mellékhajtásoknál a cél az, hogy egy adott és elfogadott hibahatáron belül lekövessen egy pályát, adott pillanatban egy adott pozícióban legyen.
Valójában az impulzusok közötti szünet ideje változik. Azért nem nevezném PWM jelnek mert a periódusidő nem állandó.

Amivel kevered az a  RC modellezésben használt szervok megoldása. Ott valóban egy PWM jel van és a kitöltési tényezőnek megfelelően fordul egy adott irányban és mértékben. Viszont kevésbé gyakori, hogy +_90 foknál többet forduljon.

[Mechanikus55]

Köszönöm a segítségedet
Így már érthető
Üdv

[nwmewgze]

Sziasztok!
Segítségre lenne szükségem, már nagyon égető a helyzet a munkák végett!
3. Napja nem tudom eltalálni, hogy miért nem forog a servo motor csak egy irányban step/dir-es módban.
A motor: Samsung Ac400w CSMT-04BR1ABT3
S/N:160033
A driver: CSD3-plus
Prog:SmartJog 4.1.0.6
Software: UCCNC V1.2109
UC300ETH5LPT
UCBB jelkiosztó
Valamint a hiba feltárása végett egy egytengelyes jelgenerátor
A jelenség:
Az uccnc-ből semilyen módon nem sikerül irányt váltattnom a motorral, ellenkező irány parancsra egy pillanat szünet majd forog ugyan arra mint előtte.Forward vagy reverse, mindegy melyiket használom mindig csak egy irányban forog.(a driveren a kis alsó vonal megvillan amit az irányváltás lenne hivatott vissza jelezni)
A smartjog-ból működik jog üzemmódban(a driveren teljesen ugyan villan az alsó vonal)
Az egytengelyes jelgenerátorral is szintén ugyan az a jelenség mint az uccnc-ről kapott jelekkel. Tehát feltételezem nem arról az oldalról van a hiba!
50-es I/O csatlazó is rendben van, jó helyre vannak kapcsolva a jelkábelek, nincs megszakdva, minden csatlakozásnál átmérve!
Hozzá tenném kb 2 éve használom Z tengelyként szolgálna a motor tehát a kábelezés végett mozgásban nem volt, hogy megtört volna vagy ilyesmi(itt is át lettek mérve a kábelek)
Amire én gyanakszom, csak nincs visszaállítási pontom, az a software paraméterezése lehet, talán!?

Esetleg ha volt valakinek ilyen tapasztalata, kérem jelezzem valamilyen módon!
06203260054 (visszahívom)
Vagy itt a fórumon akár privátüzenetben!
Köszönöm!

[Mechanikus55]

Szia

Kicsit olyan mintha egyik végállás bejelezne neki, és ha úgy van konfigurálva akkor elindul home kor a másik irányba.
Milyen végállásaid vannak?
Nincs egy mentésed a servo beállításairól?

[nwmewgze]

Szia!
Indiktív kapcsolók vannak, de semmilyen elektromos kapcsolat nincs a rendszerben közöttük!
Ma délelőtt jutott eszembe az, hogy kipróbálom egy egytengelyes jelgenerátorral is, így megbizonyozosodtam arról, hogy nem e zavar be valami máshonnan érkező jel vagy zavar.Bánatomra levonva a következményt, hogy valami a driver paraméterezésében lehet.
Amit nem tudok feldolgozni, hogy mitől változott ez meg?
2 éve használtam utoljára a servo programját a tunningoláshoz azóta tette töretlenül a dolgát, majd tegnap előtt reggel bekapcsolásnál a kézikerékkel negatív irányban mozgattam-majd a pozitív irányra is ment negatív irányban.Mondanom sem kell meglepődtem nem kicsit...
A program beállításairól sanos nincs mentésem, egy régebbi pc-n tunningoltam, már a vinyója sincs...
Gondolkoztam, hogy nyomok egy factory resetet, de még nem mertem..
Olyasmire tudok gondolni, hogy valamelyik gain-paraméternél lehet magasra állítva az érték, és az irányváltásnak a jelszint külömbsége túl kevés aminek a következménye, hogy nem vált irányt csak megáll és folytattja tovább....

[svejk]

Valószínű a bemenet átállítódott puls/sign-ről valami másra.
Vagy hardver hiba a sign. bemeneten. Érdemes árammérővel ellenőrizni.

[nwmewgze]

Szia!
Úgy fest igen!
Egy telefonos segítség idejére kimerészkedtem a műhelybe (nagy vihar van jelenleg) annyit sikerült kideríteni, hogy a driverban van elálítódva a beállítás.Egyet veséztünk át a direction-t pr3.00 aminek 0003ason kellett volna álni 0013 helyett, a probléma nem oldódott meg, tovább nem mentem most, de ha ez az egy paraméter nem volt jó, akkor valószínű van még más is!
Elmegy a vihar tovább nézem a beállításokat!

[Mechanikus55]

Mindenképp csinálj egy mentést majd ha jó lesz, és cseréld a batteryt, valószínüleg ő a bűnös, a felejtésért

[designr]

Pr 3.00 az az encoder kimenet állitja..szerintem annak semmi köze..
Csinálj egy resetet neki..azt a pár értéket simán visszairod vagy visszadiktálom neked..
Step-dir positiv logika..
electric gear  numerátor 2048
                denominátor pl 512
position command filter 180
position regulator feedforward gain 80
Jöhet az autotuning..és azzal az inertia ration..
