AC szervó motoros vezérlés

[istvan3]

Általában megadható a szervóknak, hogy egy fordulathoz hány (step) impulzus szükséges. (Az enkóder számát osztja le szoftveresen a kívánt értékre) Ha 360-ra állítasz be, akkor fokonként fog lépni.

Amúgy meg miért ne tudna a szervó beállni fix pozícióba?

Attól, hogy a hibajel által veszi fel a pozíciót, még nulla hibára törekszik a rendszer.

[designr]

Panasonic
Step-dir
1kw
Vezetékeivel,programmal,segítséggel a beüzemléshez.
Stabil megbizható..
Ugyanilyen.
[#t218p7815#]
Ez is tőlem van..
Ha érdekel irj..

[kmajer]

A kérdésed meg is válszoltad magadnak.

[kmajer]

A működési elv szerint.

[istvan3]

Ne haragudj de továbbra sem magyaráztál meg semmit.

Az, hogy a hibajel készteti a motort forgásra, és ez által követi az előírt pályát, (méretezés, és hangolás függő hibával) az nem jelenti azt, hogy a motor végül nem tud beállni fix pozícióba, amikor a step jelek megszűnnek.

Ez természetesen egy begerjedt rendszer esetén nem történik meg, mert ide oda mozog a motor.

A fix pozícióból való kibillenést pedig a rendszer korrigálja.

A léptető motor tengelye sem stabil tartó helyzetben, kibillenthető onnan.

[istvan3]

Pedig ezeknek az AC szervókban pont az a jó, hogy rengeteg paramétert lehet figyelni, beállítani.

Többek között pár dolog amit érdemes használni:

- precíz nullpont felvétel az enkóder Z csatornával
- hibahatár figyelés, illetve rendszer letiltás ennek túllépésekor
- nyomatéklimit pl. szerszámcsere alkalmazáskor
- fékes motor esetén annak a ki-be kapcsolása

Ezen kívül ahhoz, hogy egy szervó rendszer előnye kijöjjön jól méretezett hajtásra, és megfelelő mechanikára van szükség.

Hiába tud a rendszer szuper gyorsulást, ha széthullik alatta a gép. Illetve hiába a szervó, ha nincs jól méretezve és nem tudja követni a pályát megmunkálás közben, csak nagyon kis gyorsulásnál.

Véleményem szerint emiatt érik meg a plusz befektetett pénzt és munkát.
Komolyabb tervezést igényel, vezetékezést, motorhangolást. Ezt már nem lehet egy PC házban összedobni.

[kmajer]

Nem akarok senkinek megmagyarázni semmit,
maximum gondolkodásra biztatni.
Az eredetileg feldobott kérdésre már 2x válszoltál is magadnak.

[szf]

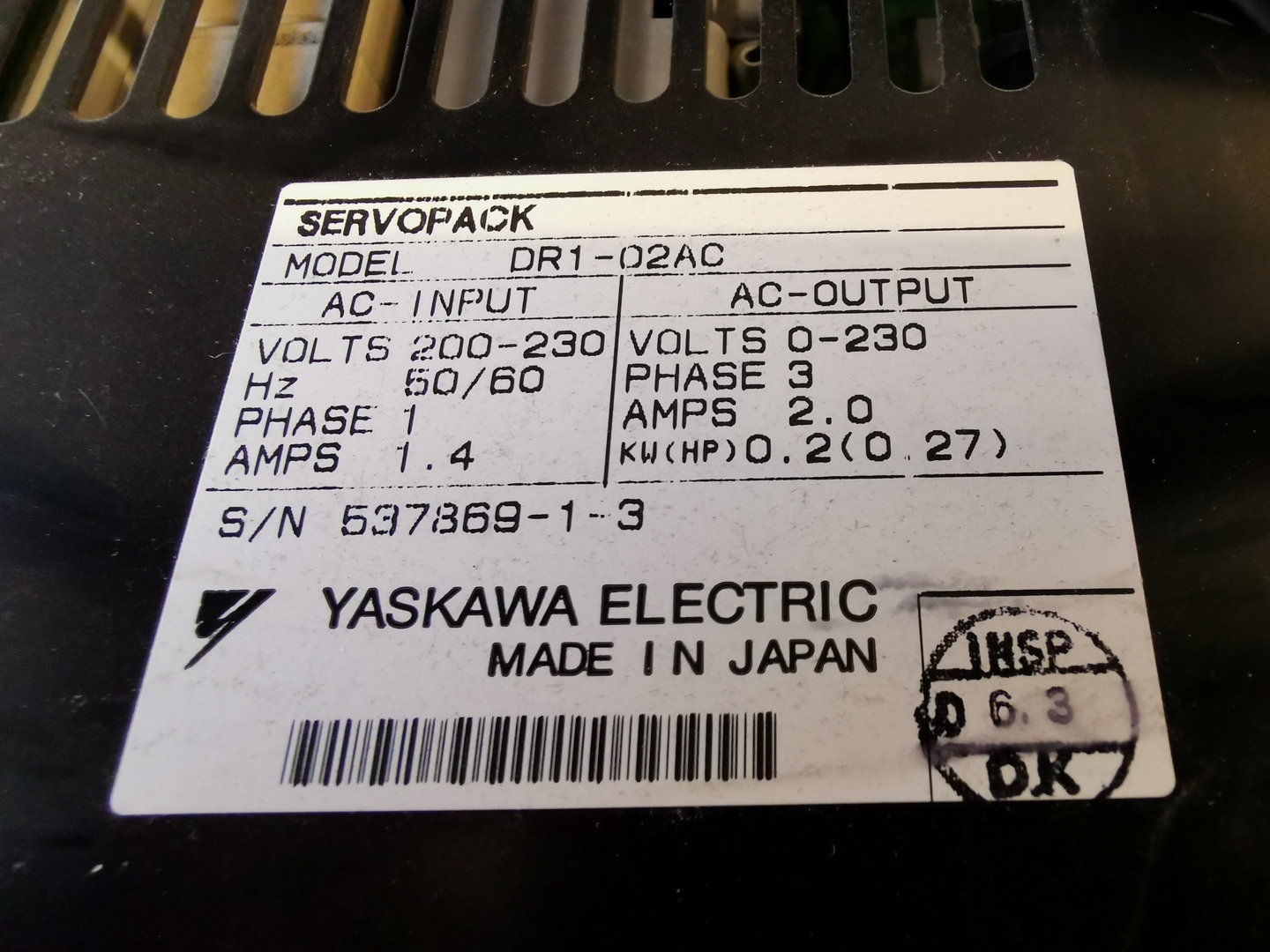

Ismeri valaki a képen látható vezérlőt?
Esetleg leírása, bekötése?



[svejk]

Úgy 8-10 éve sok került a hobbycnc-sek birtokába.
(bár feketében még nem láttam)

A Yaskawa honlapján majdnem minden fent van.

[szf]

Amikor egy szervó doksijában PULS+ / PULS- illetve SIGN+ / SIGN- csatlakozókat látok és ez a "Position mode"-hoz tartozik akkor ezt lehet használni step/dir-es vezérléssel?

[istvan3]

Puls=Step, Sign=Dir

[2d6dfgf0]

Ez az átalakító érdekelne engem. lehet többet tudni róla?

[GPeti1977]

Nagyon egyszerű a működése, a step jelre indítok egy CD4538 IC vel kialakított monostabil multivibrátort, a kimeneti négyszögjelet átlagolom, abból lesz egy 0 - 5 V közötti feszültség, majd van egy egyszerű műveleti erősítős kapcsolás ami az erősítő erősítését egy FET-tel kapcsolja 1 vagy -1 -re azaz invertál vagy nem, ide van kötve a dir jel, a következő fokozat 2x eset erősít, így lesz meg a step dir jelből a +-10V szabályzó feszültség. Nagyon precíz mozgatásra nem alkalmas, de biztos sok helyen használható.

[szf]

Ismeri valaki a képen látható vezérlőt?
Esetleg leírása, bekötése?



[svejk]

Úgy 8-10 éve sok került a hobbycnc-sek birtokába.
(bár feketében még nem láttam)

A Yaskawa honlapján majdnem minden fent van.
