Mach3 CNC

[svejk]

CSMIO-t, vagy UCxxx-et, esetleg valami más félét?
Ha más fajta írj róla pár szót.
Végül is mitől gyorsult fel a körmegmunkálásod?

[e83grvi22]

Sziasztok...

Tudja valaki hogy hogyan lehet megcímezni egy gombot(VB script) , hogy az elindítsa a videó plugint?
A menüt el akarom tüntetni ezért kellene...please

e-mail www.karoly@gmail.com

[jeepatti]

Danibá60 segített.. küldött egy mach3 konfigot azt oldotta meg

DE MÉG VAN KÉRDÉSEM :

-bekezdéskor áll és ,,gravíroz" picit pedig nem kéne
aztán folytatja rendesen így a kezdő pont meg ég kicsit. (mellékelek egy kódot + videón is látni)

-Illetve az hogy a gravírozott méret nem egyezik a kiadott mérettel, vagyis a mellékelt kódban elvileg a betűk
kb 49mm magasak a gravíron meg 12,5mm kb.

A SETTINGS / SET STEPS PER UNITBA ha beírom hogy 10 az 10mm mozgást mutat az elvileg akkor jó?

Videó: https://drive.google.com/open?id=0B4d917goGEomdi05ZUZlNkxSUGs

Említett kód: https://drive.google.com/file/d/0B4d917goGEomUTE0QmdiQThhOTg/view?usp=sharing

[000000000]

A SETTINGS / SET STEPS PER UNITBA ha 10-et írsz akkor az azt jelenti hogy 10 lépés 1 mm
Azt kell kiszámolnod, hogy a tárcsán a szíj menyi utat tesz meg 1 körülfordulásra és ezzel kell elosztanod a motorod 1 körülfordulás alatti lépések számát.
Ezt kellene beírnod a Config / Motor Tuning / Step per helyére.

[000000000]

Sacc per kb 40-et kéne beírnod, hogy megközelítőleg jó legyen a méret.

[000000000]

Ez utóbbi csak akkor ha valóban 10 van megadva a Step per értéknél.

[jeepatti]

Ha jól értem a tuti az ha pl gravírozok egy 100x100mm es kockát és lemérem mit mutat így.

A kapott méretet és a jelenlegi Step értékkel kiszámolom a szükséges jó értéket?

[000000000]

Ne vedd magadra de miért kell fordítva nekimenni a dolgoknak, nem vagy te véletlen rák jegyű ?
Milyen szíj és hány fogú kerék van a motoron és milyen lépésben hajtod a motort.
Ha ezen felül van még áttétel azt is írd meg mekkora és ezekből már ki lehet számolni a Step per  értéket.

[tfpk6pks3]

Nézzük egy kicsit másképp, hátha úgy érthetőbb lesz számodra.
Vegyünk egy példát.
Van egy léptetőmotorod, ami direktbe hajt meg egy orsót, aminek a menetemelkedése mondjuk 5 mm.
Ez azt jelenti, hogy a léptecs (a motor) egy körülfordulására 5 mm az elmozdulás, hisz 5mm az orsód menetemelkedése.
Ha a vezérlőd mondjuk 1000 mikrolépésre van állítva, akkor ez azt jelenti, hogy 1000 lépés (jel) kell egy teljes motorfordulathoz
Mivel a step/unitban a Mach arra kíváncsi hány lépést (jelet) kell kiadnia 1mm elmozduláshoz ezért mivel egy körülfordulásra 5mm-t mozdul (jelen pédában) és ehez 1000 jel kell, így az 1mm elmozduláshoz 1000/5 (200)jelre van szükség. Ezt a számot kell beírnod.
Természetesen, ha van áttételed a motor és a tengely között, akkor azt is figyelembe kell venned.
Ha mondjuk van egy 1:2 áttételed akkor a szám (1000/5)*2 lesz (400)
Remélem, tudtam segíteni.

[guliver83]

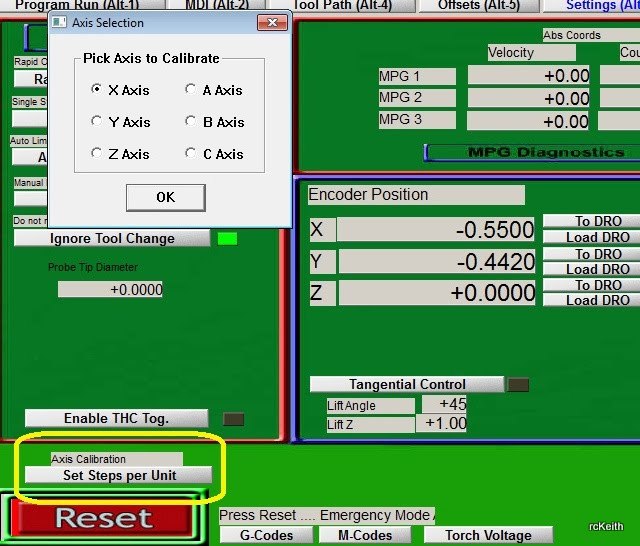

Így is be tudod állítani.
És beírja a pontos értéket neked.



[guliver83]

És egy videó

[000000000]

Mi próbáltuk ezt már , de csak megközelítőleg volt jó.
Szerintem ez inkább kiszúrás mint segítség a mach-tól.

[jeepatti]

Köszi!

Így próbáltam igen, de aztán az lett jobb ha rajzoltattam egy 100x100 mm es kockát és addig írogattam a stepet amíg jó nem let így 285 lett az érték.

[guliver83]

Akkor lehetséges hogy csak nekem sikerül?

Kb háromszor mérek át egy tengelyt és eddig még mindig tökéletes lett.
Órával szoktam beállítani ha az téved akkor a Mach3 is.

[PSoft]

Már tegnap is "100x100 mm-es kockát" írtál,és...ma is.
Tegnap, még betudtam egy elírásnak.
Szerintem, 100x100mm-es négyzet lesz az, amit a gépeddel rajzoltattál!:)

Egyébként a "pontos" beállítást 'anno, én is így csináltam.
