UC400ETH után ki milyen levalasztókártyát használ?

[dezsoe]

Gyakorlatilag bármilyet ráköthetsz, amit printer porthoz találtak ki, mert printer portként működik a két csatlakozója. Innentől kezdve az igényeid szabják meg.

Kérdésedre válaszolva, én pl. magamnak építettem. A motor vezérlőimben van optó, ezért azok közvetlenül mennek az UC400 kimeneteiről, csak a hibajeleket gyűjtöm össze egy bemenetre. Ezen kívül van rajta egy charge pump áramkör, amivel minden további tápot kapcsolok.

[guliver83]

Böbnyire majdnem minden motorvezérlőmben van leválasztás mégis használom, ezek szerint fölöslegesen.

[000000000]

Én nekem ebből van kettő. 5$ darabja, azt megérte. Én nekem UC300ETH van, de az mindegy, az UC400ETH az ugyan úgy működik, csak analóg 0-10V kimenete nincs rajta, de ha az nem kell akkor akár mit használhatsz. Én nem használom analóg szignált, csak Modbus kommunikációt.



[svejk]

Ahogy Dezsoe írta, mindegyik jó lehet ami LPT-s, de célszerű a CNCdrive-tól venni az biztos mindenben kompatibilis.
Persze van a CNCpart-nak is.

Én is mindig magam gyártom le őket mert nincs két egyforma igényű gép.

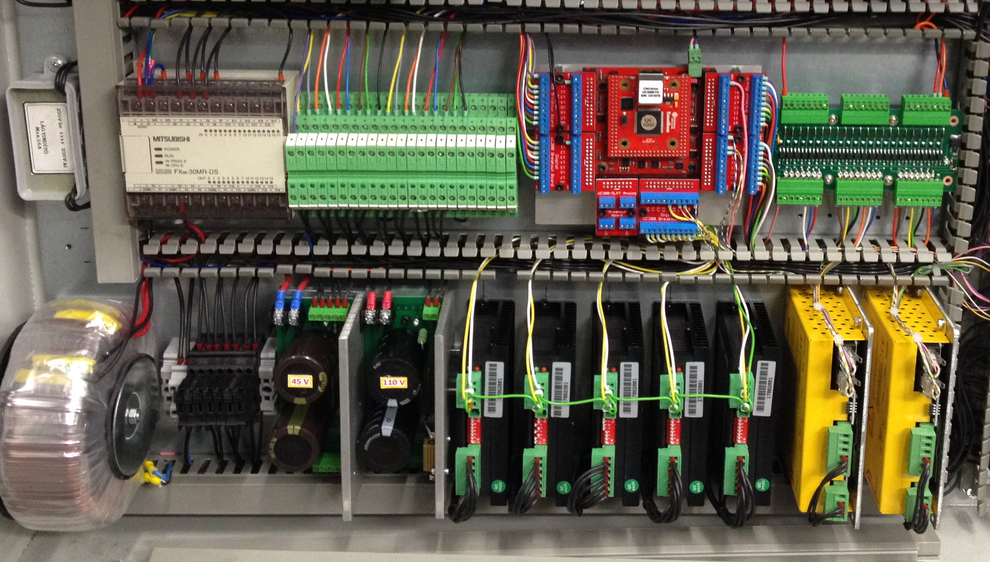

A képen látható cucc egy kísérlet volt és ez is távol áll attól, hogy hátradőlhessek.
A kis kifejtők a CNCpart-tól vannak, a bemeneti optók Lonewolftól, a kimeneti relé/szelep meghajtó saját gyártmány.
A színes vezetékezés is a kísérletezés miatt van.

A ChargePump általában nagy segítség lehetőleg olyat válassz.



[szf]

Mit csinál benne a Plc?

[svejk]

Van egy pár olyan funkció amit egyszerűbb volt megírni oda mint a makrókkal vacakolni.
Biztosabb, szárazabb, tisztább érzés és a bekapcsolás után rögtön működik, nem kell megvárni míg betöltődik a Win és UCCNC.

[guliver83]

CO2 Lézerhez szeretném PWM vezérléssel, de legutóbb azt írták, hogy ennek a kártyának az 1 kimenete ami a PWM lenne nincs leválasztva .

[guliver83]

Ezt te csináltad?[#eljen]
Szép munka !

[dezsoe]

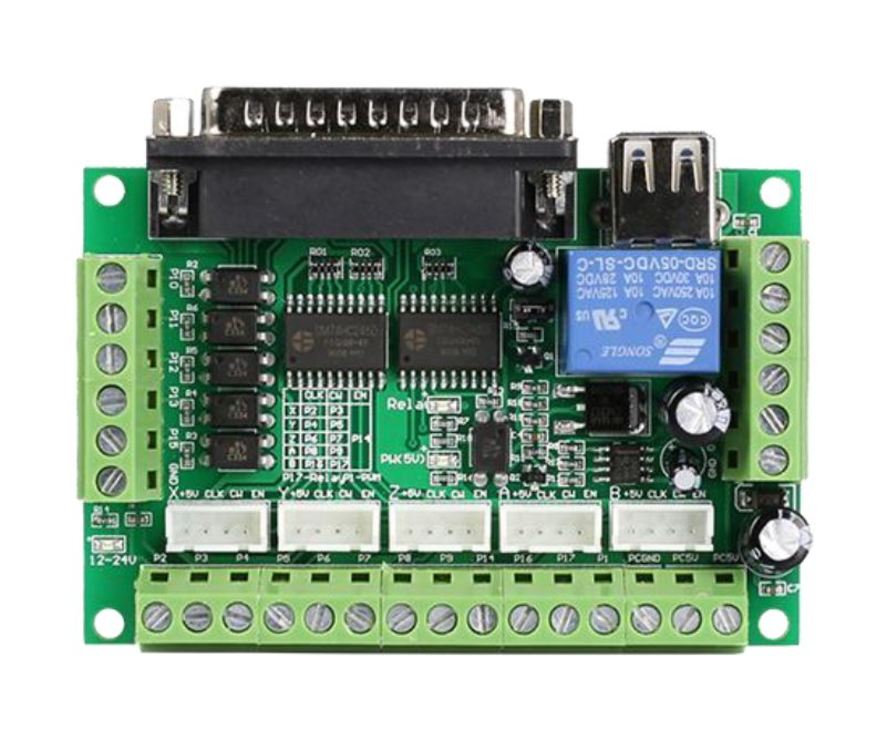

Nem találtam ehhez a kártyához semmit így hirtelen (legalább a neve jó lenne...), de az látszik rajta, hogy az 5 bemenet az le van választva, meg még egy valami. Gondolom, hogy az a még valami lesz a PWM kimenete, de ott 0-10V-ot sejtek a talált képek alapján. (Frekiváltó van hozzá rajzolva.)

Ha a motorjaid leválasztósak, akkor már csak a lézer maradt, annak meg 5 perc alatt össze tudsz rakni egy optót, akár légszerelten is. Nem lesz szép, de ki tudod próbálni. Túl gyors optó sem kell hozzá, mert a lézer kimenet 3,5kHz-en megy az UC400ETH-nál.

[guliver83]

Itt találtam egy ilyen adatlapot.
Én a panelt kimérve, szerintem le van választva és nem közvetlen megy az LPT 1 lábáról.

LPT leválasztó

[guliver83]

[dezsoe]

Köszi, lementettem, legalább már ez is megvan. Ezek szerint jól sejtettem a felépítését. Ez nem az a kártya, amire szükséged van.

(Aranyos a pdf: aszongya, minden jel opto-leválasztott. Hát, ha csak egy 0-10V kimenet van rajta, meg az 5 tényleg leválasztott bemenet, akkor igaz. Egyébként mese habbal... [#zavart2])

[guliver83]

Akkor a megoldás egy leválasztó készítése!

[dezsoe]

Szerintem igen. Lásd: [#t218p5500#]. Hamarabb megvan, mint ahogy az ebájon megrendeled.
