Sziasztok

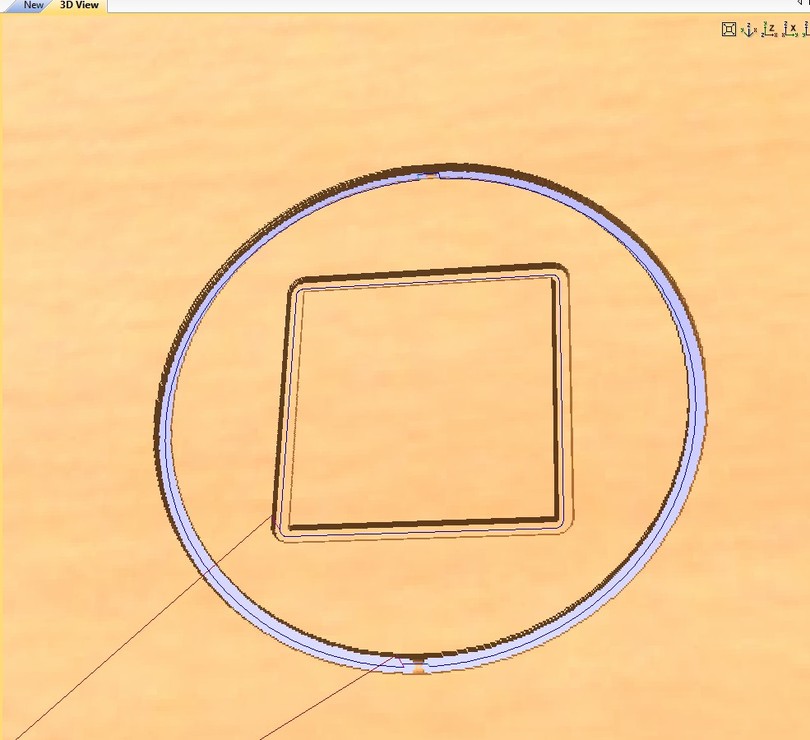

Vectric -el csináltam egy kis próbát, de szimuláláskor a CAMotics reklamál "Cutting move with zero feed", gyorspozicionálásal 3mm mélyen belemegy az anyagba

T1M6
G17
G20
G0 Z20.0000
G0 X0.0000 Y0.0000 S12000 M3
G0 X147.7290 Y98.5501 Z5.0000
G1   Z-3.0000 ; nincs előtolás
G1   Z-1.0000 F500.0
G1 X150.0000 Y98.5000
.
.
.



[2am4nwzib]

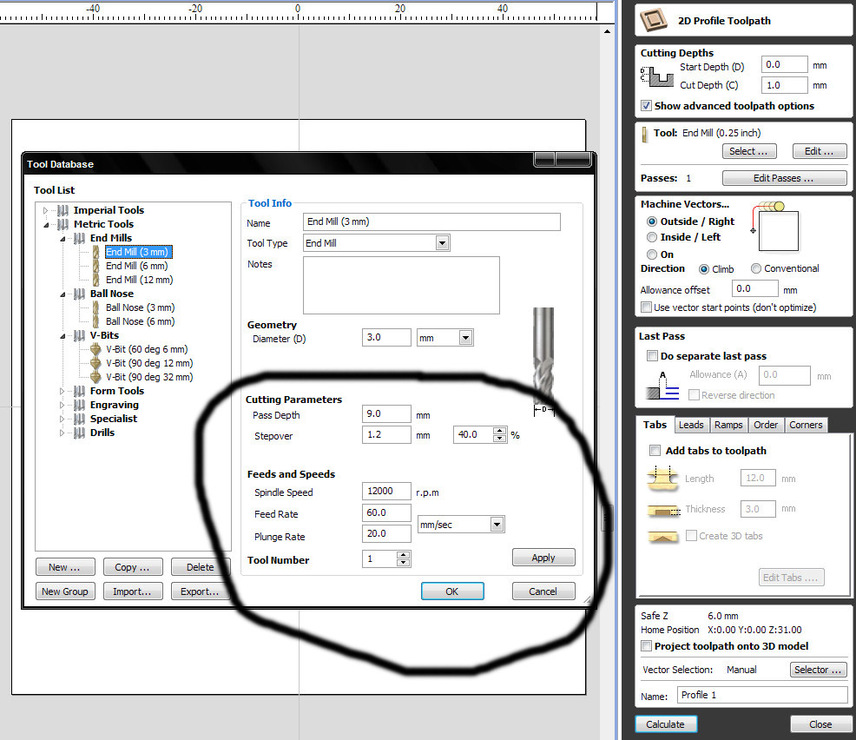

Parameterek itt



[55kv34cjs]

sajnos az előbbi hozzászólást nem sikerült módosítani. Az lenne a kérdésem, hogy mi lehet a probléma megoldása.

proba1.crv3d  fájlt feltöltöttem ide:
proba

[55kv34cjs]

igen, ezeket beállítottam



[2am4nwzib]

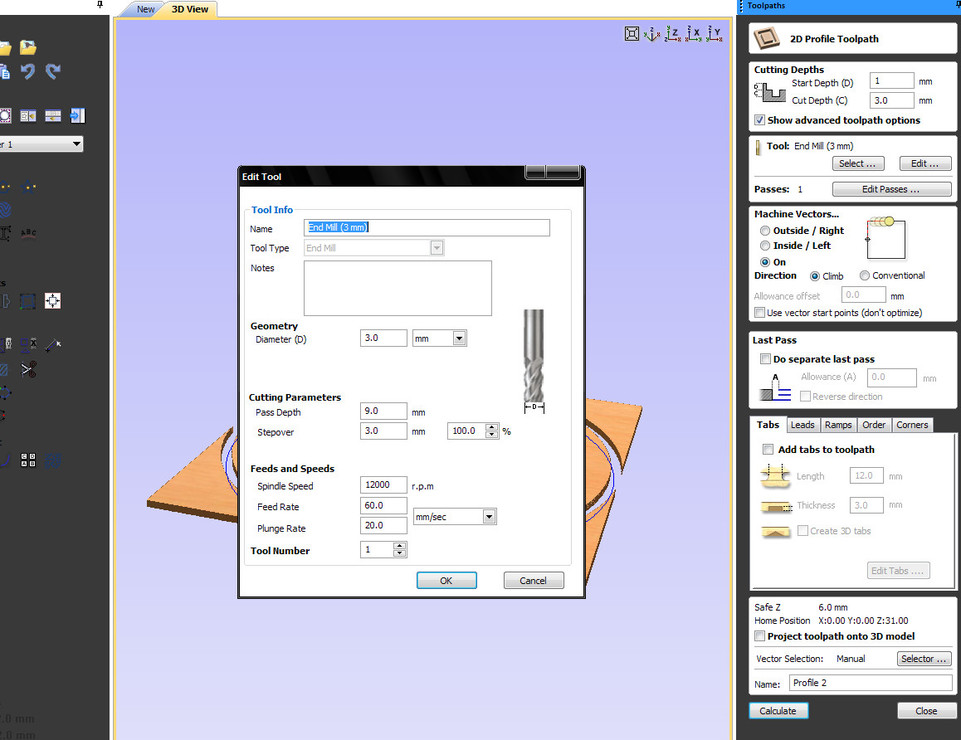

Ball ablakot  átírni
Stepover ;0.5mm (4db pálya)

[55kv34cjs]

de egy 3mm -es anyagot szeretnék vágni egy fogásból, a program nem tudja, hogy z o-ról, Z -3 -ra,előtolássa "plunge rate" kell menjen?

[2am4nwzib]

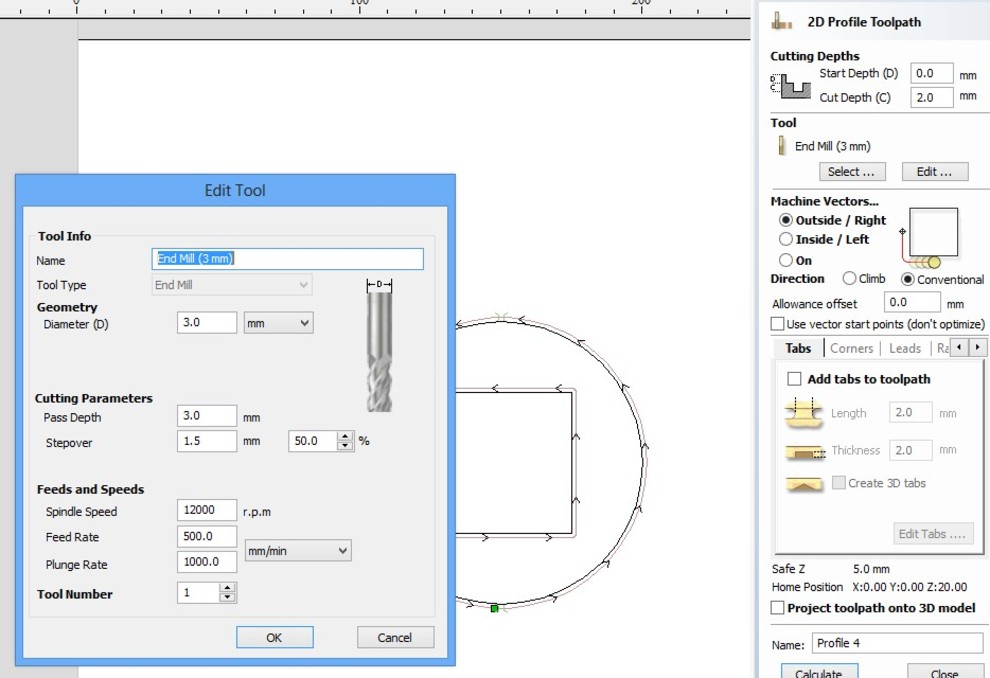

Az én alapbeálításaim



[55kv34cjs]

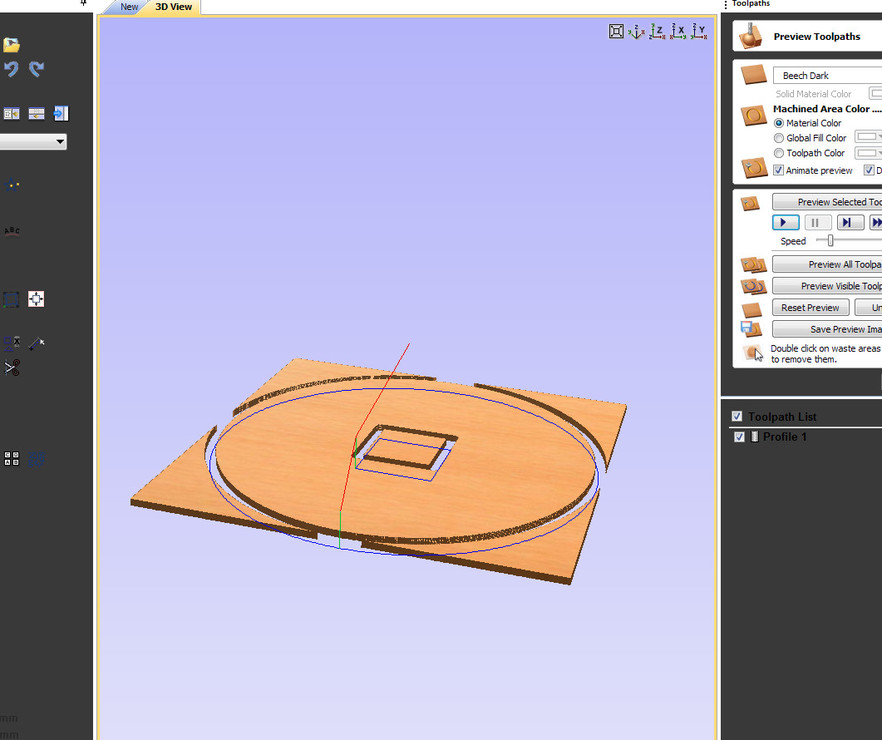

a vectric -es szimuláció szépen lefut nálam is, a probléma a generált g kóddal van, ahogy az előbbi hozzászólásban írtam.

[2am4nwzib]

Antivus le van álitva ?

[2am4nwzib]

újrainstallálás segíthet ,  még meg lehet nézni a posztproceszor beállításokat (Mach3 , vagy Gcode)

[55kv34cjs]

a posztproceszor az alap G Code(mm) de próbáltam a Shapeoko(mm) -t is....ugyanaz a probléma, gyorspozicionálásal belemegy az anyagba.
A proba1.crv3d  fájlt feltöltöttem az 5081 hozzászólásnál

[2am4nwzib]

próbáld ki a Mach2/3.ATC.Arc(mm)(txt)

[2am4nwzib]

nálam ezt adta ki Mach3-ra (letöltöttem crv3d)
( proba_1 )
( File created: Friday February 23 2018 - 01:42 AM)
( for Mach2/3 from Vectric )
( Material Size)
( X= 300.000, Y= 300.000 ,Z= 3.000)
()
(Toolpaths used in this file:)
(Profile 2)
(Profile 3)
(Tools used in this file: )
(1 = End Mill {3 mm})
N110G00G21G17G90G40G49G80
N120G71G91.1
N130T1M06
N140 (End Mill {3 mm})
N150G00G43Z20.000H1
N160S12000M03
N170(Toolpath:- Profile 2)
N180()
N190G94
N200X0.000Y0.000F500.0
N210G00X147.729Y98.550Z5.000
N220G1X147.729Y98.550Z-3.000
N230G1X147.729Y98.550Z-1.000F500.0
N240G1X150.000Y98.500Z-1.000
N250G1X152.271Y98.550Z-1.000
N260G1X152.271Y98.550Z-3.000F1000.0
N270G3X201.500Y150.000I-2.271J51.450F500.0
N280G3X152.271Y201.450I-51.500J0.000
N290G1X152.271Y201.450Z-1.000
N300G1X150.000Y201.500Z-1.000
N310G1X147.729Y201.450Z-1.000
N320G1X147.729Y201.450Z-3.000F1000.0
N330G3X98.500Y150.000I2.271J-51.450F500.0
N340G3X147.729Y98.550I51.500J0.000
N350G00X147.729Y98.550Z5.000
N360S12000M03
(Profile 3)
()
N390G00X123.500Y125.000Z5.000
N400G1X123.500Y125.000Z-2.000
N410G3X125.000Y123.500I1.500J0.000F500.0
N420G1X175.000Y123.500Z-2.000
N430G3X176.500Y125.000I0.000J1.500
N440G1X176.500Y175.000Z-2.000
N450G3X175.000Y176.500I-1.500J0.000
N460G1X125.000Y176.500Z-2.000
N470G3X123.500Y175.000I0.000J-1.500
N480G1X123.500Y125.000Z-2.000
N490G00X123.500Y125.000Z5.000
N500G00Z20.000
N510G00X0.000Y0.000
N520M09
N530M30
%
