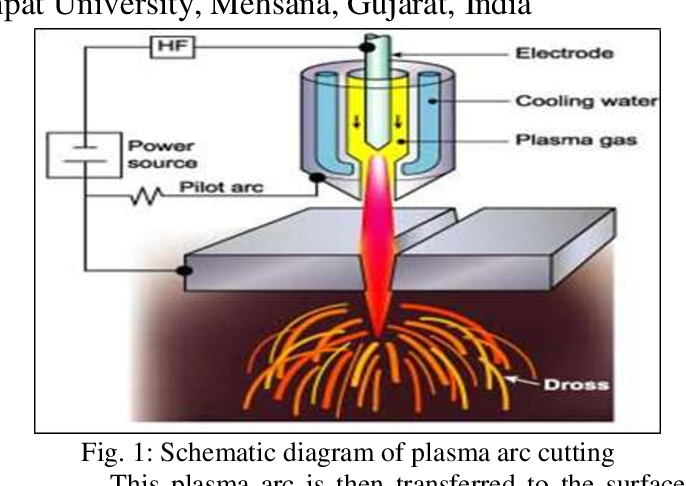

Sziasztok, olyan kérdésem lenne, hogy a kontakt gyújtásos plazmavágót át lehet alakítani HF gyjtásura, és milyen költséggel?

[Robsy1]

Elkészült az egyik legújabb fejlesztési projektem, a Robsy plazmavágó THC ( vágófej magasság szabályzó ).
Akit érdekel, itt olvashatók a részletek:
Robsy plazmavágó THC vezérlés.

[Reinis Roland]

Sziasztok!

Egy kis segitséget szeretnék kérni.
Bajlodom már hosszü ideje a vágás minóségével,de nem jutok előrébb.
Tanácsot,illetve egy olyan embert keresnék akivel felvehetem a kapcsolatot ez ügyben.

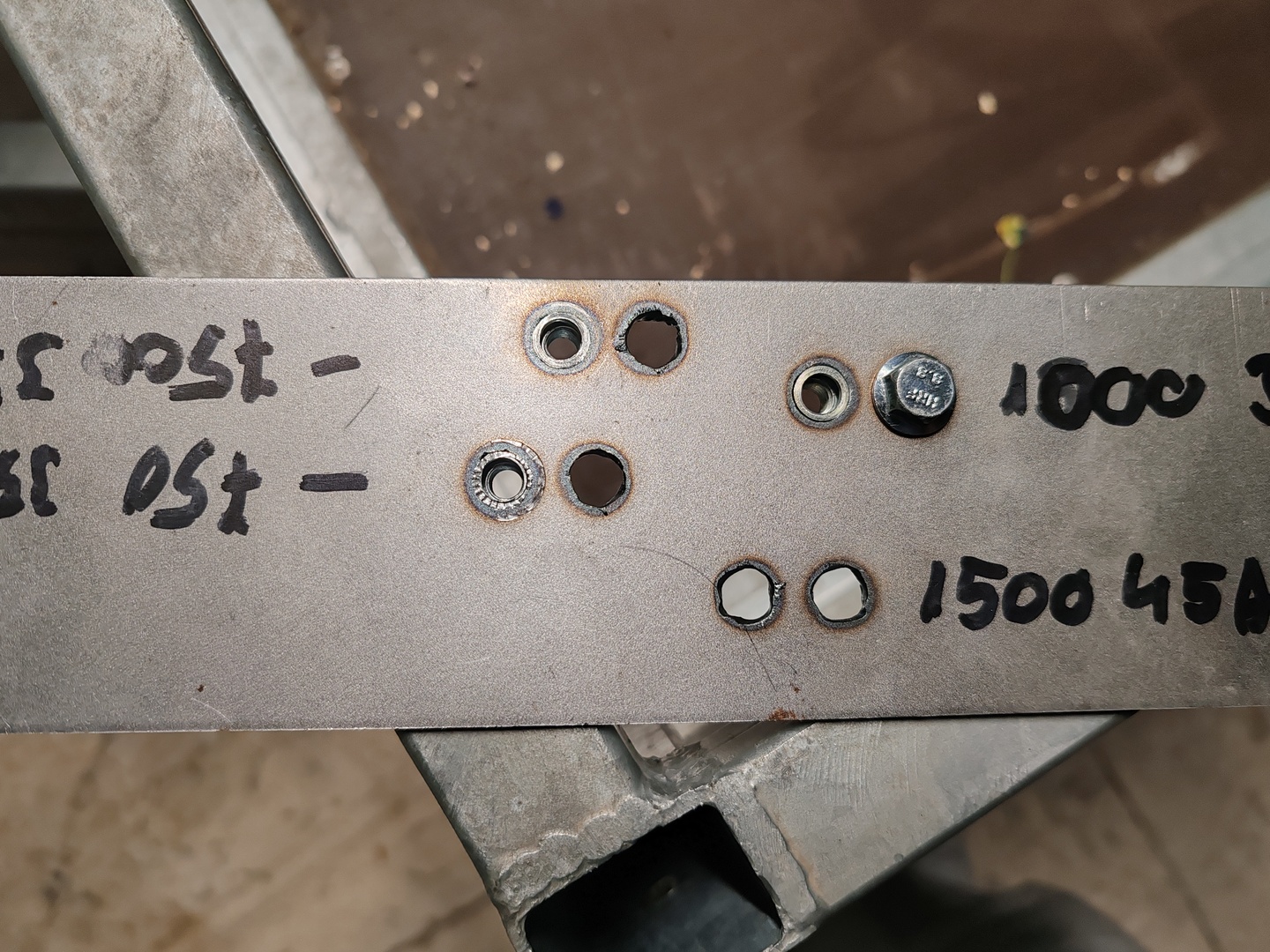

Mellékelek egy két képet.
Hatszöget szeretnék 2mm es szénacélba vágni(köré irt kör 12 mm),de mondhatnák furatot is azt is elég rondán vágja.
Plazmavágó Stamos 85
Talán ennyit tud?[#nemtudom]
Előre is köszönöm.



[TBS-TEAM]

Plazmavágás egyszerűnek látszó, viszont nagyon soktényezős.
85A-rel szénacélt ~25mm lehet átvágni, viszont átjukasztani csak ~6-8mm.
Milyen gáz használatos (sima levegő, oxigén, nemes gázok stb..)
Gáz nyomása.
A Fejben lévő kopoalkatrészek külömbözőek.
Külömböző vastagságú vágásokhoz más elektroda és más átméröjő fúvoka kell és annak megfelelően kell a gáz nyomását is állítani meg a vágási magasságot stb...
Nincs egységes táblázat, hogy milyen vastag lemezhez milyen
paraméterek jók, mivel még az alkatrész cserénél is sokszor kell kompenzálni a beállításokat.
Elsőnek a gáz nyomását és a vágási magasságot kell beállítani.
Új kopóalkatrészeket kell berakni a fejbe.
Táblázatot kell készíteni.(Nyomás,fej magasság,előtolás, áram).
min. 200mm egyenes vágást kell végezni, mindig csak egy paramétert kell változtatni.

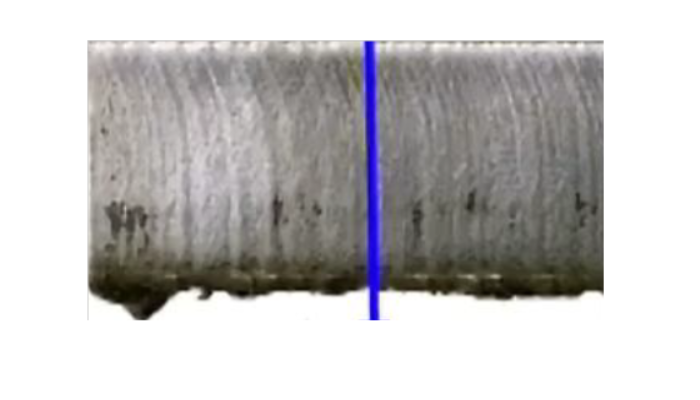

1 kép:
A vonalak nem egyenesek és ívelt formájúak a felső részen és további részeken
függőlegesen irányítva, ahogy az 1. ábrán látható.
A vágási sebesség alacsony. Növelje a vágási sebességet.

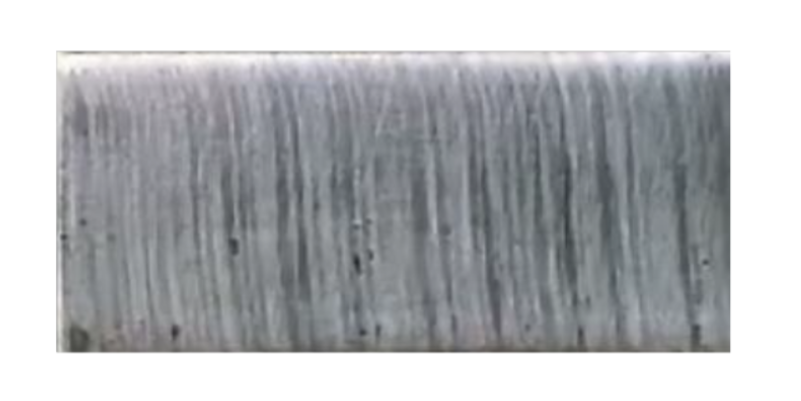

2 kép:
A vékony vonalak majdnem egyenesek és 15-30 fokos szögben vannak.
A vágási sebesség és az íváram helyes.

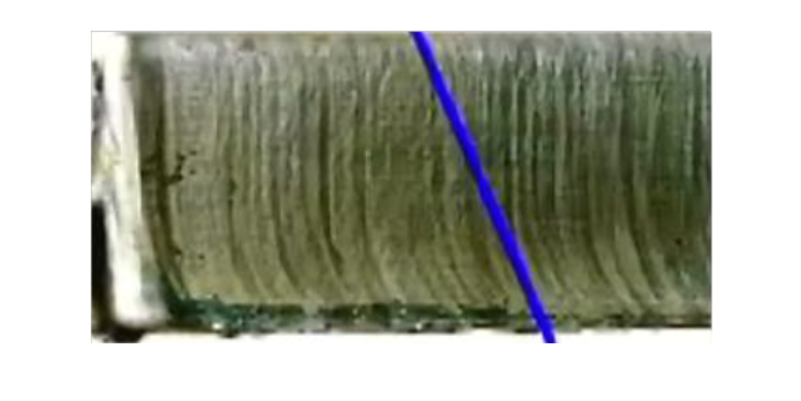

3 kép:
A vonalak nem egyenesek és ívelt formájúak az alkatrész alsó részén az ábrán látható módon.
A vágási sebesség túl magas vagy íváram túl alacsony.

4 kép:
A plazmanyaláb olyan mint egy gyertya lángja ami fejjel lefele van és ha távol van a fej az anyagtól akkor V alakú (mint a képen) a vágás ha jó a távolság akkor párhuzamos a két vágott felület, ha pedig túl közel akkor Piramis alakú.



[TBS-TEAM]

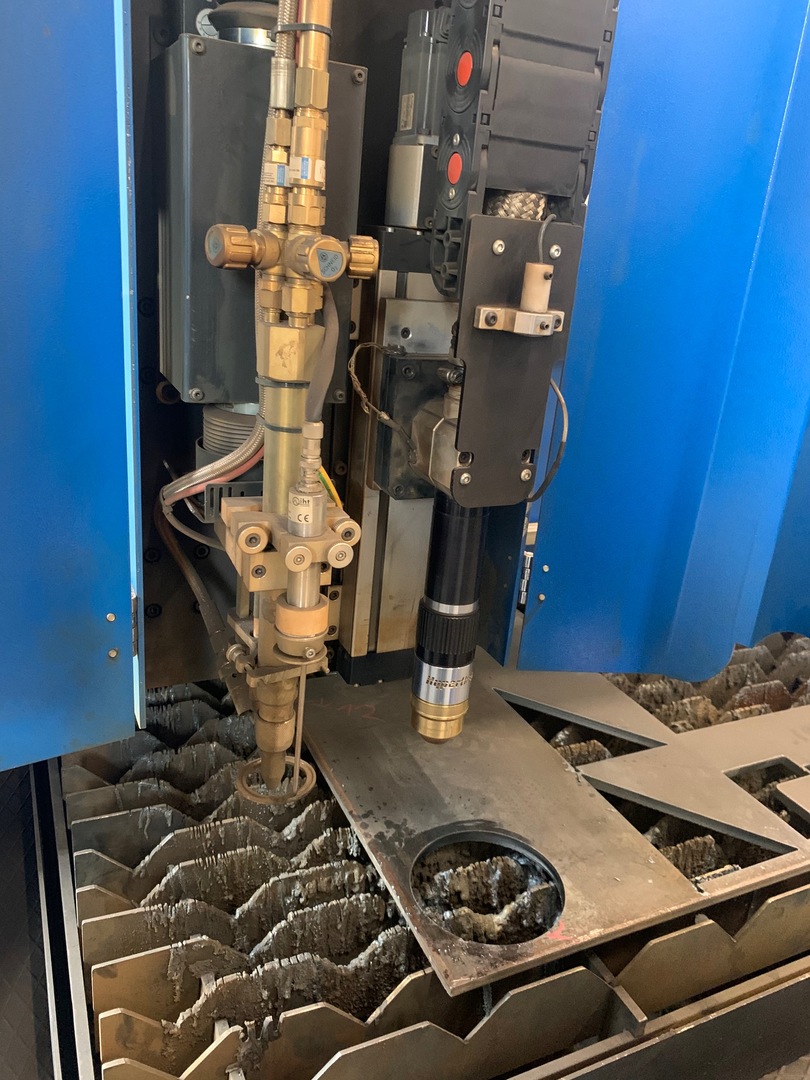

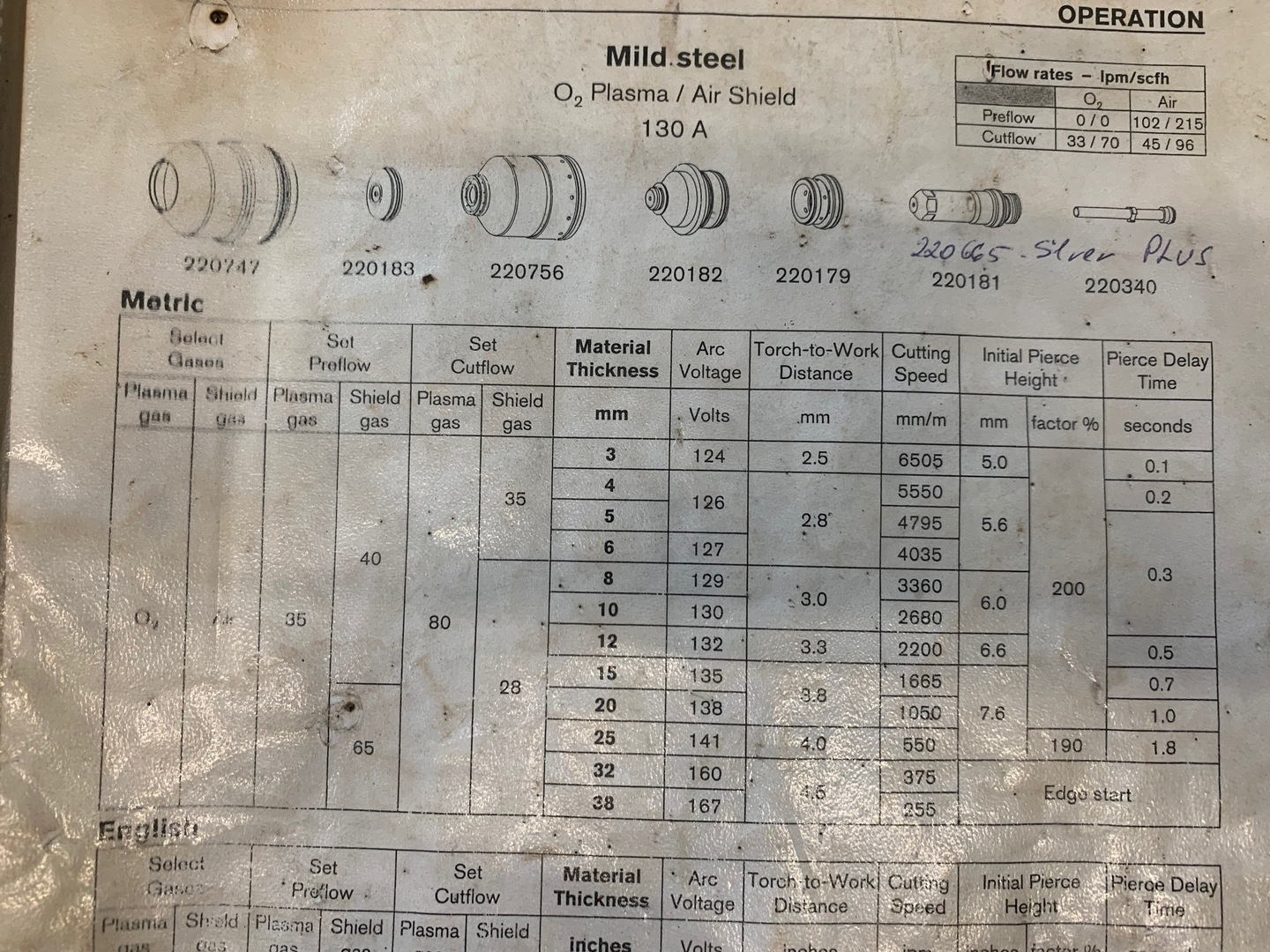

Pl: az egyik ügyfelünknél a Hypertherm HPR130XD vágási paraméterei
1 kép.

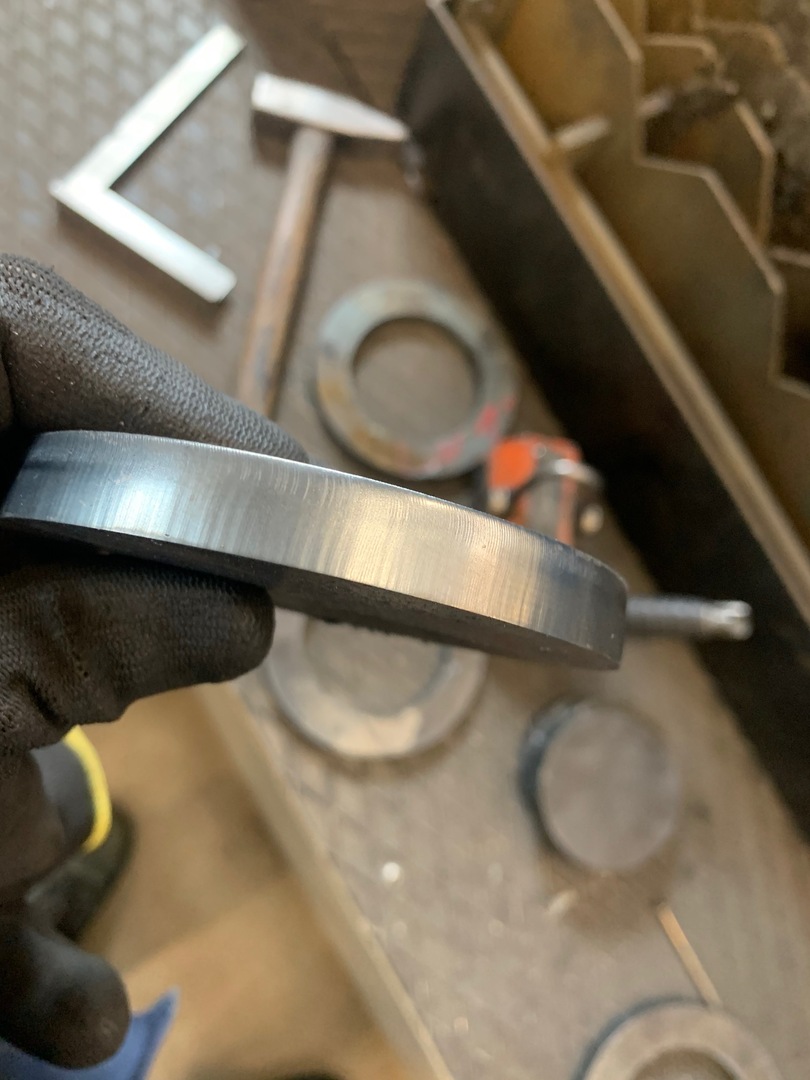

2 kép: vágási felület.
3 kép: jobb oldali plazmafej többféle gázt is használ.



[Reinis Roland]

Köszönöm szépen a hozzászolásod!
Az elktroda,fuvoka(1,1) cserélve lettek.

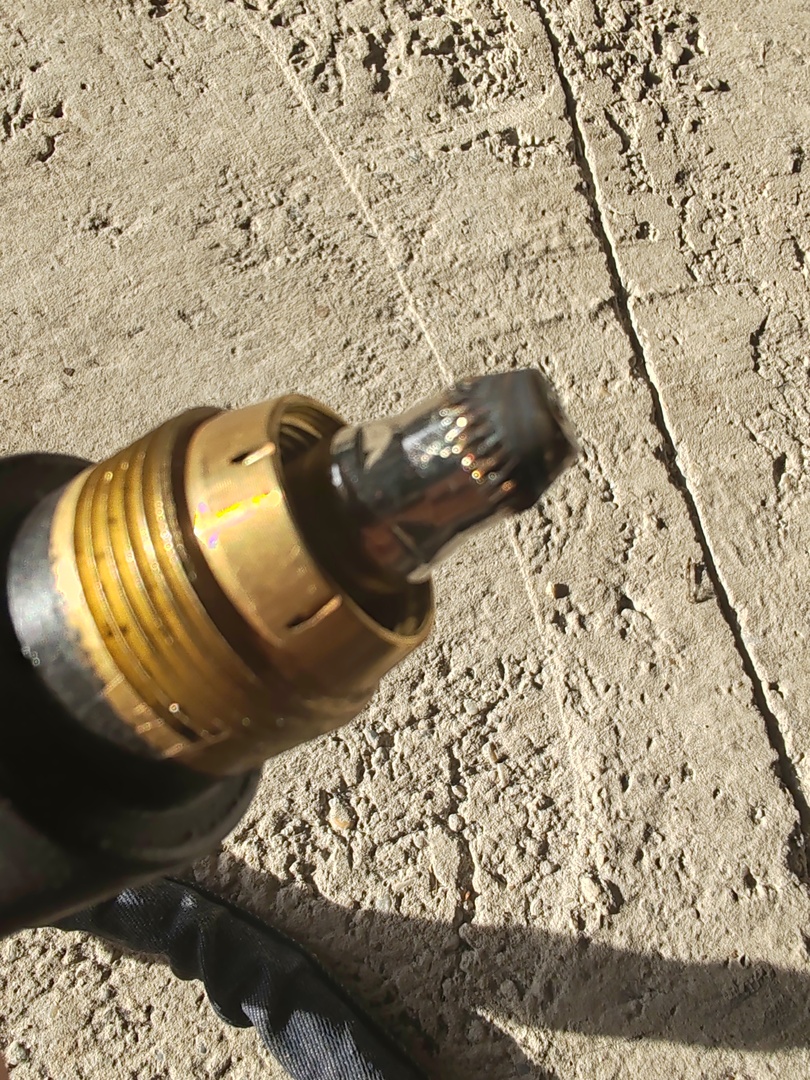

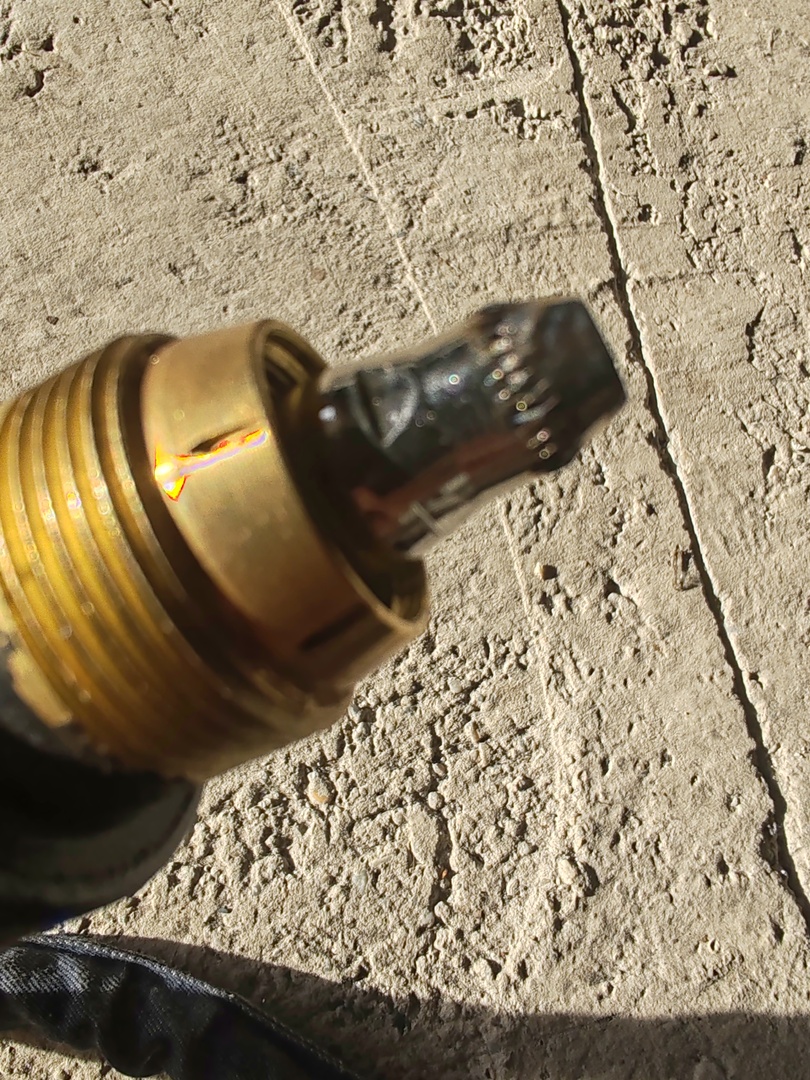

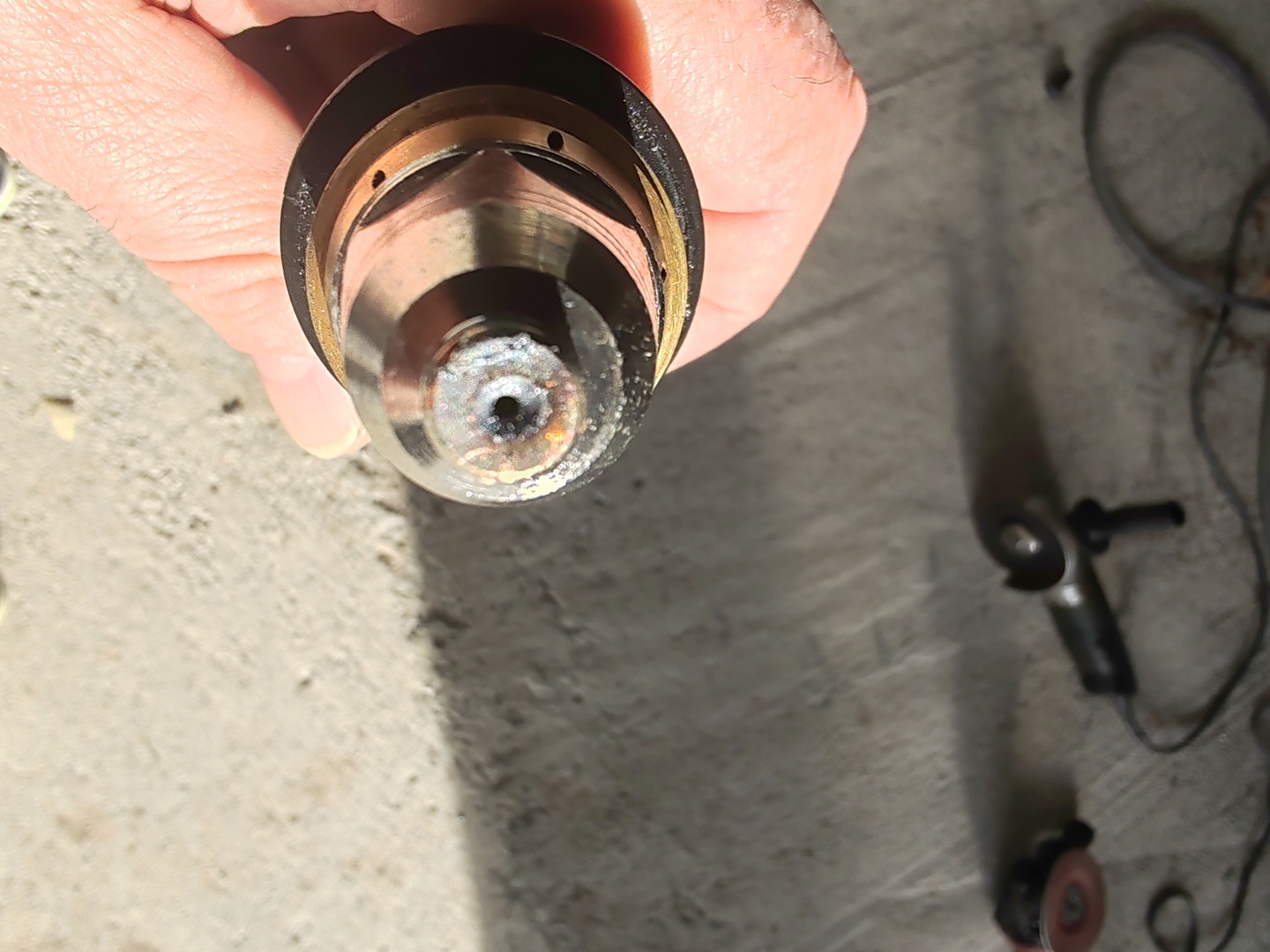

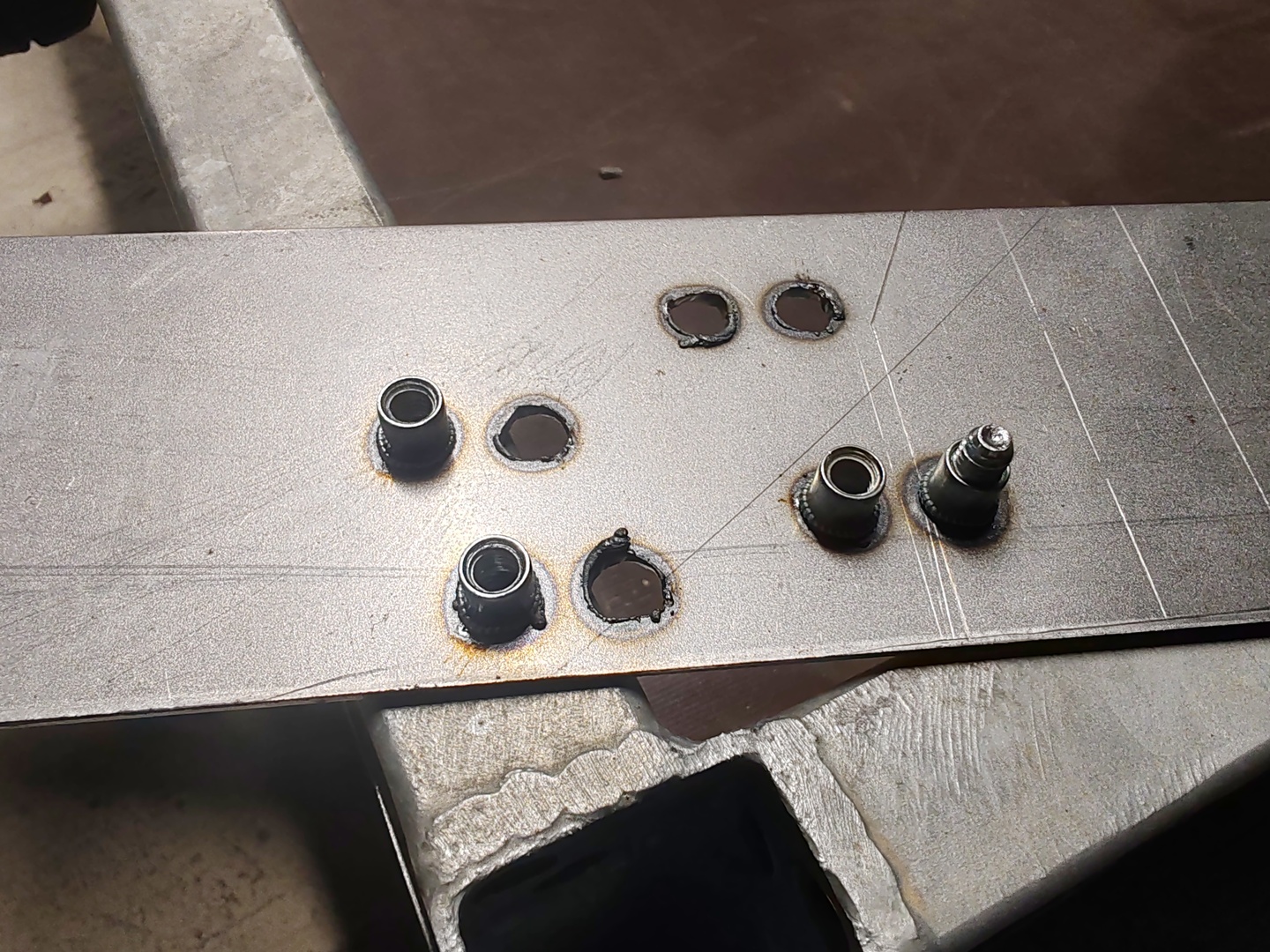

Újjal kezdtem,kb 20(csak kb 8-as kör)vágás után igy néz ki.
Kompresszor szolgáltatja a süritett levegőt.2 szűrőn keresztül(mondjuk nem ipari).Lehet még mindig vizes?
A magasság,sebbesség,amper állitva lettek.
Vagy lehet hogy a gép,pisztoly alkalmatlan a feladatra?
Egyszer probáltam oxigénnel is de nem jobb,mondjuk előtte nem cseréltem talán kopó alkatrészeket.

[Reinis Roland]

Örülnék neki ha igy vágna

[TBS-TEAM]

Elöszőr egyeneseket kell vágni és azzal meghatározni a magasság előtolás, levegő igényt.
lyukasztás mindig a vágási magasság 190-200%-a.
Ez nagyon sok teszt vágás és türelem játéka.
Minden vastagságnál meg kell határozni a magasságot és sebességet.
Azért kerestem ki és csatoltam a táblázatot, hogy valami fogodzó legyen kiindulásnak.
Kezdetnek állitsd 5,5Bár-ra a nyomást. (elméletileg hűtveszáritó kell amivel kiszeded a vizet (házilag is lehet peltier elemmel megoldania hűtveszárítót)).
Azt is meg kell figyelned nem-e esik le a nyomás, mert a plazmavágáshoz elég sok levegő kell bőven 100 l/p felett.

Ott a táblázat (a sebességet ne nézd mert a Hypertherm a csúcskategória):
pl: 3mm lemez Minimum 200mm egyenest kell vágni.
Plazma áram max: 85A
5mm Lyukasztási magasság. 0.1mp késleltetés.
2,5mm vágási magasság.
Előtolási sebesség:
egymás mellé kb:20mm közökben 200-300mm hosszban:
1db 1000mm/p.
1db 2000mm/p.
1db 3000mm/p. és így tovább míg már nem sikerűl a vágás.
Utánna megnézni melyik áll a legközelebb a jóhoz és azon finomítani (felezni a két sebességközt pl:3500mm/p. aztán felezni pl:3250mm/p. stb...)

Jó játék, de ha nem játszod végig akkor nincs esély a jó beállításra.
Minden vágási teszt után dokumentálni az eredményeket.

Volt olyan gép aminél 2 hétig vagdostunk mire minden beállítás megvolt 20mm lemezig.[#eplus2]

[Reinis Roland]

Köszönöm!
Tesztelni fogom.

[remrendes]

Minosegi vagasra ezzel a Stamos fejjel en nem szamitanek.

[Reinis Roland]

Esetleg tudsz beváltat ajánlani?

[Reinis Roland]

Nem is kellene hogy csodás legyen,de ez elég gyatra.

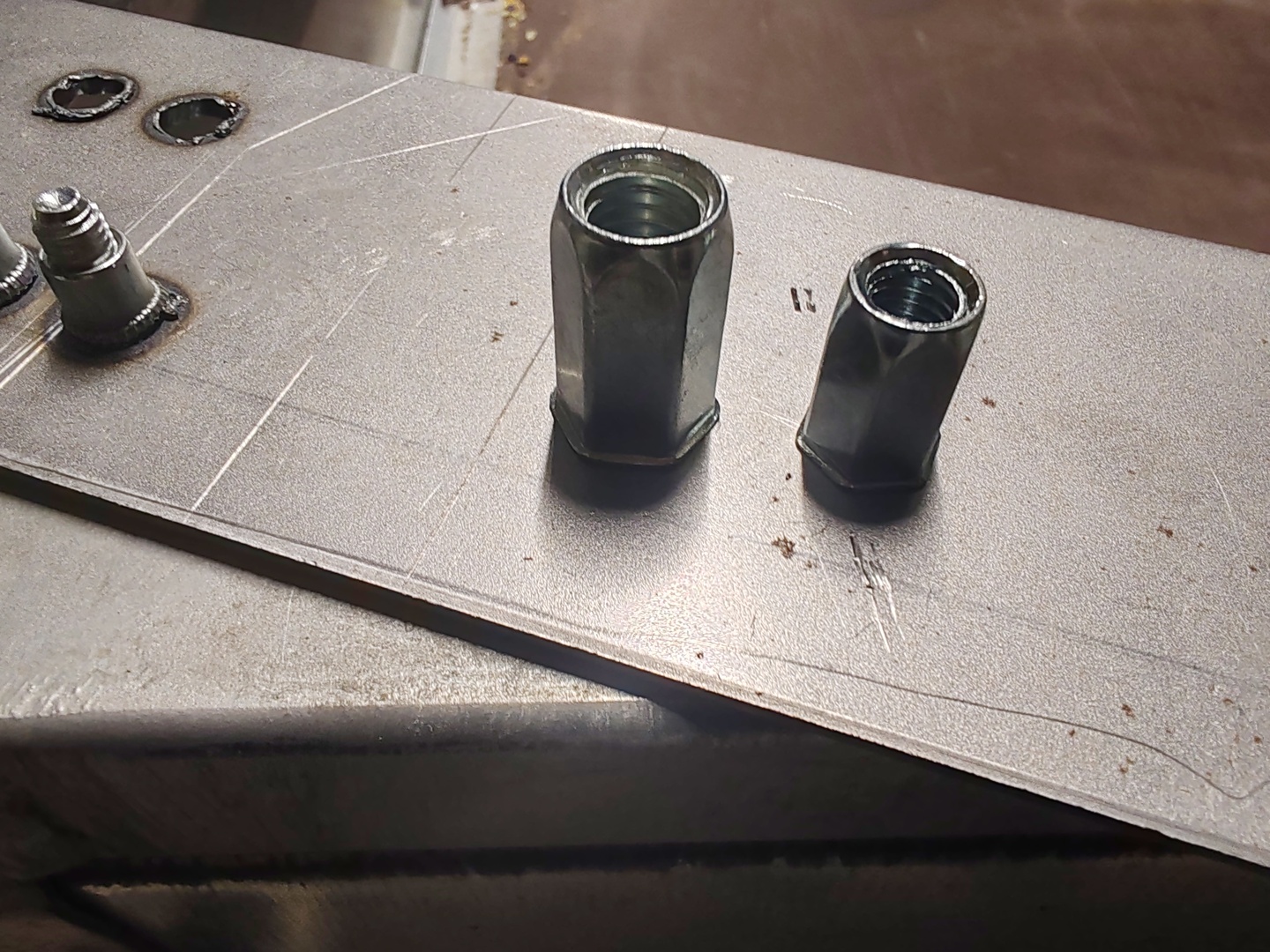

A hatszögbe anyát kellene belehuzni,illetve a körbe is,de azonos beállitásnál néha bele sem megy



[remrendes]

Olcsot sajnos nem talaltam en sem, csak a gep araval kozel megegyezot. Xabinak volt regebben egy osszehasonlitasa kulonbozo pisztolyokkal, esetleg abbol erdemes kiindulni.

[TBS-TEAM]

Ezek a vágások mind arra utalnak, hogy túlmelegszik az anyag és beomlik az oldalfal.
Milyen programot használsz G kod generáláshoz?
Milyen CNC vezérlő fut a gépen?
Az átszúrás után egyenes vonalban, vagy ívben van megközelítve a pontos méret?

CNCPlazmafej: YK-100H

[Reinis Roland]

Mind két gépen Linux cnc van.
A G kódhoz Sheetcam-at használok,anno egy cső és zártszelvény megmunkálot akartam és ezt barkácsoltam,ehhez csak ezt a programot találtam forgatáshoz és megvettem.
A furat közepétől kezdem,egyenes vonalban.
Thc nincs

https://www.youtube.com/watch?v=gbrhHETEOgQ
