Mechanikai ötletek

[remrendes]

Gondolnam nem a sebesseghez, hanem a gyorsulashoz kell a nagyobb teljesitmeny.

[TBS-TEAM]

Mivel nagyon kicsi a tömeg a leggazdaságosabb a fektetett bordásszíj hajtás.

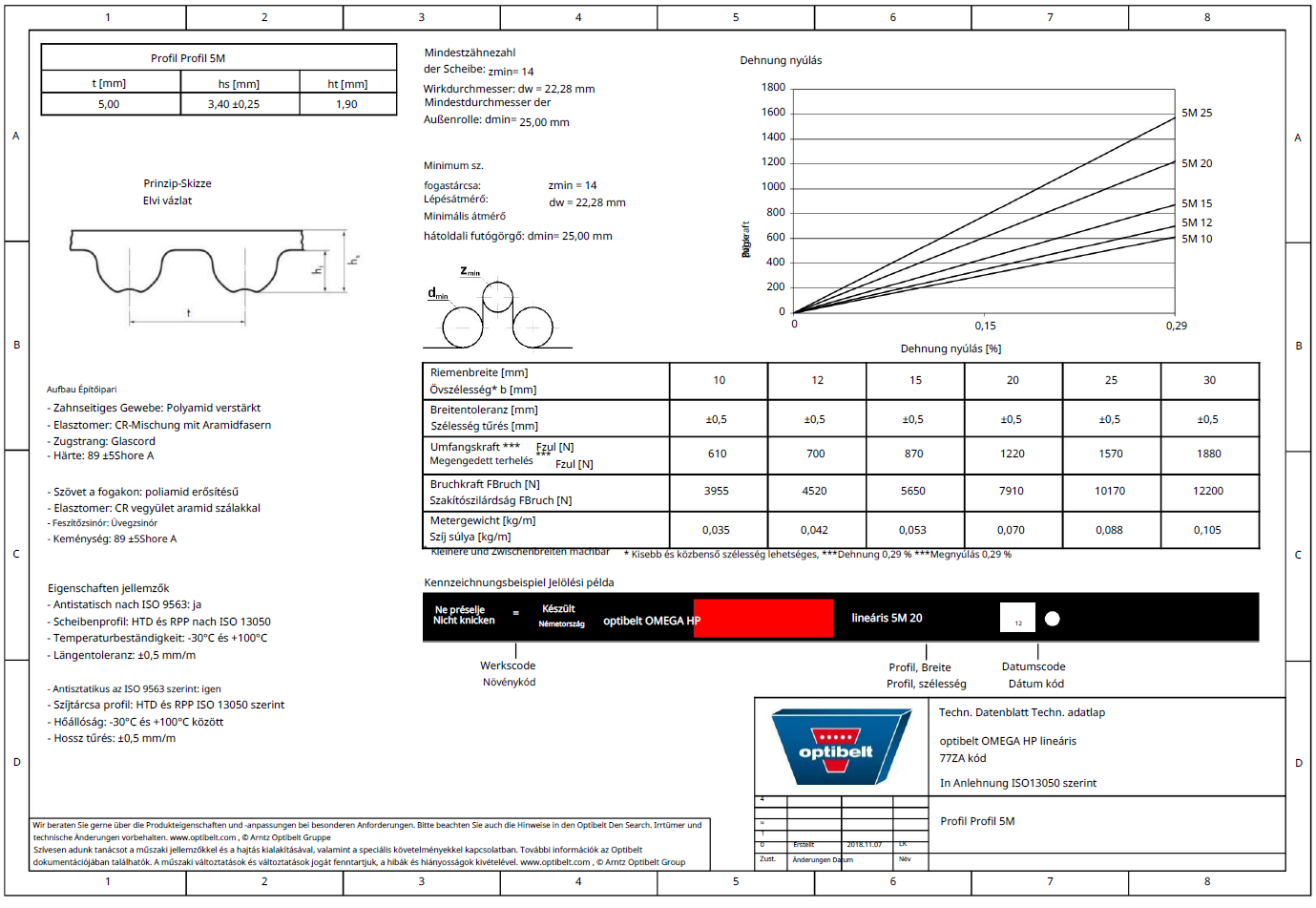

HTD5M 12mm széles (megengedett terhelés 700N.)bőven elegendő ~5700.-Ft/m. Üvegszál az olcsóbb és nem érzékeny a hőmérséklet változásra.
Nem érzékeny a környezeti szennyeződésekre.
Szinte karbantartásmentes.
Egyszerű rögzítés a végeken.
30m/s is lazán elérhető.

Fogasléces hajtás:
Helical fogasléc.
~11000.-Ft/m.
Az 1,5 Modullal 200Kg mozgatása akár 35m/s is alkalmas.

Golyosorsó:
2-3m hosszban mindig áll az orsó és mindig az anyát forgatják.
Drága és az orsó/anya védelmet is meg kell oldani.
20-as ~16000.-Ft/m-től.



[TBS-TEAM]

Mivel nagyon kicsi a tömeg a leggazdaságosabb a fektetett bordásszíj hajtás.
HTD5M 12mm széles (megengedett terhelés 700N.)bőven elegendő ~5700.-Ft/m. Üvegszál az olcsóbb és nem érzékeny a hőmérséklet változásra.
Nem érzékeny a környezeti szennyeződésekre.
Szinte karbantartásmentes.
Egyszerű rögzítés a végeken.
3,0m/s is lazán elérhető.

Fogasléces hajtás:
Helical fogasléc.
~11000.-Ft/m.
Az 1,5 Modullal 200Kg mozgatása akár 3,5m/s is alkalmas.

Golyosorsó:
2-3m hosszban mindig áll az orsó és mindig az anyát forgatják.
Drága és az orsó/anya védelmet is meg kell oldani.
20-as ~16000.-Ft/m-től.



[g0jc0w8zy]

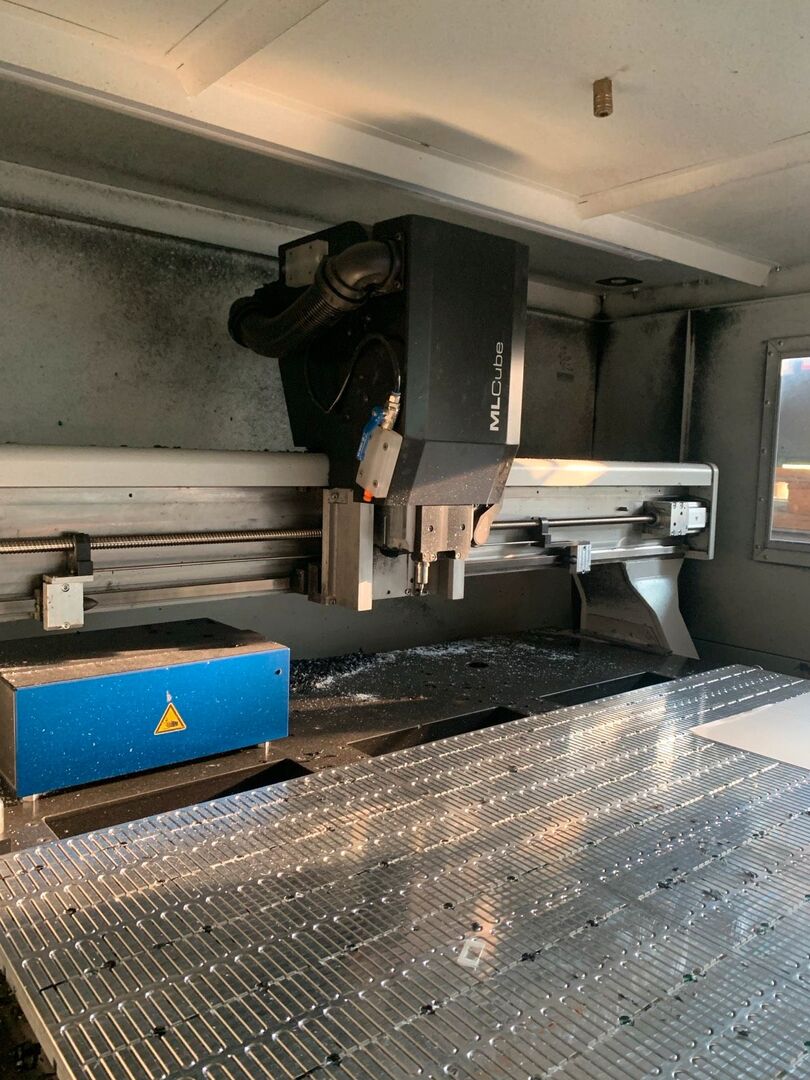

A Datron ML gépeken az 1500 mm-es hosszhoz úgy van megoldva, hogy a főorsótól jobbra és balra van 1-1 lineáris kocsi, amin van 1-1 golyósorsó támasz. A 2 elem össze van kötve egy rúddal (kb. 1 méter) így az egész egységet ide oda tologatja a főorsó. Így a támaszték nélküli szakasz le van csökkentve.

22m/perc gyorsjáratot tud, szóval direkt hajtással 2200 RPM fordulat.



[g0jc0w8zy]

Az orsó méretét nem tudom, de az M8 típusban 16/10-es Rexroth orsó van és ez ránézésre ugyan az a méret.

Amúgy forgó orsó esetén sokat számít a végcsapágyazás típusa.
2 oldali előfeszített csapágyazással növelhető a maximális fordulatszám.
Nézd meg pl. a Rexroth adatlapját, ott különböző csapágyazásokra és orsó típusokra lebontva jól látni a maximális elérhető fordulatszámot.

Amit még figyelembe kell venni, hogy a hosszú orsó lesz a rendszer merevség ("rigidity") szempontjából a szűk keresztmetszet. Ez 2 oldali feszített csapágyazással javítható. Bár fogasszíj vagy fogasléc hajtáshoz képest valószínűleg az eredmény még mindig jobb a hosszú orsóval.

[zwnavt8rw]

sorba veszek mindenkit

remrendes, a számítás , elfelejtetem írni hogy 200mm/s^2 re számoltam a sebességet.
és köszi a szíjjat!

TBS, elfelejtettem a legkézenfekvőbb boltot megnézni a neten, ahol még normális is a banda és segítőkész!
Keresni foglak benneteket!
Gondolom a szíj is kapható nálatok és hozzá kerék is, bár a 12mm kevésnek tartom ettől függetlenül. A táblázatban szereplő dolgok már már hihetetlennek tűnnek
Így hogy nálatok is kapható még a fogasléc is érdekes, pl annak a feszítésére valami jó megoldás?
Golyósorsó, igaz 35 körüli átmérővel de láttam már gépet nem megtámasztott módival is.


isvan3
állati jó megoldást mutattál, köszönöm szépen


Szóval mindenkinek köszi megint sok sok jó dolgot adtatok!

[remrendes]

Ez otletes!

[Vetesi75]

Plazmavágón találkoztam 16x16 orsóval kb. 2500 hosszban. Ott a lineáron redőnygutnival összekötött támasztókat vonszolt kettőt vagy hármat. Léptetőmotoros gép volt és nem ez a része mutatkozott a gyenge pontjának.

[zwnavt8rw]

Nézegettem a fogasléceket, ezeken egyiken sincs felfogató furat?
Hogy szokták ezeket rögzíteni?

[ab]

Csavarozás + illesztőszeg páros (én belső menettel szeretem). Egyéni igények szerint az elosztás.

[TBS-TEAM]

Egyedileg kell elkészíteni, szokásos távolság 60mm-100mm.

[zwnavt8rw]

Hát ez így kevésbé barátságos, mennyi esélyem van hogy két furat is egy magasságba kerül kb semmi ...
Szóval ez nem nyert.

[PSoft]

Ne ám mááá...ne tudjál nyolc-tíz lyukat egy vonalba kifúrni! [#vigyor2]

[TBS-TEAM]

Egy egyszerű sablonnal is megoldható a fúrási távolság.
A fogasléc fogaskerék kapcsolat meg rugós előfeszítéssel egyszerüen megoldható.

[ab]

Mi jelentősége van, ha nincs vonalban? A fogasléc párhuzamos legyen a lineáris megvezetéssel. Egyébként meg előfúrod a fogaslécet kis átmérőjű fúróval. Felfogatod a helyére, kiórázod, átjelölöd, menetet fúrsz. A fogaslécen meg elkészíted a csavarfej süllyesztést. Sorjázod, felfogatod már a csavarokkal. Kiórázod, majd minimum kettő darab illesztőszeggel véglegesíted.
