Mechanikai ötletek

[Torro60]

http://www.imgserv.com/images/2013/07/02/SKG36f.jpg
http://www.imgserv.com/images/2013/07/02/Krb5Sa2V0.jpg
http://www.imgserv.com/images/2013/07/02/EtwKfHo5ju.jpg" border=0>

[s7manbs8]

Közben egy kérdés, ha adott egy kész furatokkal ellátott Z tengely, aminek nem tudom mennyi a furatok távolsága, azt hogy lehet pontosan bemérni legjobban, legegyszerűbben ? Menet van benne 6-os pl. hogy két ilyen furato középpontja milyen messze van legalább tized mm pontosan kellene vagy még jobban.

[s7manbs8]

http://www.imgserv.com/images/2013/07/02/EtwKfHo5ju.jpg" border=0>

[Szedlay Pál]

CTRL + görgő + szemüveg 3 drioprtia.
De még így sem tudom kivenni a részleteket.[#rinya]

[Vasspisti]

Szia elektron

Laslienek van egy jó módszere:

http://turning.fw.hu/v003.html" TARGET=_fnew>Furatközép mérése

Üdv: Vasspisti

[s7manbs8]

Szia, kösz, közben én meg egy olyat találtam ki mintát venni, hogy egy fehér papírlapot ráteszek, cikkszalaggal rögzítem, hogy ne mozogjon, majd koszos kézzel a furatoknál megsimogatom, így egy kör látható lesz, amivel utána meg lehet pontozni azt , amit ide akarok majd tenni, annak furatánál a körök közepénél.

Most meg egy 6-os furat alatt kell kifúrni, amibe menet lesz vágva, 6-os, azt is úgy akarom, hogy egy 5-ös fúróra körbetekerek cikkszalagot pl, és úgy központosan tudnám fúrni, ez a terv, ennek a 6-osnak a közepénél. Mert megvan a motor a tartókkal, de a gyártás folyamán akármilyen pontos, csak az a legjobb, ha ráhelyezve megjelölöm a furatokat és ott kifúrni, lehet valahogy össze kéne őket satuzni és úgy fúrkálni megkezdeni, csak ilyen nagy összefogó szorítóm nincs persze.

[000000000]

Mi az a cikkszalag???

[s7manbs8]

szigetelőszalag szigszalag

[Vasspisti]

Szia,

ha nincs ekkora szorítód, akkor az egyik furatot el kellene készíteni, majd azon keresztül csavarral rögzíteni egymáshoz a két alkatrészt. Utána mehet a másik furat.

[KoLa]

Furat távolság mérésre!

[s7manbs8]

Igen én is hasonló megoldásra gondoltam.

[besirkyjh]

Szia

2db M6-os csavart beletekersz és töben megméred a távolságot és kivonsz egy csavarátméröt ( jo esetben 6mm-t ) .
Egy használt csigafuroval ami az M6-os magmérete átjelölöd ( köcogtatva ) a kétfuratot amit kiszeretnél furni , utánna pontozás és furás .


[svejk]

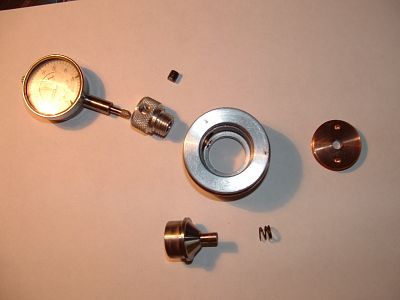

Torro60 szerszámbemérője:


Az "Ezt készítettem a CNC gépemmel" topic-ban feltettem egy saját készítésű órás szerszámbemérőt.
Szeretném megosztani a szétszedett állapotban készült képet és az alkatrész rajzot is.
Elnézést, hogy csak skiccet csináltam, de sajnos időm csak ennyit engedett.
Ha valakinek van kérdése, írjon!

http://cnctar.hobbycnc.hu/Torro60/szersz%e1mbem%e9r%f5/torro3_big.JPG" TARGET=_fnew>Az utolsó képen látható méretezett skicc nagyban itt látható


http://cnctar.hobbycnc.hu/Torro60/szersz%e1mbem%e9r%f5/torro1.jpg" border=0>


http://cnctar.hobbycnc.hu/Torro60/szersz%e1mbem%e9r%f5/torro2.jpg" border=0>


http://cnctar.hobbycnc.hu/Torro60/szersz%e1mbem%e9r%f5/torro3.jpg" border=0>

[svejk]

Meglehet félreérthető az előbbi írás, én csak segítettem feltenni Torro60-nak a képeket.

A szerszámbemérő ügyében Őt keressétek, de nyilván a kérdéseket itt a fórum előtt célszerű feltenni.


[svejk]

Torro60!

A két kritikus illesztett átmérőnél átm. 22/22,1 illetve átm. 5,9/6 mm-et látok a rajzon.
A gyakorlatban nem billen be és hamisítja meg a mérést, ha nem pont középen nyomod meg a bemérendő szerszámmal?
(anno én nagyobbacska Diesel motor adagolóeleméből akartam készíteni hasonló elvűt)
