Segítség, béna vagyok!

[a9iua0hi5]

Sziasztok!
Remélem jó helyen kérdezek, ha nem akkor bocs és keresek másik topikot.
A helyzet az, hogy elakadtam. Már régóta foglalkoztat a gondolat (de csak most van időm, pénzem stb.) és csak most találtam meg ezt a fórumot, sajnos csak átfutni volt időm. /mentegetőzés off/

Feltúrtam a fél internetet Tolnától-Baranyáig (Kínán keresztül) de sehol nem láttam olyan mini CNC marógépet amire "vágyok". Kifejezetten apró dolgokat munkálnék meg (régen modelleztem, még ifjú koromban, és most elkapott a gépszíj), az egész "hasznos" munkaterület kb. 150x150x20mm anyagok: fa, különböző műanyagok /ABS, polikarbonát, ma már PLA is, pl egy 3D nyomtatóból kijött előgyártmány befejezése/, alumínium, 1.4301 (leánykori néven KO33 általános célú rozsdamentes acél). A max. maró átmérő amit eddig bármikor is használtam 3mm-es volt ennél nagyobb most sem lesz, inkább még kisebb. Idő meg van, így nem lesznek nagy forgácsoló erők. Az egésznek mindenképpen könnyű, asztali kivitelű kell lennie (itt már bukik sok minden, hoyg el lehessen rakni a szekrény tetejére, ha éppen nem használom stb.), illetve ne legyen túl drága (ez relatív).

Még a 150x150mm asztallal nincs bajom, viszont a Z irányban abba a problémába  ütköztem, hogy valóban egy-egy munkadarabnál nincs nagyobb függőleges mozgás mint 20mm (inkább még annyi se), de alatta van még a befogó szerkezet, vagy esetleg magának a munkadarabnak a vastagsága. Erre nem láttam eddig "olcsó" és jó megoldást. Alapvetően a következő gondolatok vannak:
1./ Az asztal mozog x és y irányban. És csak a szerszám mozog Z irányban. Ennek hátránya: Elég nagy hely kell neki, viszont könnyebb megépíteni, meg lehet csinálni viszonylag erősre a Z tengelyírányt és a szerszám felfogását.
2./ Az asztal csak egy irányba mozog (pl. X) és a másik két irányba mozog a szerszám egy "hídon". Ennek előnye, hogy legalább az egyik irányba kisebb a helyigénye, viszont a stabilitás rosszebb.
3./ Egy híddaruhoz hasonló szerkezet lenne. Az egész szerszám mozog mindhárom irányban. Ennek előnye, hogy alul könnyebben megoldható (akár pl. ollós emelő szerkezettel) az asztal függőleges mozgatása az eltérő munkadarab vastagságok, és befogó szerkezetek miatt. Nekem ez utóbbi a legszimpatikusabb, de ennél a legrosszabb a szerszám merevség (berezonálhat). A legfontosabb előnye ennek az lenne, hogy vízszintesen a legkisebb alapterületű (és így elférne a szekrény tetején).

Ötletek? Esetleg?

[Szalai György]

"Ötletek? Esetleg?"
Adatlap kitöltés.

[a9iua0hi5]

Eddig csak 3x töltöttem ki és mindig eltűník. De akkor megpróbálom még 1x

[zozo]

Az egésznek mindenképpen könnyű, asztali kivitelű kell lennie (itt már bukik sok minden, hoyg el lehessen rakni a szekrény tetejére, ha éppen nem használom stb.)

alumínium, 1.4301 (leánykori néven KO33 általános célú rozsdamentes acél)

Na, ezek máris ütik egymást.

Az asztal mozog x és y irányban.

Nem szerencsés fém megmunkáláshoz, könnyű kivitelben.

Ennek előnye, hogy alul könnyebben megoldható (akár pl. ollós emelő szerkezettel)

No, ezt főleg felejtsd el.  A második pontodon érdemes tovább gondolkodni, de a szekrény teteje még mindig üres marad.

[a9iua0hi5]

Köszi!

Sajnos a szekrény teteje egy olyan "kompromisszum" amiből nem lehet engedni (a feleségem csak ezzel a feltétellel engedi be a lakásba, hogy nem lesz még egy kacat a szoba közepén /Már az egésze kicsi hobby 3D nyomtató miatt is lassan egy éve hallgatom, hogy állandóan útban van stb./, ha éppen nem használom akkor a helye a szekrény teteje /panelba lakunk, lakás csere egyenlőre nem opció). Eredeti ötlete, hogy üzemszerű körülmények között is a szekrény tetején a helye, de a forgácsról meggyőztem, így üzemi körülmények között a konyhában lesz a helye a konyha asztalon (az szerencsére viszonylag nagy és elég stabil, azt még apámmal hegesztettük vagy 30 éve és nem sajnáltuk belőle az acélt).

A 2. az műszakilag egy jó kompromisszum amit írtam, viszont a Z tengellyel van problémám továbbra is. Egy-egy munkafázisnál kb. 20mm-t kell mozognia (vagy még annyit se) viszont pl. az az eszterga tokmány amibe szoktam fogni a dolgokat kb. 70mm magas. Viszont így már a Z tengelyem legalább 90mm kéne legyen, azt meg stabilitás szempontjából már problémásnak érzem (a 20-hoz képest). Esetleg lehet síktárcsában gondolkodni az talán laposabb /bár nem sokkal, és olyanom nincs/, de egy kisebb méretű gépsatú is /bár gépsatum sincs/ kb. ilyen magas lehet, és ennek még el kéne férnie a munkafelületen.

[TBS-TEAM]

Elsőnek kezdjél gyúrni na meg jó stabil szekrény is kell

[Szalai György]

A 3. változathoz tudnék hozzászólni, ha már úgyis az a kedvenc.
Ollós emelő helyett az ékes emelő segíthetne a merevségen.



[TBS-TEAM]

A kegfontosabb készitsd fel a családot a zajra[#eplus2]

[Szalai György]

Ha csak 20 mm Z munkaút kell, akkor az alapot süllyesztheted, hogy elférjen a befogó szerkezet.
Formára ilyesmi.

[MacGyver]

Nem konkrétan műszaki az ötletem, de nincs a panelba lent tárolótok ahol lehetne bütykölni? esetleg a közelben venni/bérelni egy garázst? Máris lehetne kicsit nagyobb és erősebb az a gép, és nem kellene feltalálni semmi ollós/ékes asztalemelős valamit

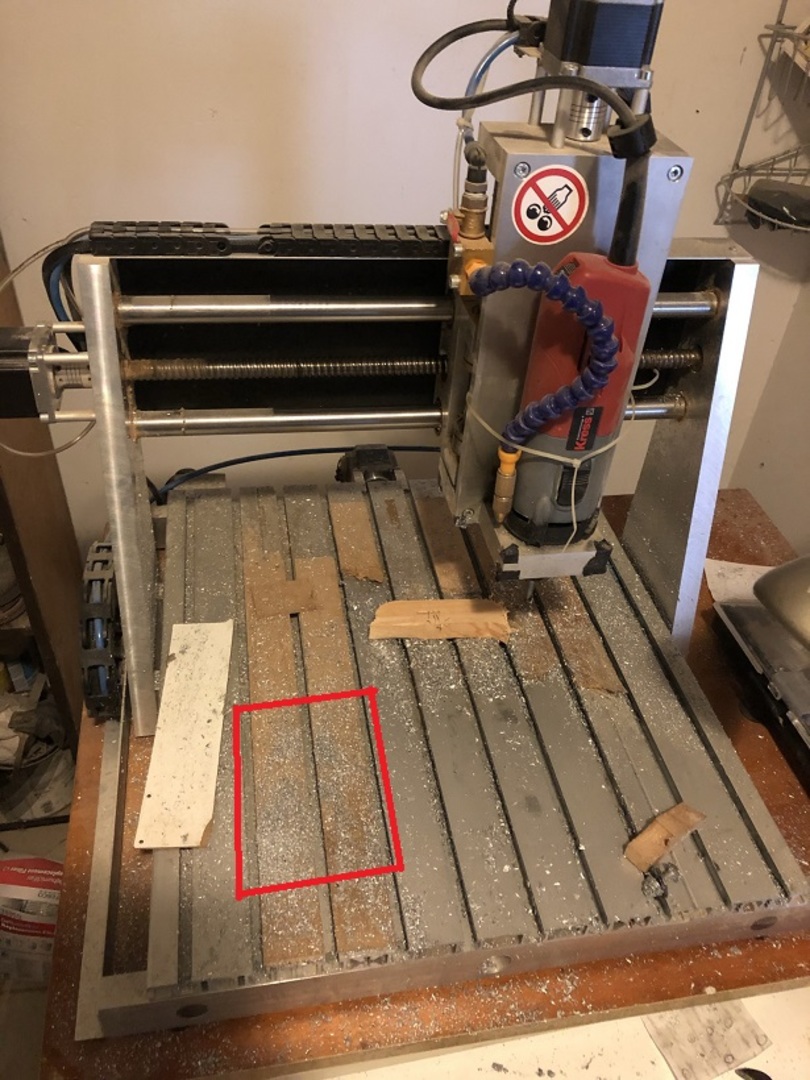

Nekem a legelső kis CNC-m 300x300x100-as, szivemhez nőtt kis szerkentyű. Most ez kb 380..400eFt-t érhet szerintem (legalábbis altta tuti nem válnék meg tőle). Ha magasabb de kisebb munkadarabot kellene muszájból megmunkálni, akkor kivágnám az asztalt a jelölt helen, és valahogy rögzíteném..



[Szalai György]

Itt a jó példa.

[#t134p20619#]

Az egész tulajdonképpen a családért történik. Őket szolgálja, nekik jó.
Te csak megcsinálod, hogy mindenki élvezhesse. [#vigyor2]

[a9iua0hi5]

Visszafelé reagálok.

Igen, valami ilyesmiben gondolkodom én is. Csak egy picit kisebb méretben. Ez a forma nagyon tetszik.

[#t200p46659#] Ez az opció is eszembe jutott. Elég sok youtube videót, meg külföldi fórumot néztem végig, ez egy kellemes kompromisszumnak tűník.

[#t200p46661#] A 3D nyomtatónál is ez a "trükk" vált be Pár ilyen apró kacatot nyomtattam már nekik és ezért megbékélt vele a feleségem.

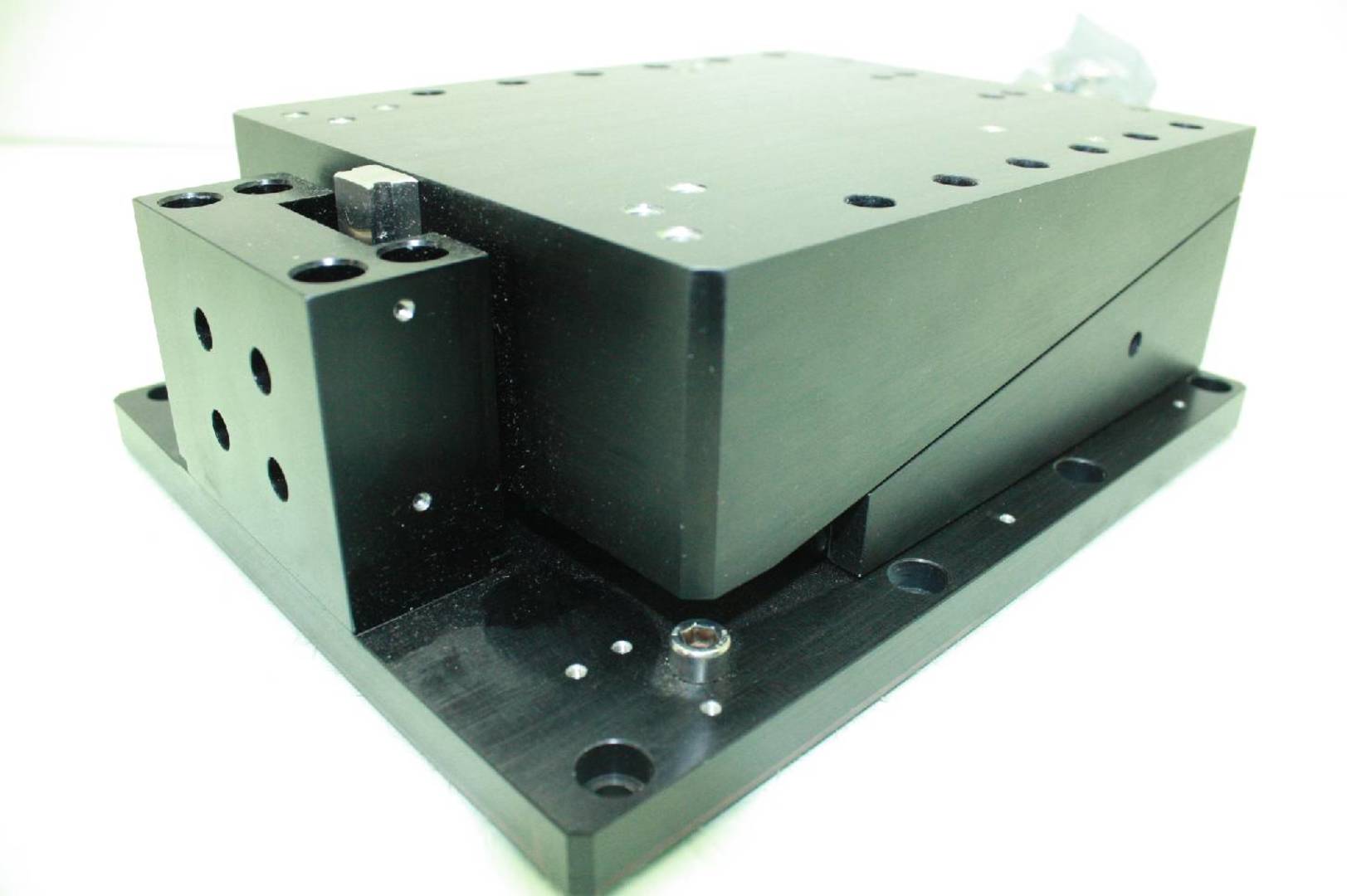

[#t200p46657#] Erre az ékpályára eddig nem gondoltam, de megnézem, végig gondolom. Bár ez elég nehéz, mert nem kevés anyag van benne.

[#t200p46656#] A szekrényben "bízok" azt szintén apámmal csínáltuk. A tetején már feküdtem, engem elbírt.

[Sanyi Bá]

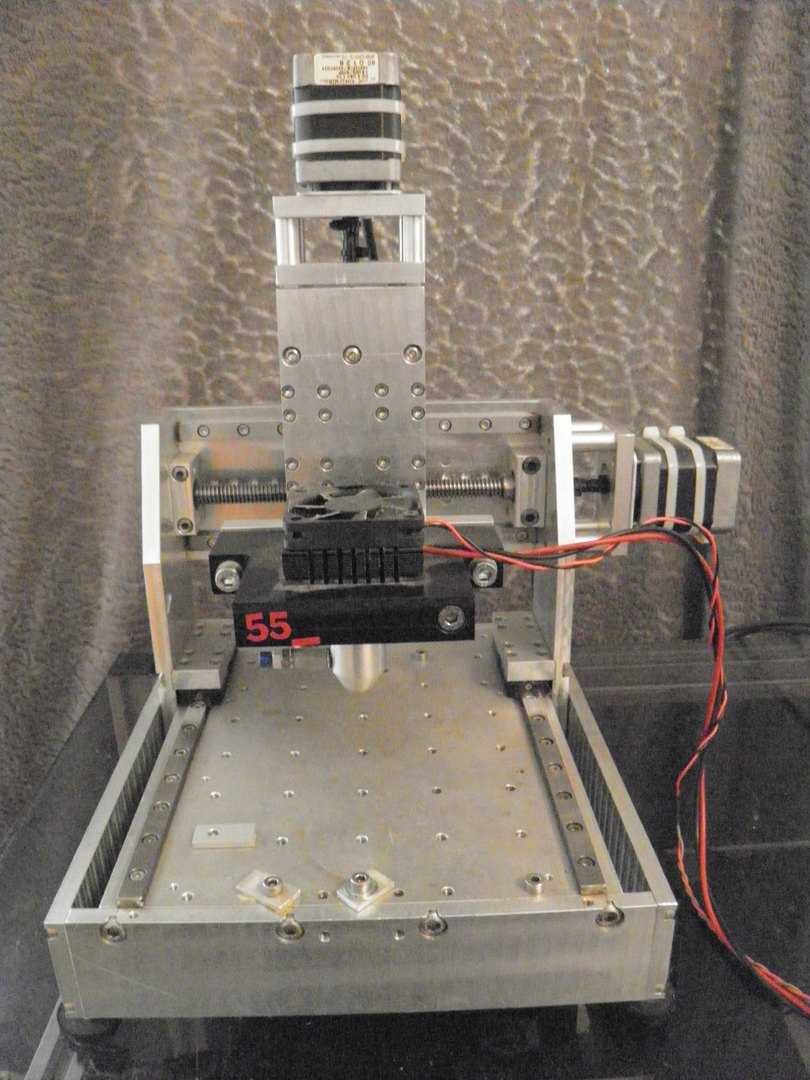

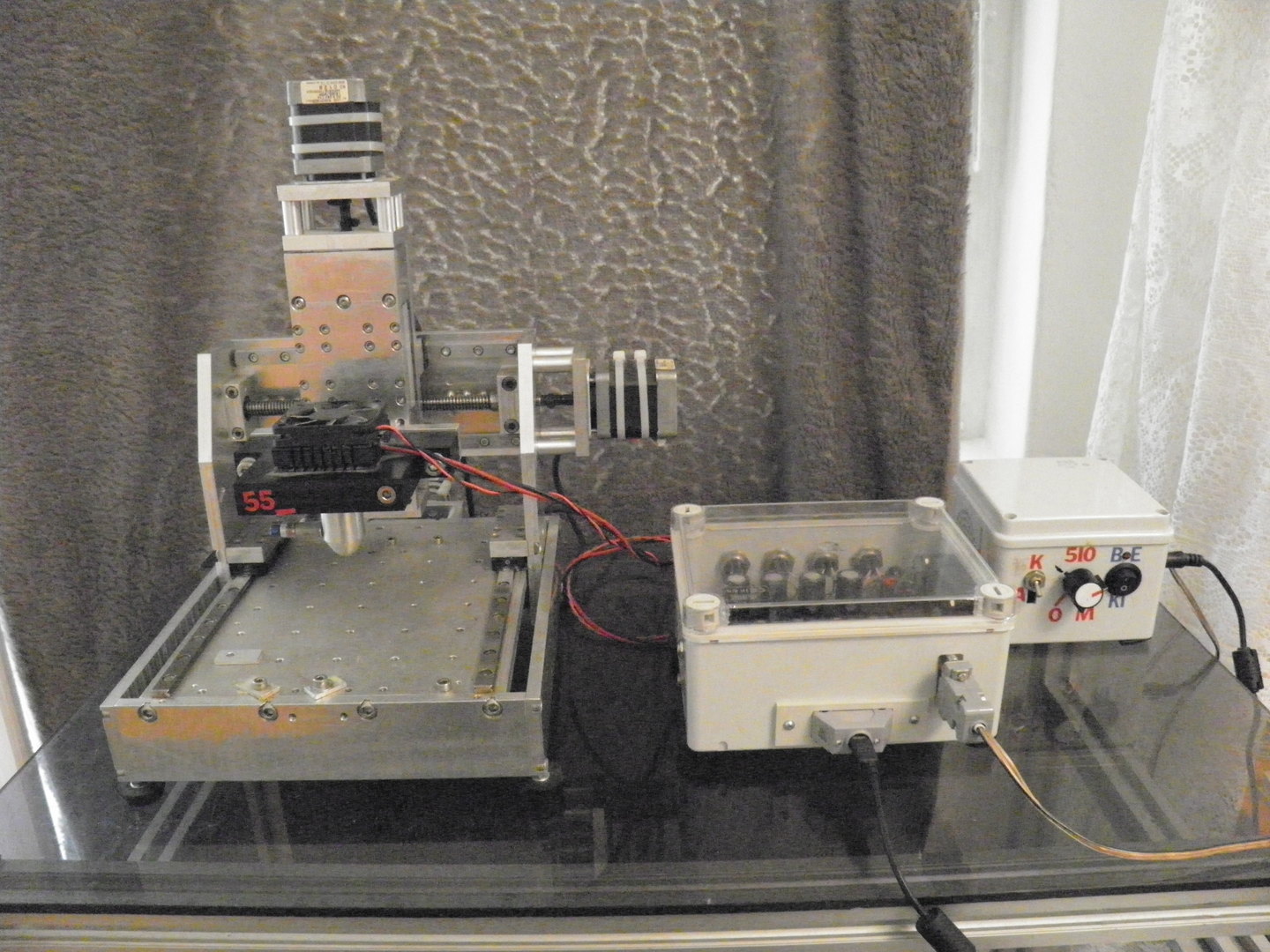

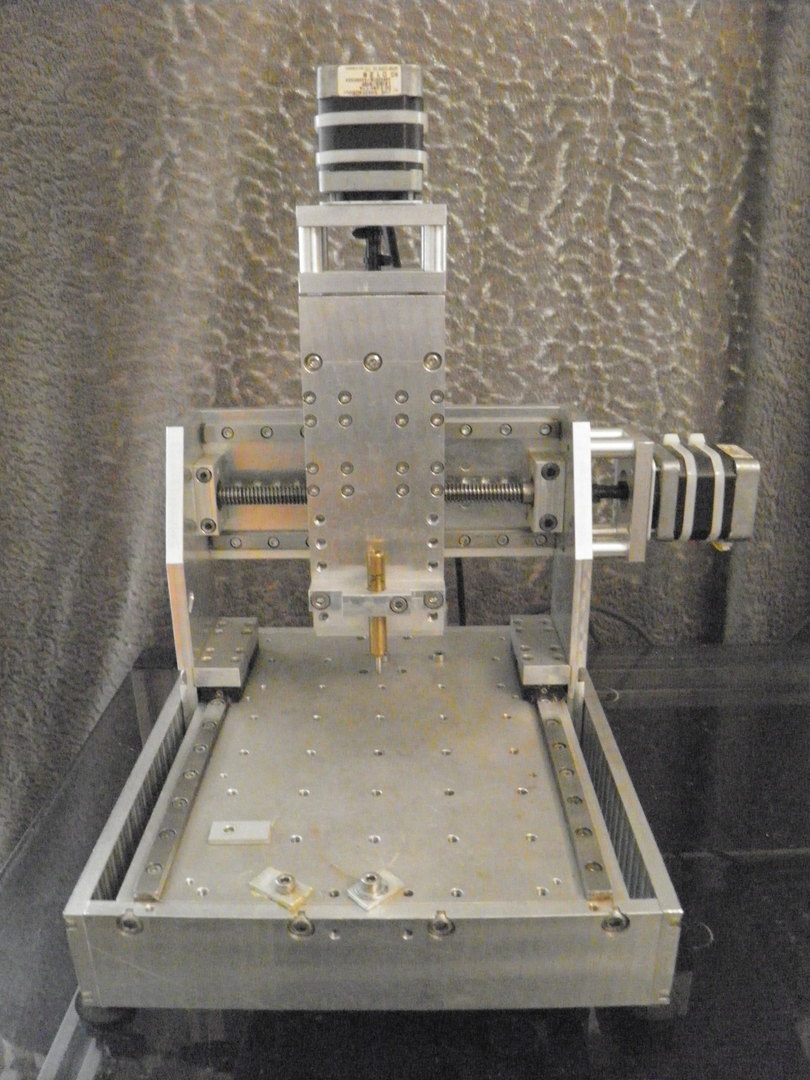

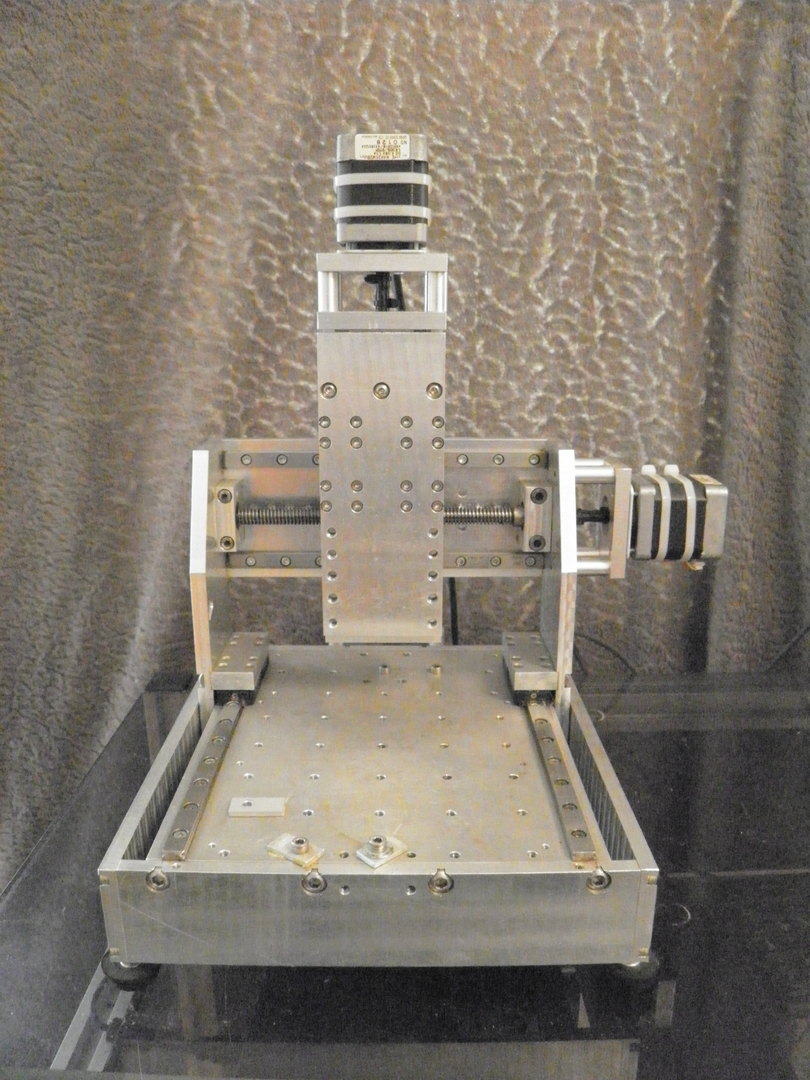

Építettem egy mini cnc-t, pár darab képet felteszek róla. A linsineket és a léptető motorokat a cnc talin vettem, mozgás tartománya x120, y160, z6 ami nagyon kevés de a szerszámokat lehet feljebb csavarozni, most tervezem a fiamnak egy nagyobb gép építését, pár képet teszek fel róla, de aki cnc találkozóra jár már látta.



[Szalai György]

"z6 ami nagyon kevés"
Mivel mozgatod, ilyen rövid távon?

[Sanyi Bá]

8-as golyósorsóval.
