Mi és hogyan működik

[Szalai György]

Az elöl-hátul nyíló ajtó az jó találmány. Meg a lapozható szekrény is.
Oldalt alul a zöld kis dobozban lehet a vészstop gomb? [#vigyor2]

[Motoros]

Nem tudtam ezt a gépet megszeretni a durrogó kuplungja miatt. Kicsit túlbonyolított szerintem. A fiatalabb gépeknek a tetején vannak a kapcsolók.
Van rajzom hozzá, de nem biztos hogy segít, sőt magyar fordítás is.
Kb 30 év alatt 3 hibába futottam bele.
Az első, a levegős kuplungszelep behúzótekercse megszakadt, fent jobb oldalt a burkolat alatt van.... ujratekertem.
Aztán a szekrényben a lenti trafó 110 Voltos része szintén megszakadt...azt hiszem ez megy a böhöm szelephez.
Ezt nem akartam kiszerelni,  helyette betettem egy másik trafót.
A harmadik hiba volt a legpimaszabb. Egyszercsak meló közben megállt, mintha valaki nyomná a stopot...még világított is a lámpa. Üveges szemmel nézegettem a rajzot meg bámultam a sok biszbaszt a szekrényben...aztán talán véletlenül valamiért rányúltam arra a kétsoros számlálóra.
Lehet még az előző tulaj betekert az alsó soron egy jó nagy darabszámot aminél álljon meg....pont ez az idő jött el.[#violent]
Érdekes, hogy a fórumon talán elsőnek jön elő a PRÉS mint téma, pedig ha lenne igazi tömegtermelés akkor külön fórumot érdemelnének mondjuk zöld színűt mert ezek valóságos bankóprések tudnak lenni ha van rá meló és jó szerszám. Pontosabban nem is a prések lennének az érdekesek, hanem a klf kivágó, hajlító szerszám konstrukciók, amik talán különb kreativitást igényeltek mint a hobbi cnc.[#kuss]

Érdemes lenne még lefotózni a hátsó ajtónál a vadkábelezést.

[svejk]

Ha az az elólapját nem látom simán rávágtam volna, hogy TOS FGU32.

Bogarásztam én is egy darabig míg éltre kelt minden funkciója.

Egyszer talán tettem fel képeket a belsejéről...

[VighLajos]

Emlékeztek a reklámra?
"RÁVISZ" a segítség!

[PSoft]

Hát, persze!:)



[PSoft]

"Az elöl-hátul nyíló ajtó az jó találmány."

Igen, az lenne, ha...
Nem volna a szekrény "rátolva" a gép oldalára.
Kifordítani se nagyon tudom, mert...nincs hely.(ott a másik ócskavas mellette)
Épp csak annyira, hogy bekukucskálj a kb. 1/3-ra nyíló hátsó ajtón.

A "zöld kis doboz"...egy kézi kapcsolót rejt.
Nem vészstop gomb van a kis felbillenthető, lecsukva lakatolható ajtó alatt.
Nem hinnéd, de az az öt fokozatú, bármelyik állásában kulcsra zárható üzemmód választó kapcsoló "segédkapcsolója".

Elmondás szerint, a dobozka születésének körülményei...
Előző "kolléga",(évekkel ezelőtt)hosszas méricskélések után arra jutott, hogy az üzemmód választó "ötfokozatúnak" az egyik állásában, nem "ad át" az érintkezője.

Talán...
Beállítás-kétkezes-pedál-szakaszos-folyamatos lehet az öt funkció?
(majd Misi kijavít, ha nem így van)

Nos a "kolléga" a ténymegállapítás után arra jutott, hogy kiváltja Ő azt a hibás érintkezőt a választókapcsolón!
Beszerelte a (0-1) kis egyérintkezős kézi kapcsolót, és odadrótozta a választókapcsoló hibás érintkezőjét.

Így, ha harmadik?(nem tom melyik) állásra kapcsolták a választókapcsolót, vele szinkronban, kapcsolni kellett egyet a kis 0-1-es "segéd" kapcsolón is.
Értelem szerűen, ha lelépett a kezelő az adott fokozatról, akkor megint kapcsolt egyet ellenkező irányba a "segéd" kapcsolón is.

Most, új gazdához került a gép, Őneki meg...
Nem tetszett ez a megoldás.

Itt léptem én a képbe...
Gugli barátom, talált nekem egy pont ugyanolyan választókapcsolót, egy Cseh oldalon.
Megrendeltem, megjött, beépítettem...
A "segédkapcsolót" meg...kiépítettem.
A zöld kis dobozka még rajta van, de ígértet kaptam a gépésztől, hogy majd...leépíti Ő is.[#nevetes1]

[ecp4rs0md]

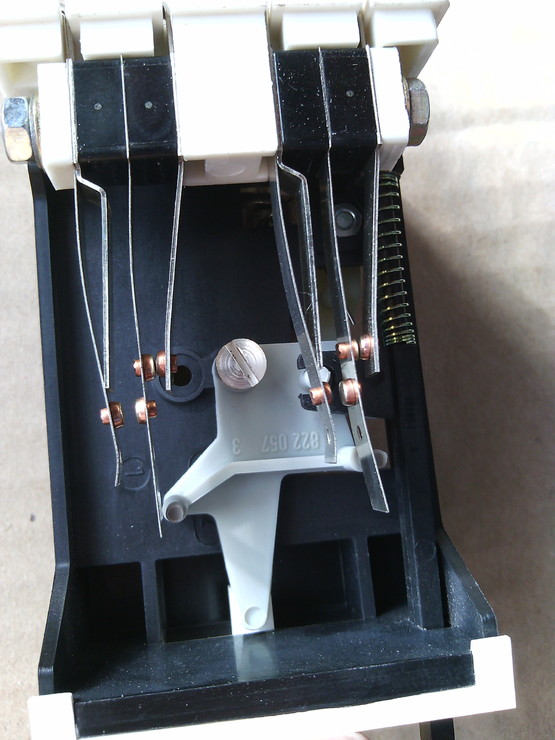

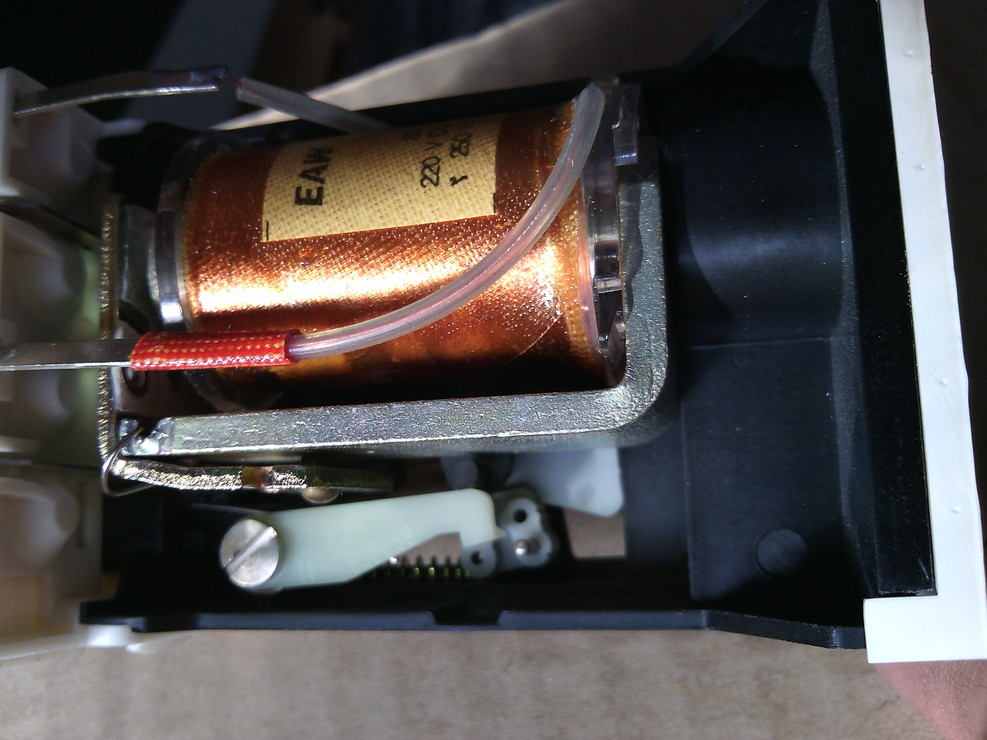

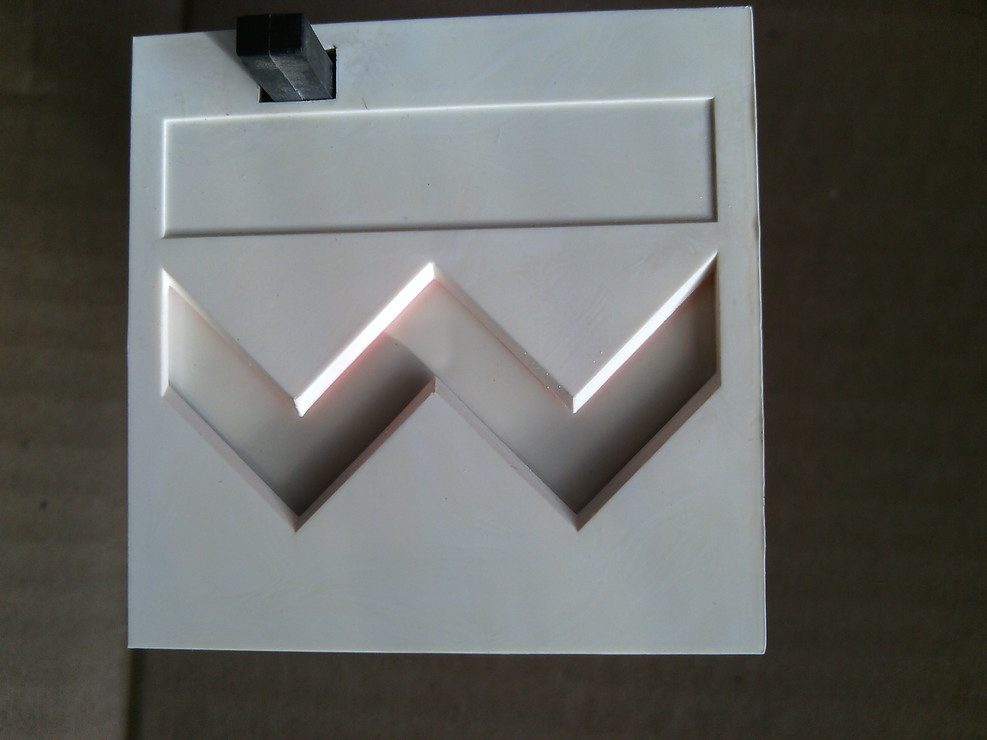

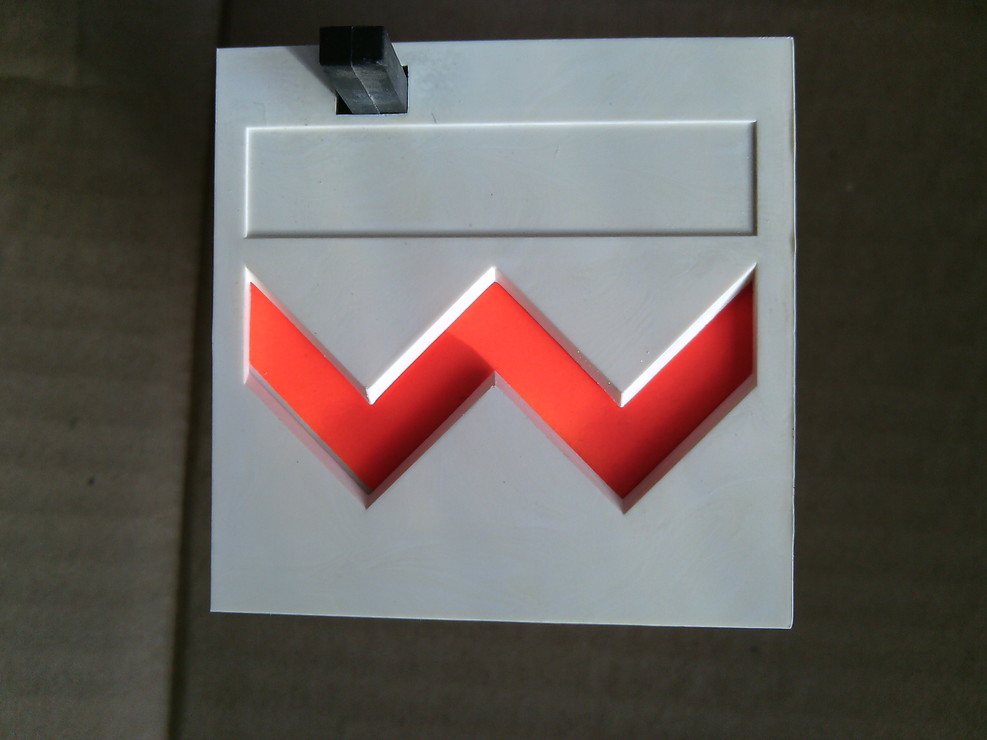

A hibajelző(RA70) relé belsejéről néhány fotó. Nem túl bonyolult szerkezet.A nyugtázó gomb benyomásával egy rugó ellenében a hiba jelző lemez lenyomható és egy kis stift a kilincs mögé tolódik, a kilincs nem engedi visszaugrani a hiba jelet. A tekercs áramot kap behúz a kilincs tovább engedi a hiba jelző lemezt és az a rugó segítségével újra a látható részre kerül. Remélem jól írtam le, mármint érthetően.



[szf]

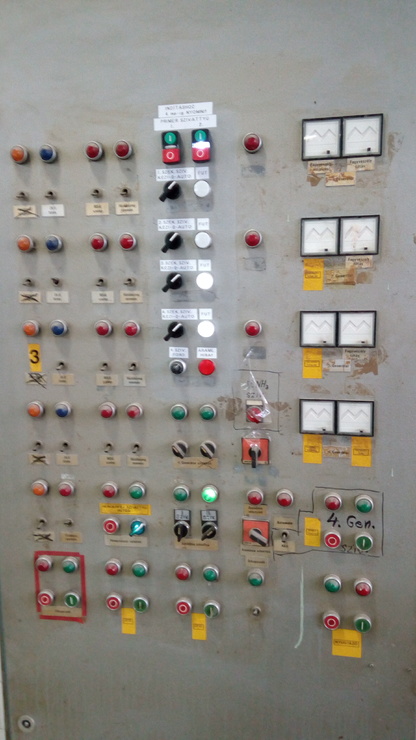

Hibajelző használatban!



[PSoft]

A fotózás után, minden visszakerült az eredeti helyére...
Csak a csavarfejeken levő "szurokpecsét" nem.
Az már...nem volt rajta.



[PSoft]

**



[PSoft]

***

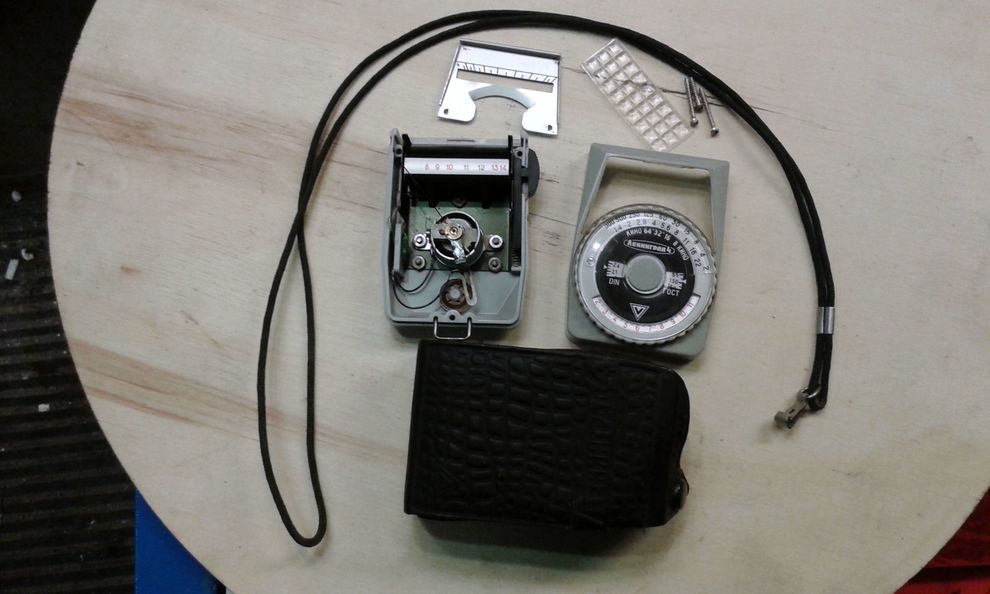

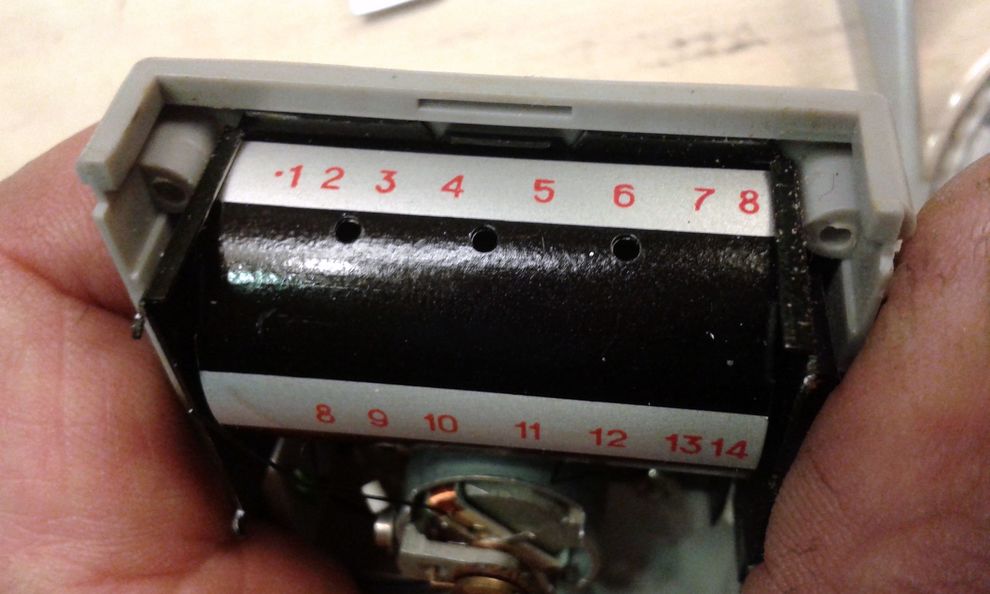

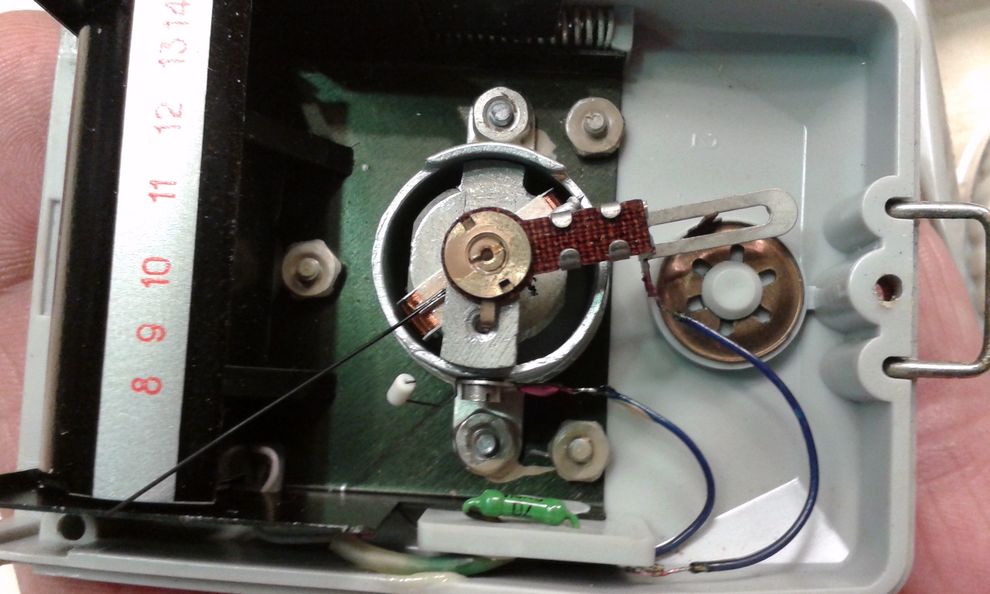

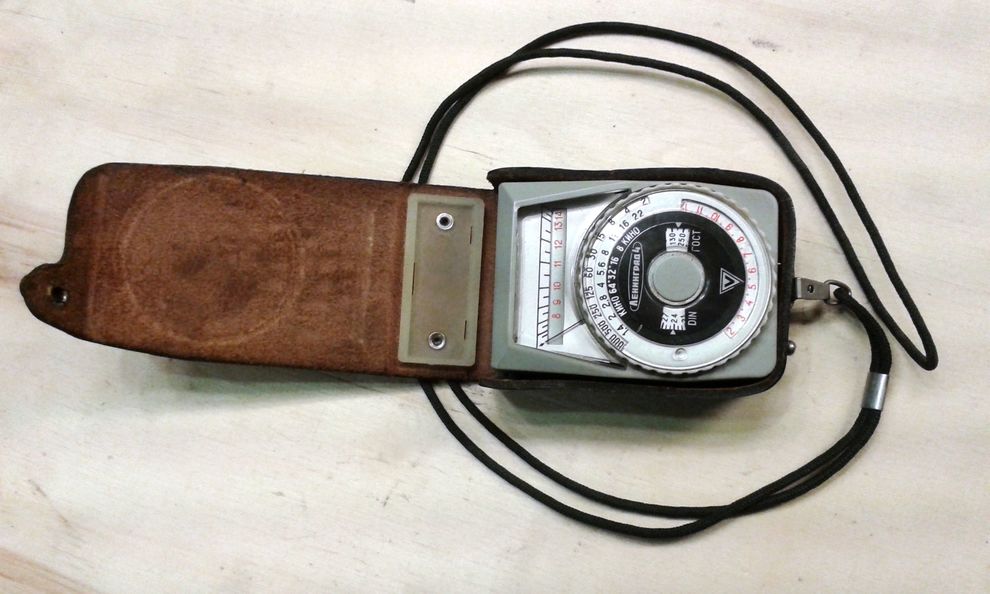

[Szalai György]

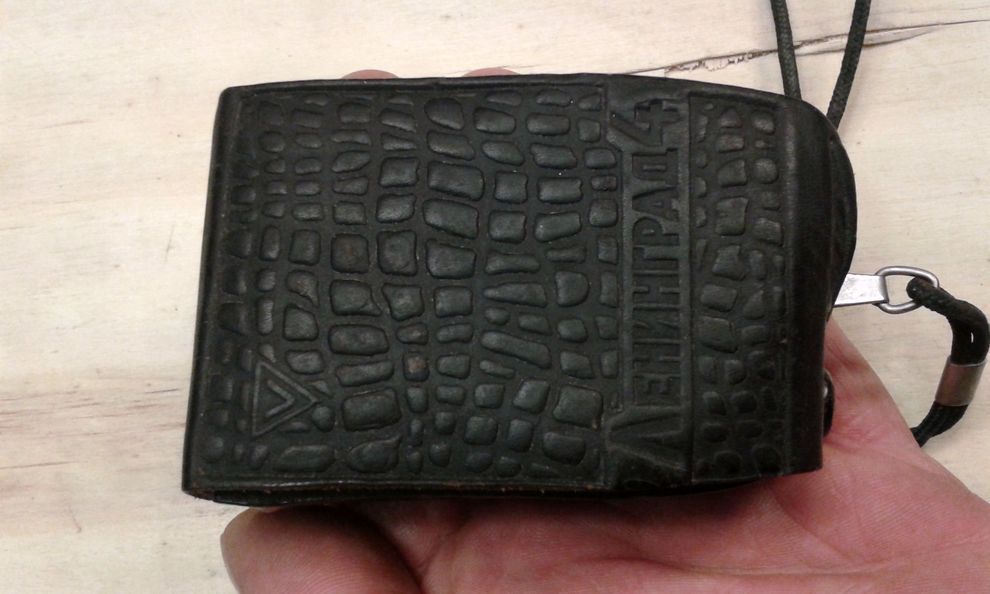

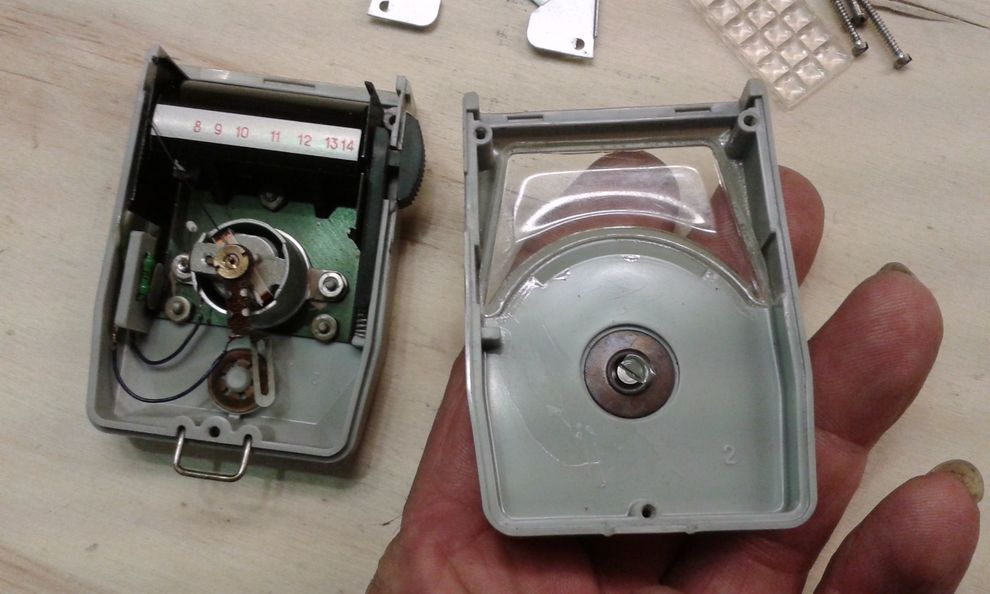

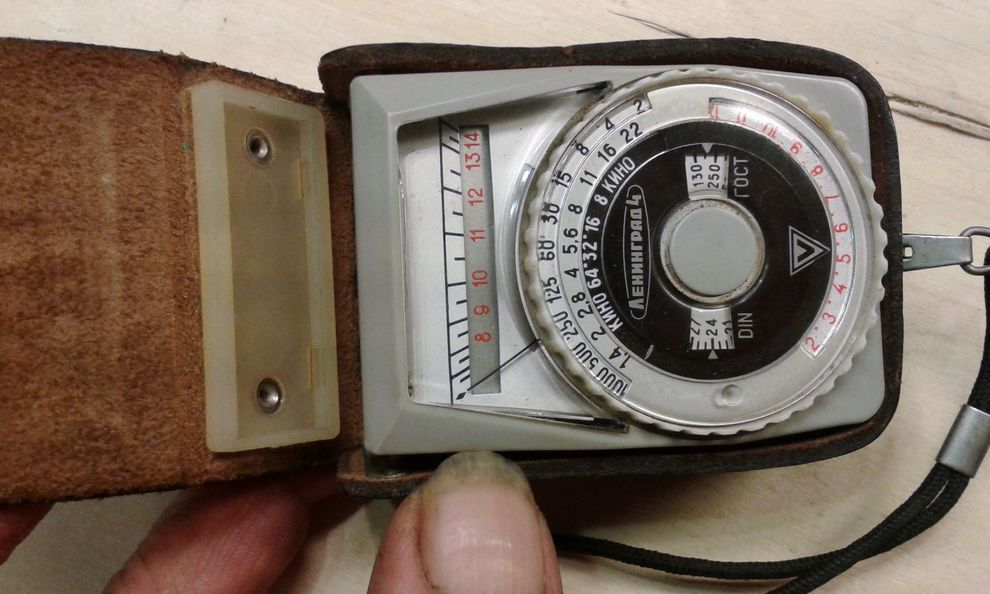

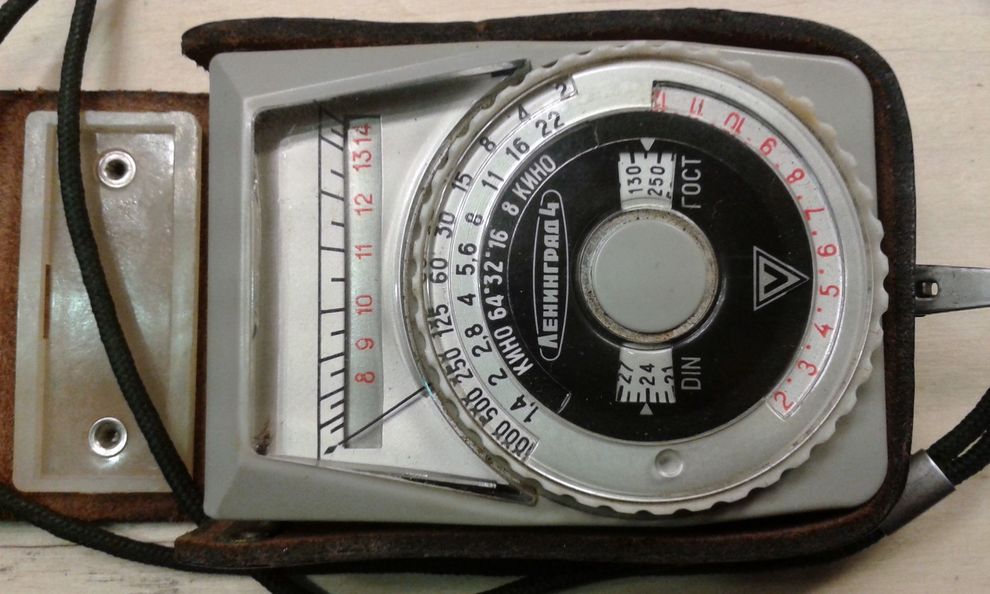

Már a neve is emlékeket idéz. A múlt egy darabja.

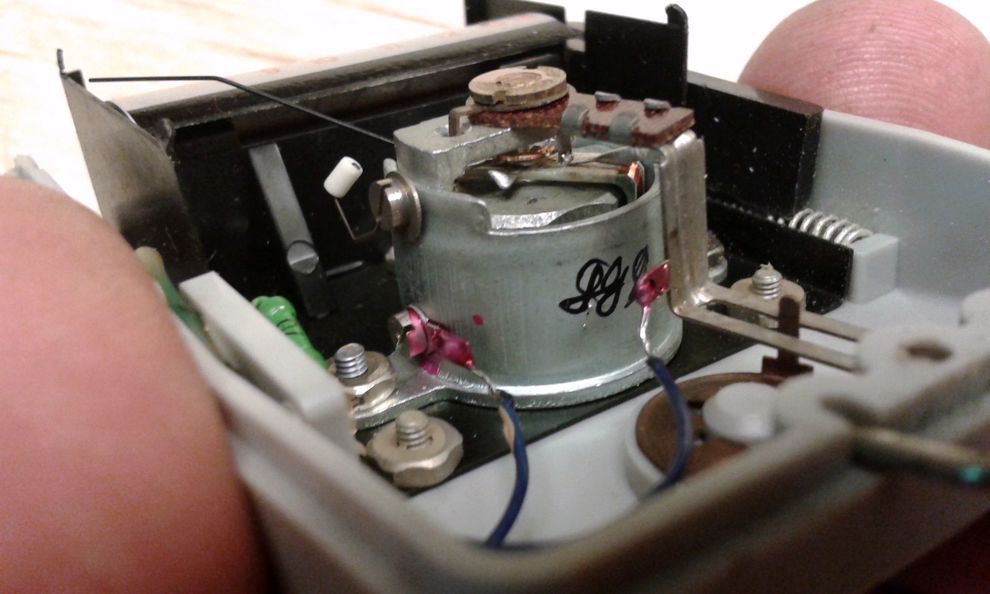

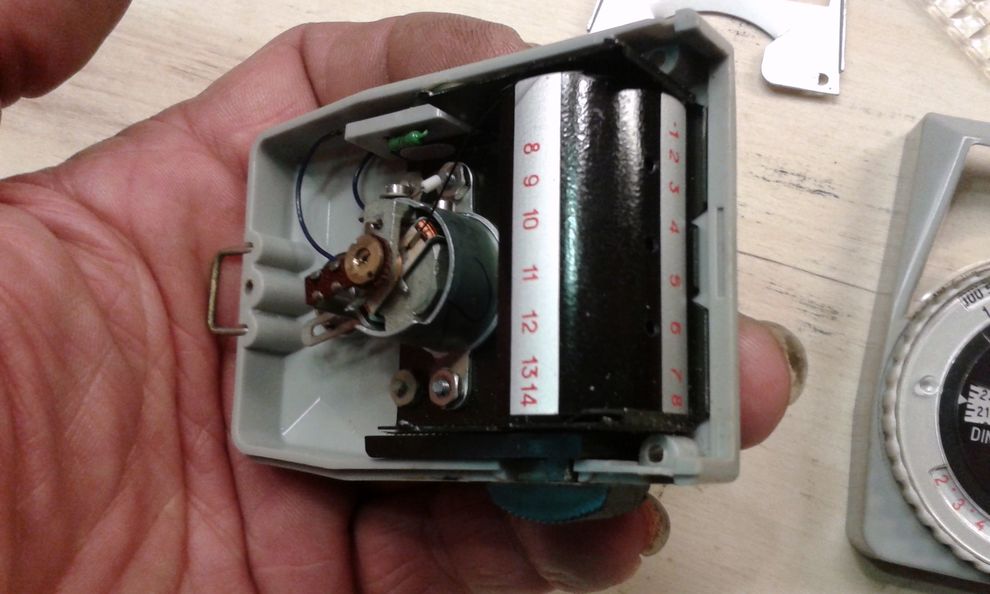

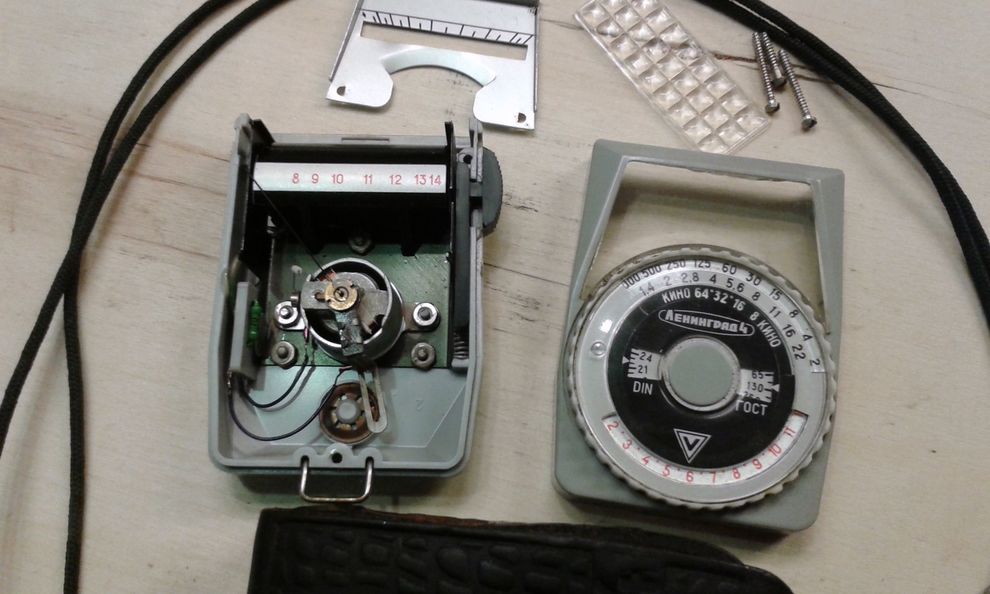

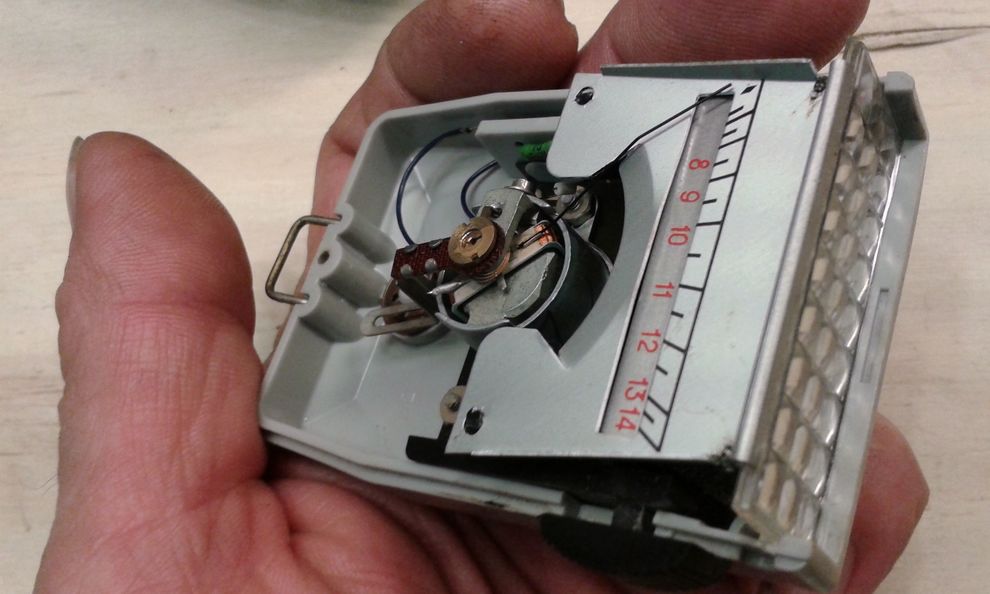

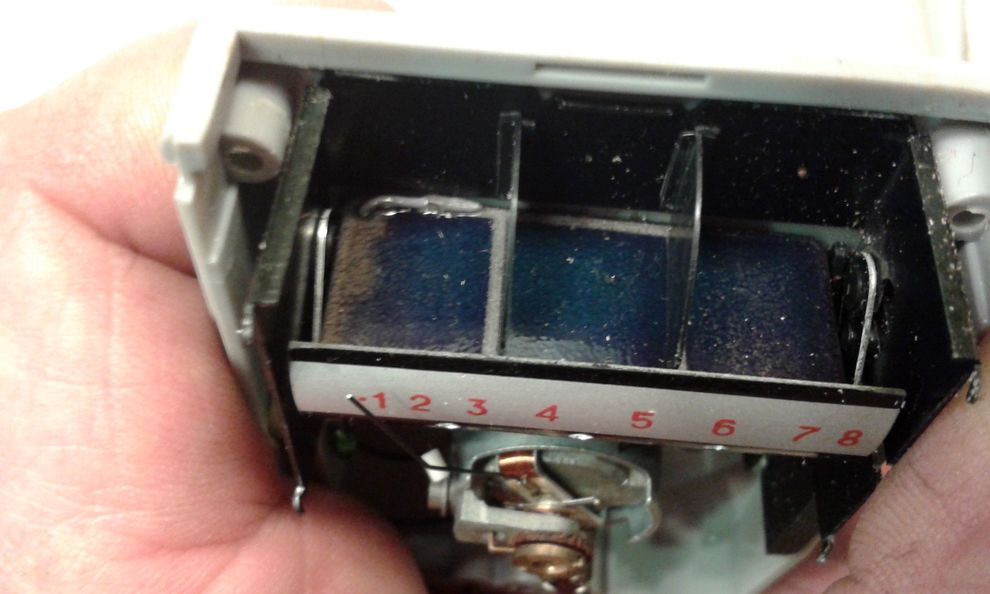

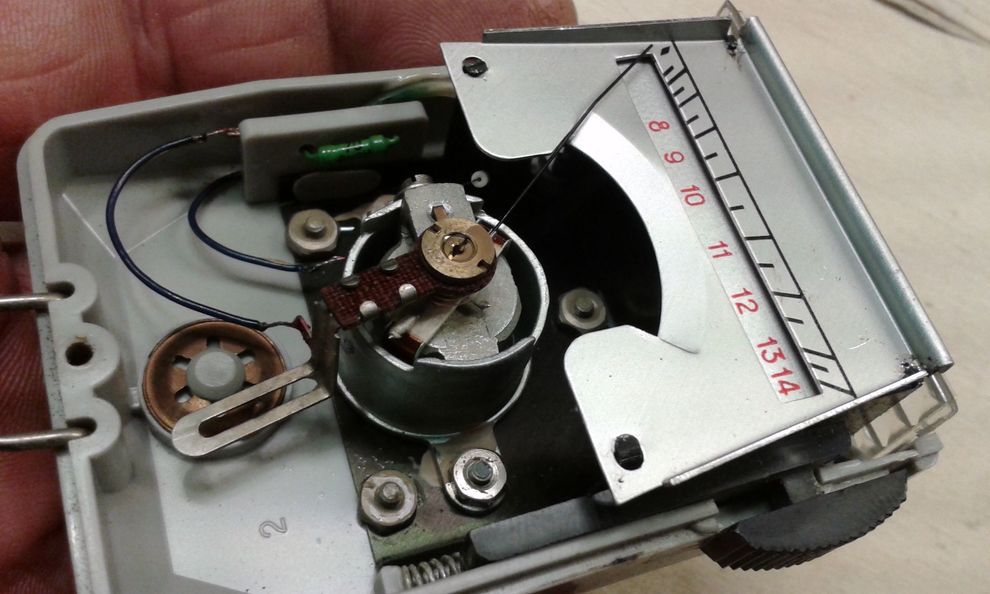

Tán ez a szelén fényelemes volt a leg hatékonyabb fajta expométer, még elem sem kellett bele.
Pedig fénymérő és számológép is egyben.
(Erről felidéződött az a rég feledett szó, hogy ,,fotovoltaikus". Mintha a csontbrigáddal ülnék a tűz körül.)

[svejk]

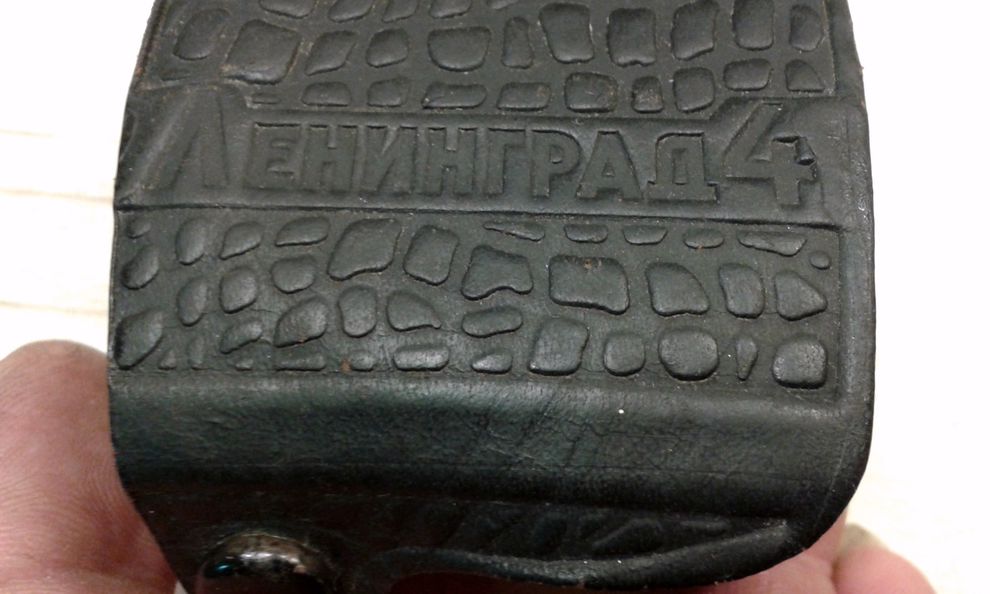

Vajon mi lehet a piktogram alakjának az eredete?
pl. lehetne egy Piros X vagy egyéb más alakzat.

[Sanyi Bá]

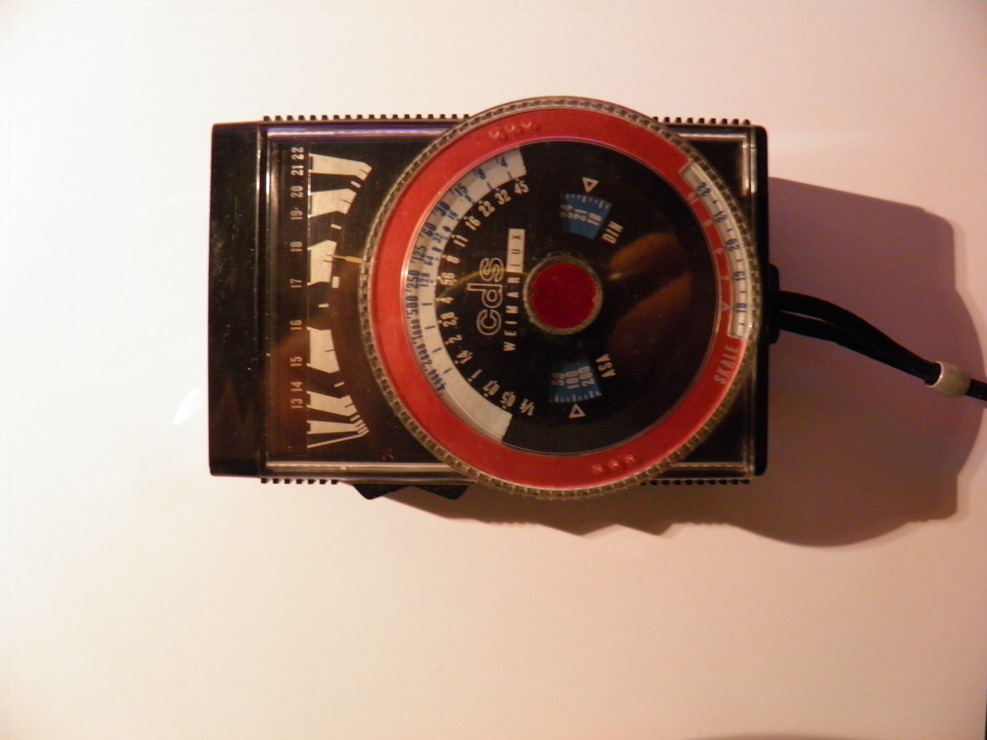

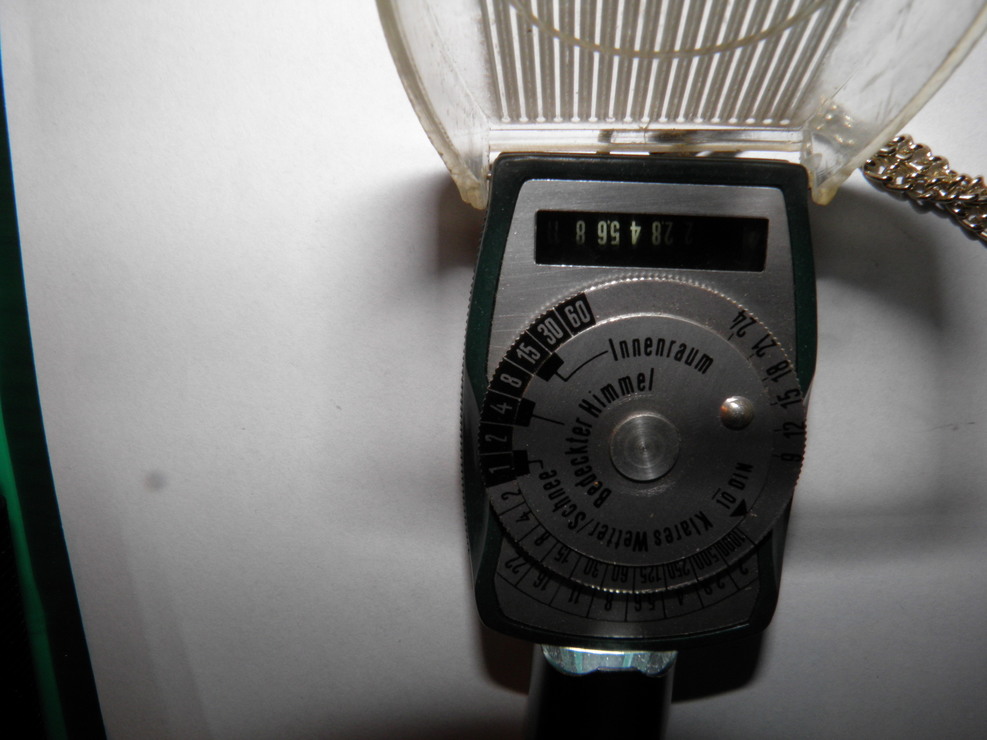

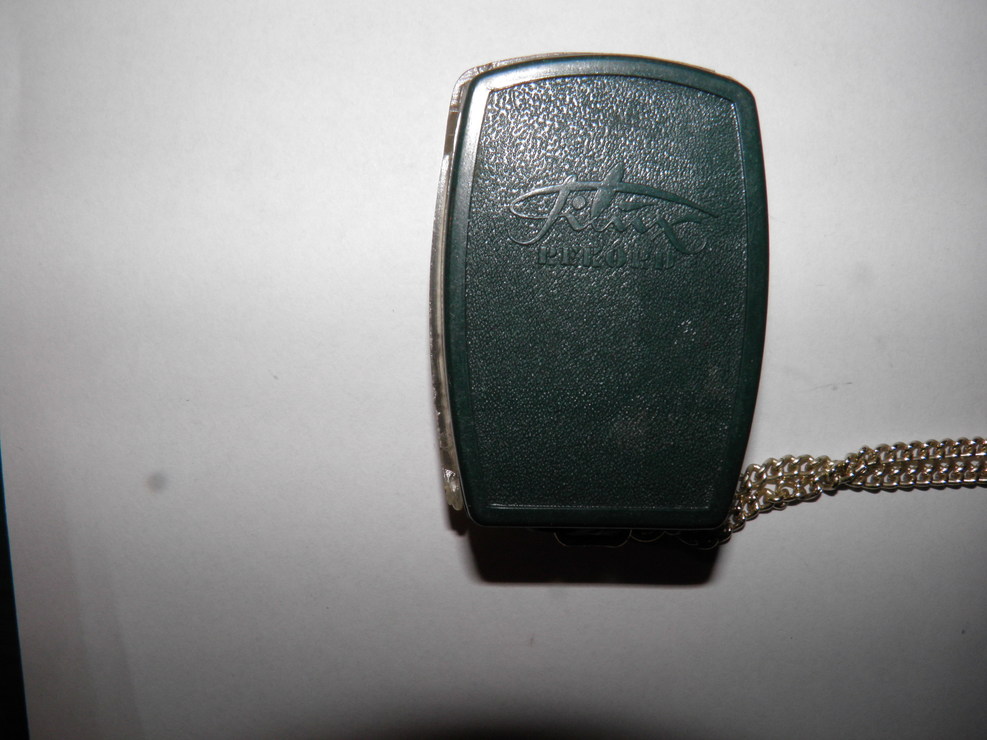

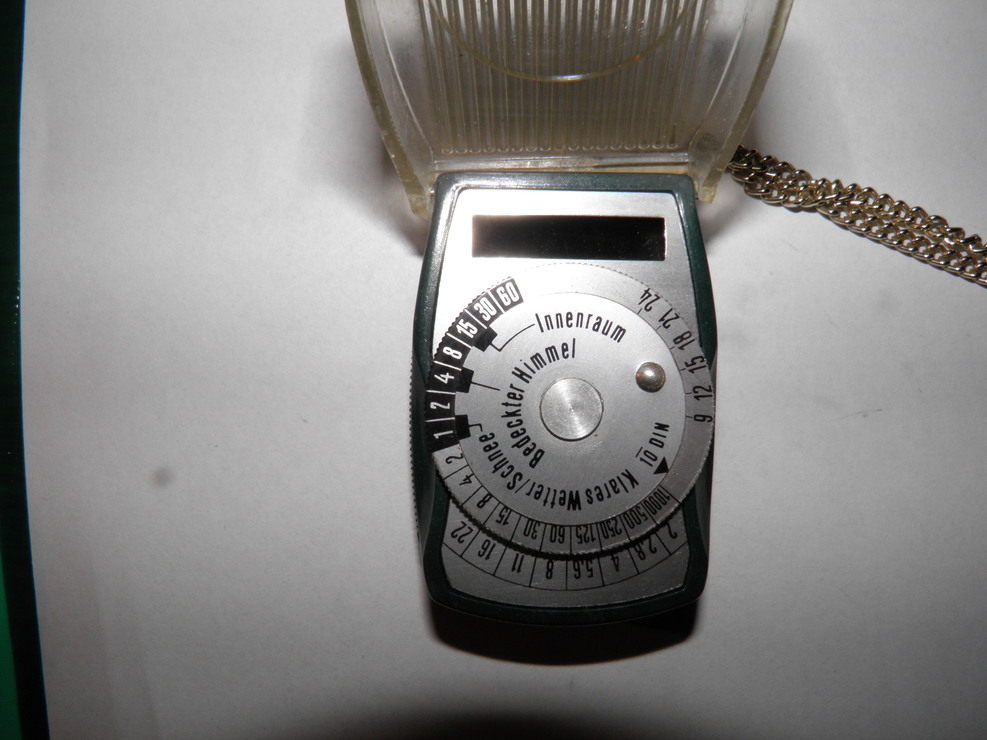

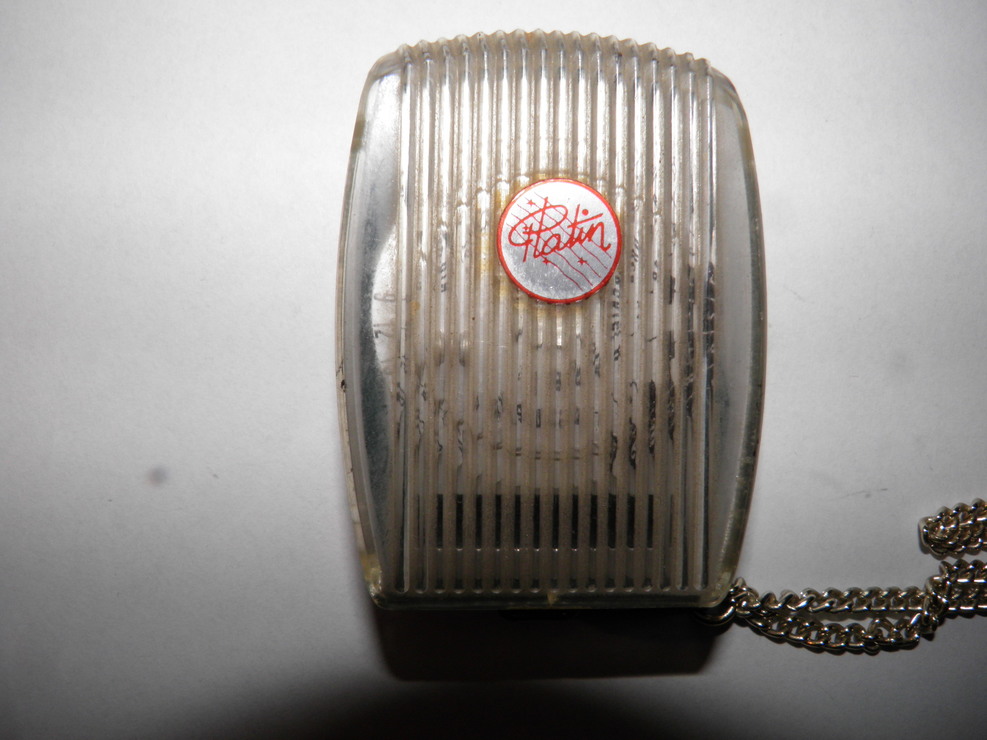

Én most nem boncolom őket örültem hogy megtaláltam, az első négy kép egyszerű fénymérő, az ötödik kép egy ismertebb NDK márka.



[PSoft]

Egyszer valamikor régen, kaptam egy...fülest valakitől!:)
Akkor jól eltettem, most meg...előkerült.[#nevetes1]

Boncolni nem igazán lehet, max. azt a részét, hogy...

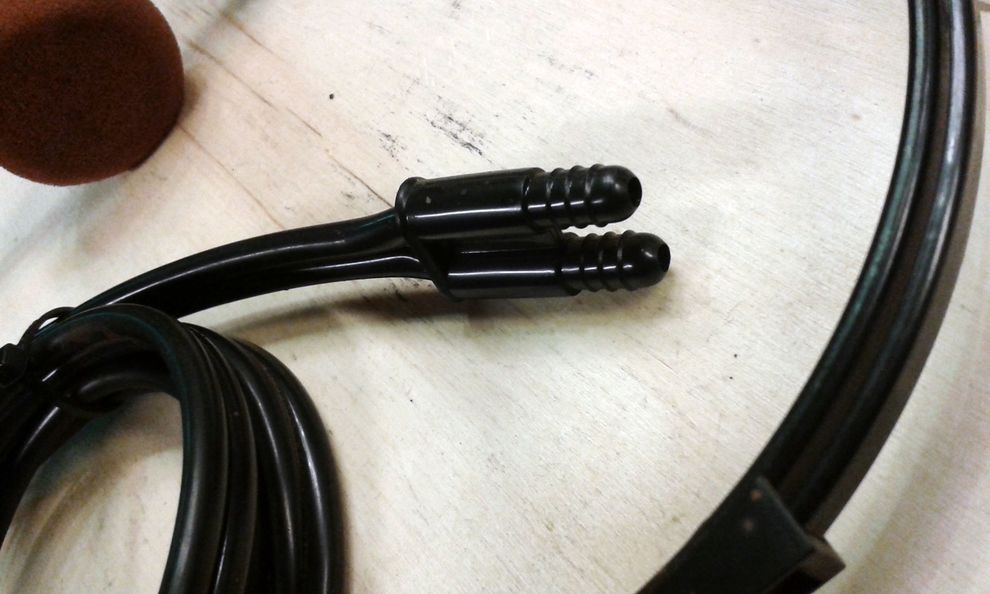

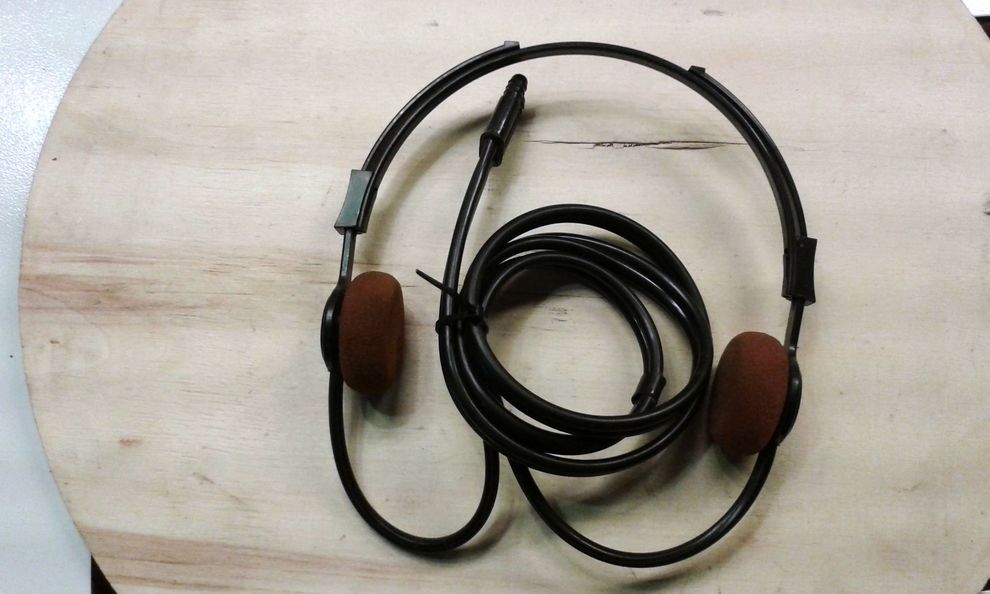

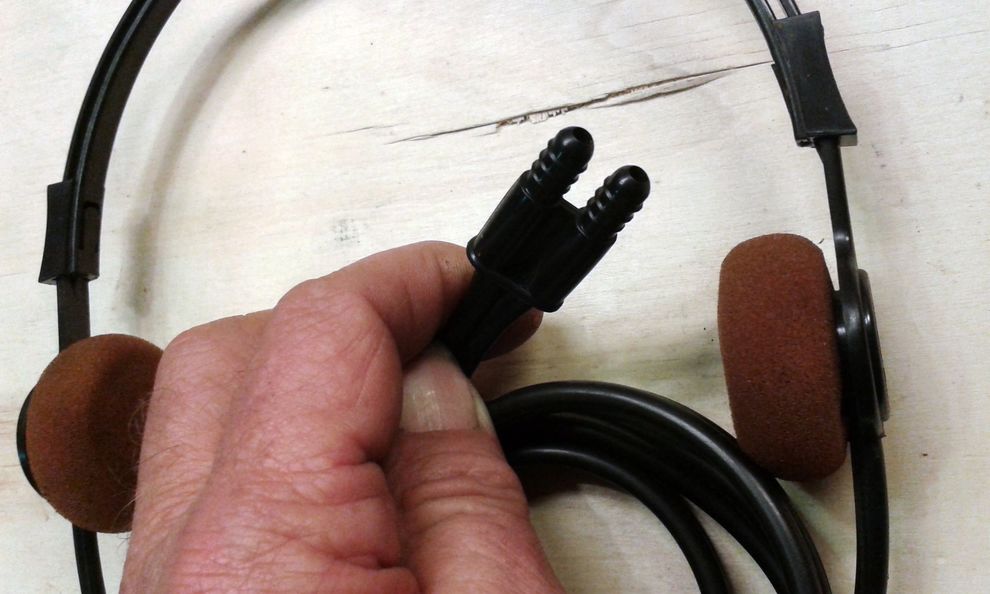

Mi a francra is használhatták, milyen feladat(?) elvégzésére gyárthatták ezt az iker pneucsöves, ikercsatlakozós, stereo:) fejhallgatót?
