Bipoláris motor vezérlés

[Egyújabbgépépítő]

Régebben a 3D nyomtatás témában már belinkelte ezt a vezérlőt.
Rendeltem 2 darabot és beépítettem a nyomtatómba.
Az eltelt fél év tapasztalata alapján meg vagyok vele elégedve, nincs lépésvesztés, nem téveszt, nincs hangja stb.
A léptetőre kell felcsavarozni, egy mágnest kell ragasztani a motor tengelyére.
Visszacsatolt léptető vezérlőként működik.
Egyetlen dolog nem tetszett, nagyon melegedett, valamint az A4954 max. 2A-t tud.
Rá kellet szerelnem egy ventilátort mert féltem nem bírja a több órás nyomtatásokat.

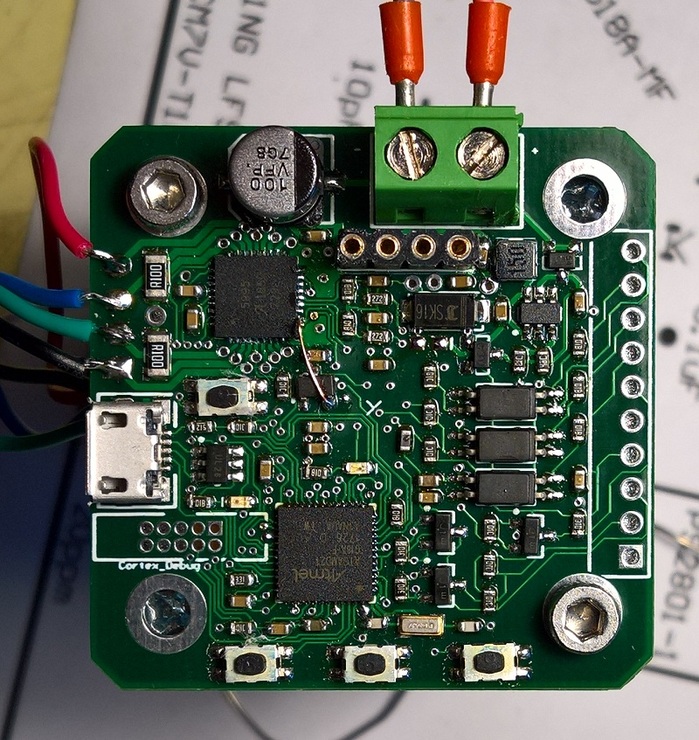

A fejlesztője árul NEMA23 léptetőre való meghajtót is, ami A5995 csippel működik max 3.2A terhelhetőséggel.
Átterveztem ez utóbbit NEMA17 motorra, mivel az A5995 végfok kisebb csatorna-ellenállással rendelkezik sokkal kevésbé melegszik és kitűnően együttműködik a 2A-es NEMA17-es motorokkal.
Ráadásul egy adapter segítségével a NEMA23-as léptetőkre is felszerelhető.
Ha valakit érdekel szívesen megosztom az elkészítéshez szükséges infókat.



[Kristály Árpád]

Halihó István!

Készítést nem vállalsz???
[#wave]

Üdv.: Árpi

[svejk]

Hirtelen azon akadtam fel, hogy honnan vehettél radiálisan polarizált mágneskorongocskát.

De ez sem probléma...

[svejk]

Micsoda faca kis IC!
10 éve mit összegörcsöltem nyomtatókból kitermelt olvasófejekkel, nyomdai filmes encodertárcsákkal.

Persze akkor is létezett már ez a technika csak nem volt kereskedelmi forgalomban ilyen cél IC.

[ebalint]

A link nem ok.

[Egyújabbgépépítő]

A kínaiak mágnessel együtt küldik az AS5047-et.

[Egyújabbgépépítő]

Ezen még nem gondolkodtam.

[xsugix]

Nem volt, de én pl. vagy 7 éve rendeltem tőlük ingyenes mintában pár darabot hasonló IC-ből. Tőled vettem egy debreceni talin E240-es motorokat enkóder nélkül, azokhoz kerestem a megoldást. A gond nekem is a radiálisan polarizált mágnes volt, így elvetettem az ötletet. Még á lö natúr, úgy vannak az IC-k, ahogy küldték... [#nyes]

[svejk]

Egyet-kettőt átvennék Tőled szombaton.

A radiális mágnes látod már nem gond, kapható fillérekért.

[xsugix]

Megkeresem. Nem ígérem, hogy megyek szombaton, van tennivalóm bőven (bár szeretnék, nem voltam tavaly se). Aztán megkérdezem Motion-t is, ha tutira megy, akkor odaadom neki. [#wink]

[z2a2u8wf]

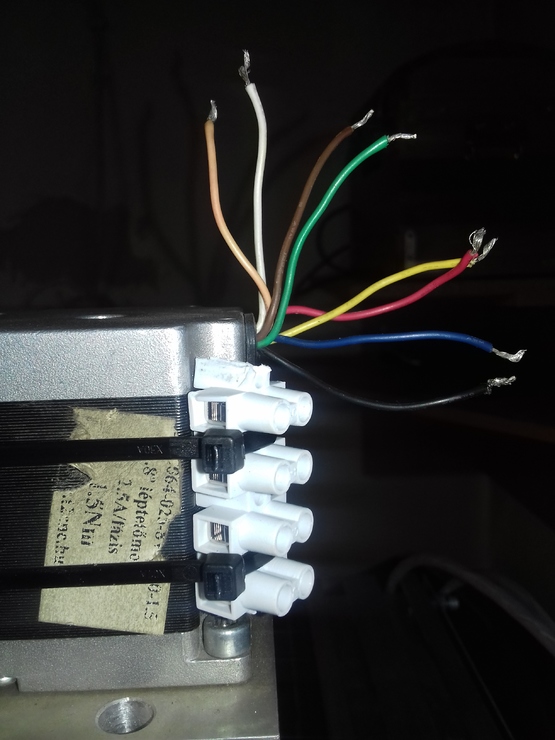

Valaki tudja hogy kell ennek a motornak a vezetekeleset atkotni 4vezetekesre?

[z2a2u8wf]

[z2a2u8wf]

Szóval ez lenne



[vadember]

Ne nekem köszönd a leírást én csak továbbadom.

Egy ismeretlen típusú 8 kivezetéses léptető motor bekötése bipoláris párhuzamos üzemre.
A módszer azért lehet hasznos, mert nem igényel semmilyen műszerezettséget és
semmilyen egyéb információt pl. a netről.
Tehát a sivatag közepén, egy szál gatyában is megoldható a feladat...
Na, akkor... (így kipihenve, talán már nem fogom elírni..., ha még is a modi majd kijavítja )

Ugyebár van 8 "ismeretlen" kivezetésünk. Mondjuk legyen mind fehér.
Gondolom az senkinek nem okoz problémát, hogy az 1 tekercshez tartozó végeket megtalálja.
Ha igen, akkor összeérinti akár melyik kettőt és ha tengelyt nehezebb forgatni, akkor azok az összeillő végek.
Ezzel meg van az első lépés.
Van 4 tekercsünk...
Sorszámozzuk meg a 4 tekercs kivezetéseit: (a sivatag közepén csak fejben...)
1-es tekercs, 1-2
2-es tekercs, 3-4
3-as tekercs, 5-6
4-es tekercs, 7-8
Keressük meg, hogy az 1-es tekercshez (1-2) melyik tekercset kell párhuzamosítani.
Ennek menete: (mindig a kézi tengely forgatásán lesz a hangsúly !!!)
Pl. első párosítás
1-2
3-4
majd
1-2
4-3
Tehát fordítva is oda próbáljuk.
Ha mindkét esetben lefogja a tengelyt, akkor a 3-4-et félre tesszük, az 1-2-nek nem ő a párja.
Ugyan ezt elkövetjük (továbbra is az 1-2 párját keressük) a 5-6-al és a 7-8-al is. (a fordítást se felejtsük el !!)
Ha valamelyik esetben azt tapasztaljuk, hogy a tengelyt "nem fogja le", akkor az a "párja" az 1-2-nek.
Ezt az állapotot mindjárt úgy is hagyhatjuk... Ezzel meg van az első tekercs párhuzamosítása.
Ha megtaláltuk az 1-2 párját, akkor a maradék két tekercset is úgy párhuzamosítsuk,
hogy a tengelyt szabadon tudjuk forgatni.
Akik nagyon az elején vannak, azoknak...
A vezérlőbe való bekötés:
Az egyik tekercs, A+ - A- , a másik tekercs, B+ - B- .
A plusz-mínusszal nem kell foglalkozni az csak a forgásirányt befolyásolja.

[z2a2u8wf]

Köszönöm az instrukciókat.

Leteszteltem a leírt módon.
Vezetékpárok 1-2, 3-4, 5-6, 7-8.
Összekötöttem
1-2
4-3

5-6
8-7


ebben az egy esetben szabadon forgatható volt a motor.
Ezek szerint az
1=A-
4=A+
5=B-
8=B+
