HTD8M 112 fog (285.22mm átm.) ki kell nyomtatni az a legolcsóbb.
HTD5M nyomtattunk ~600mm átmérőt cikkekből.[#eplus2]



[KoLa]

Nincs benne a szíj! de biztos jó?
A tárcsa átmérő / fogszám = 2.5466

[xsugix]

Én ezen oldal alapján rajzoltam már meg HTD sorozatokból jónéhányat, szintén nyomtatásra. Van egy excel tábla is ott, T, MXL, L, HTD, GT profilokkal feltöltve. Kinyomtatva, vagy kimarva a szíjtárcsákat nekem eddig hibátlan volt mind (miután a nyomtató normálisan be lett kalibrálva.. [#vigyor]).

[Robsy1]

T5 profilú fogazott szíjtárcsánál a "fejkör" átmérőjéhez ezt a képletet használd:
Df=z*5/pi-0.8, ahol z: fogszám
Így pl. 100 fogú T5-ös szíjtárcsánál a Df~=158.35mm

[TBS-TEAM]

Igen jó lett. [#eplus2]

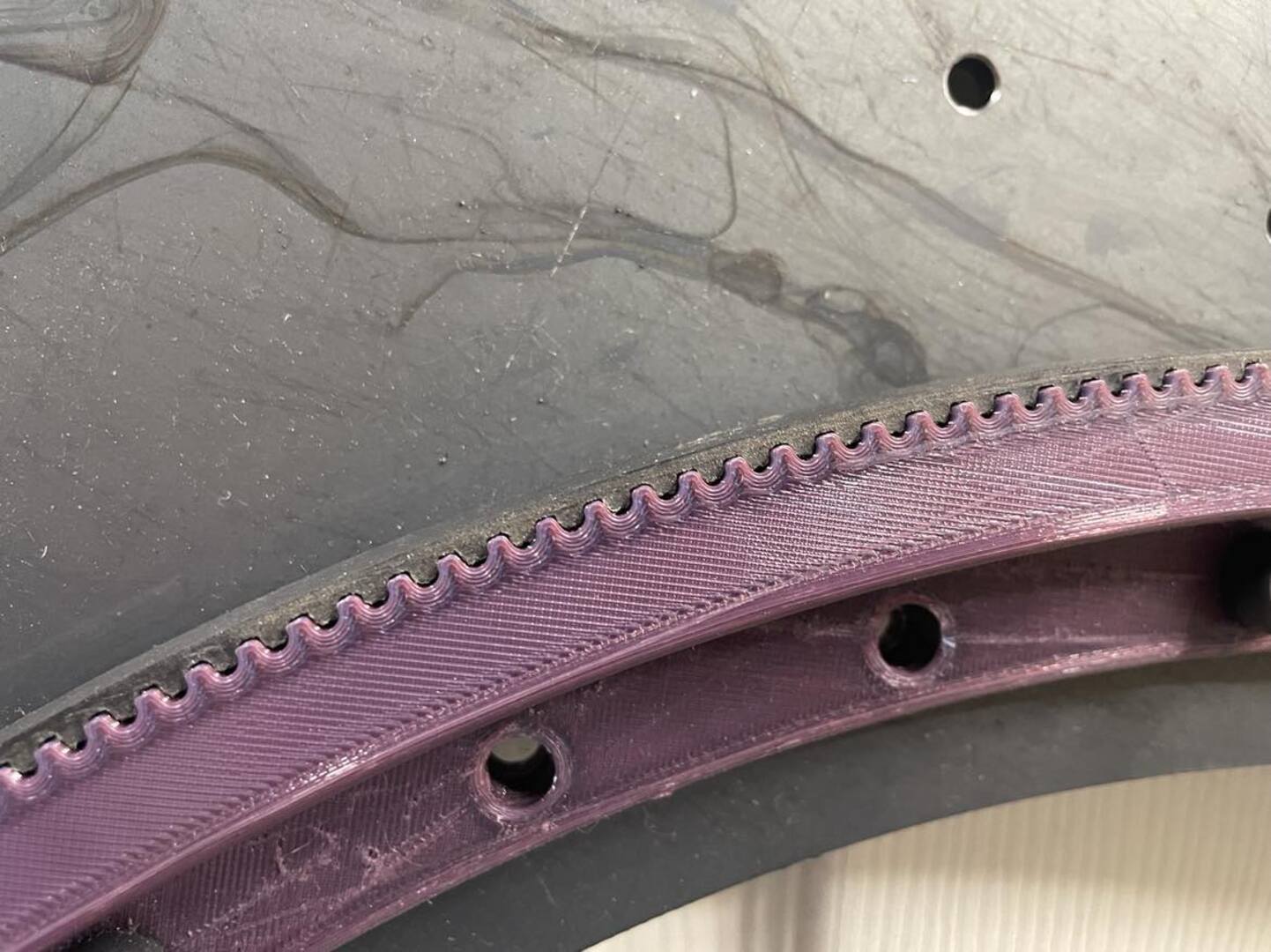

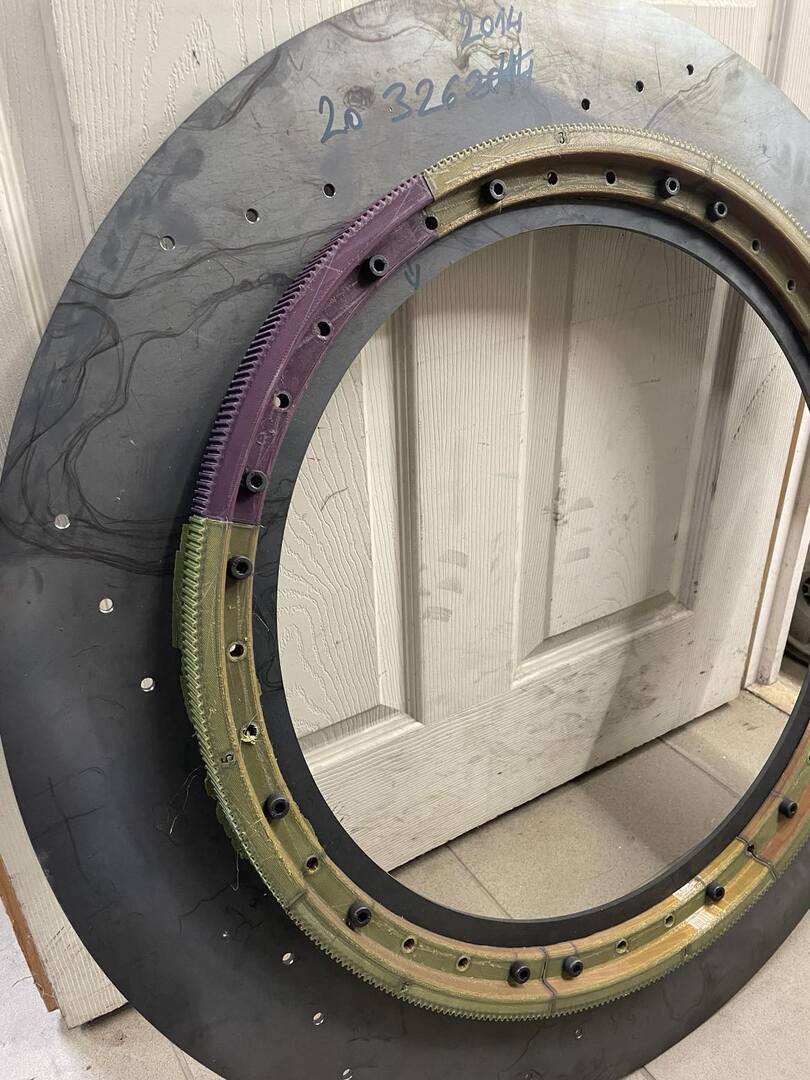

Találtam képeket, csak rá lett lökve a szíj mikor megjött.
Ha most tervezném nagy átmérőre akkor ~10 fogat
terveznék 90ˇ-ként bőven elég lenne, meg gyorsabb lenne a nyomtatás is.[#eplus2]



[Robsy1]

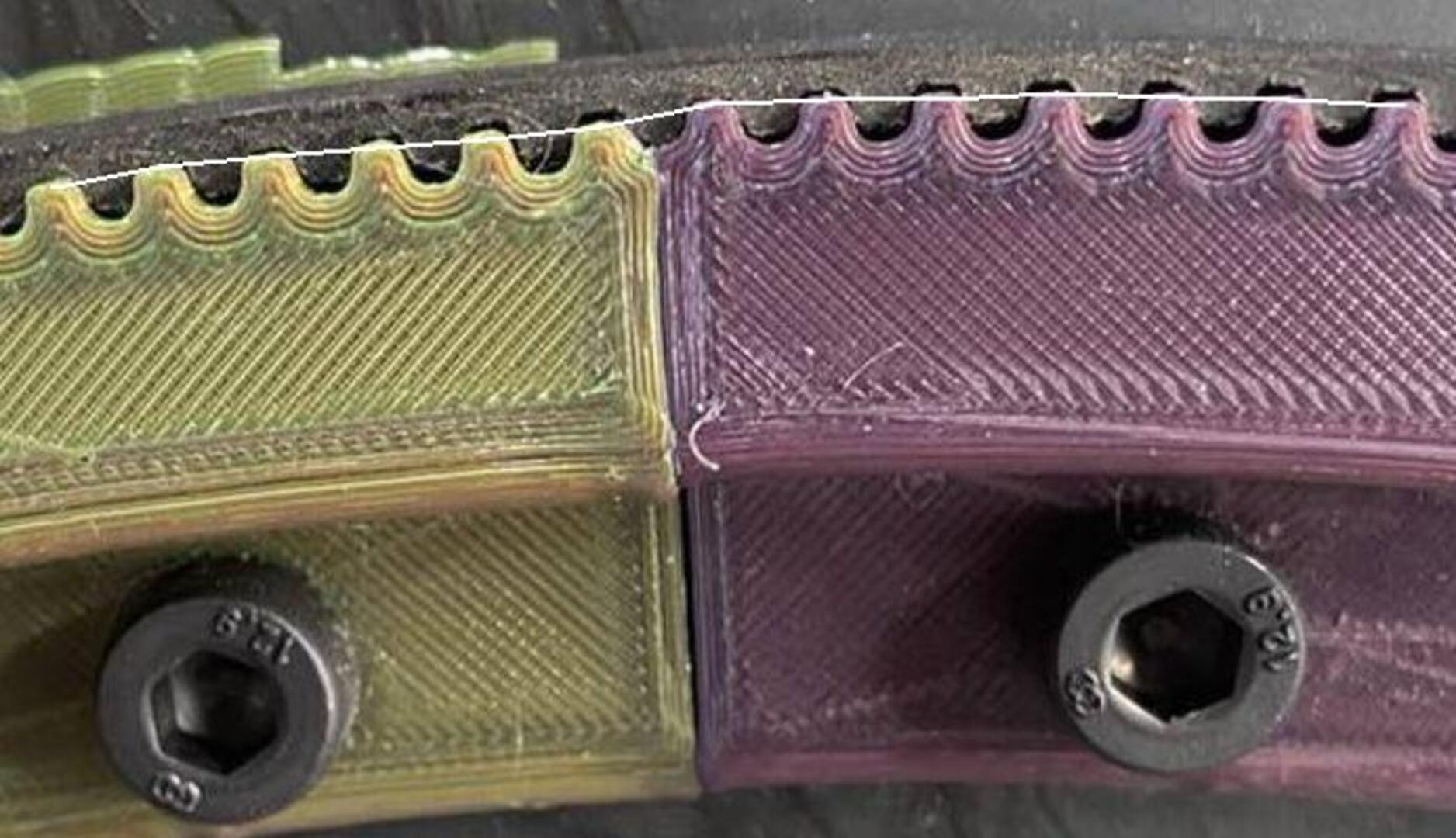

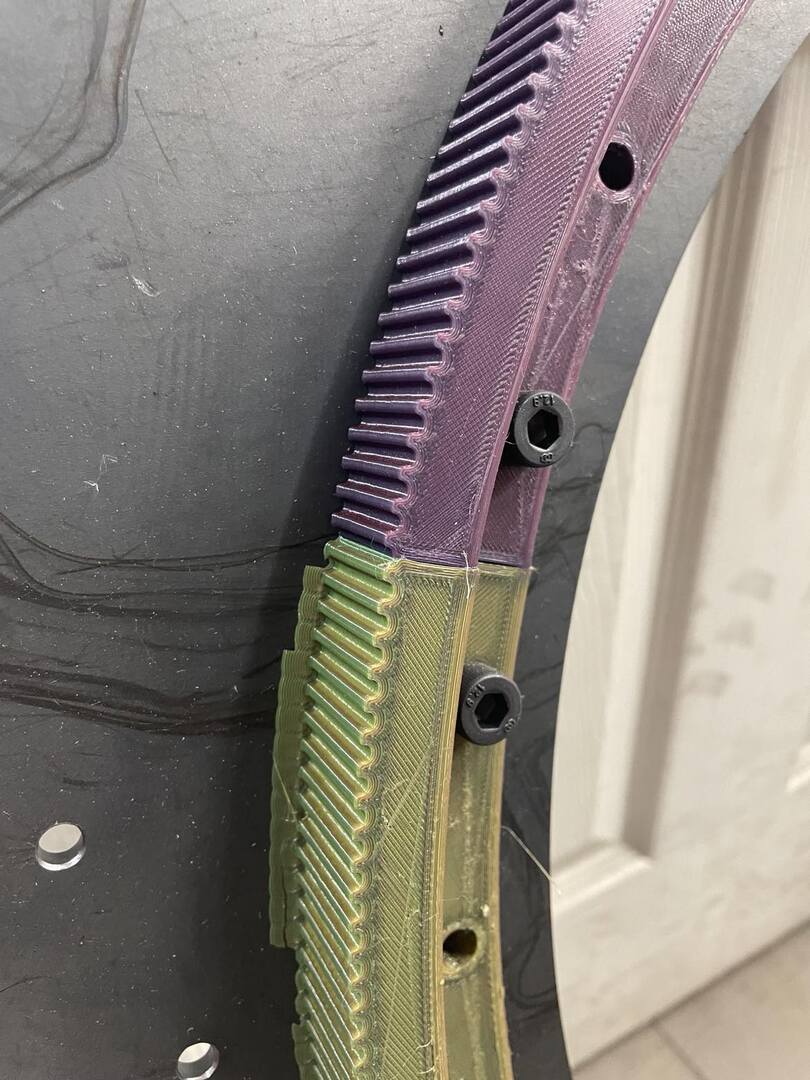

Jobb képet is találhattál volna, ahol nem ilyen szembetűnő a pontatlan szerelés. A lilás szegmens ugyanis magasabbra sikeredett, ott "felugrik" majd a szíj.



[xsugix]

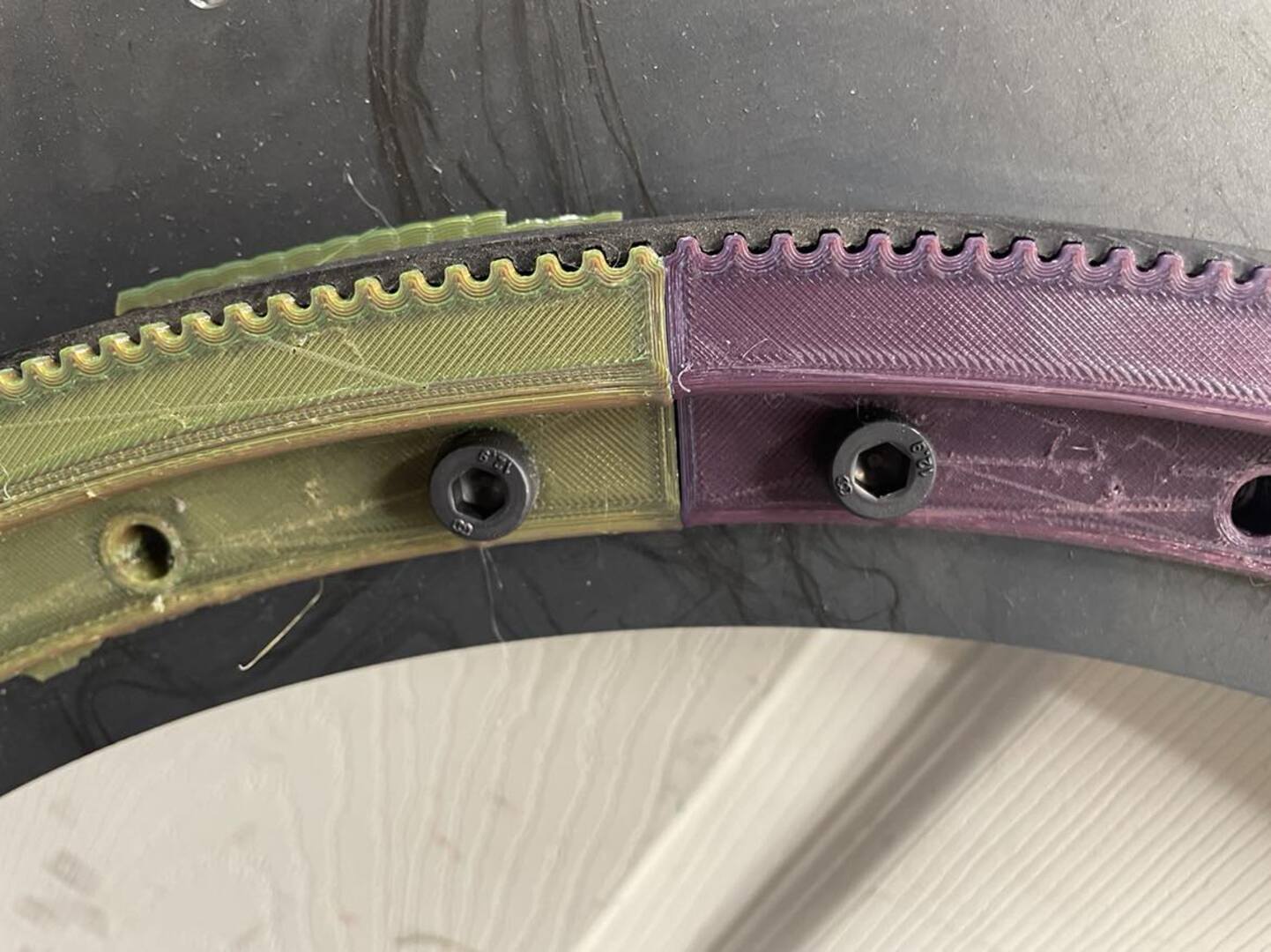

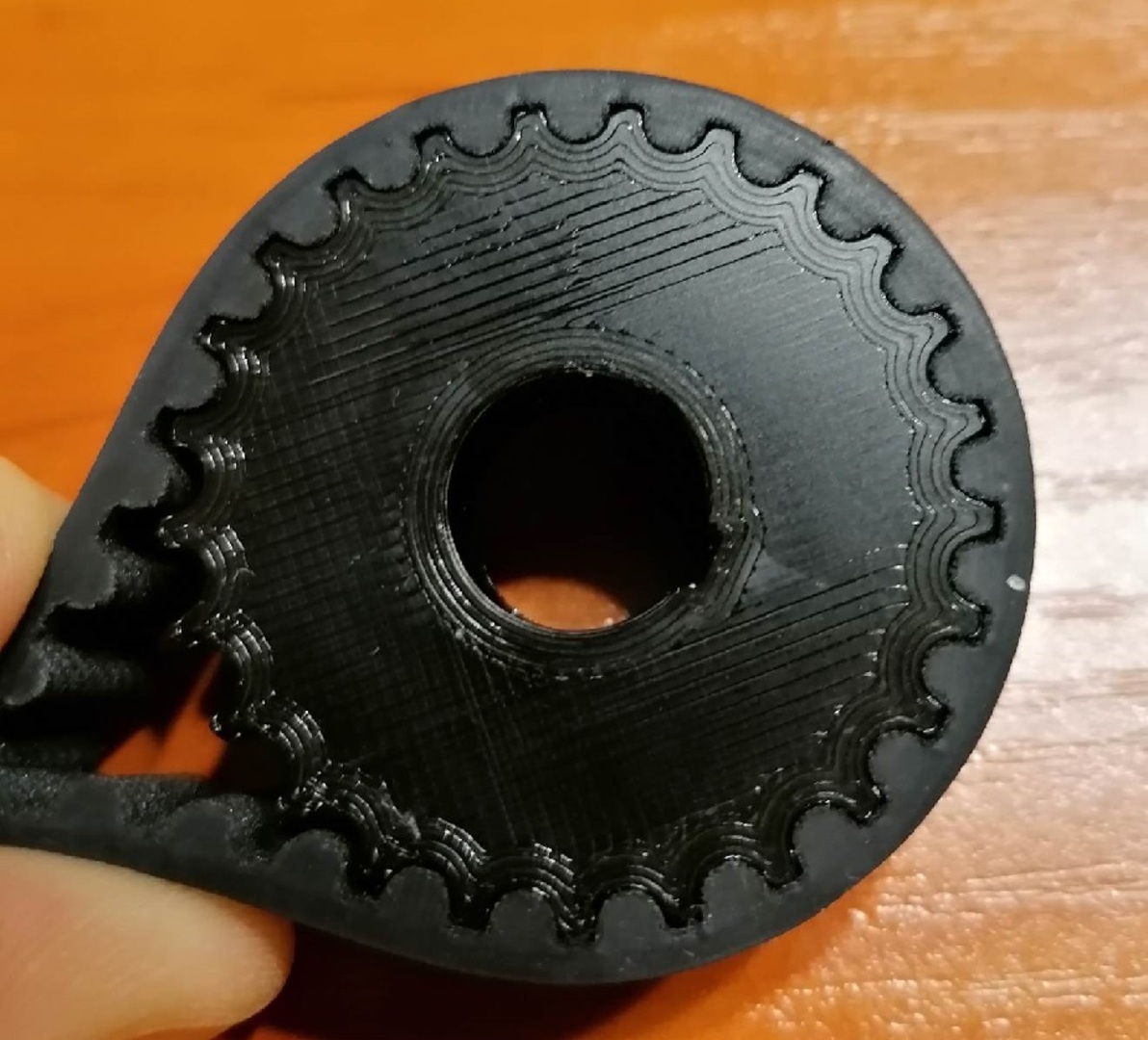

Most találtam képet..



[ANTAL GÁBOR]

A zárójel hiányát kifogásolod vagy a 0.8 értékét vonod kétségbe?

[Robsy1]

Nem értem egyik megjegyzésedet se.

Ha nincs zárójel, akkor az alap matematika műveleti sorrend az érvényes, azaz a szorzás,osztás elvégzése után következik a +,- művelet, így nincs ezzel a képlettel semmi baj.

[ANTAL GÁBOR]

Ha kézzel írom le a képletet akkor egyértelmű . Számítógéppel  én jobban szeretem az alábbi formát.
 Dfej=( z*t/pi )- 0.8

 Lehet hogy felesleges a zárójel de a többségnek jó iránymutatás

[Robsy1]

Pont fordítva gondolom, a PC ismeri a műveleti sorrendet, oda de pláne teljesen felesleges ebben az esetben a zárójel.

[ANTAL GÁBOR]

Ezt nem számolja a Pc ezt hobbysták olvassák

[TBS-TEAM]

A legolcsóbb lánc meghajtás.
Pl: 06B lánckerék 100 fog (De:307,7mm)
powerbelt: CS05100 9421.-Ft+Áfa. van is raktáron.
Ennyiért még megrajzolni se nagyon lehet.[#eplus2]

[KoLa]

Van az a kis bemetszés a fogárokban ez idegesített idáig.
Mert ott kell lennie az osztókörnek a fenekén mert ott hajlik a szíj ott futhatnak az acél vagy kevlar sodronyok is, akkor mi is az a 0.8? erről senki nem írt!

[Robsy1]

Az 51359-ben kaptál tőlem egy képletet, ott szerepelt először a 0.8mm. A magyarázat pedig nagyjából az, amit írtál, ott futnak a T5 szíjprofil geometria szabványban az acél sodronyszálak, így alakul ki az "osztókör".
