A témához semmi köze , de picit visszaolvastam a hozzászólásokat a linked környékén ..
És ,már akkor is írtam hogy kezd merülni az elemen ..

[RogerCo]

Köszönöm Béla !
2019-ben még ebben a köszörűben is benne lehetett az eredeti kapcsolója. A korához képest jó állapotban van, nincs leharcolva a hiányosságokat leszámítva.
Amit még nem tudok, hogy ez mitől működött.
Mert a segéd tekercs kondira nem "reagál"
De ha párhuzamosan kötöm a főtekerccsel szépen elindul, de morog. Ha forgás közben leválasztom a segéd tekercset, megszűnik a morgás, és szépen forog tovább.
Te, vagy más nem emlékszik hogy nézett ki ennek a bekotése '75-ben ?

Köszi:
Roger

[jani300]

Betekercselt ellenállásos ,relés segédfázisnak tűnik az alapján amit írsz .
Tegyél rá indítógombot .
Szinte biztosan van ilyenem , de nagyon elpakolva ,azt legalább tudom melyik helységben ...

[RogerCo]

Köszönöm az infót János!
Megvárom, míg előkerül [#nyes] Nem sürgős [#kacsint]
Roger

[PSoft]

Úgy volt, ahogy Jani is írta.
A főfázis tekercsével sorba kötött indító áramrelé kapcsolta be a segédfázis tekercsét a felfutás idejére.

A főfázis indítási árama -ami magasabb a névlegesnél- húzza meg a relét, a relé érintkezője pedig kapcsolja a segédfázis tekercsét.
Majd a motor felfutásakor csökken az áram, elenged az áramrelé és leválasztja a segéd vagy inkább indítófázis tekercsét.

[RogerCo]

Köszönöm.
Ilyet lehet manapság kapni szerined? vagy barkácsolni kell ilyen indítórelét ?

Roger

[RogerCo]

A régi hűtőszekrények indító reléje is vmi hasonló elven műköött, nem ?
Roger

[PSoft]

Ami oda talán illene és áramrelé se kellene...
A régi háztartási -a hengeres lemezházas- terménydarálókban volt forgócsapos, "túlfordítós" kivitelű kapcsoló.
Bekapcsolod, rugó ellenében túlfordítod a bekapcsolt álláson. A túlfordítással kapcsolja a segédfázist, ott tartod, majd amikor a motor felpörgött elengeded.
A rugó visszahúzza a kapcsolókart és kikapcsolja a segédfázis tekercsét.

Jani is erre gondolt, csak Ő egy egyszerű +nyomógomb beépítésével.

A motor névleges áramához méretezett indítórelét is lehet kapni.
De...barkácsolni is lehet(ne), pld. egy hűtőgép kompresszor indítóreléjéből.

[PSoft]

No...lassú voltam.

[RogerCo]

Olyat se lesz egyszrű találni.
Újat találtam, de kb 2x annyiba kerül, mint a köszörűm [#conf]

[PSoft]

Még ne add fel...
Ma nem volt időm, de holnap utána nézek.
Mintha lenne egy eredeti forgócsapos, valami régi kapcsolótáblába beépítve.
Ahhoz viszont kellene az áramrelé, mert az csak ki-be kapcsoló.

[RogerCo]

Köszönöm.
Rajta vagyok azon is.
Van egy idős motor tekercelő, és a pincéje tele van "kacatokkal" azt mondta lehet van ilyen indítóreléje valahol
A jövőhéten majd meglátogtaom.

Roger

[Vetesi75]

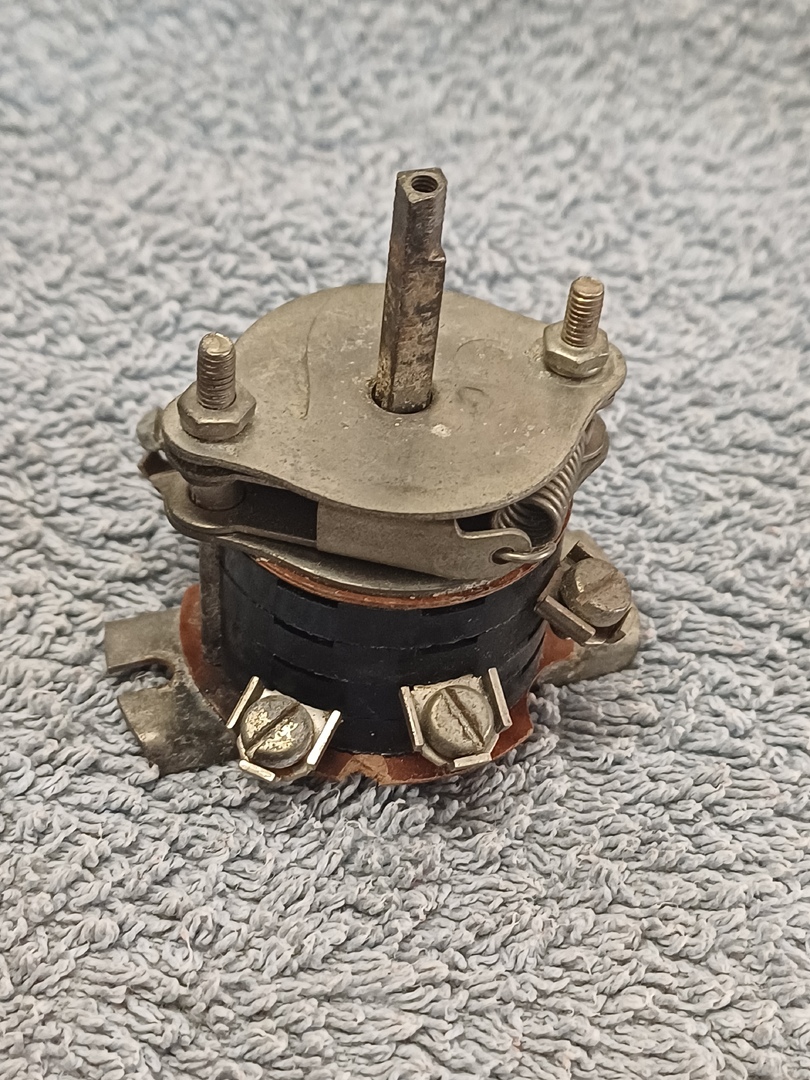

Egy ilyennel kapcsolóval tudnék segíteni. Sajnos se bakelit gombom, se miha relém. 40mm az M4-es csavarok távolsága.



[PSoft]

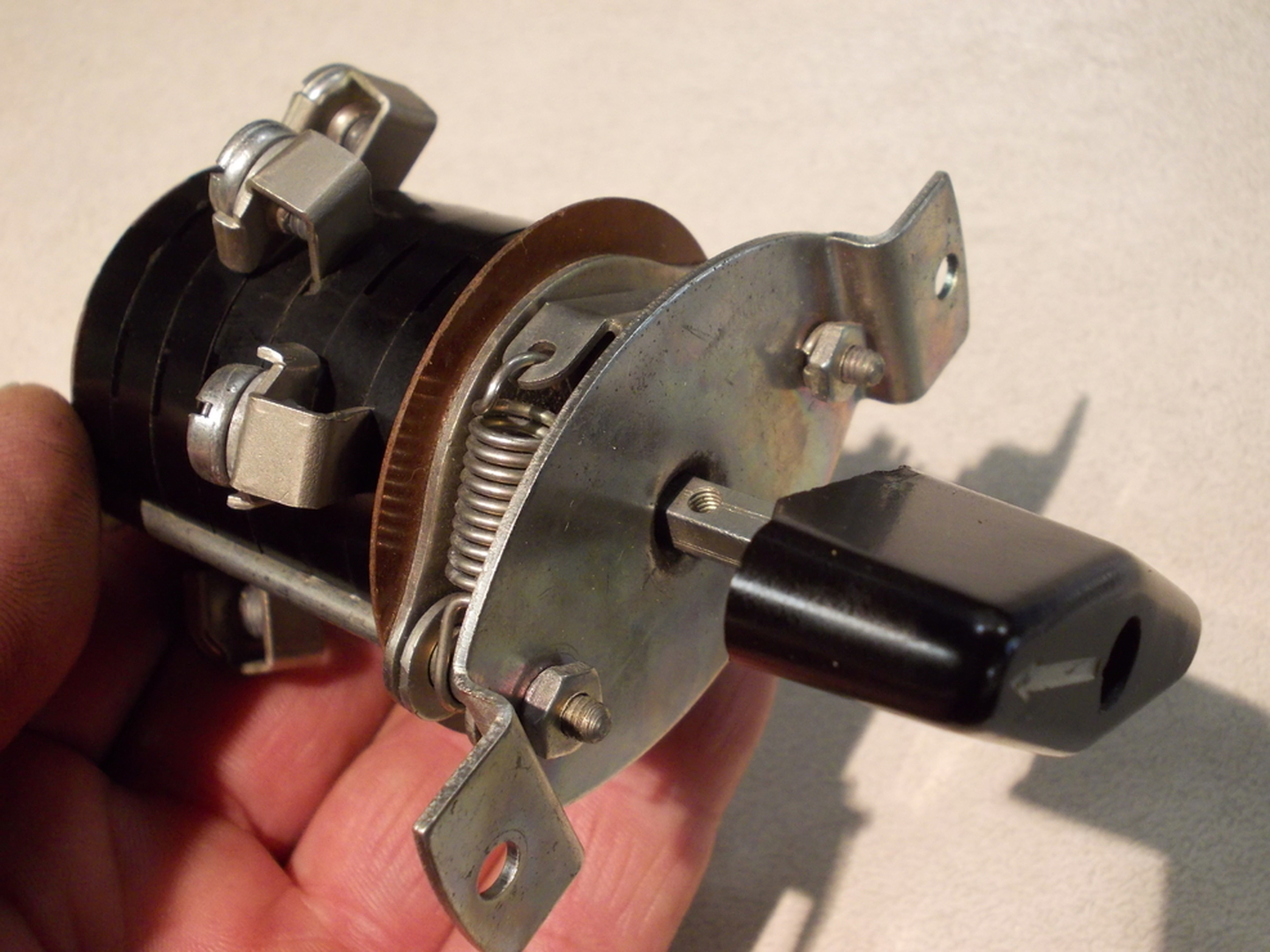

Ez ugyanaz a kapcsoló, csak hátsó felfogatással.
Robi 8180-as postjában a harmadik képen látszik a talp belsejében kiálló két M3-as csavar, azokra volt a kapcsoló felfogatva.
Barkácsolás nélkül, a mellső felfogatásút lehetne betenni, ahol a felfogató csavarok kívül esnek a 40mm-re levő összefogó csavarokon.
Egy pont olyat, mint amit hat éve mutogattam itt a boncolósban.
Jó eséllyel az is olyan amit lentebb említettem, mert egy régi lemez szekrény elején van...ha meg van még. [#nemtudom]



[RogerCo]

Köszönöm, vész tervnek jó lehet. Ne tedd el messzire.
Épp kimentem megmérni, és ahogy Béla is írja kb 60mm a felfogató csavarok távolsága. (Kb, mert nem fér be a tolómérő)
