Rajzok, G-kódok

[RJancsi]

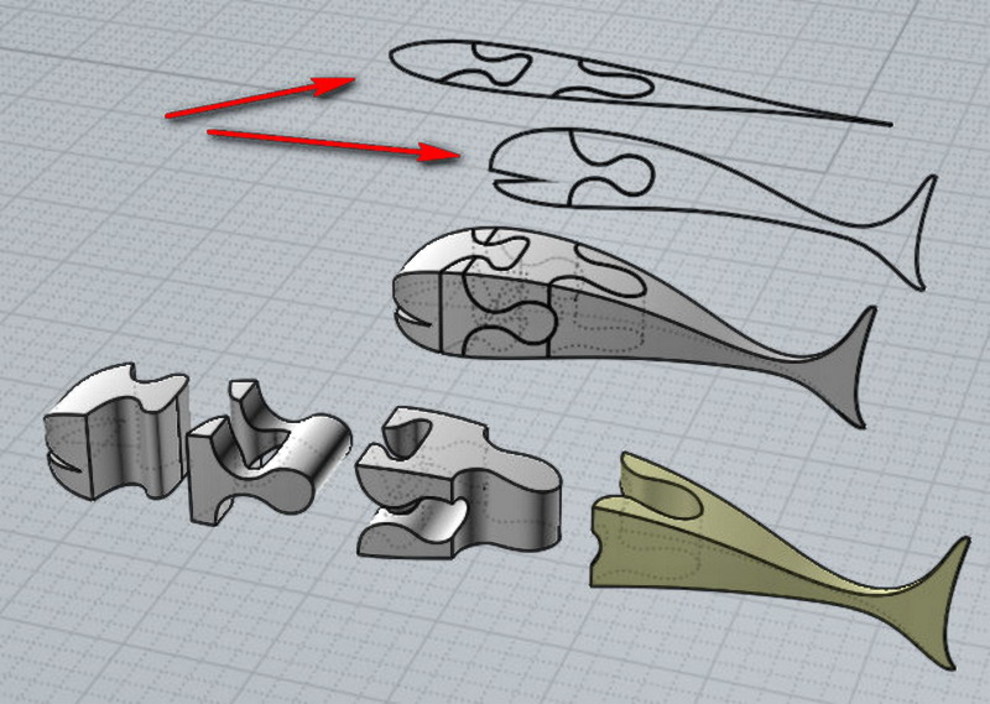

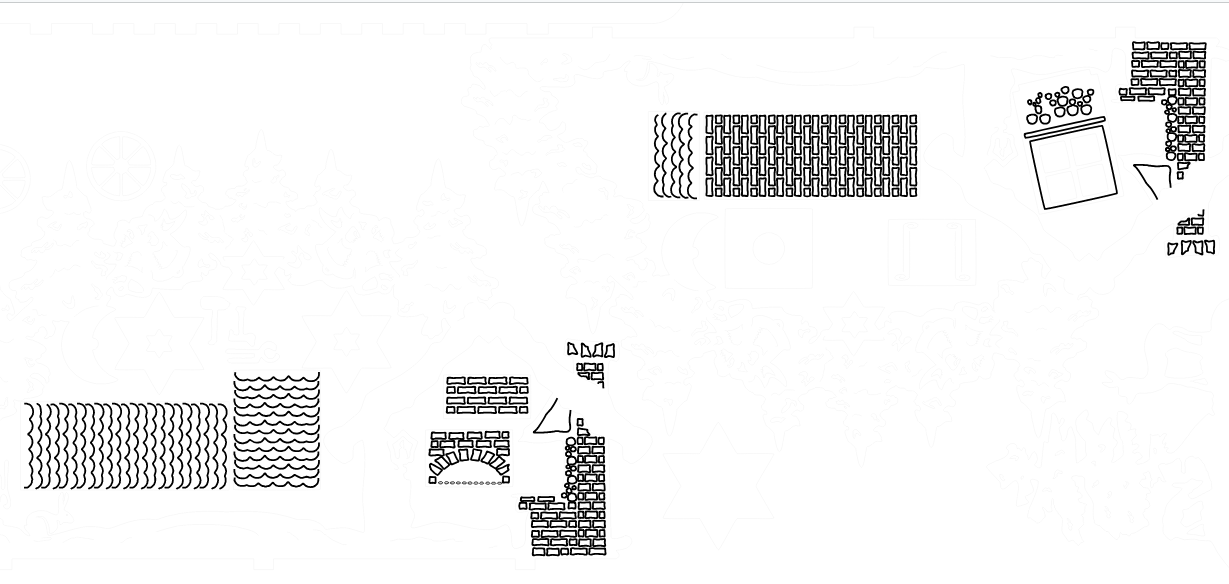

Biztos nekem nehéz a felfogásom, de hogy érted a két vonalat? Egy skiccet legalább egy kis részletről pls!

[thayscj6c]

mi a szöveg?

[dtb]

Csak ötletként, ha inkscape programmal csinálod a vektorizálást, annak van olyan pluginja, ami megkeresi a középvonalat. Bár úgy rémlik, a corel-ba is van valami hasonló. (Ha jól értem, mit szeretnél)

[thayscj6c]

[url=https://www.the-qrcode-generator.com/
beírod a szöveget és eps formátumban kimented

[kbsnemh57]

Sziasztok!
Keresek karácsonyi témás több rétegű megvilágított díszt.

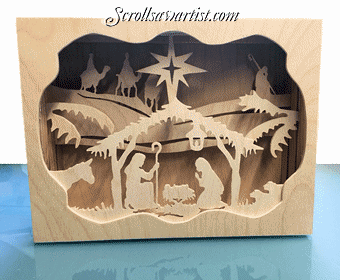

Édesanyámnak gondoltam karácsonra.Hasonlóra gondoltam mint a képepen látható.



[PSoft]

Konkrétan ennek a témának, meg kell lennie @cnchurossz gyűjteményében.
Csak...meg kellene találni a rengetegben.

[kbsnemh57]

Igen... találtam. De a mellékelt képeken látszik a hiba. Vagy lehet én csinálok valamit rosszul?



[Bocs]

Tisztelt Fórumozók!

Egy kis segítségre lenne szükségem.[#nemtudom]

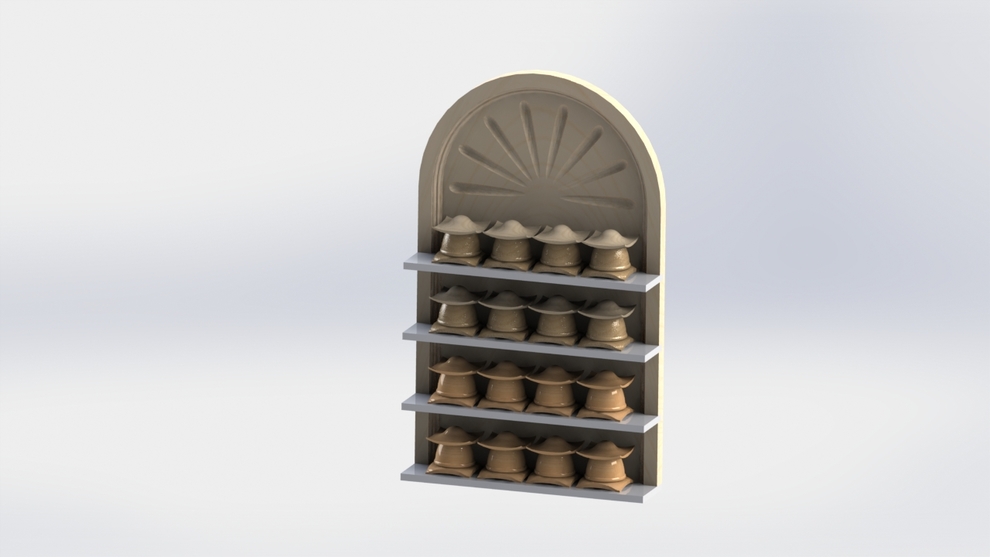

Uccnc meghajtású gépem van, (nem teljesen kész), és párom (már elmúlt) szülinapjára készítettem egy fűszertartó készletet, cnc esztergán fából. Először egy budai villára gondoltam, de még egy kicsit lapátolnom kell hozzá. Most egy polcot készítek hozzá, aminek a hátlapja a mellékelt képen látszik.
Amin elakadtam, az a koordináta elforgatás. A küllő vagy sugár szerű bemarások pályája egy XZ síkon lévő ívet tartalmaz, azaz egy függőleges síkonlévő ív mentén hatolna a maró a fába, ami miatt szükség van a G18-ra. Azonban a G68 (a leírás szerint is) hibát jelez (az UCCNC szoftverben), ha az elforgatás alatt aktív vagy aktivizálódik a G18 vagy G19 sík. Gondolom azért, mert az elforgatás G17-en történik. Próbáltam alprogrammal is, de úgy sem megy.
Ha az ívet egyenesre cserélem, úgy minden jól megy, de én ívet szeretnék.
A txt egy leegyszerűsített változat, csak a logikája miatt, de  persze nem titkos a teljes kód, ha szükséges felteszem.

Az is érdekelne, hogy ez az UCCNC tulajdonsága, vagy egyik vezérlés sem csinálja meg ezen a módon? Jó lenne a logikáját érteni.

Előre is köszönöm a segítséget![#help]



[Bocs]

Ezt az előbb elbénáztam

Kód Kijelölés Kibont


%
G18
G0 X-100 Y0 Z1
G1 Z0
G3 X-90 Z-10 R10
G1 X0 Z0
G0 Z1
G68 R30 (forgatás az aktuális pozíció körül)
G0 X-100 Y0 Z1
G1 Z0
G3 X-90 Z-10 R10
G1 X0 Z0
G0 Z1
G68 R60
G0 X-100 Y0 Z1
G1 Z0
G3 X-90 Z-10 R10
G1 X0 Z0
G0 Z1
G69
M30
%


[Electrick]

Szia!
Esetleg, ha külön próbálnád...
Kezdő pozícióból ívesen kimarod G69 nélkül,
visszaállsz forgáspontra és kéziben elforgatod egyet G69-el.
Azt megint marsz egy íveset az előző progival...
?
Üdv.
Electrick

[Electrick]

Vagyis G68-al természetesen a 69 a kikapcs...

[Bocs]

Köszi az ötletet!
Kipróbáltam, sajnos ugyanaz az eredmény.
A G kódomban a G3 valójában G2, de nincs jelentősége.
Közben a Cimcoban rendben működik, tehát legalább nem butaságot írtam. Ezek szerint az UCCNC-nél ez a lehetőség nem működik. Jó lenne valami más megoldást találni a hasonló feladatokra.

[PITU]

BÉKÉS KARÁCSONYT KÍVANOK MINDEN FÓRUMLAKÓNAK !

érdeklődöm , hogy tudna -e valaki küldeni egy Újpest címert
stl , dxf , art , rlf, formátumban ?

vagy esetleg letöltési helyet ?
egy Újpesti ifjú focistának szeretnék marni névnapi ajándékot

üdv : PITU

[2am4nwzib]

ötletnek!



[z2a2u8wf]

Sziasztok
Keresem a turul madaras nagy Magyarország reliefet. Ha esetleg valakinek megvan és megosztana kérem privátban jelezze.
Úgy is jó ha valaki le tudná nekem marni. 2db kellene a magasság 50centi lenne. Ebben az esetben árajánlat kellene a 2db faragásra privátban.
