Rajzok, G-kódok

[bznc93pf5]

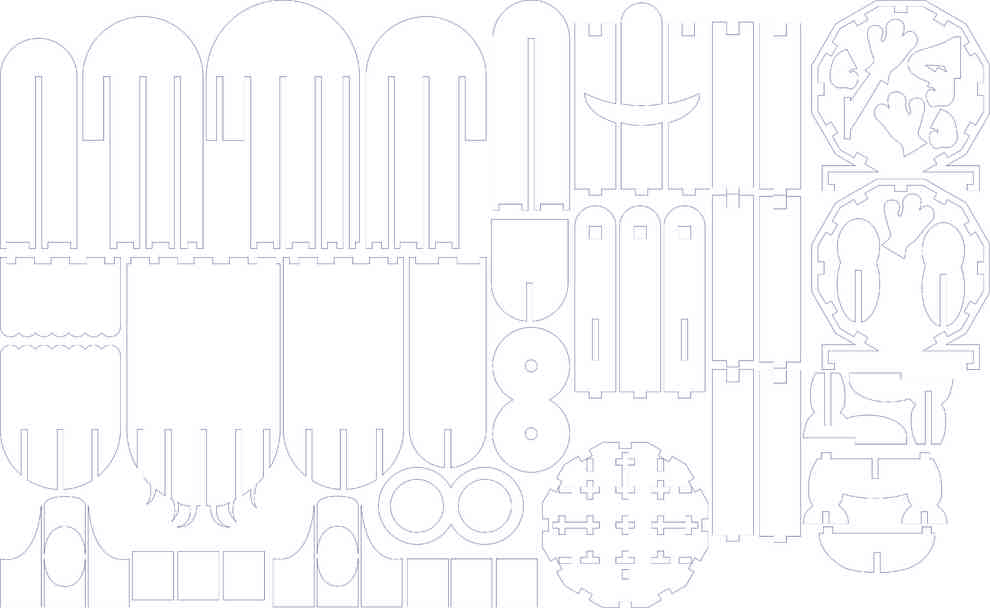

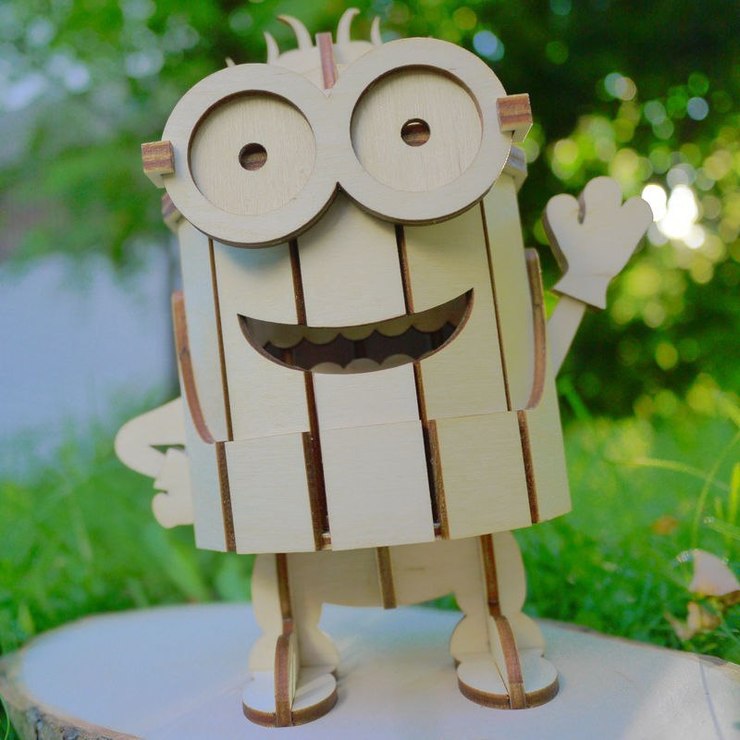

valami ilyesfélére gondoltál?



[robokacsa]

makecnc.com
8dolcsi

[vfcfsp3ns]

Igen pont arra a képre gondoltam.ezt hol tudom megszerezni?

[bznc93pf5]

elküldtem volna ha lenne egy kitöltött adatlap ahol van emailcím, de így [#nemtudom], az itteni tárhelyre meg nem tudom hogyan kell, egyszer régen kértem segítséget de még nem jött az sem, ide meg csak képet tudok



[vadember]

Gyerekkoromban az ilyen játékokat lombfűrésszel vágtuk ki magunknak és mi raktuk össze. Nem Apa tette elénk készre szerelve. Biztos ezért is volt érték a számunkra és nem felejtettük el  két nap alatt.

[phff55j06]

Segítséget kérek, mach3 alatt g kódu ciklust hogyan kell írni? Kis alkatrészeket készítenék egy menetben, sor-oszlop elrendezéssel.

[Pali79]

Kicsit konkrétabban kellene. Vannak varázslók, vannak CAM progik. A cél határozná meg az eszközt.

[Rabb Ferenc]

Merkel Géza kis segédprogramját javaslom.

[#t30p741#]

[PSoft]

Kód Kijelölés Kibont


(********************************************************************************************)
(***                     MUNKADARAB SOROZAT KÉSZÍTŐ PROGRAM                               ***)
(*** Készítette: Merkel Géza                                                              ***)
(***                                                                                      ***)
(*** Ezt a programot egy adott munkatérben elhelyezkedő munkadarab sorozat készítésére    ***)
(*** lehet használni                                                                      ***)
(*** A program első soraiban lévő paramétereken keresztül meg kell adni:                  ***)
(***    1. az X tengely irányában készítendő munkadarabok számát, paraméter #1            ***)
(***    2. az Y tengely irányában készítendő munkadarabok számát, paraméter #2            ***)
(***       az összes elkészített darab száma = #2 * #1 lesz                               ***)
(***    3. az X tengely irányában való továbblépést mm-ben, paraméter #11                 ***)
(***    4. az Y tengely irányában való továbblépést mm-ben, paraméter #22                 ***)
(***    5. az X tengely kezdőértékét  paraméter #3, nem kell, ha az =0!                   ***)
(***    6. az y tengely kezdőértékét  paraméter #4, nem kell, ha az =0!                   ***)
(***    7. a  Z tengely kezdőértékét  paraméter #5, nem kell, ha az =2!                   ***)
(***       a munkadarabok elkészítése után a gép visszaáll a kezdőpozicióba!!!!!          ***)
(***                                                                                      ***)
(*** PROGRAMSTRUKTÚRA:  PARAMÉTEREK BEOLVASÁSA                                            ***)
(***     KEZDŐPOZICIÓBA ÁLLÁS                                                             ***)
(***     A SORKEZELŐ SZUBRUTIN, O1000 MEGHÍVÁSA                                           ***)
(***          AZON BELÜL A SORFELDOLGOZÓ SZUBRUTIN, O2000   MEGHÍVÁSA                     ***)
(***             AZON BELÜL A MUNGADARAB SZUBRUTIN, O5000   MEGHÍVÁSA                     ***)
(***     VISSZAÁLLÁS  A KEZDŐPOZICIÓBA                                                    ***)
(***     PROGRAM VÉGE                                                                     ***)
(***                                                                                      ***)
(*** AZ EGY DB. MUNKADARAB FELDOLGOZÁSÁT VÉGZŐ GKÓDOT AZ O5000 CIMKE UTÁN A MINTA         ***)
(*** GKÓD HELYÉBE KELL BEMÁSOLNI                                                          ***)
(*** LÉNYEGÉBEN A TÉNYLEGES MUNKAVÉGZÉST EZ A BEMÁSOLT GKÓD VALÓSÍTJA MEG                 ***)
(***                                                                                      ***)                                                                                                       ***)
(*** FIGYELEM!!!!!!!  A PROGRAM NEM ELLENŐRZI, HOGY A MUNKADARABOK ELFÉRNEK-E             ***)
(***                  A MUNKATERÜLETEN!!!!                                                ***)                                                                     ***)
(********************************************************************************************)

#1 = 2              ( munkadarabok száma az X irányban, módosítani kell!)
#2 = 5              ( munkadarabok száma az Y irányban, módosítani kell!)
#11 = 22            ( továbblépés X irányban mm-ben, módosítani kell!     )
#22 = 22            ( továbblépés Y irányban mm-ben, módosítani kell!     )
#3 = 0              ( az X kezdőértéke, ha kell módosítani!)
#4 = 0              ( az Y kezdőértéke, ha kell módosítani!)
#5 = 10             ( a  Z kezdőértéke, ha kell módosítani!)

G21 G90
#10 = #3
#20 = #4
G52 X0 Y0
G00 Z#5             (kezdőpozícióba állás)
G00 X#3 Y#4         (direkt módon        )

M98 P1000 L#2       (a sorkezelő szubrutin meghívása #2 szer)

G52 X0 Y0           (visszaállás a kezdőpozícióba)
G00 X#3 Y#4
M30                 (program vége)

O1000               (SORKEZELŐ SZUBRUTIN)
M98 P2000 L#1       (a sorfeldolgozó rutin meghívása #1 szer)
#20 = [#20 + #22]   (ráállás a következő sorra)
#10 = #3
M99

O2000               (SORFELDOLGOZÓ SZUBRUTIN)
G52 x#10 Y#20       (koordináta eltolás)
M98 P5000           (a feldolgozó szubrutin meghívása)
#10=[#10 + #11]     (ráállás a következő oszlopra)
M99

O5000               (MUNKADARAB FELDOLGOZÓ SZUBRUTIN)
G00 Z#5             (relatív kezdőpontba állás)
G00 X0 Y0
(**********************************************************************************)
(*****   EZ A MINTAPROGRAM 20X20-es NÉGYZETET GRAVÍROZ 1 MM MÉLYEN            *****)
(*****      EZT KELL MAJD LECSERÉLNI A MEGFELELŐ GKÓD RÉSZLETTEL              *****)
(**********************************************************************************)
G1 Z-1 F200
G1 X20 F400
G1 Y20
G1 X0
G1 Y0

(**********************************************************************************)
(*****   MINTAPROGRAM VÉGE                                                    *****)
(**********************************************************************************)
G00 Z#5             (visszaállás a relatív kezdőpontba)
G00 X0 Y0
M99


[phff55j06]

Köszönöm,  kipróbálom, ilyen megoldásra gondoltam, de magamtól nem tudtam összerakni.

[SándorP]

Sziasztok!

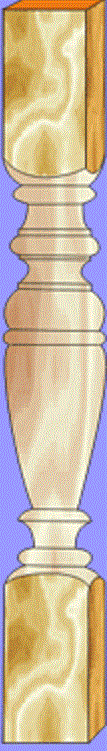

Szeretném a segítségeteket kérni, a mellékelt ábrához hasonló lépcsőkorlátot szeretnék készíteni 50X50mm-es anyagból 4 tengelyes cnc géppel Mach3 alatt. Ehhez keresnék kész G-kódot, vagy megoldást hogy milyen programmal lehetne elkészíteni. Hossz, átmérő stb. nem lényeges, mert csak teszt üzemre kellene egy most készült gép kipróbálásához.Sajnos a bonyolult CAD-CAM software megoldásokat nincs időm kitanulni.

Előre is Köszönöm!



[2am4nwzib]

Pedig ez csak ;Sajnos a bonyolult CAD-CAM software  megoldásban működik .

[happisusu]

Modellek
Itt találsz hasonlót, max 12 óraés megkapod a letöltési linket E-mailben
Üdv Süsü

[ra8nsmk6w]

Faesztergában nem gondolkodtál? Sebességben verhetetlen és nem kell hozzá semmi cadcam.
A saját véleményem meg, hogy egy 4 tengelyes cnc gépet ezzel össze porolni forgácsozni vétek.

[hostya]

"De talán ide is betehetem,....."
===========
Beteheted,de máskor NE TEDD!.. [#ejnye1]

Nálam ez a hsz. több mint 50(!) (képernyő)oldal..[#guluszem1]
A fórumgazda se örül neki..
