sziasztok

Automata levegős tokmány mechanizmusa érdekelne.
Nagyon nem találok egy robbantott ábrát róla.
Hogy működnek ezek, hogy oldják meg a levegő bejuttatását úgy hogy közben forog a tokmány, és még is a megfogókat tartja a levegő, vagy olaj ha hidraulikus...

Olyan nagy O gyűrűk vannak benne, és az mentén tömít ahogy elforog vagy mint a kuplung ún kinyomó csapágy van?

Előre is kösz!

R.

[jani300]

Nem sok tapasztalatom van ebben , sem .
De szerintem a tokmányban könyökemelők vannak csak , és a főorsó másik végén van ami húz , a kinyomócsapágy az releváns lehet .

[jani300]

Háát itt egy ékes ...
A mozgató segédenergia szerintem nem a legfontosabb része .

[svejk]

Jaj, de fáj az a Kn!

[svejk]

Egyébként ő is mondta ez egy szinte új tokmány.
Ha tényleg nem csalt akkor kb. fél nap alatt vissza fog a szorítóerő esni az eredeti 30 kN-ra és ott beáll.
Majd jó sok hónap zsírzás nélküli üzem után kezdeni arról az értékről csökenni.

[jani300]

Jól van ,de nem értem ám ...
Nyugodtan részletezd , nem fogok haragudni akkor sem ha kiderül nagyon béna voltam
A tanulás fontosabb

[sarktibsi]

Raktam fel képeket 2023-12-09 18:03:58  Épül a gépem:::Vetesi75 gépe topikjába.

Ha érdekel ott megnézheted , a főorsó végén van egy 200-as átmérőjű munkahenger , van rajta 2db szorító bilincs ez a kiegyensúlyozást szolgálja (úgy mint az autó kerekeknél) a legvégén található a szabadonfútó ebben 4db nyomásálló szimering van , így valósul meg forgás közben a levegő áramlása.

Nekem van keletnémet hengerem is , ugyanezen az elven működik.

[sarktibsi]

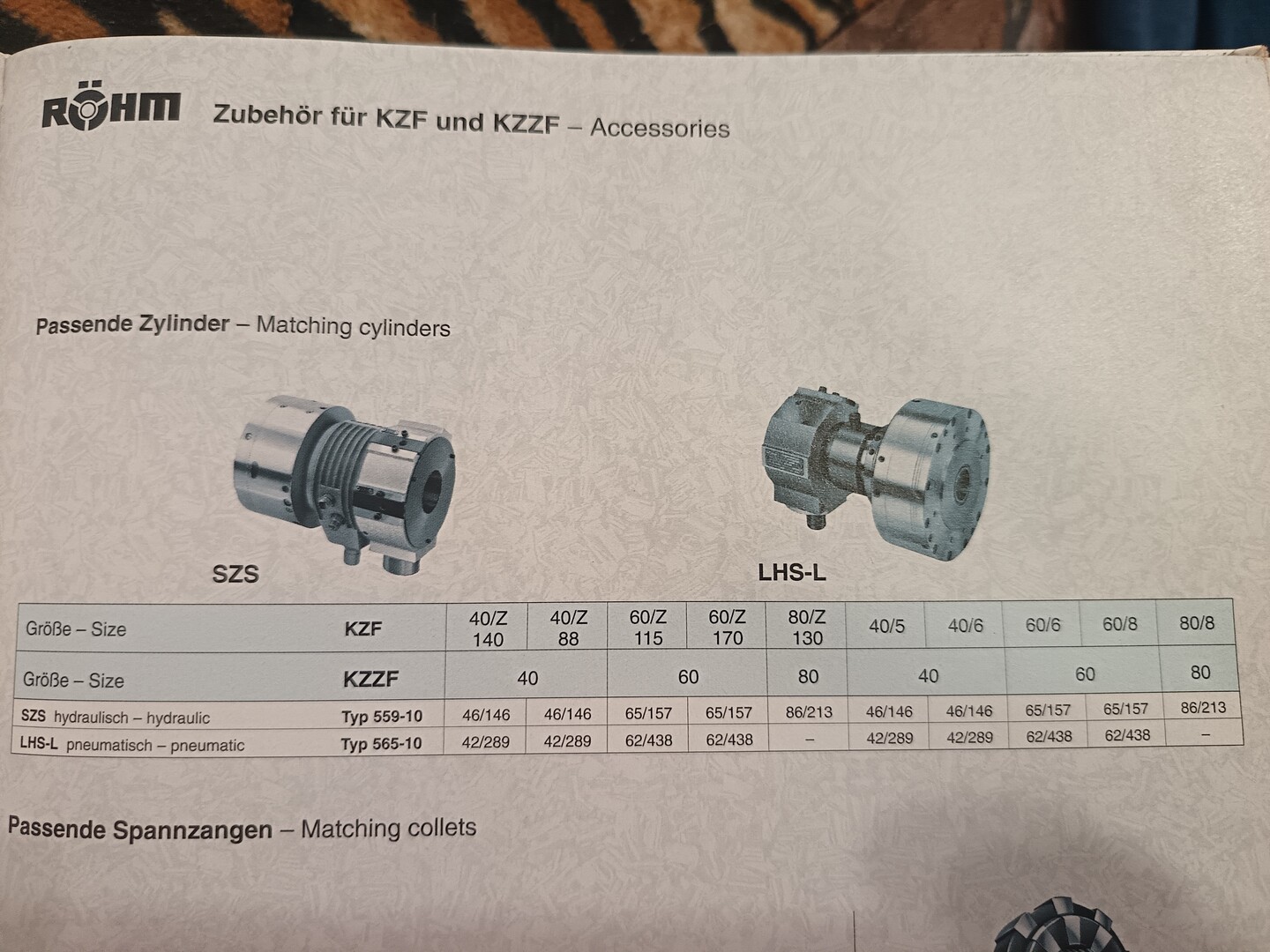

Megtaláltam a katalógust is.



[pryudwrhu]

Sziasztok! Valaki használt már ilyen szerszám cserélőt? Nem találtam hozzá Mach3 makrót. https://vi.aliexpress.com/item/1005007344291706.html?spm=a2g0o.order_list.order_list_main.47.7f3e1802moXzWS&gatewayAdapt=glo2vnm

[pryudwrhu]

Itt van egy videó a működéséről:

[TROMF22]

Sajnos a választ nem tudom, de hátha segít:
LD4 0610

Ennél a videónál száznál több hozzászólás van, talán közelebb visz a megoldáshoz.

[pryudwrhu]

Sajnos nem írnak róla, néztem már. Kerestem már sok helyen, de eddig semmi. Hátha valaki szemfülesebb. Köszönöm szépen!

[TBS-TEAM]

Van hozzá egy kontroll box ami minden forgatási irányt és pozicionálást elvégez.
Csak 4 rellé kimenetet kell biztosítani a Mach3 vagy bármilyen vezérlőből.
1-es relé impulzus 1 pozició, 2-es relé impulzus 2 pozició stb...

[frob]

Köszi, bár azon a két képen nem sok minden látszik
de legalább van már támpont

[frob]

Hát ez az hogy én is csak találgatok
ilyen tokmánynak a működése érdekelne
