Sziasztok!!
Anno volt itt a fórumon 3d puzzle rarr file-ba le lehetett tölteni,sajna amelyik gépemen meg volt az elfáradt és most meg sajnos nem találom,rengeteg kirakható minták voltak bent!!
ha esetleg valakinek meg lenne vagy valami linket tudna küldeni hol találom meg azt megköszönném!
További szép napot!!
Üdv:Tibi

[9nbeg9iye]

Tiszteletem!
Márciusban feltett egy forgató asztal motort átéttel,esetleg meg van-e még?
Tisztelettel Sándor

[nyiszi]

Szia!
Írtam privátban.

[ht0cjk58i]

Üdv Urak!

Valaki anno küldött egy test.tap fájlt axis teszt volt, ami
úgy működött, hogy egymás után többször ugyan azt az elmozdulást tette meg,majd nagyobbat és nagyobbat.
Pl:X5
   X0
   kb:20-szor
majd
   X20
   X0
   és így tovább.

Köszönöm Sipi

[6i8d9axkg]

Sziasztok! Arany János relief-je nincs esetleg valakinek elfekvőben? Ha esetleg valakinek lapul egy a gépén, nagyon megköszönném ha megosztaná velem. Segítségeteket előre is köszönöm.

[z2a2u8wf]

Üdv. Keresek Turul madaras nagy Magyarország reliefet.

[Dezső]

Szia.

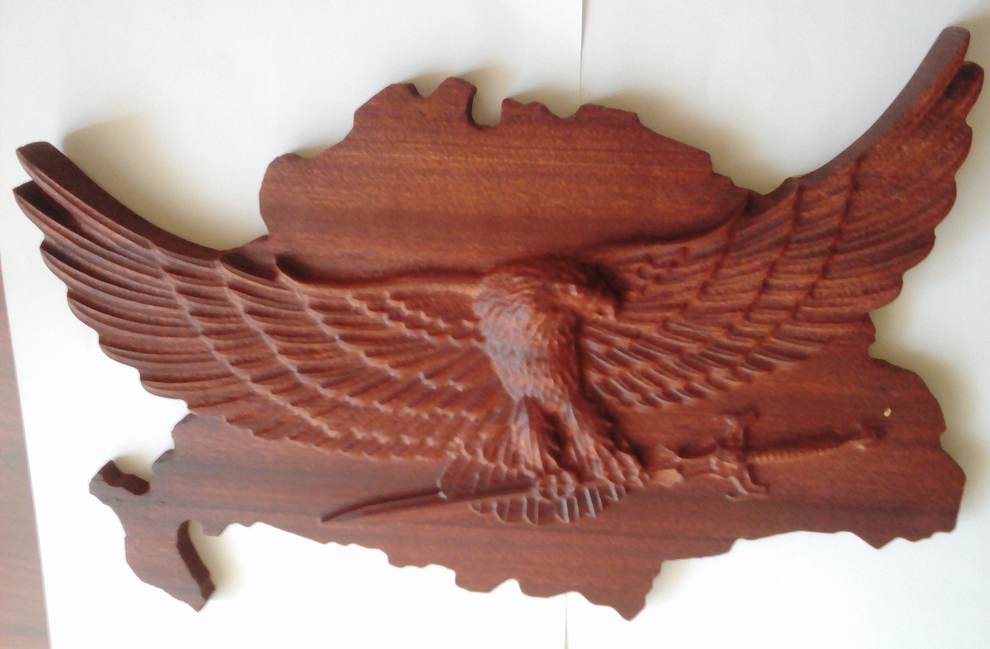

Ilyen jó lesz?



[z2a2u8wf]

Igen ezt keresem. Privatban meg tudjuk beszélni?

[svejk]

Meg szeretném kérni valamelyik igazi ipari marógépen dolgozó fórumtársamat, hogy "firkantson" már ide egy G-kódot ami segítségével egy átm. 6 mm-es kétélű ujjmaróval készül egy 30mm hosszú 8-as fészkes reteszhorony.(4 mm mélység)

Nem titkolt szándékom, hogy majd később az UCCNC program szerszámkorrekciós részét szeretném vele tesztelni.

Szeretném látni hogy is néz ez ki ipari szemmel, mert pl. a Mach3 varázslója által alább kreált nekem nem nagyon tetszik.
Ez telibe megy le aztán a végén csinálja meg a egy fogásból a méretet.
Simító fogás sincs benne.

Kód Kijelölés Kibont


G0 G49 G40  G17 G80 G50 G90
M6 T1  (TOOL DIA. 6)
G21 (mm)
M03 S2500
M08
G0 G43 H1  Z1
G0 X0 Y0
G1 Z0.0000 F30
X30 Y0 Z-1.5722
X0 Y0
X30 Y0 Z-3.1445
X0 Y0
X30 Y0 Z-4
X0 Y0
G1 X0 Y1
X30 Y1
G2 X30 Y-1 R-1
G1 X0 Y-1
G2 X0 Y1 R-1
G0 Z1
M5 M9
M30


[vadember]

Ez három fogásból, hat menetből megy.

X30 Y0 Z-1.5722 /rámpával lemegy 0-ból -1.5722 mélységig
X0 Y0  /ugyan ezen a mélységen visszajön X0-ig
X30 Y0 Z-3.1445  / második fogás
X0 Y0
X30 Y0 Z-4  /harmadik fogás
X0 Y0

[vadember]

Ja és itt nincs mit korrekciózni, mert a szerszám és a kívánt horony szélessége megegyezik. Ezért van csak egyenes mozgás a kódban. Ha pl. 4-es maróval csinálod akkor egyenes és a két végén G2 vagy G3 körív.
Ha nem az a méret adódik amit akartál akkor egyszerűen módosítod a szerszám méretét (hossz-átmérő) az eltérésnek megfelelően.

[svejk]

Görgess!

6-os maró 8-as fészek

[ra8nsmk6w]

Méretre simitás itt sincs! Az elkészült mélységi marás után kellene a pálya falát méretre simitani.
(6mm maró 8mm ékpálya)

[svejk]

Ja igen, titoktartás mellett magánban is fogadok kódot.
Vannak akik nem szeretik ha fikázzák a művüket.

[vadember]

Bocs, átvágott a görgetősáv. De arra a kódrészletre amit láttam, igaz amit írtam.
