Rajzok, G-kódok

[gabdgzj8f]

Egy kis segítség az alább említett pluginhoz, hátha valakinek hasznos lehet.

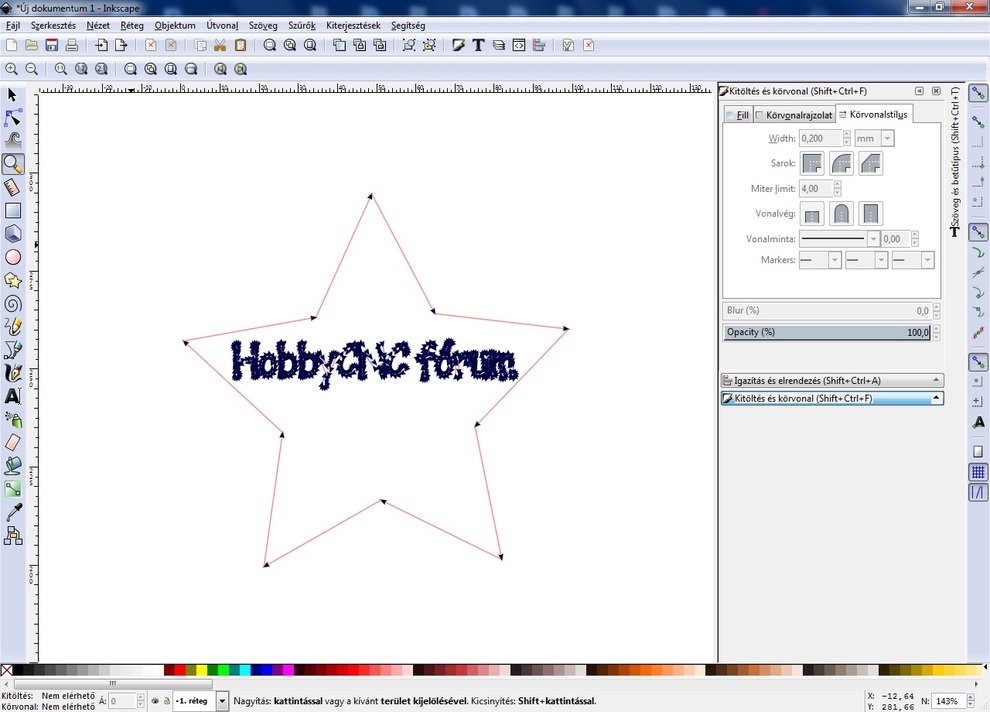

Miután megrajzoltuk, másoltuk, szerkesztettük, amit szeretnénk, akkor alakítsuk útvonallá a rajzunkat.

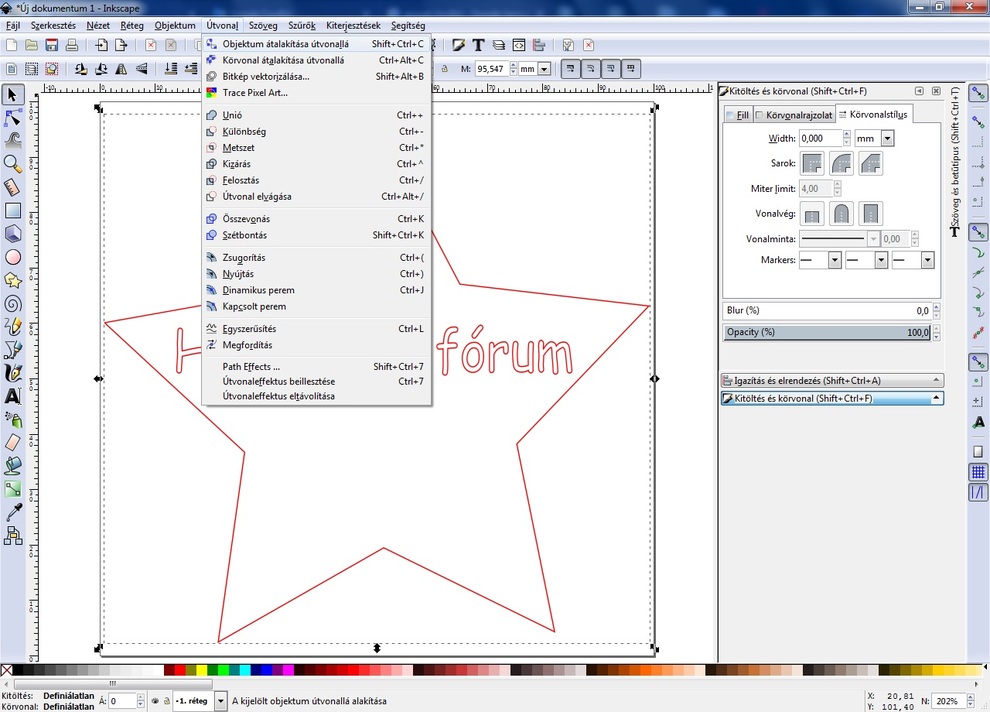

( Útvonal - Objektum átalakítása útvonallá )


Ezután, készítsük el a g kódot.

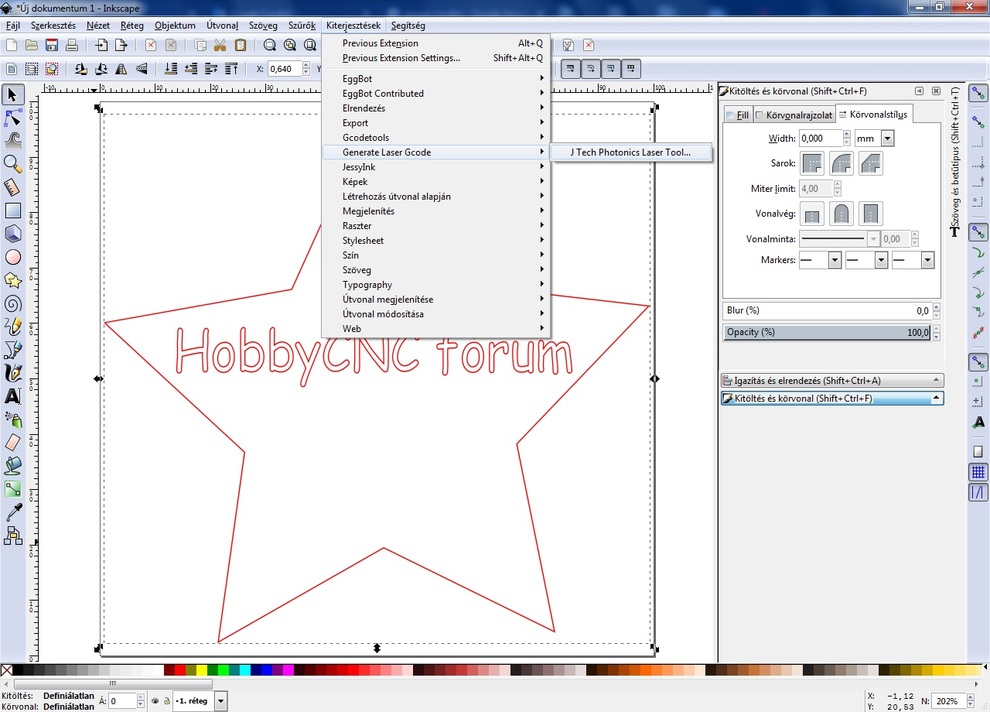

( Generate Laser Gcode - J tech photonics laser tool )

Beállítgatunk mindent, amit szeretnénk

És kapunk egy rajzot is róla, merre fog mászkálni a lézerünk.

Ezután már csak a használni kívánt programba import, és hajrá !



[Devecz Miklós]

Egy kis segítséget kérnék.

Coreldraw rajzot konvertáltam dxf fájra, és egy érdekes dolgot tapasztaltam.

Ha Inkscape programmal teszem, akkor a jellemző méret 150 mm,
ha Coreldraw-val teszem, akkor 200 mm.

Lényeg a lényeg, probléma van a méretaránnyal.
Mivel egyik programhoz sem értek nagyon, nem tudom eldönteni, melyik program torzít.

Lehet, hogy valamit be kell állítanom?

[000000000]

A mértékegységet mindkettőnél be kell állítani, amivel dolgozzon.

Ráadásul, az Inkscape px azaz pikxellel akar számolni, dolgozni. Ezért erre állandóan figyelni kell.

[Devecz Miklós]

Teljesen mindegy, milyen mértékegységet állítok be, az arány mindig ugyan az, Az Inkscape kisebb rajzot hoz ki.

[000000000]

Ha, küldesz egy 100 x 100 mm es négyzetet, amit valamelyikkel csinálsz dxf formátumba. Leellenőrzöm ArtCamba, hogy pontos e.
Abból mindent megtudsz.


Egyébként úgy emlékszem az Inkscape nem pontosan mentett nekem se.

[Devecz Miklós]

Ezt én is kipróbáltam, oda-vissza. A 100x100 mm-es dxf kockát tényleges méretben konvertálja oda-vissza mindkét program, a CDR-rel már problémás.

[Devecz Miklós]

Ezt akartam átkonvertálni dxf-be, de a két program két különböző méretet hozott ki.

Táska

[gabdgzj8f]

Üdvözlet uraim !

SVG - DXF Inkspace

1.Megnyitás után, minden érték átállítása mm-re.

2.Teljes lapméret a képernyőn.(1 kép)

3.Az átalakítani kívánt dolog, mindíg a lapon belül legyen. Jelen esetben a táska oldala lett az alany.

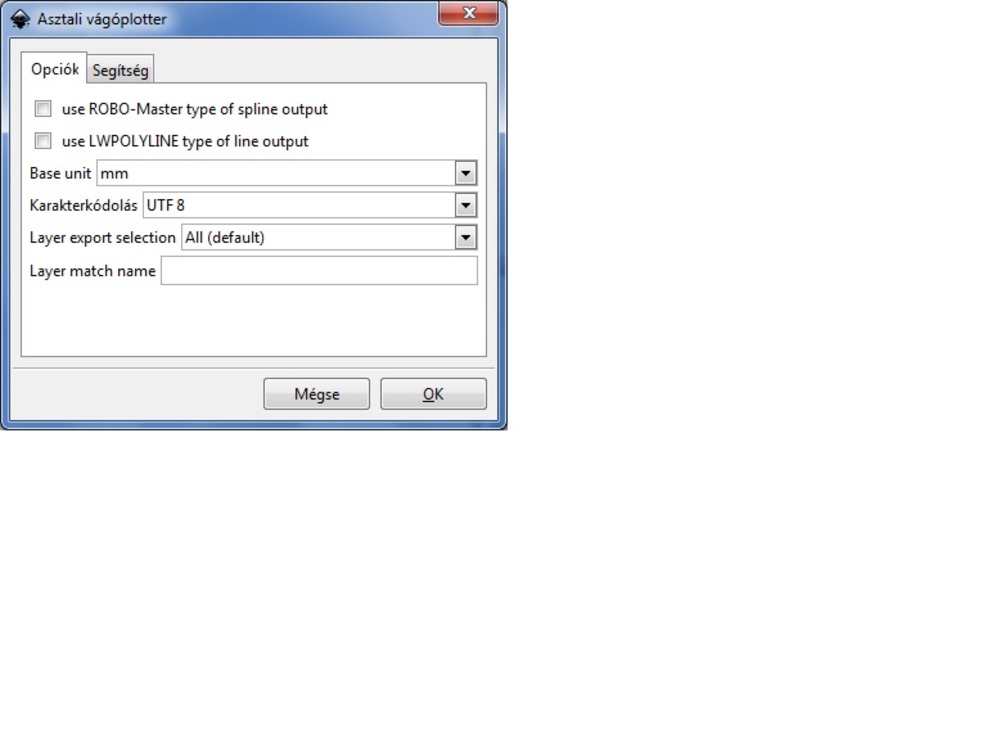

4.Mentés másként - DXF kimenet. Itt kapunk egy ablakot, ahol pipa kivesz, mm a mértékegység, és UTF-8 karakterkódolás.(2. kép)

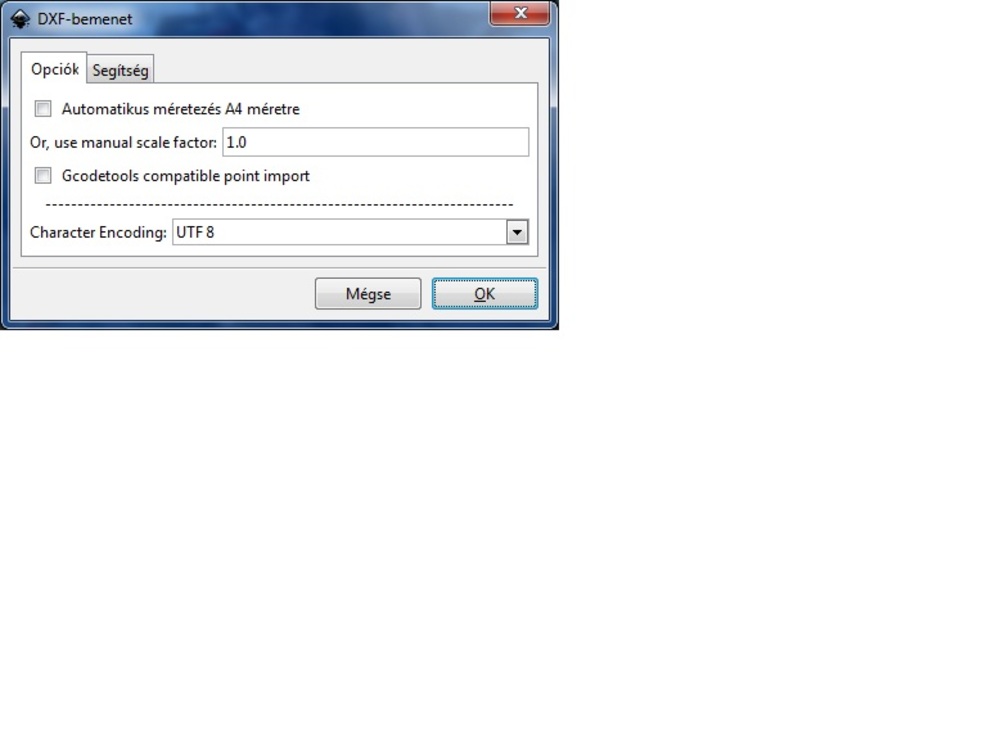

5.Az elmentett dolog megnyitásakor kapunk szintén egy ablakot, itt is pipa kivesz, mivel akkor elkezdi átméretezni, kódolás, mint a kimenet UTF-8. (3. kép)

7.A px átállítása mm-re. És méret ellenőrzés.

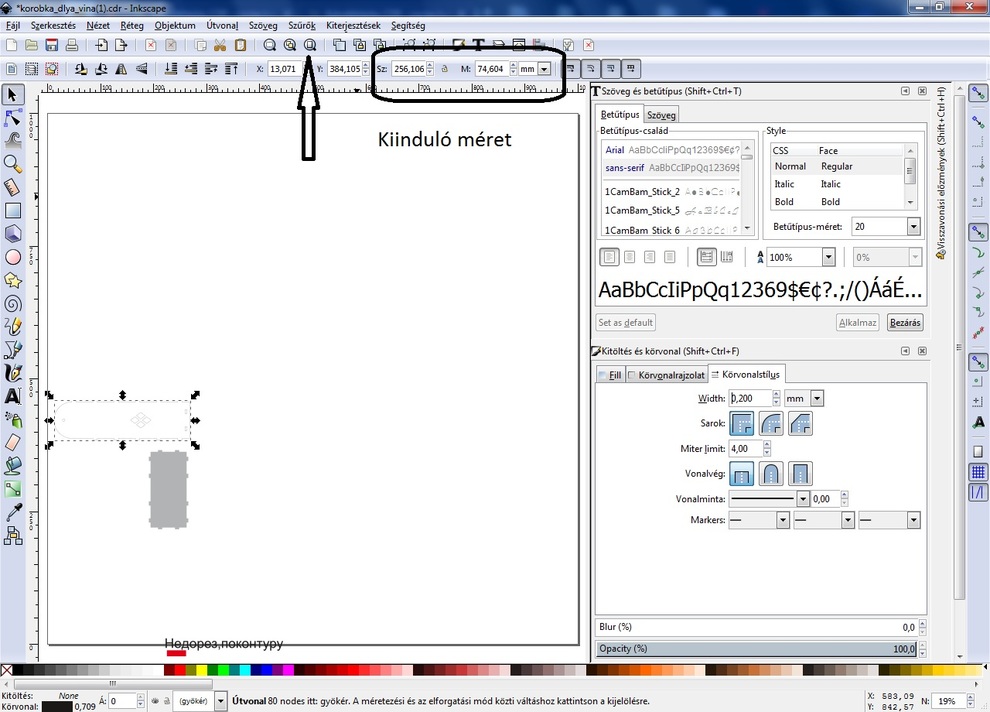

A kinduló méret   :256,106 x 74,604 mm

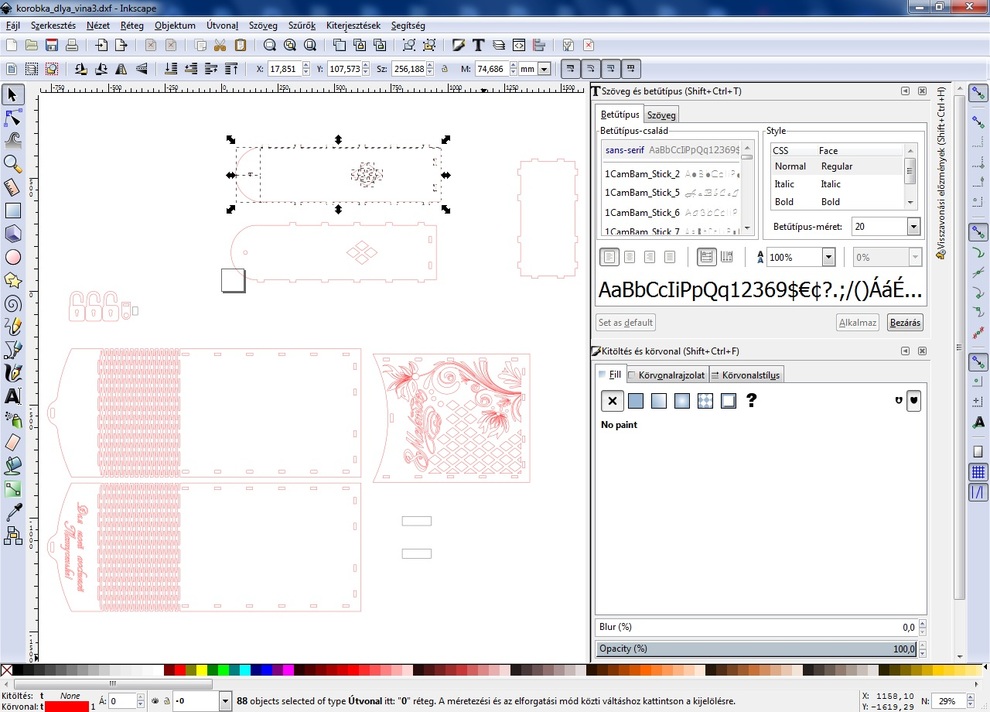

Átalakított méret :256,188 x 74,686 mm
A torzítás        :0,082 x 0,082 mm



[gabdgzj8f]

Az eredeti svg mérettel a DXF fent a mappában.

Táska

[gabdgzj8f]

Elnézést CDR - DXF

[Devecz Miklós]

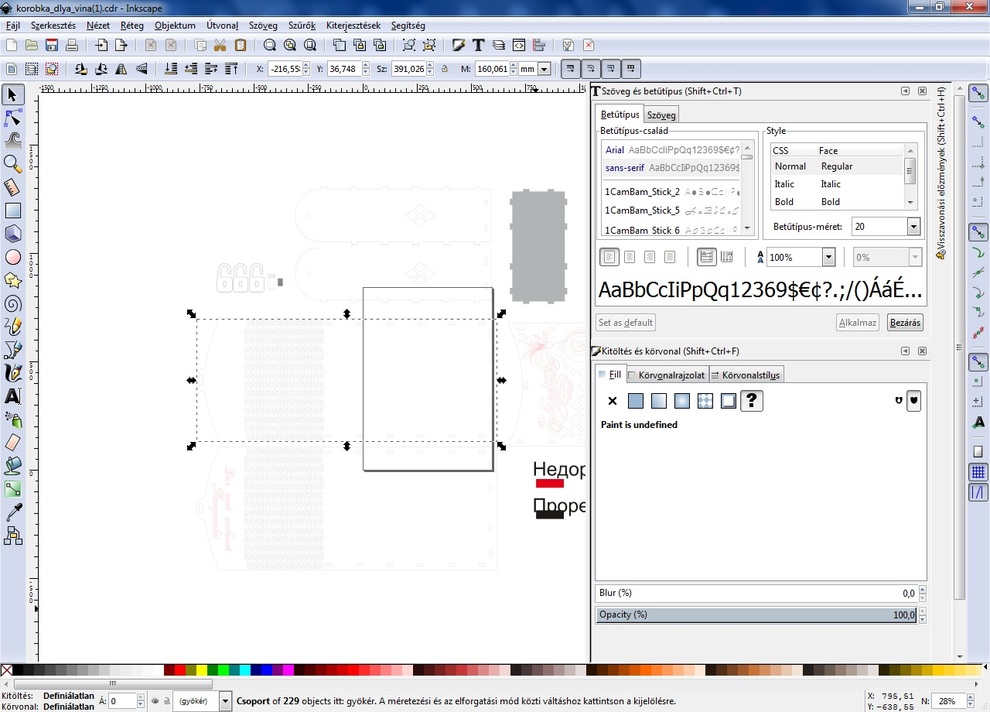

Ez egy újabb változat.

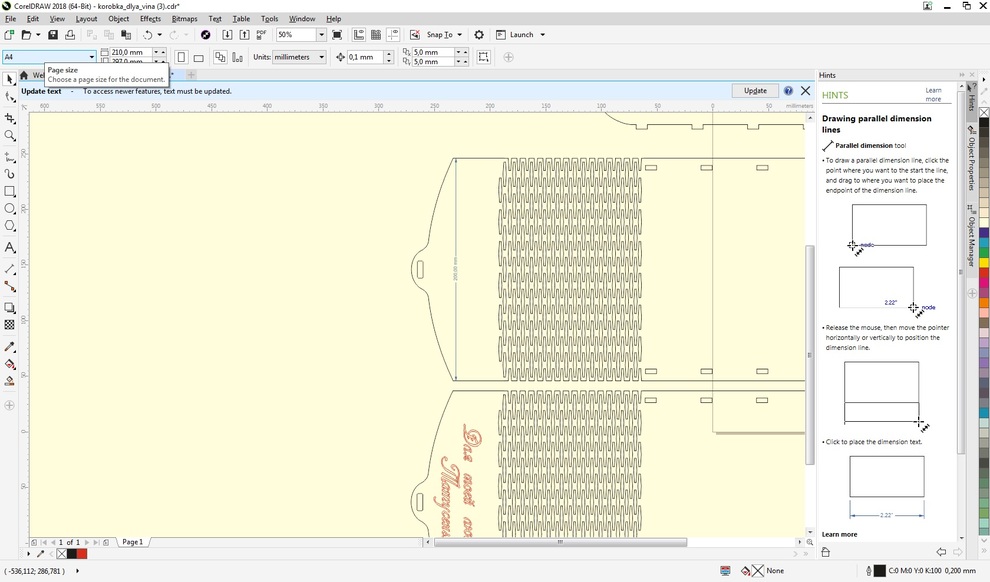

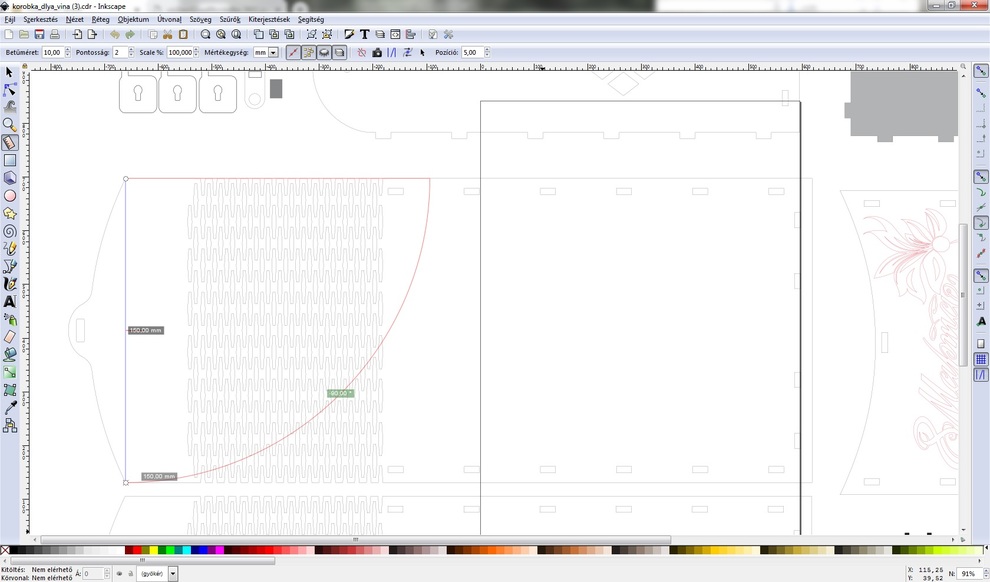

Eddig a táska szélessége 200 mm volt Coreldrawban, 150 mm Inkscapeben, most meg 160 mm.

Itt valami nagyon nem stimmel!



[Devecz Miklós]

Sajnos a fotó nem adta vissza olvashatóan a méreteket, de annyi van rajra, amit írtam.

[gabdgzj8f]

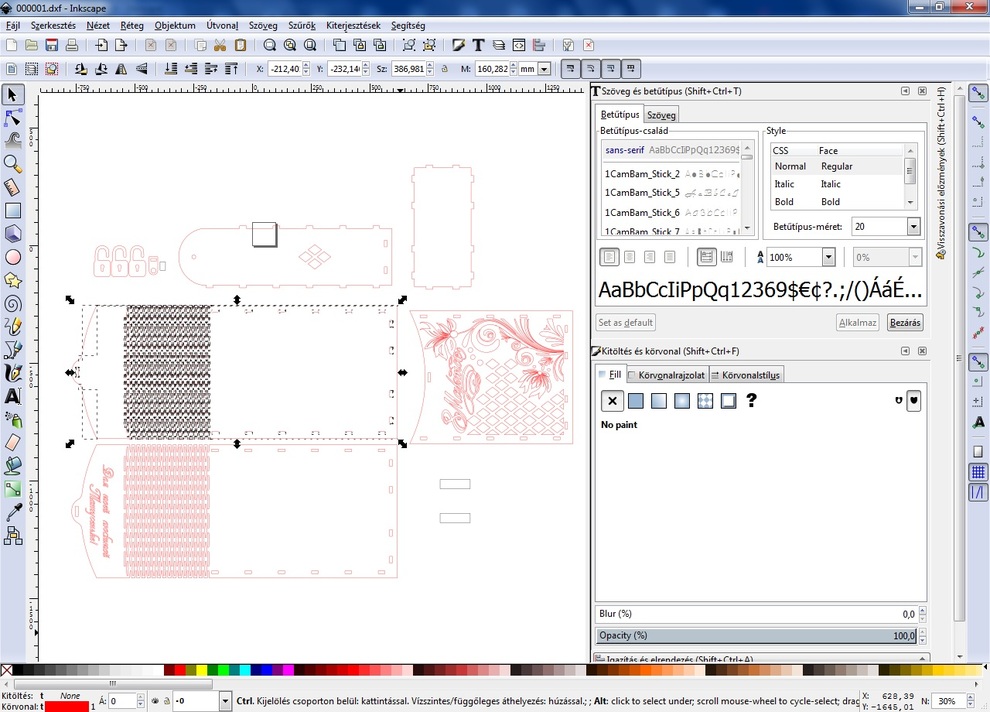

Nálam a cdr, és a dxf is 160 mm ink-ben. Corel valóban 200 mm.

Na most kipróbálok valamit.



[gabdgzj8f]

200 mm széles táska fenn dxf, és svg formátumban.

[Devecz Miklós]

Eddig én is eljutottam, ki tudtam dxf formátumban menteni a cdr formátumú rajzot.

Sajnos a kérdésemre továbbra sincs meg a válasz.

Mivel a Corelt és az Inkscapet csak konvertálásra szeretném használni (sajnos ezeket e programokat nem igazán ismerem, sőt sehogy), ha valamit korrigálni szeretnék (pl. változtatni az anyagvastaghoz szükséges réseket), át kell konvertálnom Autocad formátumba, a szerkesztéshez.

Ezért forszíroztam a valós méreteket, mert mi alapján tudom eldönteni, hogy az átkonvertált rajz valós méretarányban jelenik meg, vagy csak egy n:m méretarányban?

Ez eddig fel sem tűnt, de amikor ajánlottad az Inkscape-t, akkor lepődtem meg, hogy a két progi teljesen más méretarányt hozott létre.
