Esetleg a conditionals.h fájlban vedd még kisebbre a 10000-es értéket - hátha.

  /**
   * MAX_STEP_FREQUENCY differs for TOSHIBA
   */
  #ifdef CONFIG_STEPPERS_TOSHIBA
    #define MAX_STEP_FREQUENCY 10000 // Max step frequency for Toshiba Stepper Controllers
  #else
    #define MAX_STEP_FREQUENCY 40000 // Max step frequency for Ultimaker (5000 pps / half step)
  #endif


[Zozi]

Nem a frekvencia a baj, az lehetne akár ötszörös is, a jel hossza adott. Az optocsatolónak több idő kell hogy átadja a jelet.

[Zozi]

Végül visszakerültek az eredeti vezérlők, Vernyul repertier configját átállítottam a gépre és jött a másodi majd rögtön a harmadik próba. Nem tudom miért, de repertiernél dupla lépésszámot kell beírni egy mm-re különben felezi a méreteket...

Szóval a vezérlők visszakerültek, lehet tévézni / aludni a nyomtatás alatt.
http://kepfeltoltes.hu/151231/DSC_0688_www.kepfeltoltes.hu_.jpg" border=0>

a nyomtatófej is szép tiszta lett, itt látszik, hogy csak magát hűti "MÉG"...
http://kepfeltoltes.hu/151231/DSC_0685_www.kepfeltoltes.hu_.jpg" border=0>

Újból béka jött soron, de félve, hogy elválik a láb ezért inkább egy szoknyát is kapott körbe. Mellette a tegnapi lábcsonk árválkodik. Két mm után megint elkezdett felkunkorodni a has közepe, így kellett egy gyors megoldás. Mellékötöttem a hűtőventinek egy másikat amit szembefordítottam a brekusszal. A rétegek hirtelen kiegyenesedtek, és innentől úgy ment minden mint ahogy elképzeltem egy sikeres próbát.


http://kepfeltoltes.hu/151231/DSC_0687_www.kepfeltoltes.hu_.jpg" border=0>

http://kepfeltoltes.hu/151231/DSC_0686_www.kepfeltoltes.hu_.jpg" border=0>

Maradt még pár megoldásra váró részlet, a hűtést is meg kell oldani, de innentől már akár nyomtathatom is... A száltartó mostani burutálisan egyszerű megoldását is finomítani fogom.

http://kepfeltoltes.hu/151231/DSC_0689_www.kepfeltoltes.hu_.jpg" border=0>

[0bn8uxmw]

[#eljen]
Akkor csak életre kelt a Repetier FW-el.

Szép kis béka lesz első nyomata. Most jön majd a nyomat hűtés kialakítása.
Első körben csavard be majd kapton szalaggal a a fej alu blokját(alul is), hogy a ventik ne hűtsék annyira.
A lényeg, hogy a fuvóka alatt, és körül kell hűteni, nem jó ha távol van a venti. Két 40 vagy 50mm-es venti és megfelelő terelővel elég neki.
Az ultimaker 2-ön szépen meg van csinálva:

http://i.imgur.com/ZZ2GQF9.jpg" border=0>
Vagy egy másik verzió nyomtatva:

http://g01.a.alicdn.com/kf/HTB15CZ_JVXXXXXYaXXXq6xXFXXXX/E3d-V6-hot-end-metal-mount-full-assembly-kit-for-ultimaker-2-J-head-metal-mount.jpg_350x350.jpg" border=0>

Hány fokon nyomod végül ezt a Herz-es turkálós szálat?

[Zozi]

Életre bizony. Még nincs meg a tökéletes ötlet hogy menjenek fel a ventik mert nem sok hely van neki...

A hőfok érdekes... Marlinban kerek 200 fok, it viszont 220. De itt ugyan ez felel meg a 200 foknak. A szenzort még hozzá kell állítani valószínű.

[Zozi]

Hogy ide is kerüljön fel valami frissítés.

Gépet építeni jó. Tervezni mindig kihívás. Mostanában egy mini asztali gépet tervezgetek aminek sajnos a lakásba illeszthetőség miatt sok kis kritériumnak kell megfelelni.

-Szeretném ha elférne, tehát maximum 2 A4 es lapnyi helyet vegyen igénybe.
-Halknak is kell lennie, mert hát mégiscsak lakásba kerül.
-Tiszta is legyen, ezért zártnak kell lennie a munkatérnek.

Sok firka és terv után kezd összeállni az alap modell, de hogy még egyedibb legyen az elektronika is saját ötlet alapján készül. A léptetők még a jobb meghajtókkal is elég zajt termelnek a nyomtatónál, ezért ezeket ki kellene hagyni. Marad tehát a szervós megoldás ami a kis méretek miatt nehézkes.Az SMC jó öletnek tűnt, de nem volt ideális a tápfeszek és a fordulatszám / enkóder felbontás korlátja miatt,a motorok pedig már megvannak. A gyári vezérlők pedig még mindig drágák, főleg ha a 3D nyomtatót is szervósítani akarom.

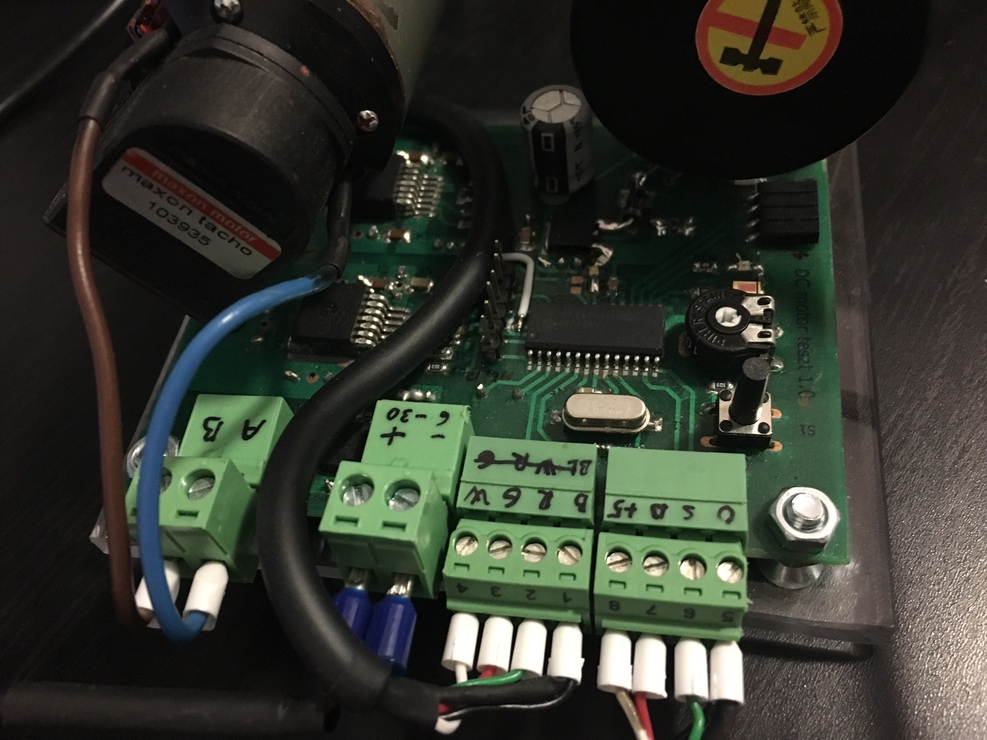

Jött tehát az ötlet, kellene egy saját vezérlő.
Az első próbálkozások / próbapanel pókhálók után úgy tűnt nem lehetetlen a feladat, tehát elkészült az első nyák és a teszt környezet is.

Eddig nagyon bízom benne, az első próbálkozások biztatóak.[#vigyor3]



[vjanos]

Ha elérhető áron lesz, csinálj többet, nekem is vannak ilyen motorjaim

A mini gép gravírozó/maró vagy nyomtató lenne?
Ha az első, akkor főorsóra mi az ötleted?

Én is gondolkodom hasonlón... eddig az ER11 szár BLDC motorral szíjjal hajtva tűnik nyerőnek.

[Zozi]

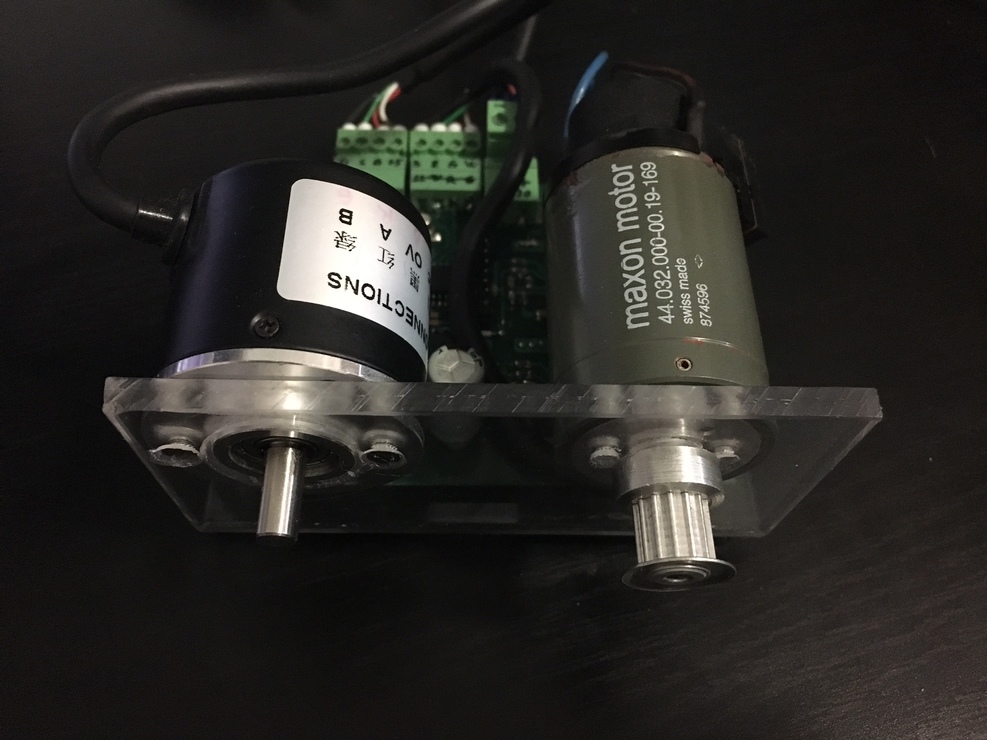

Ez az egyik kicsi tesztmotor. Eddig 4 motorral tesztelek, ez a kicsi 11W, és van 6W 40W 90W moci is. 6-30V ig és 11A ig nincs baja, csak a finom hangolást kell még megtenni.

A főorsó ER8 és kefe nélküli moci, a szár maga a motor tengelye ha sikerül.

[Szalai György]

Üres tengelyű (hajtott tömeg nélküli) motorral teszteled? [#wow1]

[Zozi]

Most még csak üresben, és a kis fogaskerekekkel amiket találtam itthon, de már készül a tehetetlenséget jelentő vas tárcsa. A nagyobb mocin próbáltam egy 6cm-es kb 18mm széles acél fogaskereket, de nem sok különbség volt a végeredményben követésnél, hirtelen irányváltásnál pedig sajnos elfordul. Kell abból is valami jobb megoldás.

[Szalai György]

Tokmány fordítva? Az sok tengelyméretre passzol és létezik több méretben is.

[Zozi]

A motor teszt második lépéséhez elkezdtem legyártani az x tengelyt, hogy majd azon próbálgatok, de sajnos egy ellépés történt a marás közben. A hiba feltárása közben kiderült, az árnyékolás nem tökéletes így mikor a kínai orsó változtatja a fordulatszámot hamis jelek képződtek. Sajnos még nincs meg a plusz trafó a teljes leválasztáshoz, de az eddigi szenzorkártyát kénytelen voltam egy újra cserélni. Ez egyből megszüntette a váratlan ellépéseket. A teljes sikerhez viszont egy független szenzortáp kell. Az új verzión már meg is jelent a dupla betáp.[#vigyor3]

Az új nyákot sikerült simán kivágni gravírtűvel, így már magát gyártja a maró....



[Zozi]

Eltelt egy kis idő mióta ebbe a kis alu tömbbe beleképzeltem egy mini gépet. Most eljutottam a rácsodálkozásig mennyit is "hízott" a kicsike. Ezen lesz kipróbálva a szervó moci vezérlő. (persze ha elkészül)



[Zozi]

Egy kis előrelépés, bár csak apró változások történtek idő hiányában.



[gaben]

Húúúú, grat. Ez bizony remek kis masinának néz ki. [#eljen]

Bárcsak én is itt tartanék már.
