[Bencze András]

Ha nem az csinálod amit Svejk tanácsolt, akkor vedd meg amit linkeltem és tápláld rendes leválasztással rendelkező DC táppal. Azt is rendelheted kínából. Nem kell ezzel rosszozni.

[baltech]

Amit linkeltél azzal az a probléma, amit J-Steel kolléga is írt, hogy csak 36V-ot tud, nekünk meg 50V kellene betápnak.
Félő hogy ekkora különbségnél már elfüstölne a lap.
36V-al járatva sztem lehet hogy gyenge lenne.(pl mint a 3fázisú 400/230as motor járatása 1fázis+kondi 230-al - esete)

[svejk]

Egyébként sokat ne vesződjetek vele mert nem egy leányálom vele dolgozni, fél óra múlva már nem érzed a csuklódat a remegéstől.
Az eredeti táppal is kevés idő után vagy 60-70 fokos a markolat, az kis filcszerű anyga rajta semmit sem ér.
Nehéz is...

Szóval ez olyan tajgába való Oroszoknak szerkezet.

Más ilyen olló ugyan nem volt még a kezemben de ennél csak jobbak lehetnek a maiak.

[baltech]

Még ezt találtam:link

[J-Steel]

Sajnos nem jó. A középső csatlakozó várná az állandómágnes által kapcsolt 3 hall jeladó jelét.
 Ez sajnos nem csinál forgó mágneses mezőt.

[Csuhás]

Pedig a leírás második sora ez:

The controller can drive the DLDC motor with HALL or without HALL.

[J-Steel]

Gyorsabban posztoltam, mint ahogyan olvasni tudok.
Azt írja "The controller can drive the DLDC motor with HALL or without HALL."

 A hall nélküli módban méri a tekercseken az áramot, és 5-10Hz felett már nem állandó forgó mágneses mezőt generál, hanem az alapján dolgozik, hogy hol áll a rotor.
 Mivel a birkanyíró feltételezem egy indikciós motor, ott nem ugyanúgy alakulnak az áramok, mint egy állandómágneses motorban, ezért nem fog menni.

 Indukciós motorhoz U/F karakterisztikás frekvenciaváltó kell.
 Mindjárt kitalálok valamit.

[J-Steel]

Arra gondotam, hogy az Omron frekiváltó után köthetne az ember 3 db egyfázisú trafót - mivel a 3 fázisú emberi áron nicsen, egyfázisú meg sok van.
 A számításom szerint 3 egyforma legalább 1:7-hez primer-szekunder arányú trafó jó lenne. A "legalább" azt jelenti, hogy 1:6, 1:5 ... 1:1 is jó, mert a frekiváltó kimenő feszültsége állítható.

 Szokott a vaterán, jófogáson lenni egyforma torroid trafók kb 3-4000 Ft/db-ért.
 Most is vannak, de nem három egyforma nincs.

[J-Steel]

Rosszul írtam:

 A BLDC (állandómágneses) motornál ha nem hallos az érzékelés, akkor a bekapcsolás után megrezegteti a rotort. Ekkor áramot mér, és visszaszámolja a rotor helyzetét. Ezután 90 fokkal odébb fogja gerjeszteni (mert ekkor a legnagyobb a nyomaték). Ha a motor nem indul el, mert a terhelés túl nagy, akkor legtöbbször hibával leáll. Ha elindul, akkor forgás közben már tudja folyamatosan mérni a rotor helyzetét.
 Ha van Hall jeladó, és nagy a terhelés akkor nem áll le, mert tudja, hogy a rotor nem mozdult és addig gerjeszti, amíg fel nem melegszik.

 Mivel az aszinkron motor nem így működik, erősen valszínűnek tartom, hogy ez a termék nem lesz jó hozzá.

 Aszinkron motornál egyébként úgy csinálja a vektoros frekiváltó (pl. Omron V1000), hogy kb 5-10 Hz-ig, U/F karakterisztikával hajtja, mert ebben a tartományban nem tudja a rövidrezárt forgórészű motor helyzetét még áramok alapján mérni. Majd e felett átkapcsol vektoros vezérlésre, mert ott már tudja hol a rotor.

 Egyébként ez egy piaci rés a kínai portékák között. Jó volna egy aszinkron moci vezérlő elektronika 8000 Ft-ért.

[J-Steel]

Eljutottam oda a saját projektemmel, hogy már működik a motorvezérlésem, és most azon dolgozom, hogy hogyan védjem meg a túláramtól.

 Először beépítettem egy fix limitet, de rájöttem, hogy az nem jó, mert induláskor amikor rövid időre megugrik a terhelés, akkor folyton leold.
 Kollégám említette, hogy a motorok egy I2t (áram négyzet idő) típusú védelemmel vannak ellátva.
 Ez vajon matematikailag hogy néz ki? Nem látott valaki valamilyen tananyagot/leírást ahol ezt képlettel és grafikusan elmagyarázzák?

[dezsoe]

Guliver83:

Svejk lerajzolta itt: [#t218p5513#]. Már csak az a kérdés, hogy van-e hozzá valamilyen optód és egy ellenállásod otthon? Svejk 220 ohmost rajzolt, de ha a kártyádra kötöd rá, akkor inkább 330 kéne, de ez függ attól is, hogy milyen optód van.

[guliver83]

4N25
6N137
HCPL2531
PC817

[dezsoe]

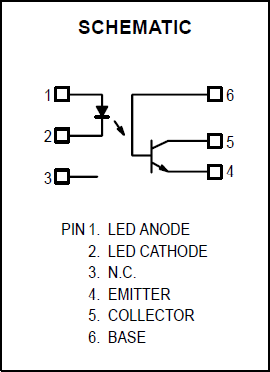

4N25-nél komolyabbat kár lenne belerakni, mert csak 3,5kHz-en megy a PWM. A bekötését csatolom, nézd hozzá a Svejk rajzát. Használj 330 ohmos ellenállást. 3-as, 6-os láb üresen marad, a többi a rajz szerint.



[dezsoe]

Nem lesz elég a 4N25, úgyhogy inkább a 6N137 vagy HCPL2531 kéne bele, bocs!

[J-Steel]

A RET-ben van 6n137 a toshibától. Egy nagyon régi DIP4 tokozású IC, digitális célokra. 185 Ft.
 Fel és lefutási idő kb 50ns.
 Kell neki 5V a kimenetre, mert van benne egy tiltó kapu, de mivel open-kollektoros, ezért le tud húzni a földre 30V-ig bármit.
