UCCNC vezérlő program

[dezsoe]

Már foglalkozunk a kérdéssel, mert valóban problémás.

[dtb]

Egy viszonylag nagy méretű, (kb. 35MB) g-kód betöltése közben apró lépésekkel ugyan, de elindult az X tengelyem plussz irányba. Active low. Legutolsó (ezek szerint béta) verzió.

[zt2c4wh9]

Ha az X DRO nem mutat mozgást és mégis van mozgás az X tengelyen, akkor zajt szed fel az X tengely step vezetéke vagy maga a léptető vezérlő. Nem a szoftver/mozgásvezérlő hajtja végre a mozgást, hanem a léptetőmotor vezérlő önállósítja magát.

[frkdv6dyr]

Sziasztok,

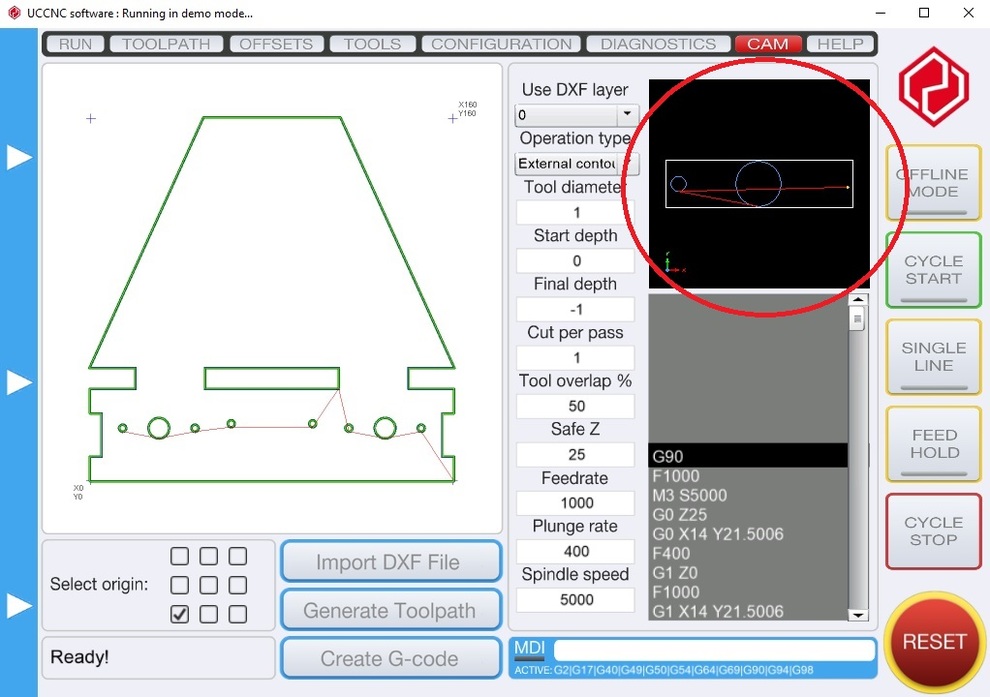

A CAM rész működik rendesen, vagy csak nálam nem hajlandó? Miután betöltöttem egy végtelen egyszerű DXF-et és legeneráltam a G-kódot kicsit érdekes alak jött ki belőle. Nem egyszer próbáltam meg, és az eredemény minden esetben eltérő az eredeti rajztól.



[dezsoe]

Szia!

Próbáld meg úgy, hogy csatlakozik a vezérlőhöz. Ha jól emlékszem (ez persze korántsem biztos), akkor demó módban csak 50 sort generál.

[zt2c4wh9]

Igen, mozgásvezérlő nélkül csak limitált g-kód sort generál le a program, a többit levágja.
Ahhoz, hogy a teljes kódot legenerálja csatlakoztatni kell a mozgásvezérlőt és license-elt módban futtatni.

[frkdv6dyr]

Ez kicsit bosszantó így, mert kísérleti időszakban nem nagyon akartam még az elektronikát is rá biggyeszteni a gépre. Reméltem, hogy ha van licenszem akkor az megvéd

[zt2c4wh9]

A license akkor úgy illegálisan másolható/terjeszthető lenne, ha nem kellene hozzá az elektronika.
Például Mach3-al ezt nap mint nap látjuk sajnos...

[svejk]

Nézegetem ezt a kontúrkövetést, de bizony csak nem értem én ebben a logikákat.

Itt van ez az alábbi 60x60 -as négyszög, ezt szeretném egy 6 mm -átmérőjű maróval a külső kontúron lekövetni.

- kiválasztom a General settings-ben hogy kerekítve kerülje a sarkokat
- Az 1-es szerszámhelyre beírom, hogy 6 mm-es és
ugye G42 D1-et használok, mivel jobbról kerülöm és az 1-es szerszámmal.

De a kezdő és végpontok megadásával nem igazán vergődök zöld ágra.
Jellemzően kapom a 2-es figyelmeztetést.

Persze tudok olyan kezdő és végpontokat beállítani hogy minden jó legyen, de annyi erővel már majdnem a korrekciós pályát is kiszámolhatom.

Valaki gyakorlott szaki esetleg kiegészítené azzal a pár koordinátával a kódomat és beszúrná a megfelelő helyére a G42 D2-et és a G40-et hogy minden klappoljon?

Kód Kijelölés Kibont


G17 G40 G49 G50 G69 G80 G90 G98 G99
G0 Z2
M3 S3000
G1 X0 Y0
G1 Z-1 F300
X60 F1000
Y60
X0
Y0
G0 Z2
M5
M30


A manualban talán pár mintaprogram többet érne mint a működés szavakkal való leírása.

[muller93]

Sziasztok,

van egy problémám az UCCNC-vel, már nem először fordult elő. Ha van egy kiosztásom, több 10 egyforma alakzat, akkor abban a G03 kör interpolációs alakzatokat (de csak a teljes köröket!!! ívet nem) "véletlenszerűen" kihagyja, de csak azokat és nem mindegyiket. Az UCCNC kirajzolja, a G kód ott van, látszólag le is futtatja, de csak az előtte levő M3-at és az utána levő M5-öt hajtja végre és megy a következőhöz. Van, hogy 5-10 alakzatot kihagy, utána pedig ugyanazt az alakzatot máshol kivágja. Nem látok benne összefüggést.

Ha valaki tud rá megoldást kérem segítsen.

Előre is köszönöm.
Balázs

[dtb]

Megint beleszaladtam valami hibába, megpróbálom minél részletesebben leírni. Win7, eth400+ legutolsó UCCNC.
Kezdjük azzal, hogy én mindig a kontur körbevágásával kezdem. Ez hiba nélkül megvolt, utána jött a felületi nagyolás. Mivel a marásban volt két sziget, (ahol a rögzítőcsavarok voltak) először kipróbáltam magasabb Z beállításokkal. Kiderült, hogy mikor a sziget kihagyott részére(előbb megcsinálta a jobb oldalt, majd vissza  balra) visszatér a maró, túl alacsony a Z magassága, bele fog szaladni a csavarba. Nosza, szerkesztés, Z érték megfelelő helyen módosítás, save and exit, majd újra próba. Viszont a Z értékét elqúrtam, 35mm helyett 3500mm lett (ez egyértelműen az én elírásom) a teszt alatt a Z túlfutott, és letiltott a driver. Mint a  félőrült csaptam a vészgombra.
Hiba 1: A léptetők megálltak, de legnagyobb meglepetésemre a marási program vígan ment tovább, pörögtek a DRO-ban a  számok, amíg a szoftveres STOP gombbal le nem állítottam.
Megkerestem a kódban a hibás Z értéket, kijavítottam, majd megint save and exit. Megint tesztelni akartam, de ugye a koordináta elmászott rendesen, sebaj, visszatöltöm a kontur vágás kódját, precízen visszaállok a jó koordináta értékekre, nagyoló program újra betölt, indítanám megint a tesztet, a Z-ben megint ott a 3500mm.
Hiba 2: Nem tudom miért, de előző alkalommal nem mentődött a módosítás, holott 100%, hogy save and exit-tel léptem ki belőle. Érdekes módon, mikor teljesen kiléptem a programból, megnéztem a kódot szövegszerkesztővel, kilépéskor mentődött a módosítás.
Csak ne azt írjátok, hogy megint összeszedett valami zavaró jelet a frekiváltótól...

[zt2c4wh9]

1.) A szoftver mégis honnan tudná, hogy a léptető motorod megtorpant? Természetesen nem tudja (hacsak te valahogy meg nem mondod neki.), hiszen ez egy nyílt hurkú szabályzó rendszer, ahol a léptetőmotor vezérlők semmilyen információt nem adnak arról, hogy forog-e a motor vagy sem. Sőt már maga a léptetőmotor vezérlő sem tudja, hogy forog-e a motor.
Persze vannak olyan motorvezérlők, amik tudják, hogy forog-e a motor, sőt, azt is tudják, hogy mekkora a pozíció eltérés a kívánt és a valós pozíció között, ezeket szervonak hívják.

2.) Koordináta DRO-k elmentéshez nem kell Save and exit, azokat automatikusan menti a szoftver a bezárásakor.
Egyik kérdés, hogy biztosan beírtad-e a koordinátát, mármint, hogy a folyamat végén kiléptél-e a DRO-ból a kurzorral.
Másik kérdés, hogy hol írtad át (toltad el) a koordinátát?
Ha a G92 temporary offset-ben, akkor az nem mentődik el, hiszen ideiglenes offsetről van szó, ami egy UCCNC futásra érvényes csak és így érthető, hogy visszaállt a következő futtatáskor a rossz koordináta.
Egyébként ezekhez a dolgokhoz, koordináta mentés stb. már nagyjából évek óta nem nyúltunk és nem volt eddig gond vele.

[zt2c4wh9]

A saját fórumunkon már volt erről szó, de talán már ezen a fórumon is és elég bonyolult dolog ennek az okát elmagyaráznom, amit írsz.
Szóval, hogy mi okozza ezt a problémát az ismert. Attól van ahogyan a teljes kör (G2/G3) definiálva van a g-kódban.
A kezdő koordináta ilyenkor ugyanaz mint a vég koordináta és a G2/G3 g-kód sor csak a végpont koordinátát tartalmazza. A kör kezdőpontja pedig a gép aktuális pozíciója.
A probléma abból adódik, hogy a steps/érték meghatározza a gép felbontását, vagyis ha mondjuk a steps per hossz egység 100, akkor 0.01 hossz egységet fog egy léptető motor lépés okozni. Vagyis, ha a kezdőpont mondjuk 0 és 0.012-re mondja a program, hogy menjen a gép, akkor értelemszerűen oda nem tud menni, hiszen 0.012-t nem adja ki a az 1/steps egész számú többszöröseként, szóval csak 0.01-re tud lépni.
Itt lesz akkor egy 0.002 hosszúságú hiba ahhoz képest, hogy hol áll a gép és hogy hova irányította a g-kód program.
És ebből adódik a probléma, ugyanis a teljes kör (360 fok) könnyen átmehet közel nulla (0 fok) körbe, ha a kezdő és a végpont egymáshoz képest egy picikét is el van tolva a rossz irányba.
A gond pedig akkor adódik, ha a kezdő koordináta és a vég koordináta programozása között van valami, például egy makró hívás, ami miatt a vezérlőnek le kell frissítenie a koordinátákat a valós értékekre és akkor keletkezhet az említett hiba, ami miatt a programozott kör már nem az a kör aminek eredetileg gondolták amikor le lett programozva.

A megoldások, hogy a kör kezdőpont mozgási kód sora és a kör program sora közvetlenül egymás után következzen, ne legyen köztük macro stb. hívás.
A másik megoldás, hogy ne programozzunk teljes köröket, hanem helyette fél, vagy negyed köröket.
Minden valamire való CAM programban van ilyen opció, éppen emiatt a probléma miatt amit leírtam, hiszen ez a probléma nem csak az UCCNC szoftvert érinti, ez egy általános gond...

[000000000]

A felhasználót megkötő javaslataidhoz képest az igazi megoldás inkább az lenne, hogy helyes interpolátor és step/dir generáló algoritmusra épüljön a vezérlő program, aminek a valós koordináta és a gép felbontásából adódó hibakezelése is korrekt minden esetben.

[dtb]

"A szoftver mégis honnan tudná, hogy a léptető motorod megtorpant?" Mondjuk onnan, hogy azonnal megállítottam a vészstoppal? Írtam! A motorok azonnal megálltak, de a maróprogram futott tovább, mintha mi sem történt volna. A koordináta rendszert ez állította el. A motorok állnak, a milliméterek meg pörögnek az UCCNC ablakában.
2. Ezt is félre érted, az UCCNC saját belső editorát használtam, hogy kijavítsam a hibát. Ott nyomtam save and exit-et. Tehát miután kijavítottam a rossz Z értéket, (save and exit) rájöttem, hogy nem jó a koordináta sem, és emiatt visszatöltöttem a korábbi munkát, a körvonalast, hogy annak a Gkód értékei alapján a kontúrokon visszaállítsam a helyes DRO értékeket. Mikor újra visszatértem a javított nagyoló programkódhoz, ugyanúgy benne volt a hibás érték, vagyis fizikailag nem mentette el a program.
